• 氮氧化物(NO_x)会引发环境问题并影响人体健康。大型燃煤电站锅炉排放的NO_x主要成分为NO，NO的有效控制与减排已成为能源利用与环境保护共同关注的问题^[1]。已有大量工作致力于明确燃煤过程中NO生成与还原的反应机理并开发出多种NO控制技术^{[2, 3]}。其中，再燃技术因脱硝效率高、投资成本低等优点，是目前应用最广泛的NO_x控制技术之一^{[4, 5]}。当以煤或生物质作为再燃燃料时，NO可在炉内高温热解产生的焦炭表面发生非均相还原^[6-8]。焦炭非均相还原在总的NO还原中占比可高达59%^[9]。此外，研究人员发现焦炭中的金属元素对NO的非均相还原有较大影响，尤其是在煤和生物质中含量较高的碱金属和碱土金属^[10-13]。

  一般认为，焦炭中的金属元素有利于NO的还原，但其详细作用机理非常复杂，至今尚未明确。Wang等^[12]认为，碱金属元素通过类“氧化-还原”循环过程作用于NO的非均相还原反应。Zhang等^[14]和周昊等^[15]的实验研究认为，碱金属元素能够显著降低反应活化能，从而促进焦炭对NO的还原。Sörensen等^[16]则发现，碱金属元素对反应活化能影响不大，但NO在原煤焦上的非均相还原速率比在脱灰煤焦上快2.5倍，作者分析认为，金属元素通过增加焦炭表面的反应活性位点加快反应的进行。Wu等^[17]认为，碱金属对NO非均相还原的促进作用主要表现为碱金属会促进NO在焦炭表面的化学吸附，并提出了两种化学吸附结合方式，但无法确定哪种方式是主要的。目前，对金属元素的详细作用机理缺乏深入理解，故对一些复杂甚至矛盾的实验现象不能给出合理解释^[18]，限制了燃烧过程中NO控制措施的实施和新型低NO_x燃烧技术的开发。因此，揭示金属元素对NO非均相还原的作用机理对煤炭清洁高效利用有重要意义。

  受限于焦炭非均相反应的复杂性，部分数据和机理分析难以通过实验手段获得。分子模拟为反应机理的研究提供了另一种手段，并已用于研究煤的结构性质^[19]、热解、燃烧和气化反应^[20-25]。本研究拟在前期研究工作的基础上，采用密度泛函理论(Density Functional Theory, DFT)与波函数理论相结合的方法研究Na对NO非均相还原的作用机理。基于波函数理论分析分子体系的电子结构，预测NO分子的吸附位点；探寻非均相还原反应路径，通过热力学和动力学分析明确Na对NO吸附和非均相还原的影响；力求在分子水平揭示Na对NO非均相还原的微观作用机理。

  1.   模型选择与计算方法

  1.1   焦炭模型

  煤及焦炭在三维空间内表现为短程有序、长程无序的非均一芳香团簇堆积结构^{[19, 26-28]}。目前，采用DFT开展焦炭相关化学反应的研究时，广泛采用的模型主要有团簇模型和周期性石墨烯模型，两种模型在研究化学反应时各有特点，并取得了与实验符合较好的结果^{[22, 24, 29-32]}。本研究选用团簇焦炭模型。焦炭边缘主要有“armchair”和“zigzag”两种构型。不同边缘构型的模型表现出不同的电子结构特性，进而展现出不同的反应性^[33]。研究表明，zigzag边缘的焦炭具有更高的活性，但He等^[34]通过像差校正透射电镜观测到当温度高于600℃时，焦炭边缘主要表现为armchair构型。Chen等^[35]通过计算发现由4-6个苯环组成的芳香团簇模型可以很好地再现实验结果或解释实验现象，大规模扩大模型体系对计算结果并无明显改善。文献^{[24, 29-32]}选用5-7个苯环组成的芳香平面模型研究焦炭参与的非均相反应并很好地解释了反应机理。因此，本研究选用具有armchair构型的焦炭模型(图 1)，对边缘部分碳原子编号以便后续分析。

  图 1

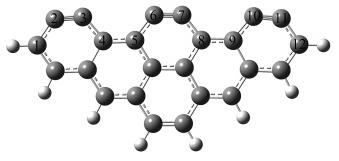

  图 1.  Armchair结构焦炭模型(Am)

  Figure 1.  Char model with armchair configuration (Am)

  下载: 全尺寸图片 幻灯片

  1.2   计算方法

  采用B3LYP交换相关泛函^{[36, 37]}，选用6-31G(d, p)基组优化几何结构，寻找过渡态与中间体。对优化所得结构全部进行频率计算和波函数稳定性测试，并对计算所得过渡态进行内禀反应坐标分析(IRC)^[38]以确保过渡态与中间体的正确连接。在相同水平下计算单点能，并进行零点能校正。为减小频率谐振近似引起的误差，在计算零点能时考虑热校正因子^[39]。文献^{[33, 40]}指出在模拟碳基材料体系时不应忽视色散作用的影响。B3LYP泛函对相关势的长程描述不够准确，不能很好地描述色散作用，但结合Grimme提出的DFT-D3(BJ)方法^[41]可以非描述色散作用，因此，本研究在所有计算中均考虑色散校正。量子化学计算在Gaussian09程序包^[42]上进行。

  2.   结果与讨论

  2.1   Na在焦炭边缘的吸附

  2.1.1   吸附结构与吸附能

  煤中钠主要以有机和无机两种形态存在，高温时钠会以Na原子、NaCl等形式挥发到气相中^[43-45]。在模拟金属元素对煤焦相关反应影响时，通常采用向焦炭模型中修饰金属原子的方法^{[24, 32, 46-49]}。Armchair模型的电子结构分析显示孤对电子主要分布在边缘的不饱和碳原子周围^[33]，可推测Na原子倾向于吸附在焦炭边缘，与文献^{[50, 51]}的结论相符。因此，本研究重点关注Na原子在Am边缘的吸附。对Na在边缘穴位、边缘桥位上的吸附进行模拟，优化得到三个稳定构型(图 2)。图 3为Na吸附的势能面图(Potential Energy Surface, PES)。Na在Am边缘的吸附为放热反应，吸附在边缘穴位释放出最多能量，为174.2kJ/mol。Am-B1和Am-B2可分别经由Am-TS1和Am-TS2仅克服1.3和5.4kJ/mol的能垒转化为Am-H，说明Na原子可以在焦炭边缘游离，但从热力学角度最倾向于稳定在边缘穴位，因此，本研究重点分析Am-H的电子结构，后续NO分子的吸附与非均相还原的模拟也基于Am-H结构展开。

  图 2



  图 2.  Na在焦炭边缘的吸附结构(键长单位：nm)

  Figure 2.  Adsorption configurations of Na at the edge of char (bond length: nm)

  下载: 全尺寸图片 幻灯片

  图 3

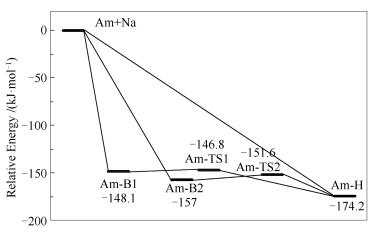

  图 3.  Na在焦炭边缘吸附的反应势能面

  Figure 3.  Potential energy surface for adsorption of Na at the edge of char

  下载: 全尺寸图片 幻灯片

  2.1.2   吸附产物电子结构分析

  电子结构分析可以更深入地揭示分子体系的反应性并可预测反应位点^{[52, 53]}。因此，本研究提取了Am-H的波函数信息，并将其电子结构可视化。图 4(a)给出了Am-H的电子密度差，红色实线表示区域电子密度增加，黑色虚线表示电子密度减少。由图 4(a)可知，Na原子外围电子密度减少，说明Na失电子。Na与边缘碳原子之间有电子密度增大的区域，但电子结构特性表现为非共价键。为研究Na原子与边缘碳原子之间的作用，进行了约化密度梯度函数(Reduced Density Gradient, RDG)^[54]分析。图 4(b)给出了RDG为0.5的等值面图、图 4(c)为RDG散点图，横坐标为电子密度Hessian矩阵第二大本征值sign(λ₂)与电子密度ρ的乘积，纵坐标为RDG函数值。蓝色表示强吸引作用，绿色表示范德华作用，红色表示互斥作用。RDG分析显示Na和两个碳原子之间表现为强的静电吸引作用，生成的五元环中存在环张力。为进一步明确Na原子与C3、C6原子的成键特性，计算并分析了Am-H的电子定域化函数(Electron Localization Function, ELF)，具体见图 4(d)。区域ELF数值越高，电子定域性越强；反之越弱。可以看出，由于Na原子和C3、C6原子之间主要靠强静电力束缚，相互间没有共价作用，原子间ELF函数值极低，Na原子上的外壳电子几乎被C3和C6原子全部吸走而形成满壳层的Na⁺。图 4(e)考察了Am-H的Hirshfeld电荷分布，发现电子由Na原子转移到焦炭上。与文献^[33]对比可知，Na吸附后，焦炭边缘的碳原子带有更多的负电荷。图 4(f)给出了范德华(van der Waals, vdW)分子表面静电势(Electrostatic potential, ESP)分布和静电势极值点分布，可以看出，Na吸附在焦炭上后，体系静电势分布更加不均匀^[33]，Na原子外围分子表面主要表现为正静电势，存在静电势最大值463.3kJ/mol；C7和C10原子之间的边缘穴位存在静电势极小值-72.1kJ/mol。计算得到Am-H的电负性为3.24eV，文献^[33]中Am的电负性为3.92eV，NO分子的电负性为7.74eV。体系电负性越低，给电子能力越强。分析可得以下结论：NO向Am-H的化学吸附为亲电反应；相比Na原子，NO更倾向于与边缘带有负电荷的碳原子结合，Jiao等^[48]也发现，边缘碳活性位点对NO的吸引力比焦炭边缘的金属位点更强；Na的掺杂促进NO在焦炭边缘的吸附。

  图 4



  图 4.  Am-H电子结构分析

  Figure 4.  Electronic structure analysis of Am-H

  (a): electron density difference plots; (b): iso-surface of RDG (isovalue 0.5); (c): scatter graph of RDG vs sign(λ₂)ρ; (d): color-mapped ELF; (e): distribution of Hirshfeld atomic charge; (f): ESP mapped vdW surface

  下载: 全尺寸图片 幻灯片

  2.2   Na对NO吸附的影响

  2.2.1   吸附结构与吸附能

  基于NO最倾向于以side-on模式吸附在焦炭边缘^{[22, 31, 33, 35, 55, 56]}，对NO分子在Am-H边缘上的两种side-on吸附进行模拟，优化得到两个吸附结构(图 5)。自由气体状态下NO分子中的N-O键长为0.116nm，吸附后N-O键被明显拉长，两种吸附分别释放出271.8和250kJ/mol的能量。比较可知，NO中的O临近Na原子的吸附方式释放出更多的热量。从热力学角度AmNaNO-A更稳定。因此，本研究重点分析AmNaNO-A的电子结构，后续NO非均相还原的模拟也基于AmNaNO-A结构展开。文献^[55]中NO以side-on模式吸附在armchair焦炭边缘释放出198.5kJ/mol的能量，可见Na促进第一个NO分子的吸附。

  图 5



  图 5.  NO吸附产物几何结构(键长单位：nm)

  Figure 5.  Optimized adsorption configurations of the NO molecule (bond length: nm)

  下载: 全尺寸图片 幻灯片

  2.2.2   吸附产物电子结构分析

  由图 6(a)中AmNaNO-A的电子密度差分布可知，NO吸附后，Na原子周围的电子密度进一步减少。Na原子与C3之间的电子密度明显减少，说明NO的吸附减弱了C3-Na键，C3-Na键的键长由Am-H中的0.2456nm伸长至AmNaNO-A中的0.2630nm。C11原子外围电子密度显著增多，说明该区域存在未成对电子。图 6(b)给出了vdW分子表面ESP分布和ESP极值点分布，与Am-H(图 4(f))相比，NO吸附后，体系静电势分布更不均匀，Na原子外围分子表面存在静电势最大值490.7kJ/mol；C11原子外围分子表面存在静电势最小值-253.3kJ/mol。计算得到AmNaNO-A的电负性为3.69eV，则后续第二个NO分子的吸附亦为亲电反应，推测其最倾向于吸附在AmNaNO-A静电势极小值点。

  图 6



  图 6.  AmNaNO-A电子结构分析

  Figure 6.  Electronic structure analysis of AmNaNO-A

  (a): electron density difference plots; (b): ESP mapped vdW surface

  下载: 全尺寸图片 幻灯片

  2.3   Na对NO非均相还原的影响

  2.3.1   非均相还原路径

  已有文献^{[22, 55, 56]}详尽研究了NO在纯碳边缘的非均相还原路径，一致认为N₂的解吸附步为非均相还原反应速率控制步，因此，本研究对NO在纯碳边缘非均相还原的整个路径不再赘述，但为了便于计算结果的对比，在此给出NO在Am边缘非均相还原中N₂解吸附的基元反应步。N₂解吸附基元反应步所涉及的几何结构如图 7所示。Am-M→Am-P+N₂基元反应活化能为144.7kJ/mol。

  图 7

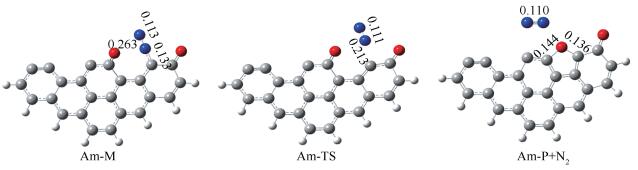

  图 7.  N₂在Am边缘释放步中间体与过渡态的几何构型(键长单位：nm)

  Figure 7.  Geometrical parameters for stable species and the transition states for N₂ desorption from Am (bond length: nm)

  下载: 全尺寸图片 幻灯片

  下面重点结合2.2.2节反应位点的预测结果探寻NO在含Na焦炭边缘的非均相还原通道。优化所得反应通道中的中间体、过渡态和产物的几何构型见图 8，同时标注了部分键长数据。图 9为非均相还原的PES图和通道中各结构的RDG图。

  图 8



  图 8.  NO在Na修饰焦炭边缘非均相还原反应通道中的中间体与过渡态的几何构型(键长单位：nm)

  Figure 8.  Geometrical parameters for stable species and transition states in the pathway of NO heterogeneous reduction at the edge of Na-decorated char (bond length: nm)

  下载: 全尺寸图片 幻灯片

  图 9

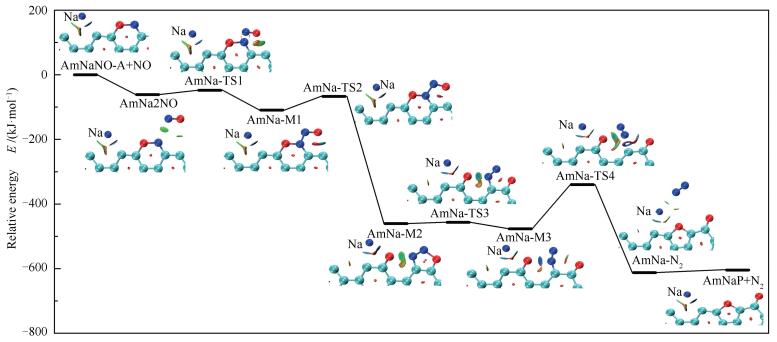

  图 9.  NO非均相还原反应势能面

  Figure 9.  Potential energy surface of NO heterogeneous reduction on char

  下载: 全尺寸图片 幻灯片

  首先第二个NO分子在预测的吸附位点与AmNaNO-A结合生成复合物AmNa2NO，释放出61.3kJ/mol的能量；结合图 9中的RDG图可以看出，N1与N2之间、O2与C11之间存在范德华作用力。AmNa2NO需克服13.1kJ/mol的能垒经由AmNa-TS1生成中间体AmNa-M1。在之前的研究中，均未关注此基元反应，而认为第二个NO分子的吸附是无势垒自发过程^{[48, 55, 56]}。AmNaNO-A+NO→AmNaM1共释放出109.2kJ/mol的能量，Zhao等^[56]计算得到第二个NO分子在纯碳边缘的吸附释放出100kJ/mol的能量，可见Na对第二个NO分子的吸附影响不大。由AmNa-M1的RDG图观察到O2原子和C11原子之间存在强的吸引力，因此在下一步翻越42.2kJ/mol的能垒生成O2-C11键，同时伴随着O1-N1键的断裂和Na原子的游离。AmNa-M2的RDG等值面显示O1与N1之间表现为范德华力；Na与C3原子之间的作用力消失，Na与O1之间表现出强的静电吸引力。AmNa-M1→AmNa-M2为强放热过程，释放出351.3kJ/mol的能量。随后N2-O2键断裂，生成开环结构AmNa-M3，该步反应活化能仅为3.9kJ/mol。最终C10-N1键翻越136.5kJ/mol的能垒、经AmNa-TS4断裂，同时伴随含氧五元环的生成，生成复合物AmNa-N₂。复合物AmNa-N₂的RDG图显示N1与O1、Na之间存在范德华作用力，Na与O1原子之间由强静电吸引力减弱为范德华作用力。AmNa-N₂可以看作N₂在焦炭边缘的物理吸附产物，N₂分子挣脱范德华力的束缚释放出去需吸收7.9kJ/mol的能量。N₂分子释放后，Na原子重新游离回最初的边缘穴位。非均相还原反应通道中C10-N1键的断裂为最高能垒步，即N₂的化学解吸附步，整个反应AmNaNO-A+NO→AmNaP+N₂释放出604.4kJ/mol的能量。

  2.3.2   IRC计算与键级分析

  为定量判断反应过程中原子间的成断键，对反应通道中的各个过渡态进行IRC计算，并对IRC路径上的每个结构进行单点计算，提取各结构中原子间的Mayer键级^[57]，进而得到整个反应通道中各化学键的Mayer键级变化，具体见图 10，横坐标0点代表过渡态结构。

  图 10

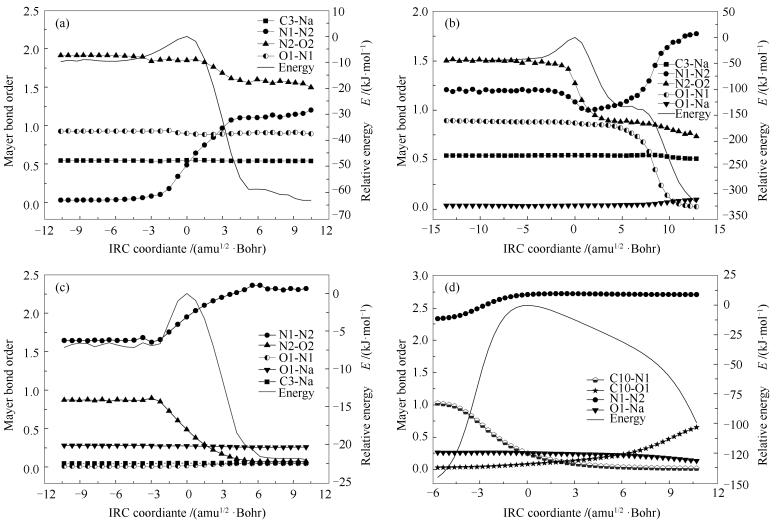

  图 10.  过渡态IRC路径上的键级变化

  Figure 10.  Mayer bond orders along IRC of transition states

  (a): AmNa-TS1; (b): AmNa-TS2; (c): AmNa-TS3; (d): AmNa-TS4

  下载: 全尺寸图片 幻灯片

  由图 10(a)可知，经历TS1，N1-N2的键级由0显著增大至1.23，N2-O2的键级由1.9降至1.5，定量反映出N1-N2键的生成与N2-O2键的减弱；O1-N1和C3-Na的键级保持稳定。经历TS2，N1-N2的键级进一步增大至1.7；N2-O2的键级降低至0.7；O1-N1的键级在该基元反应中前期保持稳定，后期迅速下降至0；将N2-O2、O1-N1的键级变化与IRC路径的能量变化结合来看，可以看出，经历TS2后沿反应前进的方向，能量的降低主要受N2-O2键减弱的影响，经历一个小的平台能量继续迅速下降则主要归因于O1-N1键的断裂；此外，在反应后期可以观察到C3-Na的键级略降，对应O1-Na的键级略升，说明Na原子逐渐向O1原子游离。随后经历TS3，N2-O2键级降至0，N1-N2键级则继续增长至2.3，说明N2-O2键的断裂与N1-N2键的增强；C3-Na的键级维持在接近于0的水平，说明Na与C3原子之间的作用力消失；而O1-Na的键级稳定在0.3左右，意味着Na原子与O1原子之间形成稳定的作用力。最后经历TS4，N1-N2键级继续升高至2.71，N₂分子自由状态下N-N键级为2.74，表明非均相还原生成的N₂分子结构已基本稳定；C10-N1键级持续降低至0，意味着N₂分子的化学解吸附；同时C10-O1键级不断增长，表明五元环逐步形成；反应后期O1-Na键级出现减小的趋势，意味着两者之间作用力减弱，对应图 8和图 9中Na原子重新游离回边缘穴位。由以上分析可以看出，Mayer键级确实可定量反映化学键的生成与断裂，更直观地表现出反应过程中原子间相互作用的变化关系，对分析微观反应机理有重要意义。

  2.4   反应动力学分析

  经典过渡态理论(Conventional transition state theory, CTST)有很好的实用性，但CTST在推导过程中假定产物不会回穿过分界面返回到产物，从而高估了高温下的反应速率常数。为解决此问题，发展了变分过渡态理论(Variational transition state theory, VTST)，其中，正则变分理论(Canonical variational theory, CVT)是使用最广的VTST方法^[58]。采用Wigner方法考虑隧道效应，反应速率常数计算公式为：

  $ k\left( T \right) = \kappa (T)\frac{{\sigma \;{Q^ \ne }\left( {T, {s_0}} \right)}}{{\beta h\;\;{\text{ }}{Q^{\text{R }}}(T)}}{\text{exp }}[ - \beta V({s_0})] $

  (1)

  式中，σ为反应路径简并度；β=(k_BT)^-1，k_B为Boltzmann常数；h为普朗克常数；T为温度；Q^≠(T, s₀)表示过渡态的配分函数(忽略虚频振动贡献)；Q^R(T)为反应物配分函数；V(s₀)表示势垒高度；κ(T)为Wigner透射系数；

  $ \kappa \left( T \right) = 1 + \frac{1}{{24}}{\left[ {\frac{{hIm{\nu ^ \ne }}}{{{k_{\text{B}}}T}}} \right]^2} $

  (2)

  式中，Im(ν^≠)为过渡态虚频频率。

  根据式(1)和(2)对NO在纯碳边缘和在Na修饰焦炭边缘非均相还原的速率控制步，即N₂化学解吸附步进行计算，得到速控步在773-1873K温度范围内的速率常数，如图 11所示。拟合得到两个反应Arrhenius表达式的动力学参数见表 1，拟合所得活化能与Zhang等^[14]的JC焦及Sörensen等的实验结果^[16]符合较好。由图 11可知，在计算温度区间内，N₂在添加Na焦炭边缘的化学解吸附速率高于在纯碳边缘的化学解吸附速率，说明Na可促进N₂的化学解吸附从而加快NO的非均相还原。对比表 1中两个反应的动力学参数可知，Na的添加对速控步的活化能无明显影响，但指前因子显著增大。在过渡态理论中，指前因子与过渡态的活化熵有关，可反映出活化分子在全部分子中所占的比例^[58]，说明添加Na后焦炭边缘的活性位点增多，有利于加快NO非均相还原的进行。

  图 11

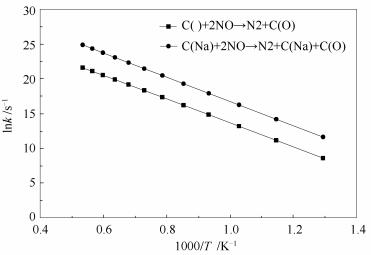

  图 11.  正则变分理论得到的反应速率常数

  Figure 11.  Rate constant k calculated by CVT

  下载: 全尺寸图片 幻灯片

  表 1



  表 1  拟合所得反应动力学参数

  Table 1.  Fitted kinetic parameters of Arrhenius expressions

  下载: 导出CSV

  Reaction	A/s-1	Ea /(kJ·mol-1)
  C()+2NO→N2+C(O)	2.37×1013	148.5
  C(Na)+2NO→N2+C(Na)+C(O)	7.04×1014	139.5

  3.   结论

  基于密度泛函理论与波函数理论探究了Na对焦炭非均相还原的微观作用机理；研究了Na在焦炭边缘的吸附行为，并提取稳定吸附结构的波函数信息分析电子结构、预测活性位点；进一步研究NO的吸附行为、探寻NO的非均相还原通道，基于Mayer键级变化定量分析关键化学键的成断键；综合热力学和动力学计算结果明确Na的作用机理。

  Na原子在焦炭边缘的化学吸附为放热反应，最倾向于吸附在焦炭边缘的穴位，电子由Na转移到焦炭边缘的碳原子。

  Na会增强第一个NO分子在焦炭边缘的吸附，但对第二个NO分子的吸附影响不大。

  N₂的化学解吸附步是非均相还原的速控步，Na的添加对速控步的活化能无明显影响，但依然会加快NO非均相还原的反应速率，主要原因是添加Na后焦炭上的活性位点增多。

  Na原子通过在焦炭边缘的游离与相邻O原子之间发生“结合-分离”，通过类“氧化-还原”循环过程影响反应的进行。
