• 根据BP2018年统计年鉴的数据显示, 截至2017年, 中国占全球能源消费量的23.2%和消费增长的33.6%, 连续17年稳居全球能源消费增长榜首。中国石油需求量将在2030年达到峰值6.9×10¹¹ kg, 能源需求的不断增加和常规原油储量逐年下降之间的矛盾日益加深^[1]。因为稠油储量巨大, 能为世界经济发展提供充足的动力, 所以很多国家在稠油开采与应用研究方面投入了大量的资金, 学术界和工业界越来越重视对稠油的研究。中国稠油资源非常丰富^[2], 探明储量已达到1.6×10¹² kg, 是继美国、加拿大和委内瑞拉之后的世界第四大稠油生产国。中国目前稠油开采的主要手段有热采^[3]、掺稀^[4]、加化学降黏剂^[5]等, 且一般都是一种或者几种复合使用；国外稠油开采以循环蒸汽模拟(CCS)^[6]、蒸汽辅助重力驱(SAGD)^[7-10]、水平井注空气催化改质(THAI-CAPRI)^{[11, 12]}等工艺为主。目前光催化^[13]、超声波^[14]、表面活性剂^[15]和纳米技术等应用于稠油降黏是国际上新兴的研究方向。

  稠油水热裂解降黏是比较成熟的技术手段, 该技术有很好的工业大范围推广前景。其机理主要是过渡金属活性中心攻击稠油胶质和沥青质组分中键能较弱的C-S、C-N、C-O以及少量C-C键, 实现稠油大分子长链断裂, 从而降低稠油的黏度。稠油水热裂解降黏的关键在于催化剂的设计和制备, 催化剂种类主要分为油溶性催化剂^[16-18]、水溶性催化剂^[19]、双亲型催化剂^{[20, 21]}、固体酸催化剂^[22]、离子液体催化剂^{[23, 24]}和纳米催化剂^[25-31]。其中, 纳米催化剂具有体积小、比表面积大、化学性质稳定^[32]的特性, 广泛应用于稠油水热裂解降黏反应中^[33]。纳米催化剂有很强的吸附能力, 使其极易发生团聚现象。本研究在制备催化剂的过程中加入表面活性剂, 提高了纳米催化剂的分散性, 减少了团聚现象的产生。

  随着Fe₃O₄催化剂的尺寸到达纳米级别, 由于小尺寸效应、量子尺寸效应、表面效应等都会使其具有常规尺寸材料所不具有的特性。纳米Fe₃O₄催化剂同时含有Fe²⁺和Fe³⁺, 是一种反式尖晶石结构, 随着尺寸的减小, 从多畴结构变为单畴结构, 表面原子数占全部原子数的比例增加, 比表面积急剧增大, 原子配位不能满足高的表面能, 使这些表面原子具备了更高的活性, 导致催化活性的改变。本研究通过对比高温热解法和低温双相回流法制备的四种不同尺寸的纳米Fe₃O₄催化剂, 应用于辽河油田稠油水热裂解降黏反应中的降黏效果。分析不同尺寸纳米Fe₃O₄催化剂在稠油水热裂解降黏反应中的催化活性, 为研发更高效的稠油水热裂解降黏催化剂提供了研究方向。

  1.   实验部分

  1.1   试剂与仪器

  稠油为辽河油田稠油(见表 1), 水为油层地下水。

  表 1



  表 1  稠油性质

  Table 1.  Properties of Liaohe oilfield heavy oil

  下载: 导出CSV

  Property			Elemental analysis w/%						Group analysis w/%
  ρ20/(g·cm-3)	μ50/(mPa·s)		C	H	S	N	O		saturates	aromatics	resins	asphaltenes
  0.956	86200		85.16	11.72	0.66	1.64	0.82		25.2	28.3	39.6	6.9
  ρ20, density at 20℃; μ50, viscosity at 50℃

  油酸、氢氧化钠、甲苯、氯化铁、氯化亚铁、正己烷、乙醇、氧化铝、苯、石油醚、正庚烷(国药试剂)、辛基醚(广州博榈化工有限公司)、1-十八碳烯(上海麦克林生化科技有限公司)、1-二十碳烯(北京酷尔化学有限公司)、重烷基苯磺酸钠(盖德化工有限公司)。

  自制高温高压反应釜；数字式黏度计, NDJ-5S型, 上海舜宇横平科学仪器有限公司；电子天平, JJ124BC型, 常熟市双杰测试仪器厂；气相色谱仪, SP-3420A型, 北京北分瑞利分析仪器有限公司；傅里叶变换红外光谱仪(FT-IR), 660+610型, 安捷伦科技有限公司；单晶X射线衍射仪(XRD), Bruker D8QUEST型, 德国布鲁克；高分辨透射电镜(TEM), JEM-2100F型, 日本电子株式会社。

  1.2   纳米Fe₃O₄催化剂的制备

  1.2.1   5 nm Fe₃O₄催化剂的制备

  制备5 nm Fe₃O₄催化剂的方法^[34]如下：将7.52 g油酸和1.07 g NaOH溶解于由35 mL甲苯、20 mL乙醇和15 mL去离子水组成的混合溶液中, 磁力搅拌1 h, 生成淡黄色的油酸钠溶液。然后将1.8 g FeCl₃·6H₂O和0.67 g FeCl₂·4H₂O依次加入反应体系中, 溶液中先出现红色然后迅速变为黑色。缓慢升温至70 ℃, 恒温反应4 h。反应结束后, 纳米颗粒存在于上层有机相, 并向甲苯分散体中加入过量乙醇以使纳米粒子沉淀。将所得的粉末用除离子水和乙醇洗涤并离心, 然后在60 ℃条件下恒温干燥, 最终得到产物。

  1.2.2   9、12、16 nm Fe₃O₄催化剂的制备

  油酸铁的制备；1.08 g FeCl₃·6H₂O和3.65 g C₁₇H₃₃CO₂Na溶解于8 mL乙醇、6 mL除离子水和14 mL正已烷的混合溶液中。磁力搅拌1 h, 使溶液充分混合, 加入三口瓶, 一端连接温度计, 中间连接蛇形冷凝器通冷凝水, 另一端封闭。缓慢加热到70 ℃, 恒温反应4 h。反应结束后, 油酸铁颗粒存在于上层有机相, 在分液漏斗中, 用30 mL除离子水洗涤三次。然后在60 ℃条件下恒温干燥, 得到蜡状固体油酸铁。

  本研究以油酸铁作为前驱体, 与油酸共同溶解于高沸点溶剂中, 在溶剂的沸点温度下反应制备纳米Fe₃O₄催化剂, 通过三种不同溶剂, 来制备9、12、16 nm Fe₃O₄催化剂, 随着溶剂沸点的升高, 产物的粒径逐渐增大。(溶剂为辛基醚时, 在287 ℃反应温度下备9 nm Fe₃O₄催化剂；溶剂为1-十八烯时, 在317 ℃反应温度下制备12 nm Fe₃O₄催化剂；溶剂为1-二十碳烯时, 在330 ℃反应温度下制备16 nm Fe₃O₄催化剂)。因为纳米Fe₃O₄催化剂具有磁性, 较大的表面能等特点, 容易发生团聚, 所以本研究在合成的过程中加入耐高温表面活性剂重烷基苯磺酸钠(HABS)来提高纳米Fe₃O₄催化剂在稠油水热裂解体系中的分散性。

  具体制备方法以9 nm Fe₃O₄催化剂的制备为例：在室温的条件下把36 g油酸铁和5.7 g油酸混合物溶解于200 g辛基醚, 加入1 g表面活性剂重烷基苯磺酸钠(HABS)以3.3 ℃/min的条件下加热到287 ℃, 在287 ℃的条件下保持反应30 min。然后冷却至室温, 向溶液中加入500 mL乙醇来析出纳米晶体, 最后通过离心分离得到9 nm Fe₃O₄催化剂。

  1.3   纳米Fe₃O₄催化剂应用于辽河油田稠油水热裂解降黏反应

  取250 g辽河油田稠油、0.75 g Fe₃O₄催化剂、75 g油层水和0.75 g正己烷^[35]依次加入高温高压反应釜中, 通1 MPa氮气吹扫并气密反应釜, 缓慢加热到240 ℃^[36](典型油藏温度)并保持反应24 h, 待反应冷却到室温收集气样, 再将油样放入真空干燥箱中50 ℃恒温保持1 h。测定反应后油样在50 ℃的黏度。按式(1)计算降黏率η。

  $ \eta(\%)=\left(\mu_{0}-\mu\right) /\mu_{0} \times 100 \% $

  (1)

  式中, μ₀、μ分别为反应前、后稠油黏度(50 ℃), mPa·s；η为稠油降黏率, %。

  1.4   辽河油田稠油四组分离及气体产物分析

  利用氧化铝吸附法^[37]将辽河油田稠油进行四组分分离。氧化铝吸附法是基于稠油的各组分和液相溶剂在氧化铝吸附剂上相互作用力的不同而进行分离的。样品中各组分极性不同, 吸附能力也不同, 分离过程中, 按极性由弱到强依次分离。气体产物分析采用气相色谱仪, 色谱柱为KB-Wax填充柱(50 m)。

  2.   结果与讨论

  2.1   纳米催化剂的纳米效应

  2.1.1   纳米Fe₃O₄催化剂的磁学性能

  纳米Fe₃O₄催化剂同时含有Fe²⁺和Fe³⁺, 是一种反式尖晶石结构^[38], 如图 1所示, 包括四面体结构单元和八面体结构单元, 其中, O^2-离子堆积成四面体结构单元和八面体结构单元中的空隙。一半的Fe³⁺填充于四面体空隙, 而另一半Fe³⁺和Fe²⁺填充于八面体空隙。由于四面体结构单元和八面体结构单元中Fe³⁺的数量相同且磁矩方向相反, 所以来自Fe³⁺的磁矩相互抵消。因此, 总净磁化强度由Fe²⁺决定。常规材料是多磁畴结构的^[39], 畴间由畴壁分开, 通过畴壁运动实现磁化。而纳米Fe₃O₄催化剂, 当尺寸小于40 nm时, 粒子从多畴结构变为单畴结构, 单畴颗粒不存在畴壁, 不会有畴壁位移磁化过程, 只有磁畴转动磁化过程。要去掉其磁性, 必须使每个粒子磁矩反转, 就需要很大的反向磁场, 即具有较高的矫顽力。随着尺寸减小到16 nm时, 纳米Fe₃O₄催化剂进入超顺磁状态, 磁化方向不再固定在一个易磁化方向, 而是在易磁化方向做无规律的运动, 磁化率χ不再服从居里-外斯定律。超顺磁性催化剂^[40], 因其磁性特点, 在外加磁场的作用下, 反应结束后可以把催化剂从反应体系分离出来, 很好地解决了催化剂分离问题, 对未来纳米催化剂在工业中的应用有重要意义。

  图 1

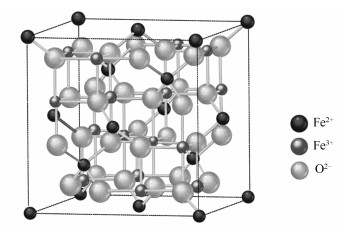

  图 1.  Fe₃O₄的晶体空间结构示意图

  Figure 1.  Crystal spatial structure of Fe₃O₄

  下载: 全尺寸图片 幻灯片

  2.1.2   纳米Fe₃O₄催化剂的表面效应^[41]

  纳米材料粒径小, 具有很高的表面能, 如图 2所示, 随着粒径的减小, 表面原子数占全部原子数的比例迅速增加, 比表面积急剧增大, 原子配位不能满足高的表面能, 使这些表面原子具备了更高的活性, 更容易与其他原子发生反应。

  图 2

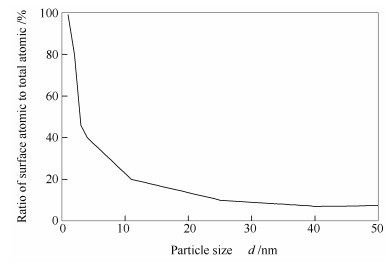

  图 2.  表面原子数占全部原子数的比例和粒子尺寸之间的关系

  Figure 2.  Relation between the ratio of surface atom number to total atom number and particle size of Fe₃O₄ materials

  下载: 全尺寸图片 幻灯片

  2.2   9 nm Fe₃O₄催化剂的表征

  2.2.1   9 nm Fe₃O₄催化剂的XRD表征

  对合成的9 nm Fe₃O₄催化剂进行XRD表征分析(图 3), 图 3中XRD谱图与Fe₃O₄(JCPDS 65-3107)XRD谱图吻合为立方晶系。30.065°、35.412°、43.037°、53.389°、56.912°、62.495°分别对应(220)、(311)、(400)、(422)、(511)、(440)晶面。没有杂峰存在, 说明制备的样品纯度较高。根据Scherrer公式：Dhkl=kλ/βcosθ计算得纳米Fe₃O₄催化剂颗粒的平均粒径约为9.3 nm, 与TEM(图 4)表征结果基本符合。

  图 3

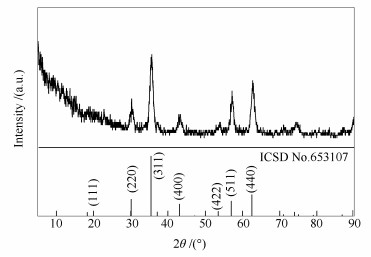

  图 3.  纳米Fe₃O₄催化剂(9 nm)的XRD谱图

  Figure 3.  XRD pattern of nanometer Fe₃O₄ catalyst (9 nm)

  下载: 全尺寸图片 幻灯片

  图 4



  图 4.  HABS修饰的纳米Fe₃O₄催化剂(9 nm)的TEM照片((a), (b)), 插图为纳米Fe₃O₄催化剂(9 nm)分散到正己烷

  Figure 4.  TEM images of HABS-modified nano-Fe₃O₄ catalyst (9 nm); the inset shows that nano-Fe₃O₄ catalyst (9 nm) is dispersed in n-hexane (inset)

  下载: 全尺寸图片 幻灯片

  2.2.2   9 nm Fe₃O₄催化剂的TEM表征

  由TEM照片(图 4)可知, 通过表面活性剂重烷基苯磺酸钠(HABS)修饰的9 nm Fe₃O₄催化剂粒子粒径比较均一, 在9 nm左右, 未发生团聚。如图 4插图所示, 表面活性剂重烷基苯磺酸钠(HABS)修饰的9 nm Fe₃O₄催化剂, 在供氢体正已烷中分散性良好, 可很好地随供氢体正已烷进入稠油水热裂解体系中。

  2.2.3   9 nm Fe₃O₄催化剂的FT-IR表征

  图 5为制备的9 nm Fe₃O₄催化剂的FT-IR谱图。图 5中600 cm^-1处的峰是Fe₃O₄^[42]的特征吸收峰, 2920、2851 cm^-1处是-CH₃和-CH₂-的吸收峰, 1732 cm^-1处是由于C=C拉伸振动所形成的, 羟基伸缩的吸收峰在1602 cm^-1, 1455 cm^-1处出现的O=C-O-伸缩振动吸收峰, 和3426 cm^-1处的吸收峰是缔合羧基, 羧基发生了漂移, 因为9 nm Fe₃O₄催化剂是由油酸铁和辛基醚制备而成的, 油酸已经以化学键的形式与纳米Fe₃O₄催化剂相结合。1375、1198 cm^-1处的吸收峰证明磺酸基的存在, 说明HABS已经成功修饰了9 nm Fe₃O₄催化剂。

  图 5

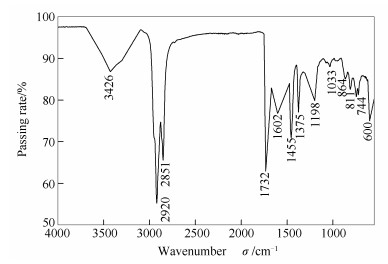

  图 5.  纳米Fe₃O₄催化剂(9 nm)的FT-IR谱图

  Figure 5.  FT-IR spectrum of nanometer Fe₃O₄ catalyst (9 nm)

  下载: 全尺寸图片 幻灯片

  2.3   稠油水热裂解降黏条件实验

  2.3.1   催化剂的筛选

  把250 g辽河油田稠油(50 ℃黏度为86200 mPa·s)、0.75 g Fe₃O₄催化剂、75 g油层水和0.75 g正己烷依次加入高压反应釜中, 加热至240℃, 恒温反应24 h后, 冷却至50 ℃。反应后稠油黏度变化见图 6。

  图 6

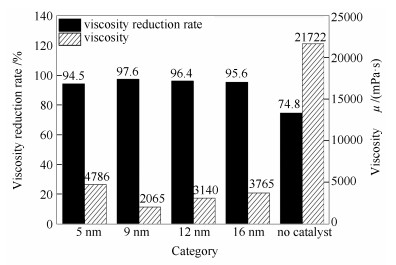

  图 6.  稠油经四种不同尺寸的Fe₃O₄催化剂改质后的黏度和降黏率

  Figure 6.  Viscosity and viscosity reduction rate of heavy oil after modification over four Fe₃O₄ catalysts of different particle sizes

  下载: 全尺寸图片 幻灯片

  由图 6可知, 在无催化剂时, 降黏率为74.8%, 加入Fe₃O₄催化剂后降黏率显著提高, 均高于94.0%。其中, 通过高温热解法制备的三种不同尺寸的Fe₃O₄催化剂, 9 nm Fe₃O₄催化剂降黏率最高, 为97.6%, 反应后50 ℃稠油的黏度为2065 mPa·s；12 nm Fe₃O₄催化剂降黏率次之, 为96.4%, 反应后50 ℃稠油的黏度为3140 mPa·s；16 nm Fe₃O₄催化剂降黏率最低, 为95.6%, 反应后50 ℃稠油的黏度为3765 mPa·s。Fe₃O₄催化剂同时含有Fe²⁺和Fe³⁺, 是一种反式尖晶石结构, 随着尺寸的减小, 从多畴结构变为单畴结构, 导致催化活性的增强, 降黏效果不断增加。而通过低温双相回流法制备的5 nm Fe₃O₄催化剂, 降黏率为94.5%, 反应后50 ℃稠油的黏度为4786 mPa·s, 相比高温热解法制备的催化剂, 虽然尺寸进一步缩小, 但是降黏率没有增加反而减小, 是因为高温热解法制备的催化剂在稠油水热裂解体系中分散性更好, 不易团聚。增大了催化剂与稠油分子的接触面积, 反应更充分。本实验选择降黏效果最佳的9 nm Fe₃O₄催化剂为稠油水热裂解降黏催化剂。

  2.3.2   催化剂用量对稠油水热裂解降黏反应的影响

  在反应温度为240 ℃、反应时间为24 h、250 g辽河油田稠油、75 g油层水和0.75 g正己烷的条件下, 考察催化剂用量对稠油水热裂解降黏反应的影响。

  在稠油水热裂解降黏反应中, C-S键的断裂是水热裂解反应的主要步骤, 过渡金属活性中心降低了反应的活化能, 在催化降黏过程中起到非常重要的作用。由图 7可知, 催化剂用量在0.30-0.75 g时, 随着催化剂用量的增加, 降黏率从93.5%升到97.6%；当催化剂用量为0.75 g时, 降黏率达到97.6%。继续增加催化剂的用量, 降黏率无明显变化。因此, 反应的最佳催化剂用量为0.75 g。

  图 7

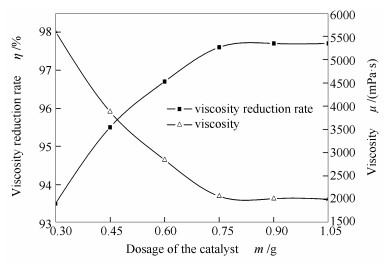

  图 7.  催化剂用量对稠油水热裂解降黏的影响

  Figure 7.  Effect of catalyst amount on the viscosity reduction of heavy oil by hydrothermal cracking over 9 nm Fe₃O₄

  下载: 全尺寸图片 幻灯片

  2.3.3   反应温度对稠油水热裂解降黏反应的影响

  在反应时间为24 h、0.75 g 9 nm Fe₃O₄催化剂、250 g辽河油田稠油、75 g油层水和0.75 g正己烷的条件下, 考察反应温度对稠油水热裂解降黏反应的影响。

  由图 8可以明显看出, 当反应温度从160 ℃升到240 ℃时, 降黏率从74.6%逐渐升高到97.6%；当反应温度从240 ℃升高到280 ℃时, 降黏率从97.6%缓慢升到97.7%, 降黏率无明显变化。在采用蒸汽吞吐开采稠油时, 虽然蒸汽温度在300 ℃左右, 但是因为热损失和地层环境等因素的影响, 油层近井位置温度一般只有200 ℃左右。因此, 反应的最佳温度为240 ℃。

  图 8

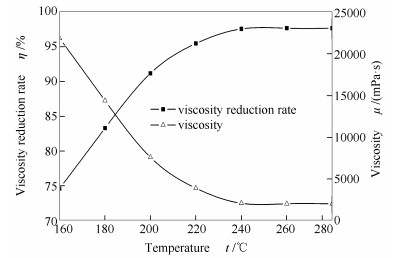

  图 8.  反应温度对稠油水热裂解降黏的影响

  Figure 8.  Effect of reaction temperature on the viscosity reduction of heavy oil by hydrothermal cracking over 9 nm Fe₃O₄

  下载: 全尺寸图片 幻灯片

  2.3.4   反应时间对稠油水热裂解反应的影响

  在反应温度为240 ℃、0.75g 9 nm Fe₃O₄催化剂、250 g辽河油田稠油、75 g油层水和0.75 g正己烷的条件下, 考察反应时间对稠油水热裂解降黏反应的影响。

  由图 9可知, 随着反应时间从12 h延长24 h, 稠油黏度从14395 mPa·s降到2065 mPa·s, 降黏率从83.3%升高到97.6%；继续反应到36 h, 稠油黏度下降不明显, 黏度从2065降至1998 mPa·s, 降黏率从97.6%升高到97.7%, 降黏率无明显变化。因此, 反应的最佳时间为24 h。

  图 9

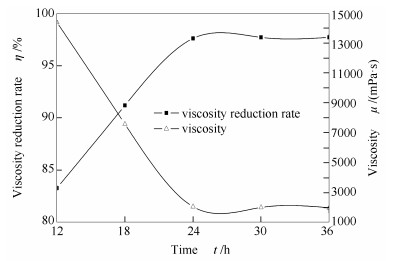

  图 9.  反应时间对稠油水热裂解降黏的影响

  Figure 9.  Effect of reaction time on the viscosity reduction of heavy oil by hydrothermal cracking over 9 nm Fe₃O₄

  下载: 全尺寸图片 幻灯片

  2.3.5   水油质量比对稠油水热裂解降黏反应的影响

  在反应温度为240 ℃、反应时间为24 h、0.75g 9 nm Fe₃O₄催化剂、250 g辽河油田稠油和0.75 g正己烷的条件下, 考察油层水的加量对稠油水热裂解降黏反应的影响, 调节水油质量比分别为0.1、0.2、0.3、0.4、0.5, 测定稠油的黏度, 结果见图 10。

  图 10

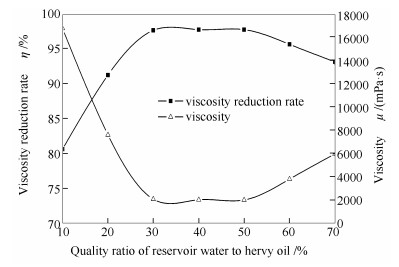

  图 10.  水油质量比对稠油水热裂解降黏的影响

  Figure 10.  Effect of water-oil quality ratio on the viscosity reduction of heavy oil by hydrothermal cracking over 9 nm Fe₃O₄

  下载: 全尺寸图片 幻灯片

  由图 10可知, 水油质量比在0.1-0.3时, 随油层水的比例增加, 稠油的降黏率幅度增大, 水油质量比在0.3-0.5时, 其降黏率变化幅度趋于平稳, 水油质量比在0.5-0.7时, 随油层水的含量增加, 降黏率不断减小。这可能跟原油组成有密切关系, 油是连续相, 水是分散相, 不能形成均匀的体系, 显层流状态^{[43, 44]}。因此, 反应的最佳水油质量比为0.3。

  2.4   稠油水热裂解降黏产物分析

  2.4.1   稠油水热裂解降黏反应后四组分变化分析

  表 2对比了稠油在水热裂解降黏前后的四组分变化, 9 nm Fe₃O₄重组分转化率最高。其中, 饱和烃含量提高8%、芳香烃含量提高3.9%, 胶质含量降低10.3%, 沥青质含量降低1.6%, 重组分减少, 轻组分增加。其主要的原因是稠油分子中含有大量C-S、C-N、C-O和C-C键, 根据化学键理论, 其中, C-S键键能最低只有272 kJ/mol, Fe₃O₄催化剂与水络合而生成的H⁺, 能攻击C-S键中电负性强的S, 使C-S键断裂, 稠油相对分子量减少, 进而降低稠油黏度。

  表 2



  表 2  稠油四组分反应前后变化表

  Table 2.  Variance in the four-component composition of heavy oil during the viscosity reduction process

  下载: 导出CSV

  	Saturates /%	Aromatics /%	Resins /%	Asphaltenes /%
  Before reaction	25.2	28.3	39.6	6.9
  After reaction(5 nm)	30.1	30.6	33.4	5.9
  After reaction(9 nm)	33.2	32.2	29.3	5.3
  After reaction(12 nm)	32.6	31.3	30.6	5.5
  After reaction(16 nm)	32.1	31.1	31.2	5.6

  2.4.2   稠油水热裂解降黏反应后气体产物分析

  图 11中保留时间在0.711和1.637 min两峰是甲烷和二氧化碳, 说明稠油发生水煤气反应, 2.203和4.178 min两峰, 说明稠油长链分子断裂产生多种烯烃, 烯烃的产生符合Belgrave的研究结果^[45]。保留时间在7.136 min的峰是硫化氢, 证明稠油分子中有大量C-S键断裂, 产生了硫化氢气体。

  图 11

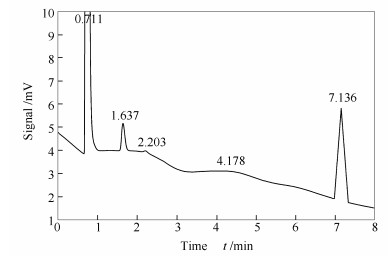

  图 11.  气体产物气相色谱图

  Figure 11.  Gas chromatogram of gaseous products for the viscosity reduction of heavy oil by hydrothermal cracking over 9 nm Fe₃O₄

  下载: 全尺寸图片 幻灯片

  2.4.3   稠油水热裂解降黏机理分析

  图 12中(a)、(c)两步反应表示Fe活性中心攻击稠油分子中键能最低C-S键, 使C-S键断裂。(e)反应是脱硫反应, 水热裂解中生成的硫醇二次水解, 生成H₂S。(c)产物中的烯醇进一步转化为醛(d), 而醛很不稳定, 在Fe₃O₄纳米催化剂作用下生成的CO(f)与水发生水煤气转换反应(WGSR)生成氢气, 与供氢体产生的氢气一起补充到系统, 共同使得整个反应的顺利进行。

  图 12

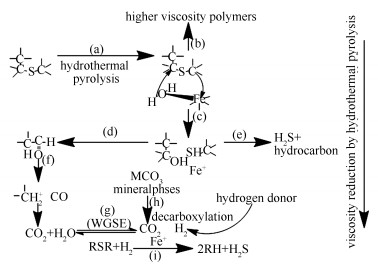

  图 12.  稠油水热裂解降黏机理

  Figure 12.  Viscosity reduction mechanism of heavy oil by hydrothermal cracking

  下载: 全尺寸图片 幻灯片

  3.   结论

  分析纳米Fe₃O₄催化剂的纳米效应, 结果表明, 纳米Fe₃O₄催化剂同时含有Fe²⁺和Fe³⁺, 是一种反式尖晶石结构。因为其独特的空间结构, 当尺寸小于40 nm时, 从多畴结构变为单畴结构, 单畴颗粒不存在畴壁, 不会有畴壁位移磁化过程, 只有磁畴转动磁化过程。当尺寸减小到16 nm时, 纳米Fe₃O₄催化剂进入超顺磁状态。因其磁性特点, 在反应结束后再外加磁场的作用下, 可以把催化剂从反应体系分离出来, 很好地解决了催化剂分离问题, 对未来纳米催化剂在工业中的应用有重要意义。随着纳米Fe₃O₄催化剂尺寸的减小, 表面原子数迅速增加, 比表面积急剧增大, 原子配位不能满足高的表面能, 使这些表面原子具备了更高的活性, 使催化剂具备更高的催化活性。

  通过XRD衍射、TEM观测和FT-IR谱图对降黏效果最佳的9 nm Fe₃O₄催化剂进行了表征。结果表明, 制备的9 nm Fe₃O₄催化剂具有尺寸均一、纯度高等特点。红外光谱在1375、1198 cm^-1处的吸收峰证明磺酸基的存在, 说明HABS成功修饰上9 nm Fe₃O₄催化剂。Fe₃O₄催化剂因其结构特点, 本身具有磁性容易团聚, 加入HABS能够有效提高Fe₃O₄催化剂在稠油水热裂解体系中的分散性。

  通过高温热解法和低温双相回流法制备了四种不同尺寸的纳米Fe₃O₄催化剂, 并将其应用于辽河油田稠油水热裂解降黏实验中。其中, 9 nm Fe₃O₄催化剂降黏效果最佳, 在240 ℃水热条件下, 将250 g辽河油田稠油、0.75 g催化剂、75 g油层水和0.75 g正己烷依次加入高温高压反应釜中, 反应24 h后, 可使辽河稠油黏度从86200降至2065 mPa·s, 降黏率达到97.6%。其中, 通过高温热解法制备的三种不同尺寸的Fe₃O₄催化剂, 随着Fe₃O₄催化剂的尺寸减小, 降黏率不断增加, 最低为95.6%。而通过低温双相回流法制备的5 nm Fe₃O₄催化剂, 降黏率为94.5%。相比高温热解法制备的催化剂, 虽然尺寸进一步减小, 但是降黏率没有增加反而减小, 是因为高温热解法制备的催化剂分散性更好, 增大了与稠油分子的接触面积, 反应更充分。

  对比反应前后稠油四组分的变化, 发现饱和烃和芳香烃含量升高, 胶质和沥青质含量降低。结合气相色谱检测出甲烷、二氧化碳和硫化氢等气体产物, 分析稠油水热裂解降黏机理, 说明稠油发生了水热裂解反应, 键能最低的C-S键发生了断裂, 稠油相对分子量减少, 进而降低稠油黏度。



• 1. [1]

     ZOU C, ZHAI G, ZHANG G, WANG H, ZHANG G, LI J, WANG Z, WEN Z, MA F, LIANG Y, YANG Z, LI X, LIANG K. Formation, distribution, potential and prediction of global conventional and unconventional hydrocarbon resources[J]. Petrol Explor Dev, 2015, 42(1):  14-28. doi: 10.1016/S1876-3804(15)60002-7

  2. [2]

     NIU J, HU J. Formation and distribution of heavy oil and tar sands in China[J]. Mar Petrol Geol, 1999, 16(1):  0-95.

  3. [3]

     PANG Z, LYU X, ZHANG F, WU T, GAO Z, GENG Z, LUO C. The macroscopic and microscopic analysis on the performance of steam foams during thermal recovery in heavy oil reservoirs[J]. Fuel, 2018, 233:  166-176. doi: 10.1016/j.fuel.2018.06.048

  4. [4]

     王鹏, 徐海霞, 陈兰, 刘敏, 姜许健, 钟婷, 刘迎斌, 张博. 高温稠油掺稀降黏开采辅助降黏剂的研究与应用[J]. 钻采工艺, 2018,41,(1): 95-98. doi: 10.3969/J.ISSN.1006-768X.2018.01.29WANG Peng, XU Hai-xia, CHEN Lan, LIU Min, JIANG Xu-jian, ZHONG Ting, LIU Ying-bin, ZHANG Bo. Development of viscosity reducer for thinning production of high temperature heavy oil[J]. Drill Prod Technol, 2018, 41(1):  95-98. doi: 10.3969/J.ISSN.1006-768X.2018.01.29

  5. [5]

     SHI L, MA D, LIU P, LI X, XI C, WANG C. Experimental and numerical simulation studies on effects of viscosity reducers for steam assisted gravity drainage performances in extra-heavy oil reservoirs[J]. J Petrol Sci Eng, 2018, :  .

  6. [6]

     WANG Y, REN S, ZHANG L. Mechanistic simulation study of air injection assisted cyclic steam stimulation through horizontal wells for ultra heavy oil reservoirs[J]. J Pet Sci Eng, 2019, 172:  209-216. doi: 10.1016/j.petrol.2018.09.060

  7. [7]

     LI X, SHI L, LI H, LIU P, LUO J, YUAN Z. Experimental study on viscosity reducers for SAGD in developing extra-heavy oil reservoirs[J]. J Pet Sci Eng, 2018, 166:  25-32. doi: 10.1016/j.petrol.2018.03.022

  8. [8]

     WANG Y, REN S, ZHANG L. Mechanistic simulation study of air injection assisted cyclic steam stimulation through horizontal wells for ultra heavy oil reservoirs[J]. J Pet Sci Eng, 2019, 172:  209-216. doi: 10.1016/j.petrol.2018.09.060

  9. [9]

     ZHOU W, DONG M, CHEN S. Investigation of initial water mobility and its effects on SAGD performance in bitumen reservoirs and oil sands[J]. J Pet Sci Eng, 2015, 135:  39-49. doi: 10.1016/j.petrol.2015.08.013

  10. [10]

      PANG Z, WU Z, ZHAO M. A novel method to calculate consumption of non-condensate gas during steam assistant gravity drainage in heavy oil reservoirs[J]. J Pet Sci Eng, 2017, 130:  76-85.

  11. [11]

      HART A, OMAJALI J B, MURRAY A J, MACASKIE L E, GREAVES M, WOOD J. Comparison of the effects of dispersed noble metal (Pd) biomass supported catalysts with typical hydrogenation (Pd/C, Pd/Al₂O₃) and hydrotreatment catalysts (CoMo/Al₂O₃) for In-situ heavy oil upgrading with toe-to-heel air injection (THAI)[J]. Fuel, 2016, 180:  367-376. doi: 10.1016/j.fuel.2016.04.064

  12. [12]

      HART A, WOOD J, GREAVES M. In situ catalytic upgrading of heavy oil using a pelletized Ni-Mo/Al₂O₃, catalyst in the THAI process[J]. J Pet Sci Eng, 2017, 156:  958-965. doi: 10.1016/j.petrol.2017.06.067

  13. [13]

      LV W, DING B, FENG X, WANG Q. A highly efficient UV-emitting Mg₃Y₂Ge₃O₁₂:Bi³⁺, crystal as a fluorescent irradiation source for use in heavy oil viscosity reduction[J]. J Mater Sci:Mater Electron, 2019, 30(7):  7095-7102. doi: 10.1007/s10854-019-01026-4

  14. [14]

      SHI C, YANG W, CHEN J, SUN X, CHEN W, AN H, DUO Y, PEI M. Application and mechanism of ultrasonic static mixer in heavy oil viscosity reduction[J]. Ultrason Sonochem, 2017, 37:  648-653. doi: 10.1016/j.ultsonch.2017.02.027

  15. [15]

      CHEN Q, ZHU Y, WANG M, REN G, LIU Q, XÜ Z, SUN D. Viscosity reduction of extra-heavy oil using toluene in water emulsions[J]. Colloid Surface A, 2019, 560:  252-259. doi: 10.1016/j.colsurfa.2018.10.025

  16. [16]

      鹿剑, 盛剑平, 骆建敏, 宿新泰. 油溶性纳米Fe₃O₄催化稠油水热裂解降黏[J]. 广东化工, 2017,44,(6): 56-58. doi: 10.3969/j.issn.1007-1865.2017.06.025LU Jian, SHENG Jian-ping, LUO Jian-min, SU Xin-tai. Viscosity reduction of heavy oil by aquathermolysis with oil-soluble Fe₃O₄ nanoparticles[J]. Guangdong Chem Ind, 2017, 44(6):  56-58. doi: 10.3969/j.issn.1007-1865.2017.06.025

  17. [17]

      AKHMADIYAROV A A, RAKIPOV I T, KHACHATRIAN A A, PETROV A A, SITNOV S A, GERASIMOV A V, OSIN Y N, VARFOLOMEEV M A. Thermocatalytic upgrading of heavy oil by iron oxides nanoparticles synthesized by oil-soluble precursors[J]. J Petrol Sci Eng, 2018, 169:  200-204. doi: 10.1016/j.petrol.2018.04.066

  18. [18]

      NGUYEN M T, NGUYEN N T, CHO J, PARK C, PARK S, JUNG J, LEE C W. A review on the oil-soluble dispersed catalyst for slurry-phase hydrocracking of heavy oil[J]. J Ind Eng Chem, 2016, 43:  1-2. doi: 10.1016/j.jiec.2016.07.057

  19. [19]

      陈刚, 赵巍, 宁阳, 张洁, 李永飞, 宋华. 水溶性有机钴(Ⅱ)盐催化的稠油低温清洁水热裂解[J]. 化学研究, 2016,27,(3): 307-311. doi: 10.3969/j.issn.1004-1656.2016.03.005CHEN Gang, ZHAO Wei, NING Yang, ZHANG Jie, LI Yong-fei, SONG Hua. Aquathermolysis of heavy oil at relatively low temperature catalyzed by water-soluble organic Co(Ⅱ)salt[J]. Chem Res, 2016, 27(3):  307-311. doi: 10.3969/j.issn.1004-1656.2016.03.005

  20. [20]

      RAFFA P, BROEKHUIS A A, PICCHIONI F. Amphiphilic copolymers based on PEG-acrylate as surface active water viscosifiers:Towards new potential systems for enhanced oil recovery[J]. J Appl Polym Sci, 2016, 133(42):  44100.

  21. [21]

      RUIZ M P, FARIA J, SHEN M, DREXLER S, PRASOMSRI T, RESASCO D E. Nanostructured carbon-metal oxide hybrids as amphiphilic emulsion catalysts[J]. ChemSusChem, 2011, 4(7):  964-974. doi: 10.1002/cssc.201000322

  22. [22]

      李晨.改性SO₄^2-/ZrO₂-TiO₂固体超强酸在稠油催化降黏中的应用研究[D].开封: 河南大学, 2016.LI Chen. Preparation of modified SO₄^2-/ZrO₂-TiO₂ solid superacid and their catalytic performance in heavy oil reduction[D]. Kaifeng: Henan University, 2016.

  23. [23]

      EZZAT A O, ATTA A M, AL-LOHEDAN H A, HASHEM A L. Synthesis and application of new surface active poly (ionic liquids) based on 1, 3-dialkylimidazolium as demulsifiers for heavy petroleum crude oil emulsions[J]. J Mol Liq, 2018, 251:  201-211. doi: 10.1016/j.molliq.2017.12.081

  24. [24]

      BERA A, BELHAJ H. Ionic liquids as alternatives of surfactants in enhanced oil recovery-a state-of-the-art review[J]. J Mol Liq, 2016, 224:  177-188. doi: 10.1016/j.molliq.2016.09.105

  25. [25]

      赵法军, 刘灏亮, 张新宇, 安毅, 田哲熙. 稠油水热裂解中的金属纳米粒子催化剂研究进展[J]. 油田化学, 2017,34,(3): 567-570. ZHAO Fa-jun, LIU Hao-liang, ZHANG Xin-yu, AN Yi, TIAN Zhe-xi. Catalysts of metal nano-particles for aquathermolysis of heavy crude oil[J]. Oilfield Chem, 2017, 34(3):  567-570.

  26. [26]

      LI H, CUI K, JIN L, WANG L, YU B. Experimental study on the viscosity reduction of heavy oil with nano-catalyst by microwave heating under low reaction temperature[J]. J Pet Sci Eng, 2018, 170:  374-382. doi: 10.1016/j.petrol.2018.06.078

  27. [27]

      ALAEI M, BAZMI M, RASHIDI A, RAHIMI A. Heavy crude oil upgrading using homogenous nanocatalyst[J]. J Pet Sci Eng, 2017, 158:  47-55. doi: 10.1016/j.petrol.2017.08.031

  28. [28]

      DEHKORDI J A, JAFARI A, SABET S A, KARAMI F. Kinetic studies on extra heavy crude oil upgrading using nanocatalysts by applying CFD techniques[J]. Chin J Chem Eng, 2018, 26:  343-355. doi: 10.1016/j.cjche.2017.07.001

  29. [29]

      LAM-MALDONADO M, MELO-BANDA J A, MACIAS-FERRER D, PORTALES-MARTINEZ B, DOMINGUEZ J M, SILVA-RODRIGO R, PARAMO-GARCIA U, MATA-PADILLA J M. Transition metal nanocatalysts by modified inverse microemulsion for the heavy crude oil upgrading at reservoir[J]. Catal Today, 2018, :  S0920586118306722.

  30. [30]

      LAM-MALDONADO M, MELO-BANDA J A, MACIAS-FERRER D, SCHACHT P, MATA-PADILLA J M, REYES DE LA TORRE A I, MERAZ MELO M A, DOMINGUEZ J M. NiFe nanocatalysts for the hydrocracking heavy crude oil[J]. Catal Today, 2018, in press.

  31. [31]

      宋景杨, 何勇. 纳米级金属粒子对稠油或沥青降黏的研究[J]. 化工设计通讯, 2018,44,(1): 76. doi: 10.3969/j.issn.1003-6490.2018.01.067SONG Jing-yang, HE Yong. Research on the viscosity of heavy oil or asphalt by nano-grade metal[J]. Chem Eng Des Commun, 2018, 44(1):  76. doi: 10.3969/j.issn.1003-6490.2018.01.067

  32. [32]

      蔡可迎, 周颖梅, 陶伟, 周磊. 四氧化三铁制备及其催化水合肼还原硝基苯活性[J]. 无机盐工业, 2017,49,(12): 65-68. CAI Ke-ying, ZHOU Ying-mei, TAO Wei, ZHOU Lei. Preparation of Fe₃O₄ particles and their activity in reduction of nitrobenzene with hydrazine hydrate[J]. Inorg Chem Ind, 2017, 49(12):  65-68.

  33. [33]

      杨兆中, 朱静怡, 李小刚, 罗丹. 纳米材料用于提高稠油采收率的研究进展[J]. 应用化工, 2016,45,(5): 949-952. YAO Zhao-zhong, ZHU Jing-yi, LI Xiao-gang, LUO Dan. Research progress on nano-materials application for heavy oil recovery enhancement[J]. Appl Chem Ind, 2016, 45(5):  949-952.

  34. [34]

      LI Y, MA F, SU X, SHI L. Ultra-large-scale synthesis of Fe₃O₄ nanoparticles and their application for direct coal liquefaction[J]. Ind Eng Chem Res, 2014, 53(16):  6718-6722. doi: 10.1021/ie500216c

  35. [35]

      赵法军, 刘永建, 赵田红, 闻守斌, 赵国. 利用供氢体对稠油进行水热裂解催化改质的研究进展[J]. 油田化学, 2006,23,(4): 379-384. doi: 10.3969/j.issn.1000-4092.2006.04.022ZHAO Fa-jun, LIU Yong-jian, ZHAO Tian-hong, WEN Shou-bin, ZHAO Guo. Advance in catalytically upgrading heavy oil by aquathermolysis using hydrogen donor[J]. Oilfield Chem, 2006, 23(4):  379-384. doi: 10.3969/j.issn.1000-4092.2006.04.022

  36. [36]

      张博, 刘永建, 赵法军, 胡绍彬. 注蒸汽条件下稠油催化改质降黏实验研究[J]. 新疆石油地质, 2011,28,(2): 167-171. ZHANG Bo, LIU Yong-Jian, ZHAO Fa-jun, HU Shao-bin. Catalytic upgrading heavy oil for viscosity reduction in steam injection[J]. Oilfield Chem, 2011, 28(2):  167-171.

  37. [37]

      杨翠定.石油化工分析方法:RIPP试验方法[M].北京:科学出版社, 1990.YANG Cui-ding. Petrochemical Analysis Method:RIPP Test Method[M]. Beijing:Science Press, 1990.

  38. [38]

      GAWANDE M B, BRANCO P S, VARMA R S. Nano-magnetite (Fe₃O₄) as a support for recyclable catalysts in the development of sustainable methodologies[J]. ChemInform, 2013, 42(8):  3371-3393.

  39. [39]

      朱路平.微纳米结构磁性材料的设计、制备及磁性能研究[D].北京: 中国科学院研究生院(理化技术研究所), 2008. http://cdmd.cnki.com.cn/Article/CDMD-80030-2008126129.htmZHU Lu-ping. Design, preparation and magnetic properties of micro/nanostructured magnetic materials[D]. Beijing: Technical Institute of Physics and Chemistry CAS, 2008. http://cdmd.cnki.com.cn/Article/CDMD-80030-2008126129.htm

  40. [40]

      沈彬, 王永安, 王志飞, 张玲. 超顺磁性介孔纳米颗粒嫁接肟Pd环络合物对Heck反应的催化活性[J]. 物理化学学报, 2010,26,(7): 1860-1866. doi: 10.3866/PKU.WHXB20100707SHEN Bin, WANG Yong-an, WANG Zhi-fei, ZHANG Ling. Catalytic activity of an oxime carbapalladacycle complex grafted onto superparamagnetically mesoporous nanoparticles for the heck reaction[J]. Acta Phys-Chim Sin, 2010, 26(7):  1860-1866. doi: 10.3866/PKU.WHXB20100707

  41. [41]

      张立德. 纳米材料和纳米结构[J]. 中国科学院院刊, 2001,16,(6): 444-445. ZHANG Li-de. Nanomaterials and nanostructures[J]. B Chinese Acad Sci, 2001, 16(6):  444-445.

  42. [42]

      XU Z, SHEN C, HOU Y, GAO H, SUN S. Oleylamine as both reducing agent and stabilizer in a facile synthesis of magnetite nanoparticles[J]. Chem Mater, 2009, 21(9):  1778-1780. doi: 10.1021/cm802978z

  43. [43]

      韩晓强, 李爱军, 刘琼. 稠油含水对粘度影响探讨[J]. 新疆石油科技, 2010,20,(4): 48-50. HAN Xiao-qiang, LI Ai-jun, LIU Qiong. Study of the effect of the water in heavy oil on viscosity[J]. Xinjiang Pet Sci Technol, 2010, 20(4):  48-50.

  44. [44]

      李恩田, 王树立, 赵会军, 申龙涉, 王为民. 含水超稠油表观粘度的试验与研究[J]. 油气储运, 2007,26,(11): 52-55. doi: 10.3969/j.issn.1000-8241-D.2007.11.015LI En-tian, WANG Shu-li, ZHAO Hui-jun, SHEN Long-she, WANG Wei-min. Experimental study on apparent viscosity of water cut super-heavy oils[J]. Oil Gas Storage Transp, 2007, 26(11):  52-55. doi: 10.3969/j.issn.1000-8241-D.2007.11.015

  45. [45]

      BELGRAVE J D M, MOORE R G, URSENBACH M G. Comprehensive kinetic models. for the aquathermolysis of heavy oils[J]. J Can Pet Technol, 1997, 36(4):  38-44.

•
