  1.   实验部分

  1.1   实验材料与仪器

  钴氰酸参照文献^[41]方法合成。Dabco购自梯希爱(上海)化成工业发展有限公司；钴氰化钾购自上海阿拉丁生化科技股份有限公司; 浓盐酸(质量分数36.5%)和甲醇均购自天津市致远化学试剂有限公司。所用试剂均为分析纯，实验用水为超纯水。

  所用仪器有Nicolet IS5型FT-IR光谱仪(美国Thermo Fisher Scientific公司)、Bruker SMART APEX n型单晶X射线衍射测试仪(德国Bruker公司)、Bruker D2 PHASER型粉末X射线衍射测试仪(德国Bruker公司，辐射源Cu Ka，λ=0.154 056 nm，工作电压40 kV，电流150 mA，扫描范围10°~50°)、Q50型热重分析仪(TG，美国TA公司)、Q20型差式扫描量热仪(美国TA公司)、TH2828型介电性能测试仪(常州同惠公司)、Vario E1 Cube型元素分析仪(德国Ele- mentar公司)。

  1.2   化合物的合成

  将含有0.05 mL浓盐酸的钴氰酸(0.166 g，0.76 mmol)水溶液(10 mL)缓慢滴加入含有Dabco(0.213 g，0.20 mmol)的10 mL甲醇溶液内，通过磁力搅拌器将水和甲醇的混合溶液持续搅拌30 min，过滤后的透明滤液放置室温环境下，使用溶剂缓慢蒸发的方式于7 d后获得粉色透明化合物1。元素分析按照C₁₂H₁₉CoN₈O₂的计算值(%): C 39.35，H 5.23, N 30.59；实测值(%): C 39.19, H 5.16, N 30.40。红外光谱(KBr，cm^-1): 3 384(m)，3 010(s)，2 807(m)，2 621(w)，2 162(w)，2 129(s)，1 701(m)，1 468(w)，1 409(m)，1 321 (w)，1 196(m)，1 052(s)，892(w)，849(m)，622(w)，565(m)。

  1.3   化合物晶体结构的测定

  选择表面无杂质、尺寸合适的透明单晶(0.30 mmx0.28 mmx0.06 mm), 置于Bruker SMART APEX n型单晶x射线衍射仪上，使用石墨单色化的Mo [a射线(A =0.071 073 nm)作为衍射光源，分别在低温(100 K，LT)与室温(296 K，RT)下收集化合物1的衍射数据。通过SHELXL-97程序，以直接法解析晶体结构，采用基于F²的全矩阵法进行精修，非氢通过电子云密度的方式确认。表 1为化合物1的晶体学数据。

  图 1

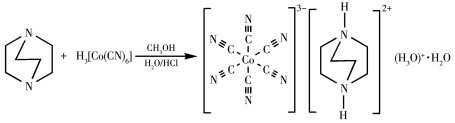

  图 1.  化合物1的合成

  Figure 1.  Synthesis of compound 1

  下载: 全尺寸图片 幻灯片

  表 1



  表 1  化合物1的晶体学数据

  Table 1.  Crystallographic data of compound 1

  下载: 导出CSV

  Parameter	1 at 100 K	1 at 296 K
  Chemical formula	C12H19CoN8O2	C12H19CoN8O2
  Formula weight	366.28	366.28
  Crystal system	Monoclinic	Monoclinic
  Space group	P21/c	P21/c
  a/nm	1.387 90(6)	1.391 66(17)
  b/nm	0.831 10(4)	0.832 02(10)
  c/nm	1.454 10(7)	1.457 84(17)
  β/(°)	96.711(7)	96.551(10)
  V/nm3	1.665 8(13)	1.677 0(3)
  Z	4	4
  Dc/(g.cm-3)	1.461	1.451
  F(000)	760	760
  μ/mm-1	1.052	1.045
  2θrange/(°)	0.972~25.242	0.941~25.242
  Rint	0.033 6	0.025 6
  R, [I > 2σ(I)]a	0.044 0	0.034 4
  wR2 (all data)b	0.1075	0.072 6
  GOF	1.036	1.043
  $ ^{\text{a}}{{R}_{1}}=\Sigma \left( \left| {{F}_{\text{o}}} \right|-\left| {{F}_{\text{c}}} \right| \right)/\Sigma \left| {{F}_{\text{o}}} \right|{{;}^{\text{b}}}w{{R}_{2}}=[\Sigma w{{\left( {{\left| {{F}_{\text{o}}} \right|}^{2}}-{{\left| {{F}_{\text{c}}} \right|}^{2}} \right)}^{2}}/\Sigma w{{\left( {{F}_{\text{o}}} \right)}^{1/2}}$

  2.   结果与讨论

  2.1   化合物1的单晶结构描述

  由单晶X射线衍射测试结果可知，低温与室温时，化合物1均属于单斜晶系，中心对称的P2₁/c空间群，低温时晶胞参数为a=1.387 9(6) nm、b= 0.831 1(4) nm、c=1.454 1(7) nm、β=96.711(7)°、V= 1 665.8(13) nm3。室温时，晶胞参数为a=1.391 66(17) nm、b=0.832 02(10) nm、c=1.457 84(17) nm、β = 96.551 0(10)°、V=1 677.0(3) nm3(表 1)。由此可知，化合物1随温度的改变，空间群虽未发生变化，但晶胞参数a增加0.27%、b增加0.11%、c增加0.26%、β增加0.17%、体积V增加0.67%，说明化合物1从低温变到室温时存在同结构相变。图 2a为化合物1在低温与室温下的最小不对称单元，从图中可以看出不对称单元均由2个半钴氰酸阴离子、1个双边质子化的(H₂Dabco)²⁺阳离子、1分子水和1个水合质子组成，其成分之间以氢键相互作用形成一个整体。对成分之间的氢键分析结果(表 2)显示水合质子与水分子之间通过O—H…O氢键作用力相连，其键长(O …O)为0.255 05 nm(LT)、0.255 60 nm(RT)，键角为156.795°(LT)、165.840°(RT)。水合质子和半钴氰酸阴离子之间由氢键O—H…N组成，其键长(O…N)为0.257 55 nm(LT)、0.257 12 nm(RT)，键角为167.769° (LT)、174.607°(RT)，在室温下键角增大4.08%。水分子与半钴氰酸阴离子之间也通过氢键O—H…N连接，键长(O…N)为0.271 46 nm(LT)、0.271 83 nm(RT)，键角为166.544°(LT)、164.672°(RT)，在低温下键角减小1.12%。水分子与(H2Dabco)²⁺阳离子之间通过N—H…O氢键作用，键长(N…O)为0.276 43 nm(LT)、0.278 09 nm(RT)，键角为158.673° (LT)、160.666° (RT)，随着温度升高键长增大1.26%。整体上1的氢键随着温度的改变键长、键角均增加，导致构筑模块在一定的温度范围内发生转变。图 2b显示化合物1在低温时的对称操作结构，其多种成分通过上述氢键相互作用在ac平面上组成链状结构。

  图 2

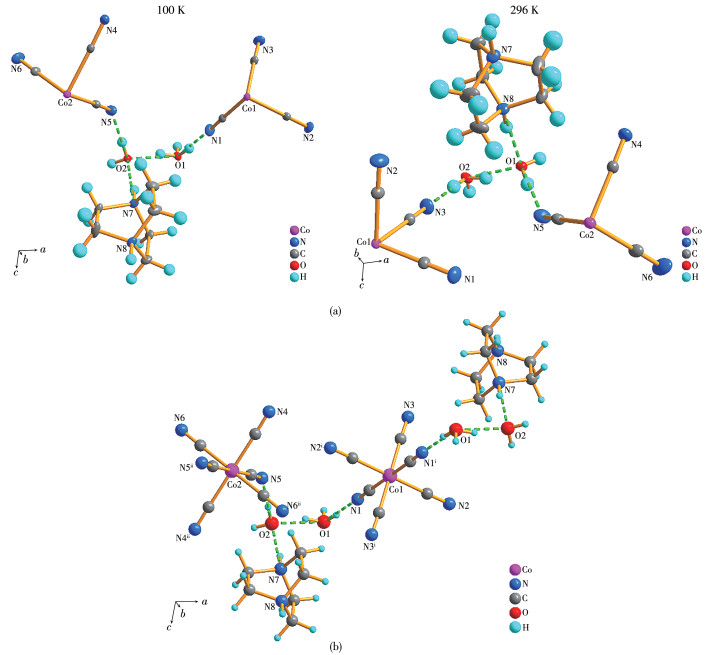

  图 2.  化合物1在100和296 K时椭球概率50%的最小不对称单元图(a)与100 K时的结构图(b)

  Symmetry codes: ⁱ 1-x, 1-y, 1-z; ⁱⁱ-x, 1-y, 1-z

  Figure 2.  Asymmetric unit with probability of ellipsoid being 50% at 100 and 296 K (a) and structure at 100 K (b) of compound 1

  下载: 全尺寸图片 幻灯片

  如图 3a所示，钴氰酸阴离子呈现八面体结构，其Co—C键长范围为0.188 67〜0.190 58 nm(LT)、0.188 59〜0.190 69 nm(RT)，其相邻键角范围为87.85〜91.33°(LT)、87.97〜91.46°(RT)，N—C键长范围为0.114 90~0.115 50 nm(LT)、0.114 10~0.115 10 nm(RT)，N—C—Co键角范围为176.08〜179.18° (LT)、176.49〜179.45°(RT)。伴随温度变化，在6轴方向上，钴氰酸阴离子的键长和键角增大，钴氰酸阴离子的八面体结构扭曲程度更为严重。(H₂Dabco)²⁺阳离子的C—N—C的键角范围为109.31〜110.58°(LT)、109.41〜110.54°(RT)，与此相比扭转角N7—C7—C8—N8、N7—C9—C10—N8、N7—C11—C12—N8从低温到室温过程中角度分别减少3.8°、1.7°、2.6°，其N7与N8之间的距离为0.249 43 nm(LT)、0.248 08 nm(RT)，从低温到室温过程中减少0.54%。这些结果显示(H₂Dabco)²⁺阳离子随温度的改变发生明显的弹簧式扭动，易引起化合物1整体结构改变，导致晶体电性能转化。

  图 3

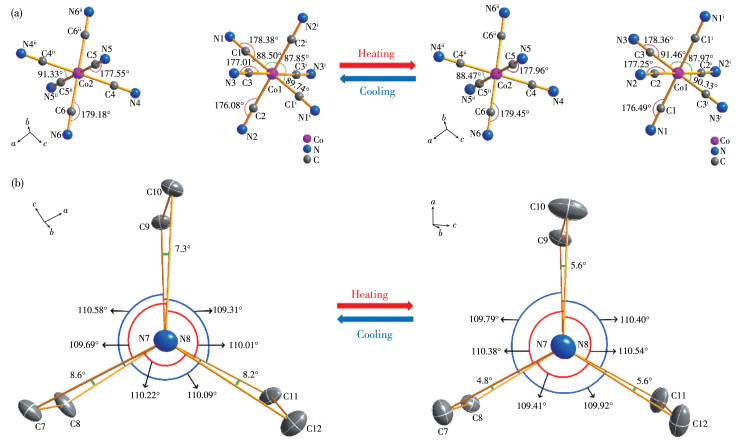

  图 3.  100和296 K时的无机金属阴离子(a)与Dabco阳离子(b)

  Symmetry codes: ⁱ 1-x, 1-y, 1-z; ⁱⁱ-x, 1-y, 1-z

  Figure 3.  Inorganic metal anions (a) and Dabco cation (b) at 100 and 296 K

  下载: 全尺寸图片 幻灯片

  低温与室温情况下，在以平面内，钴氰酸阴离子均以2个水合质子为连接点通过O—H…N氢键构成无限的一维菱形氢键链状结构(图 4a)。其氢键键长(O…N)为0.255 92~0.257 55 nm(LT)、0.256 17〜 0.257 12 nm(RT)，键角为167.769〜169.731。(LT)、172.299〜174.607。(LT)，随温度升高增加2.70%〜 2.87%(表 2)。氢键的改变导致钴氰酸阴离子的中心金属钴离子之间距离增加，引起链状结构在平面内有一定的伸长(图 4a)。另外，通过水合质子与水分子之间由O—H…O氢键和水分子与钴氰酸阴离子之间的O—H…N氢键将一维菱形氢键形链状联结在一起，构成二维氢键层状结构(图 4b)。其水分子与钴氰酸阴离子之间的O—H…N氢键键长(O…N) 0.274 71 nm(LT)、0.274 89 nm(RT)，键角169.526。(LT)、164.159°(RT)，键角发生明显变化，减小3.17% (表 2)。结果显示二维氢键层状结构随着温度改变而发生内部伸缩振动。

  表 2



  表 2  化合物1的氢键参数

  Table 2.  Hydrogen bond parameters of compound 1

  下载: 导出CSV

  D—H…A	d(D—H)/nm	d(H …A)/nm	d(D…A)/nm	∠DHA/(°)
  LT
  N7—H7…O2	0.100 00	0.180 88	0.276 43	158.673
  N8—H8…N2	0.091 47	0.203 76	0.283 11	144.291
  O1—H1C…N1	0.090 39	0.168 50	0.257 55	167.769
  O1—H1A…N3	0.087 01	0.169 83	0.255 92	169.731
  O2—H2A…N4	0.087 01	0.190 47	0.274 71	169.526
  O2—H2B…N5	0.086 98	0.18611	0.271 46	166.544
  O1—H1B…O2	0.086 99	0.172 79	0.255 05	156.795
  RT
  N8—H8…O1	0.085 38	0.196 08	0.278 09	160.666
  N7—H7…N1	0.082 50	0.213 98	0.285 72	145.337
  O2—H2C…N3	0.090 76	0.166 62	0.257 12	174.607
  O2—H2A…N2	0.085 01	0.171 67	0.256 17	172.299
  O1—H1B…N4	0.084 98	0.19216	0.274 89	164.159
  O1—H1A…N5	0.083 70	0.190 20	0.271 83	164.672
  O2—H2B…O1	0.085 64	0.171 70	0.255 60	165.840

  图 4



  图 4.  化合物1的一维菱形氢键链状(a)和100 K时的二维氢键层状结构(b)

  Figure 4.  One-dimensional hydrogen⁃bonding chain of compound 1 (a) and 2D hydrogen-bonding layered structure at 100 K (b)

  下载: 全尺寸图片 幻灯片

  表 3



  表 3  化合物1的主要键长和键角

  Table 3.  Selected bond lengths (nm) and bond angles (°) of compound 1

  下载: 导出CSV

  LT
  Co1—C1	0.188 67(18)	N2—C2	0.115 00(2)	Co2 —C6	0.190 58(19)
  Co1—C2	0.189 64(19)	N3—C3	0.115 30(2)	N4—C4	0.115 20(3)
  Co1—C3	0.188 94(18)	Co2—C4	0.190 20(2)	N5—C5	0.115 50(2)
  N1—C1	0.114 90(2)	Co2—C5	0.189 28(18)	N6—C6	0.115 10(2)
  C1—Co1—C2i	88.50(7)	C4 — Co2 —C6	89.40(8)	N3—C3—Co1	177.01(16)
  C1i—Co1—C3i	89.74(8)	C5 — Co2 —C6	89.77(9)	N4—C4—Co2	178.16(15)
  C2i—Co1—C3i	87.85(7)	N1—C1—Co1	178.38(16)	N5—C5—Co2	177.55(17)
  C4ii—Co2—C5ii	91.33(7)	N2—C2—Co1	176.08(15)	N6—C6—Co2	179.18(19)
  RT
  Co1—C1	0.189 59(15)	N2—C2	0.114 55(19)	Co2 —C6	0.190 69(16)
  Co1—C2	0.188 75(15)	N3—C3	0.114 10(2)	N4—C4	0.114 70(2)
  Co1—C3	0.188 59(15)	Co2—C4	0.189 89(15)	N5—C5	0.115 10(2)
  N1—C1	0.114 87(19)	Co2—C5	0.189 25(15)	N6—C6	0.114 80(2)
  C1i—Co1—C2i	87.97(6)	C4—Co2—C6	90.55(6)	N3—C3—Co1	178.36(15)
  C1i—Co1—C3	91.46(6)	C5ii—Co2—C6ii	89.71(7)	N4—C4—Co2	178.22(13)
  C2i—Co1—C3i	90.33(7)	N1—C1—Co1	176.49(13)	N5—C5—Co2	177.96(14)
  C4ii—Co2—C5ii	88.47(6)	N2—C2—Co1	177.25(14)	N6—C6—Co2	179.45(18)
  Symmetry codes: i 1-x, 1-y, 1-z; ii -x, 1-y, 1-z.

  在b轴方向上，二维层状结构之间通过O—只… N氢键相互作用形成三维框架结构(图 5a)。其氢键键长(O…N)为0.271 46 nm(LT)、0.271 83 nm(RT)，键角为166.544°(LT)、164.672°(RT)，随温度升高键角减少1.12%(表 2)。在三维框架内，以钴离子为顶点可形成六面体结构(图 5b)，其长、宽、高随着温度升高增长0.11%、0.14%、0.37%，其夹角也发生一定的改变。三维框架结构的伸缩与结构变形易于导致晶体性质发生改变，产生相变、介电异常等物理性能。

  图 5



  图 5.  化合物1的三维框架结构(a)和100、296 K时的结构(b)

  Figure 5.  Three-dimensional framework structure (a) and the structures at 100, 296 K (b) of compound 1

  下载: 全尺寸图片 幻灯片

  (H₂Dabco)²⁺阳离子以N—H…O与N—H…N氢键相互作用镶嵌于三维框架空腔内，沿着6轴形成圆筒状囊型结构(图 6)，其相互连接的氢键的键长和键角随着温度上升都发生明显的改变。三维框架结构为(H₂Dabco)²⁺阳离子转动提供了有利的空间，与上文分析(H₂Dabco)²⁺阳离子N—C—C—N的扭转角改变和2个N原子之间距离缩短所呈现的离子转动结果相一致。

  图 6



  图 6.  三维框架与Dabco阳离子形成的化合物1的囊状结构

  Figure 6.  Sack-like structure of compound 1 formed by 3D framework and Dabco cation

  下载: 全尺寸图片 幻灯片

  2.2   化合物1的红外光谱

  以KBr压片的方式通过红外光谱仪对化合物1在4 000〜400 cm^-1范围内进行FT-IR测试，结果如图 7所示。通过IR谱图的特征峰分析显示：384 cm^-1为水分子的O—H伸缩振动峰，3 010、2 807、2 621 cm^-1处弥漫的较强吸收谱带为一NH⁺伸缩振动峰，2 129 cm^-1处显示的非常强的谱带为一C三N伸缩振动峰，1196cm^-1处为一C+N伸缩振动峰。光谱图结果确认化合物1中存在钴氰酸、Dabco和溶剂水分子等。

  图 7

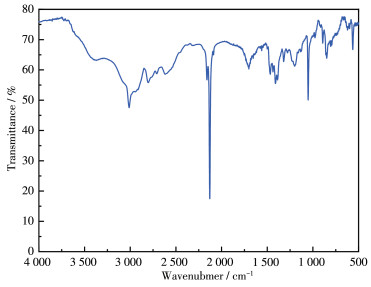

  图 7.  化合物1的IR谱图

  Figure 7.  IR spectrum of compound 1

  下载: 全尺寸图片 幻灯片

  2.3   化合物1的XRD与TG分析

  在室温条件下，使用粉末X射线衍射仪在20角度10°~50范围内，对化合物1粉末样品进行测试，图 8a为化合物1在室温(296 K)下的XRD图，图 8b为该化合物由室温单晶结构模拟得到的XRD图，通过对比两图显示实验数据与模拟数据峰位吻合度较好，强度略微不同，表明化合物1为单一纯相晶体材料，且粉末单晶X射线测试数据与晶体结构一致。

  图 8

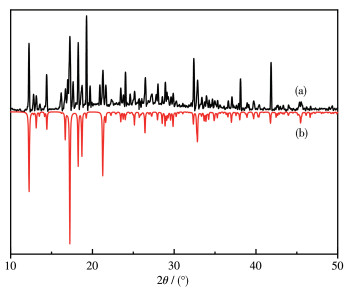

  图 8.  化合物1的XRD图(a)和模拟XRD图(b)

  Figure 8.  XRD pattern (a) and simulated XRD pattern (b) of compound 1

  下载: 全尺寸图片 幻灯片

  氮气保护下，在温度为300~850 K范围内，以10 IK.min^-1的升温速度对化合物1进行TG测试，结果如图 9所示。TG曲线显示化合物1的质量损失可分为3个阶段，350~476 K范围内为第一阶段，分解质量比例为10.19%，与1分子水和1个水合质子理论失重值相符。476~567 K范围内为第二阶段，分解质量比例为30.90%，与化合物1中(H2Dabco)²⁺阳离子理论失重值大致相同。567〜827 K范围内为第三阶段，分解质量比例为37.49%，当温度高于827 K时，化合物1不再分解，剩余质量比例为21.42%，第三阶段与剩余阶段的质量之和与钴氰酸的理论失重值相近，推测第三阶段为钴氰酸阴离子分解，并且钴氰酸未完全分解。由此表明化合物1的热分解情况与晶体结构解析结果相符合。

  图 9

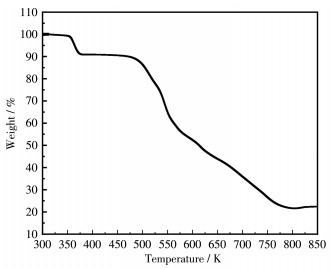

  图 9.  化合物1的TG曲线

  Figure 9.  TG curve for compound 1

  下载: 全尺寸图片 幻灯片

  2.4   DSC分析

  具有微观形变的晶体材料由于在同一相中存在多种稳定状态，受到外界条件刺激(如温度、压力、光、电等)的情况下，易引起微观结构有序程度的改变，导致表观物理性能的突变。上述化合物1的结构分析显示其单晶结构中存在Dabco分子扭动与三维框架伸缩变形。DSC测试作为检测晶体材料在温度变化下是否发生相变和微观状态变换的有效表征手段之一，已被广泛应用在晶体热能性质的分析中。因此，在氮气氛围的保护下，在190~290K温度范围内，采取10 K.min^-1的变温速率对化合物1进行DSC测试，结果如图 10所示。化合物1在降温过程中曲线没有变化，但升温过程中在254 K附近出现一个明显的吸热峰，吸热范围在245~265 K之间，由于晶体有序程度没有改变，且未发生化学键的断裂以及重组，只出现键角的微小变化，表明化合物1发生位移型单程相变。

  图 10

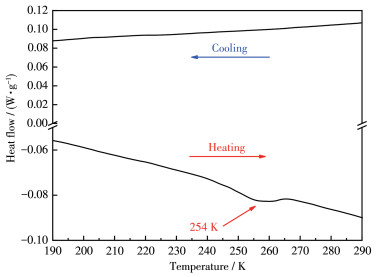

  图 10.  化合物1的DSC曲线

  Figure 10.  DSC curve of compound 1

  下载: 全尺寸图片 幻灯片

  2.5   介电性质测定

  研究显示晶体内出现分子扭动或框架结构位移等现象会产生相变，易于导致晶体介电性能异常。选择尺寸适宜的晶体，通过单晶X射线衍射仪确定晶体的a、b、c三个轴向，由于电介质晶体材料往往拥有较高的电阻率，因而分别将3个轴向的晶体通过导电银胶和铜丝制成电容器，在温度230〜 260 K、频率500 Hz~100 kHz范围内分别进行变温- 变频介电测试。图 11a〜11c分别为化合物1在a、b、c三个轴向的升温介电常数曲线图。在230~245 K之间，化合物1三个轴向的不同频率下的介电常数没有发生显著改变，当温度超过245 K时，3个轴向的介电常数均开始升高。a轴方向于250 K发生明显的台阶型介电异常现象；轴方向于252 K突跃产生介电异常峰，255 K时曲线再次骤然增高，出现2处较弱的介电异常峰; 在c轴方向可以观察到曲线于247 K迅速上升并在250 K左右呈现2次较弱的台阶型介电异常峰，3个轴向的介电常数产生明显的各向异性。通过介电测试与DSC测试结果可知，升温过程中，产生介电异常和相变的温度相吻合，再次证明化合物1在升温过程中发生相变。根据单晶结构分析推测，(H₂Dabco)²⁺阳离子在晶体内部结构发生的弹簧式扭动、晶体框架的伸缩变形导致介电各向异性及结构相变产生(图 11d)。

  图 11



  图 11.  (a~c) 化合物1的不同晶轴方向的介电常数随温度的变化; (d) 化合物1的介电各向异性及结构相变机理图

  (a) axis a, (b) axis b, (c) axis c

  Figure 11.  (a-c) Dielectric constant of compound 1 in different crystal axis directions varying with temperature; (d) Dielectric anisotropy and structural phase transition mechanism diagram of compound 1

  下载: 全尺寸图片 幻灯片

  3.   结论

  以Dabco、钴氰酸为原料, 在水和甲醇混合溶液内于室温下通过自然蒸发法获得新型晶体材料(H₃O)(H₂Dabco)[Co(CN)₆]·H₂O (1)，并对其结构和性能进行了测试及分析。化合物1中钴氰酸阴离子、水分子与水合质子之间由O—H…N、O—H…O、N—H …O氢键相互作用形成以钴离子为顶点的三维框架，(H₂Dabco)²+阳离子通过N—H…N与O—H…N氢键镶嵌在框架中，形成囊状结构。当温度从低温升至室温时，钴氰酸阴离子形成的八面体发生扭曲，(H₂Dabco)²+阳离子在三维框架中发生弹簧式扭动与转动，这2种变化使框架结构出现明显的伸缩变形，导致化合物1在254 K时产生相变。介电测试显示在a、b、c轴于250 K附近发生介电异常，呈现显著的各向异性。结果表明化合物1是一种新颖的介电各向异性相变型材料，可为电子材料的开发提供具有价值的设计参考。
