双官能膦配体-金(Ⅰ)高效催化合成1, 5-苯并二氮（䓬）

引用本文: 郑康河, 周丙伟, 金红卫, 刘运奎. 双官能膦配体-金(Ⅰ)高效催化合成1, 5-苯并二氮（䓬）[J]. 有机化学, 2020, 40(8): 2520-2525. doi: 10.6023/cjoc202003024 shu

Citation: Zheng Kanghe, Zhou Bingwei, Jin Hongwei, Liu Yunkui. Bifunctional Phosphine Ligand-Enabled Gold(Ⅰ)-Catalyzed Efficient Synthesis of 1, 5-Benzodiazepines[J]. Chinese Journal of Organic Chemistry, 2020, 40(8): 2520-2525. doi: 10.6023/cjoc202003024 shu

双官能膦配体-金(Ⅰ)高效催化合成1, 5-苯并二氮（䓬）

浙江工业大学化学工程学院绿色化学与技术国家重点实验室培育基地杭州 310014

通讯作者: 刘运奎, ykuiliu@zjut.edu.cn

基金项目:

国家自然科学基金（Nos.21772176，21372201）和浙江省自然科学基金（No.LY20B020013）资助项目

摘要: 在室温条件下，使用双官能膦-金(Ⅰ)催化剂催化邻苯二胺与炔烃进行亲核加成/环化反应，一步合成1，5-苯并二氮（䓬）类化合物.该反应具有原子经济性高、原料简单易得、操作便捷及反应温和等优点.

关键词:

English

Bifunctional Phosphine Ligand-Enabled Gold(Ⅰ)-Catalyzed Efficient Synthesis of 1, 5-Benzodiazepines

State Key Laboratory Breeding Base of Green Chemistry-Synthesis Technology, College of Chemical Engineering, Zhejiang University of Technology, Hangzhou 310014

Corresponding author: Liu Yunkui, E-mail: ykuiliu@zjut.edu.cn

Received Date: 09 March 2020
Revised Date: 28 May 2020
Available Online: 01 August 2020
Fund Project:

Project supported by the National Natural Science Foundation of China (Nos. 21772176, 21372201), and the Natural Science Foundation of Zhejiang Province(No. LY20B020013)

Abstract: At room temperature, a bifunctional phosphine-gold(Ⅰ) catalyst was used to catalyze the nucleophilic addition/cyclization reaction of o-phenylenediamines with alkynes to generate 1, 5-benzodiazepines in one step. The reaction has the advantages of high atomic-economy, simple raw materials, convenient operation and mild reaction conditions.

Key words:

苯并二氮䓬类化合物是一类重要的具有药理活性的杂环化合物, 具有镇静、催眠、抗炎、抗神经性等功能, 在医药领域有着广泛的应用^[1].例如, 用于治疗精神分裂症的氯氮平和洛沙平^[2], 以及HIV (human immunodeficiency virus)衣壳装配抑制剂^[3]等都具有苯并二氮䓬骨架. 1, 5-苯并二氮䓬类化合物不仅本身具有潜在的药理活性, 而且还可作为一些稠环类化合物的重要合成中间体^[4].因此, 研究简便、高效的苯并二氮䓬类化合物的合成方法具有重要的意义.

1, 5-苯并二氮䓬类化合物传统的合成方法主要是通过邻苯二胺与α, β-不饱和酮^[5]、β-卤代酮^[6]或者酮类^[7]化合物进行缩合反应.但是, 此类缩合方法原子经济性偏低.鉴于炔烃是制备酮类化合物的前体, 因此, 如果能够直接以炔烃作为底物来合成苯并二氮䓬类化合物, 不仅能够解决步骤经济性问题, 而且能够有效提高反应的原子经济性. 2012年, Maiti等^[8]报道了邻苯二胺与炔烃在HgOTf₂催化下合成1, 5-苯并二氮䓬.这个方法实现了更为原子经济性的合成, 但却使用了高毒的含汞催化剂. 2012年我们课题组^[9]以及2014年Luo课题组^[10]分别报道了使用金催化剂来替代汞催化剂, 实现了由邻苯二胺与炔烃直接合成苯并二氮䓬类化合物, 但都需要较高的反应温度.我们发现在较高的温度下, 金催化剂容易失活, 从而影响金的催化效率.这种在较高温度下金催化剂容易失活的现象是金催化反应中较为常见的问题, 尤其是在有胺类化合物参与的加成反应中更易发生^[11-12].因此, 如何通过配体的设计提高金催化剂的活性和稳定性, 避免金催化剂失活一直是金催化领域受到关注的课题.

近些年来, “受阻路易斯酸碱对”理论受到了化学界的广泛关注^[13].具有“受阻路易斯酸碱对”的分子中同时存在路易斯酸和路易斯碱活化中心, 它们能够对小分子的化学键进行协同“推拉式”(push and pull)活化作用, 从而能够加速化学键的断裂.受“受阻路易斯酸碱对”理论启发, Zhang课题组^[14]巧妙地把这种理念运用到具有Lewis酸/碱双活化中心的金催化剂的设计上.在这些催化剂中, 他们使用的是一类结构新颖的联苯型膦配体.与常用的Buchwald膦配体不同, 这些新型配体仍以2-联苯基膦为骨架, 但都在其悬挂的苯环下半部分安装有独特的碱性官能团.当与金配位之后, 所形成的金催化剂既具有以金为中心的Lewis酸活化中心, 同时又具有以碱性基团为中心的Lewis碱活化中心.因此, 在具体反应中, 利用一价金络合物[配体-金(Ⅰ)-底物]的独特的线性结构(Scheme 1a)能形成受阻Lewis酸碱对, 从而实现这些碱性官能团和亲核试剂之间的有益相互作用, 达到催化体系对反应过渡态的双重协同活化作用, 从而可以极大地提高金的催化活性、降低金的催化用量以及实现温和条件下的金催化反应.基于以上背景及在金催化方面的兴趣^{[9, 15]}, 我们在此报道一例双官能化膦配体金(Ⅰ)催化邻苯二胺与炔烃的亲核加成/环化反应, 于室温条件下高效合成了1, 5-苯并二氮䓬类化合物(Scheme 1b).

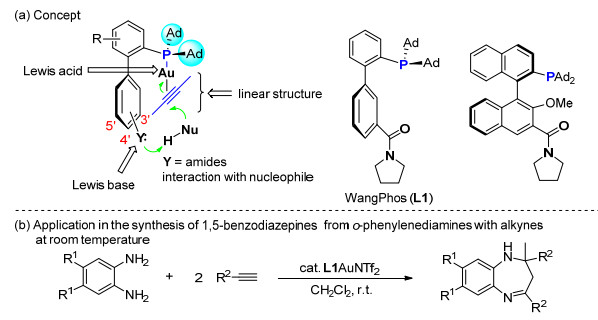

图式 1

图式 1. 双官能膦-金(Ⅰ)高效催化亲核试剂对炔烃加成示意图及其应用于合成1, 5-二氮杂䓬

Scheme 1. Illustration of gold(Ⅰ)-catalyzed highly efficient activation of the addition of nucleophiles across alkynes enabled by bifunctional phosphine ligands and application in the synthesis of 1, 5-benzodiazepines

下载: 全尺寸图片幻灯片

1. 结果与讨论

1.1 反应条件的优化

首先, 以邻苯二胺和苯乙炔为模板底物, 优化了合适的反应条件(表 1).以Ph₃PAuNTf₂ (5 mol%)为催化剂, 在CHCl₃中于室温条件下反应24 h, 只得到42%的收率(Entry 1, 表 1).即便延长反应时间也不能再提高转化率, 表明金催化剂可能已经失活.当使用氮杂环卡宾配体配位的金催化剂, 如IMesAuNTf₂和IPrAuNTf₂时, 其产率大致相同(Entries 2, 3, 表 1).当使用Zhang课题组合成的具有远端酰胺碱性基团的WangPhos (L1)- AuNTf₂^[14a]时(Scheme 1a), 反应12 h收率显著提高到87% (Entry 4, 表 1).通过系统筛选配位阴离子、溶剂、催化剂用量及反应时间(Entries 4~12, 表 1), 最终发现以L1AuNTf₂ (5 mol%)为催化剂在二氯甲烷中反应6 h, 可以获得93%产率的目标化合物(Entry 9, 表 1).作为对比, 当使用同样为联苯型膦配体但没有远端酰胺基团的Ad-JohnPhos时, 目标化合物产率要低很多(Entry 13 vs. 9, 表 1).其他一价和三价金催化剂及ZnCl₂, FeCl₃等Lewis酸催化剂, 对反应没有催化效果(Entries 14~17, 表 1).控制实验表明, 没有金催化剂, 该反应不能进行(Entry 18, 表 1).

表 1

表 1 反应条件的优化^a

Table 1. Optimization of the reaction conditions

下载: 导出CSV


Entry	Catalyst (mol%)	Solvent	Time/h	Yield^b/%
1	Ph₃PAuNTf₂ (5.0)	CHCl₃	24	42
2	IMesAuNTf₂ (5.0)	CHCl₃	24	45
3	IPrAuNTf₂ (5.0)	CHCl₃	24	46
4	L1AuNTf₂ (5.0)	CHCl₃	12	87
5	L1AuOTf₂ (5.0)	CHCl₃	12	84
6	L1AuSbF₆ (5.0)	CHCl₃	12	85
7	L1AuNTf₂ (5.0)	DCE	12	90
8	L1AuNTf₂ (5.0)	Toluene	12	84
9	L1AuNTf₂ (5.0)	CH₂Cl₂	6	93
10	L1AuNTf₂ (5.0)	CH₂Cl₂	4/8	85/93
11	L1AuNTf₂ (1.0)	CH₂Cl₂	12	69
12	L1AuNTf₂ (3.0)	CH₂Cl₂	12	87
13	Ad-JohnPhosAuNTf₂ (5.0)	CH₂Cl₂	6	48
14	AuCl/AgNTf₂ (5.0)	CH₂Cl₂	12	Trace
15	AuCl₃/3AgNTf₂ (5.0)	CH₂Cl₂	12	—
16	ZnCl₂ (5.0)	CH₂Cl₂	12	—
17	FeCl₃ (5.0)	CH₂Cl₂	12	—
18	None	CH₂Cl₂	12	—
^a Reaction conditions: 1a (0.2 mmol) and 2a (0.5 mmol), catalyst, solvent (0.5 mL), 25 ℃ under air unless otherwise noted. ^b Yield was determined by HPLC analysis using diphenyl as an internal standard.

1.2 底物的拓展

在获得最优反应条件后, 首先对邻苯二胺1的普适性进行了考察.如表 2所示, 从一系列不同取代基的邻苯二胺类化合物(1a~1e, 表 2)来看, 取代基为供电子基团反应效果优于吸电子基团(Entries 2, 3 vs. 4, 5, 表 2).接下来对炔烃2的普适性进行考察.芳香基末端炔烃, 不管是给电子基团还是吸电子基团取代的炔烃都可以顺利与邻苯二胺反应, 得到较高产率的产物(Entries 6~16, 表 2), 其中给电子基团取代的比吸电子基团取代的芳炔反应效果要好.此外, 杂环类如噻吩取代的末端炔烃与邻苯二胺反应也很顺利, 得到56%产率的目标产物(Entry 17, 表 2).最后对烷基末端炔烃和内炔也进行了考察, 发现烷基末端炔烃也能参与反应, 但效果相对较差(Entries 18, 19, 表 2), 但内炔不能参与反应(Entry 20, 表 2).当使用1 mmol规模1a时, 模板反应也能取得90%产率(Entry 1, 表 2).

表 2

表 2 邻苯二胺类化合物1和炔烃2的拓展^a

Table 2. Substrate scope for phthaline diamine 1 and alkyne 2

下载: 导出CSV


Entry	R¹	R²	Product	Yield^b/%
1	H (1a)	Ph	3aa	92 (90^c)
2	Me (1b)	Ph	3ba	92
3	MeO (1c)	Ph	3ca	94
4	Cl (1d)	Ph	3da	70
5	Br (1e)	Ph	3ea	63
6	H (1a)	4-FC₆H₄ (2b)	3ab	93
7	H	4-ClC₆H₄ (2c)	3ac	94
8	H	4-BrC₆H₄ (2d)	3ad	96
9	H	4-NCC₆H₄ (2e)	3ae	56
10	H	4-O₂NC₆H₄ (2f)	3af	45
11	H	4-MeOCOC₆H₄ (2g)	3ag	82
12	H	4-MeOC₆H₄ (2h)	3ah	80
13	H	4-MeC₆H₄ (2i)	3ai	90
14	H	4-PhC₆H₄ (2j)	3aj	84
15	H	4-PhCOC₆H₄ (2k)	3ak	86
16	H	3-BrC₆H₄ (2l)	3al	74
17	H	2-Thienyl (2m)	3am	56
18	H	Cyclopropyl (2n)	3an	40
19	H	n-C₆H₁₃ (2o)	3ao	47
20	H	But-1-yn-1-ylbenzene (2p)	3ap	0
^a Reaction conditions: 1 (0.2 mmol) and 2 (0.5 mmol), L1AuNTf₂ (5.0 mol%), CH₂Cl₂ (0.5 mL), 25 ℃ for 6 h under air unless otherwise noted. ^b Isolated yields. ^c The yield was obtained when using 1 mmol-scale of 1a.

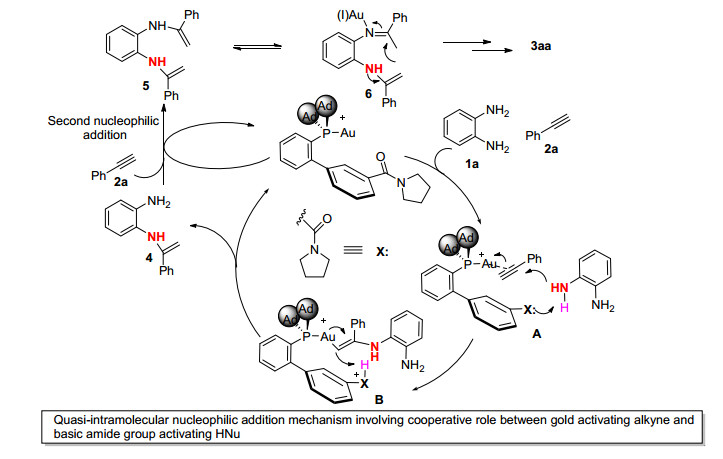

根据相关文献报道^{[9-10, 14]}, 我们提出了该反应的可能机理(Scheme 2).在胺与炔烃的亲核加成过程中, 由于金催化剂中远端的酰胺基团可以通过氢键与胺基发生作用, 使得该亲核加成反应有类似“准分子内亲核加成反应”(quasi-intramolecular nucleophilic addition)的性质^[14], 从而有利于反应的加速进行.

图式2

图式2. 可能的反应机理

Scheme 2. Proposed mechanism

下载: 全尺寸图片幻灯片

2. 结论

通过使用具有远端碱性酰胺基团的联苯型膦配体(WangPhos, L1), 实现了在室温条件下金(Ⅰ)催化的邻苯二胺类化合物和炔烃的亲核加成/环化反应, 高效构建了1, 5-苯并二氮䓬类化合物.该反应具有原子经济性高、原料易得、操作简单、反应条件温和等优点, 且可有效避免金催化剂的失活现象.

3. 实验部分

3.1 仪器与试剂

¹H NMR和¹³C NMR均在德国Bruker公司500 MHz核磁共振仪上测定, CDCl₃为溶剂, TMS为内标; 柱色谱分离使用100~200目硅胶, 以石油醚和乙酸乙酯为洗脱剂.实验所用试剂均购于Aladdin试剂公司.

3.2 实验方法

在10 mL反应管中加入邻苯二胺(0.2 mmol)、苯乙炔(0.5 mmol)、金催化剂(5.0 mol%)和二氯甲烷(0.5 mL), 然后在室温搅拌下反应6 h.停止反应后, 反应液中加入100~200目硅胶, 减压除去溶剂, 然后用柱层析分离提纯, 洗脱剂为石油醚和乙酸乙酯(V/V＝10/1), 得到1, 5-苯并二氮䓬类化合物.

2, 3-二氢-2-甲基-2, 4-二苯基-1H-1, 5-二苯并二氮䓬 (3aa):产率92%.黄色固体, m.p. 150~152 ℃ (lit.^[9] m.p. 150~152 ℃); ¹H NMR (500 MHz, CDCl₃) δ: 7.66 (dd, J＝7.3, 1.2 Hz, 4H), 7.44~7.21 (m, 7H), 7.15~7.09 (m, 2H), 6.88 (dd, J＝7.4, 1.7 Hz, 1H), 3.57 (s, 1H), 3.19 (d, J＝13.2 Hz, 1H), 3.02 (d, J＝13.2 Hz, 1H), 1.80 (s, 3H); ¹³C NMR (126 MHz, CDCl₃) δ: 167.5, 147.5, 140.0, 139.5, 138.0, 129.6, 128.6, 128.2, 127.9, 127.0, 127.0, 126.3, 125.4, 121.5, 121.4, 73.5, 43.0, 29.8.

2, 3-二氢-2, 7, 8-三甲基-2, 4-二苯基-1H-1, 5-苯并二氮䓬(3ba):产率92%.黄色固体, m.p. 135~138 ℃ (lit.^[9] m.p. 137~139 ℃); ¹H NMR (500 MHz, CDCl₃) δ: 7.66~7.54 (m, 4H), 7.32~7.27 (m, 2H), 7.27~7.22 (m, 3H), 7.21~7.17 (m, 1H), 7.14 (s, 1H), 6.66 (s, 1H), 3.44 (s, 1H), 3.14 (d, J＝13.2 Hz, 1H), 2.98 (d, J＝13.2 Hz, 1H), 2.27 (d, J＝1.6 Hz, 6H), 1.76 (s, 3H); ¹³C NMR (126 MHz, CDCl₃) δ: 166.9, 147.9, 139.9, 137.7, 135.9, 134.9, 129.7, 129.6, 129.5, 128.3, 128.0, 127.0, 127.0, 125.5, 122.3, 73.2, 43.3, 29.91, 19.4, 18.8.

7, 8-二甲氧基-2, 3-二氢-2-甲基-2, 4-二苯基-1H-1, 5-苯并二氮䓬(3ca):产率94%.橙红色油状物; ¹H NMR (500 MHz, CDCl₃) δ: 7.63~7.57 (m, 4H), 7.33~7.17 (m, 6H), 6.94 (s, 1H), 6.39 (s, 1H), 3.89 (s, 6H), 3.40 (s, 1H), 3.17 (d, J＝13.2 Hz, 1H), 2.98 (d, J＝13.2 Hz, 1H), 1.75 (s, 3H); ¹³C NMR (126 MHz, CDCl₃) δ: 166.7, 147.6, 147.4, 144.1, 139.8, 133.1, 131.6, 129.4, 128.2, 128.0, 127.0, 126.8, 125.3, 112.0, 104.9, 73.8, 56.1, 56.1, 43.4, 29.8; HRMS (ESI) calcd for C₂₄H₂₅N₂O₂ [M+H]⁺373.1911, found 373.1919.

7, 8-二氯-2, 3-二氢-2-甲基-2, 4-二苯基-1H-1, 5-苯并二氮䓬(3da):产率70%.黄色固体, m.p. 159~161 ℃ (lit.^[10] m.p. 161~162 ℃); ¹H NMR (500 MHz, CDCl₃) δ: 7.58~7.55 (m, 4H), 7.43 (s, 1H), 7.37~7.31 (m, 1H), 7.31~7.18 (m, 5H), 6.93 (s, 1H), 3.62 (s, 1H), 3.19 (d, J＝13.4 Hz, 1H), 2.98 (d, J＝13.5 Hz, 1H), 1.77 (s, 3H); ¹³C NMR (126 MHz, CDCl₃) δ: 168.7, 146.8, 139.2, 139.0, 137.8, 130.2, 129.9, 128.8, 128.4, 128.1, 127.3, 127.1, 125.3, 124.1, 121.8, 72.8, 43.2, 29.9.

7, 8-二溴-2, 3-二氢-2-甲基-2, 4-二苯基-1H-1, 5-苯并二氮䓬(3ea):产率63%.橙色油状物; ¹H NMR (500 MHz, CDCl₃) δ: 7.59~7.52 (m, 5H), 7.36~7.31 (m, 1H), 7.30~7.18 (m, 5H), 7.12 (s, 1H), 3.64 (s, 1H), 3.20 (d, J＝13.4 Hz, 1H), 2.98 (d, J＝13.5 Hz, 1H), 1.78 (s, 3H); ¹³C NMR (126 MHz, CDCl₃) δ: 168.7, 146.8, 139.8, 139.1, 138.5, 133.1, 130.2, 128.5, 128.1, 127.4, 127.2, 125.3, 124.9, 120.9, 115.3, 72.8, 43.3, 30.1; HRMS (ESI) calcd for C₂₂H₁₉Br₂N₂ [M+H]⁺ 468.9910, found 468.9915.

2, 4-双(4-氟苯基)-2, 3-二氢-2-甲基-1H-1, 5-苯并二氮䓬(3ab):产率93%.黄色固体, m.p. 104~106 ℃ (lit.^[9] m.p. 106~107 ℃); ¹H NMR (500 MHz, CDCl₃) δ: 7.63~7.52 (m, 4H), 7.36~7.30 (m, 1H), 7.13~7.05 (m, 2H), 6.96~6.90 (m, 4H), 6.88~6.82 (m, 1H), 3.43 (s, 1H), 3.10 (d, J＝13.2 Hz, 1H), 2.91 (d, J＝13.3 Hz, 1H), 1.77 (s, 3H); ¹³C NMR (126 MHz, CDCl₃) δ: 166.3, 163.89 (d, J＝250.5 Hz), 161.83 (d, J＝246.2 Hz), 143.13 (d, J＝3.1 Hz), 140.1, 137.6, 135.6 (d, J＝3.0 Hz), 129.0 (d, J＝8.6 Hz), 128.4, 127.34 (d, J＝8.0 Hz), 126.4, 122.0, 121.5, 115.0 (d, J＝21.6 Hz), 114.9 (d, J＝21.1 Hz), 73.6, 43.1, 29.8.

2, 4-双(4-氯苯基)-2, 3-二氢-2-甲基-1H-1, 5-苯并二氮䓬(3ac):产率94%.黄色固体, m.p. 143~147 ℃ (lit.^[9] m.p. 144~146 ℃); ¹H NMR (500 MHz, CDCl₃) δ: 7.72~7.67 (m, 2H), 7.63~7.59 (m, 2H), 7.55~7.49 (m, 4H), 7.33 (dd, J＝7.8, 1.5 Hz, 1H), 7.17~7.14 (m, 1H), 7.10~7.07 (m, 1H), 6.89 (dd, J＝7.8, 1.3 Hz, 1H), 3.61 (s, 1H), 3.22 (d, J＝13.5 Hz, 1H), 2.96 (d, J＝13.5 Hz, 1H), 1.81 (s, 3H); ¹³C NMR (126 MHz, CDCl₃) δ: 164.3, 152.2, 143.0, 138.9, 137.3, 132.2, 131.9, 129.4, 127.5, 127.2, 126.6, 122.1, 121.3, 118.4, 113.3, 111.2, 73.4, 42.8, 30.0.

2, 4-双(4-溴苯基)-2, 3-二氢-2-甲基-1H-1, 5-苯并二氮䓬(3ad):产率96%.棕色固体, m.p. 144~147 ℃ (lit.^[9] m.p. 148~150 ℃); ¹H NMR (500 MHz, CDCl₃) δ: 7.51~7.36 (m, 8H), 7.31 (dd, J＝7.6, 1.7 Hz, 1H), 7.13~7.06 (m, 2H), 6.85 (dd, J＝7.5, 1.5 Hz, 1H), 3.09 (d, J＝13.3 Hz, 1H), 2.91 (d, J＝13.3 Hz, 1H), 1.75 (s, 3H); ¹³C NMR (126 MHz, CDCl₃) δ: 166.1, 146.4, 139.9, 138.3, 137.6, 131.4, 131.3, 128.7, 128.6, 127.4, 126.7, 124.6, 122.0, 121.5, 121.2, 73.5, 42.9, 29.8.

2, 4-双(4-氰基苯基)-2, 3-二氢-2-甲基-1H-1, 5-苯并二氮䓬(3ae):产率56%.黄色油状物; ¹H NMR (500 MHz, CDCl₃) δ: 7.72~7.67 (m, 2H), 7.63~7.59 (m, 2H), 7.55~7.49 (m, 4H), 7.33 (dd, J＝7.8, 1.5 Hz, 1H), 7.16~7.14 (m, 1H), 7.09~7.07 (m, 1H), 6.89 (dd, J＝7.8, 1.3 Hz, 1H), 3.61 (s, 1H), 3.22 (d, J＝13.5 Hz, 1H), 2.96 (d, J＝13.5 Hz, 1H), 1.81 (s, 3H); ¹³C NMR (126 MHz, CDCl₃) δ: 164.3, 152.2, 143.0, 138.9, 137.3, 132.2, 131.9, 129.4, 127.5, 127.2, 126.6, 122.1, 121.3, 118.4, 113.3, 111.2, 73.4, 42.8, 30.0; HRMS (ESI) calcd for C₂₄H₁₉N₄ [M+H]⁺ 363.1604, found 363.1601.

2, 4-双(4-硝基苯基)-2, 3-二氢-2-甲基-1H-1, 5-苯并二氮䓬(3af)^[16]:产率45%.橙色油状物; ¹H NMR (500 MHz, CDCl₃) δ: 8.07 (d, J＝8.7 Hz, 4H), 7.79~7.67 (m, 4H), 7.36 (dd, J＝7.8, 1.5 Hz, 1H), 7.20~7.16 (m, 1H), 7.12~7.09 (m, 1H), 6.91 (dd, J＝7.8, 1.2 Hz, 1H), 3.68 (s, 1H), 3.32 (d, J＝13.6 Hz, 1H), 3.02 (d, J＝13.6 Hz, 1H), 1.85 (s, 3H); ¹³C NMR (126 MHz, CDCl₃) δ: 163.8, 154.0, 148.4, 147.0, 144.7, 138.8, 137.2, 129.6, 127.8, 127.6, 126.9, 123.6, 123.4, 122.2, 121.3, 73.3, 42.9, 30.2.

2, 4-双(4-甲氧羰基苯基)-2, 3-二氢-2-甲基-1H-1, 5-苯并二氮䓬(3ag):产率82%.橙色油状物; ¹H NMR (500 MHz, CDCl₃) δ: 7.92~7.83 (m, 4H), 7.66 (d, J＝8.6 Hz, 2H), 7.59 (d, J＝8.6 Hz, 2H), 7.35~7.33 (m, 1H), 7.13~7.05 (m, 2H), 6.87 (dd, J＝7.7, 1.4 Hz, 1H), 3.89 (t, J＝6.2 Hz, 6H), 3.60 (s, 1H), 3.22 (d, J＝13.4 Hz, 1H), 2.96 (d, J＝13.4 Hz, 1H), 1.78 (s, 3H); ¹³C NMR (126 MHz, CDCl₃) δ: 166.7, 166.7, 166.0, 152.2, 143.2, 139.6, 137.6, 130.9, 129.6, 129.3, 129.0, 128.9, 126.9, 126.8, 125.7, 121.9, 121.4, 73.8, 52.1, 52.0, 42.9, 30.0; HRMS (ESI) calcd for C₂₆H₂₅N₂O₄ [M+H]⁺ 429.1809, found 429.1804.

2, 4-双(4-甲氧基苯基)-2, 3-二氢-2-甲基-1H-1, 5-苯并二氮䓬(3ah):产率80%.黄色固体, m.p. 115~118 ℃(lit.^[9] m.p. 118~120 ℃); ¹H NMR (500 MHz, CDCl₃) δ: 7.66~7.60 (m, 2H), 7.59~7.52 (m, 2H), 7.36~7.30 (m, 1H), 7.10~7.03 (m, 2H), 6.87~6.76 (m, 5H), 3.80 (d, J＝19.5 Hz, 6H), 3.45 (s, 1H), 3.07 (d, J＝13.2 Hz, 1H), 2.93 (d, J＝13.2 Hz, 1H), 1.75 (s, 3H); ¹³C NMR (126 MHz, CDCl₃) δ: 167.1, 161.0, 158.5, 140.7, 140.1, 138.0, 132.3, 128.8, 128.2, 126.6, 125.9, 121.8, 121.5, 113.5, 113.4, 73.3, 55.3, 55.3, 42.8, 29.7.

2, 4-双(4-甲基苯基)-2, 3-二氢-2-甲基-1H-1, 5-苯并二氮䓬(3ai):产率90%.黄色固体, m.p. 98~99 ℃ (lit.^[9] m.p. 99~100 ℃); ¹H NMR (500 MHz, CDCl₃) δ: 7.58 (d, J＝8.2 Hz, 2H), 7.50 (d, J＝8.2 Hz, 2H), 7.36~7.31 (m, 1H), 7.14~7.02 (m, 6H), 6.86~6.81 (m, 1H), 3.53 (s, 1H), 3.09 (d, J＝13.2 Hz, 1H), 2.99 (d, J＝13.2 Hz, 1H), 2.34 (d, J＝17.9 Hz, 6H), 1.75 (s, 3H); ¹³C NMR (126 MHz, CDCl₃) δ: 167.6, 145.1, 140.4, 140.0, 138.3, 137.0, 136.7, 129.0, 128.8, 128.5, 127.2, 126.1, 125.2, 121.6, 121.4, 73.3, 42.9, 29.9, 21.3, 20.9.

2, 4-双([1, 1'-联苯]-4-基)-2, 3-二氢-2-甲基-1H-1, 5-苯并二氮䓬(3aj):产率84%.橙色油状物; ¹H NMR (500 MHz, CDCl₃) δ: 7.71 (d, J＝8.2 Hz, 4H), 7.59~7.31 (m, 16H), 7.15~7.03 (m, 2H), 6.90 (dd, J＝7.5, 1.6 Hz, 1H), 3.60 (s, 1H), 3.22 (d, J＝13.2 Hz, 1H), 3.06 (d, J＝13.2 Hz, 1H), 1.85 (s, 3H); ¹³C NMR (126 MHz, CDCl₃) δ: 167.3, 146.7, 142.4, 140.7, 140.4, 140.2, 140.1, 138.5, 138.1, 128.8, 128.8, 128.7, 127.6, 127.6, 127.3, 127.1, 127.1, 127.1, 126.7, 126.4, 126.0, 121.8, 121.5, 73.6, 43.1, 29.9; HRMS (ESI) calcd for C₃₄H₂₉N₂ [M+H]⁺ 465.2325, found 465.2329.

2, 4-双(4-苯甲酰基苯基)-2, 3-二氢-2-甲基-1H-1, 5-苯并二氮䓬(3ak):产率86%.橙色油状物; ¹H NMR (500 MHz, CDCl₃) δ: 7.75~7.62 (m, 12H), 7.61~7.53 (m, 2H), 7.45 (dd, J＝15.1, 7.4 Hz, 4H), 7.37 (dd, J＝7.7, 1.5 Hz, 1H), 7.16~7.07 (m, 2H), 6.92 (dd, J＝7.7, 1.2 Hz, 1H), 3.65 (s, 1H), 3.32 (d, J＝13.3 Hz, 1H), 3.04 (d, J＝13.3 Hz, 1H), 1.86 (s, 3H); ¹³C NMR (126 MHz, CDCl₃) δ: 196.3, 196.1, 166.1, 151.6, 142.9, 139.4, 138.2, 137.7, 137.5, 137.4, 136.4, 132.6, 132.5, 130.1, 130.0, 129.9, 129.8, 129.1, 128.3, 128.3, 127.1, 126.8, 125.7, 121.8, 121.3, 73.9, 43.1, 30.0; HRMS (ESI) calcd for C₃₆H₂₉N₂O₂ [M+H]⁺ 521.2224, found 521.2218.

2, 4-双(3-溴苯基)-2, 3-二氢-2-甲基-1H-1, 5-苯并二氮䓬(3al)^[17]:产率74%.黄色固体, m.p. 148~150 ℃ (lit.^[16] m.p. 150~153 ℃); ¹H NMR (500 MHz, CDCl₃) δ: 7.77 (t, J＝1.8 Hz, 1H), 7.66 (t, J＝1.8 Hz, 1H), 7.55~7.41 (m, 3H), 7.37~7.30 (m, 2H), 7.16~7.06 (m, 4H), 6.86 (dd, J＝7.5, 1.6 Hz, 1H), 3.45 (s, 1H), 3.07 (d, J＝13.3 Hz, 1H), 2.89 (d, J＝13.3 Hz, 1H), 1.75 (s, 3H); ¹³C NMR (126 MHz, CDCl₃) δ: 165.8, 149.4, 141.2, 139.7, 137.5, 132.6, 130.2, 130.0, 129.9, 129.5, 129.0, 128.6, 126.7, 125.4, 124.3, 122.7, 122.4, 122.0, 121.5, 73.7, 43.0, 29.6.

2, 4-二(2-噻吩基)-2, 3-二氢-2-甲基-1H-1, 5-苯并二氮䓬(3am):产率56%.棕色固体, m.p. 92~94 ℃ (lit.^[9] m.p. 90~91 ℃); ¹H NMR (500 MHz, CDCl₃) δ: 7.61 (dd, J＝5.0, 1.3 Hz, 1H), 7.34~7.23 (m, 5H), 7.19 (dd, J＝5.0, 1.4 Hz, 1H), 7.12~7.05 (m, 2H), 6.84~6.79 (m, 1H), 3.48 (s, 1H), 2.99 (d, J＝13.2 Hz, 1H), 2.89 (d, J＝13.2 Hz, 1H), 1.76 (s, 4H); ¹³C NMR (126 MHz, CDCl₃) δ: 163.6, 149.8, 143.7, 141.0, 137.6, 127.8, 126.7, 126.4, 126.3, 126.0, 125.6, 125.6, 122.4, 121.8, 120.6, 72.4, 43.8, 29.8.

2, 4-二正己基-2, 3-二氢-2-甲基-1H-1, 5-苯并二氮䓬(3an)^[9]:产率47%.黄色油状物; ¹H NMR (500 MHz, CDCl₃) δ: 7.18~7.12 (m, 1H), 7.01~6.94 (m, 2H), 6.76~6.67 (m, 1H), 2.62~2.53 (m, 2H), 2.24 (d, J＝12.9 Hz, 1H), 2.16 (d, J＝12.9 Hz, 1H), 1.71 (dt, J＝15.5, 7.5 Hz, 2H), 1.66~1.52 (m, 2H), 1.46~1.25 (m, 17H), 0.97~0.84 (m, 6H); ¹³C NMR (126 MHz, CDCl₃) δ: 175.3, 140.8, 137.9, 127.0, 125.4, 121.8, 121.7, 70.7, 43.4, 42.9, 42.5, 31.8, 31.7, 29.8, 29.2, 27.6, 26.5, 24.2, 22.6, 14.1, 14.0.

2, 4-二环丙基-2, 3-二氢-2-甲基-1H-1, 5-苯并二氮䓬 (3ao)^[9]:产率40%.黄色油状物; ¹H NMR (500 MHz, CDCl₃) δ: 7.10~7.02 (m, 1H), 6.97~6.90 (m, 2H), 6.72~6.68 (m, 1H), 2.85 (s, 1H), 2.37 (d, J＝12.8 Hz, 1H), 2.29 (d, J＝12.8 Hz, 1H), 1.86 (tt, J＝8.1, 4.8 Hz, 1H), 1.23~1.08 (m, 6H), 1.00~0.88 (m, 2H), 0.63 (td, J＝9.8, 5.5 Hz, 1H), 0.53~0.39 (m, 2H), 0.28 (td, J＝9.9, 5.3 Hz, 1H); ¹³C NMR (126 MHz, CDCl₃) δ: 175.8, 140.2, 137.84, 127.0, 125.0, 121.5, 121.4, 69.9, 43.7, 26.6, 22.5, 20.6, 9.9, 9.5, 1.3, 0.5.

辅助材料(Supporting Information)产物3aa~3ao的核磁共振表征图谱.这些材料可以免费从本刊网站(http://sioc-journal.cn/)上下载.

1. [1]
  (a) Randall, L. O.; Kappel, B. In Benzodiazepines, Eds.: Garattini, S.; Mussini, E.; Randall, L. O., Raven Press, New York, 1973, p. 27.
  (b) Smalley, R. K. In Comprehensive Organic Chemistry, Eds.: Barton, D.; Ollis, W. D., Pergamon, Oxford, 1979, Vol. 4, p. 600.
  (c) Schutz, H. Benzodiazepines, Springer, Heidelberg, 1982.
  (d) Landquist, J. K. In Comprehensive Heterocyclic Chemistry, Eds.: Katritzky, A. R.; Rees, C. W., Pergamon, Oxford, 1984, Vol. 1, pp. 166~170.
2. [2]
  Leyva-Perez, A.; Cabrero-Antonino, J. R.; Corma, A. Tetrahedron 2010, 66, 8203 and references cited therein.
3. [3]
  Fad, L. D.; Bethell, R.; Bonneau, P.; Bös, M.; Bousquet, Y.; Coordingley, M. G.; Coulombe, R.; Deroy, P.; Faucher, A.-M.; Gagnon, A.; Goudreau, N.; Grand-Maî tre, C.; Guse, I.; Hucke, O.; Kawai, S. H.; Lacoste, J.-E.; Landry, S.; Lemke, C. T.; Malenfant, E.; Mason, S.; Morin, S.; O'Meara, J.; Simoneau, B.; Titolo, S.; Yoakim, C. Bioorg. Med. Chem. Lett. 2011, 21, 398. doi: 10.1016/j.bmcl.2010.10.131
4. [4]
  (a) El-snyed, A. M.; Abdel-ghany, H.; El-snghier, A. M. M. Synth. Commun. 1999, 29, 3561.
  (b) Essaber, M.; Baouid, A.; Hasnaoui, A.; Benharref, A.; Lavergne, J. P. Synth. Commun. 1998, 28, 4097.
  (c) Reddy, K. V. V; Rao, P. S.; Ashok, D. Synth. Commun. 2000, 30, 1825.
5. [5]
  (a) Pan, X.Q.; Zou, J. P.; Huang, Z. H.; Zhang, W. Tetrahedron Lett. 2008, 49, 5302.
  (b) Nardi, M.; Cozza, A.; Maiuolo, L.; Oliverio, M.; Procopio, A Tetrahedron Lett. 2011, 52, 4827 and references cited therein.
  (c) Feng, S.-E.; Xu, F.; Shen, Q. Chin. J. Chem. 2008, 26, 861.
6. [6]
  Ried, W.; Torinus, E. Chem. Ber. 1959, 92, 2902. doi: 10.1002/cber.19590921138
7. [7]
  (a) Neochoritis, C. G.; Tsoleridis, C. A.; Sephanidou-Stephanatou, J.; Kontogiorgis, C. A.; Hadjipavlou-Litina, D. J. J. Med. Chem. 2010, 53, 8409.
  (b) Ha, S. K.; Shobha, D.; Moon, E.; Chari, M. A.; Mukkanti, K.; Kim, S. H.; Ahn, K. H.; Kim, S. Y. Bioorg. Med. Chem. Lett. 2010, 20, 3969.
  (c) Climent, M. J.; Corma, A.; Iborra, S.; Santos, L. L. Chem.-Eur. J. 2009, 15, 8834.
8. [8]
  Maiti, G.; Kayal, U.; Karmakar, R.; Bhattacharya, R. N. Tetrahedron Lett. 2012, 53, 1460. doi: 10.1016/j.tetlet.2012.01.036
9. [9]
  Qian, J.; Liu, Y.; Cui, J.; Xu, Z. J. Org. Chem. 2012, 77, 4484. doi: 10.1021/jo300543n
10. [10]
  Guo, P.; Zeng, X.; Chen, S.; Luo, M. J. Organomet. Chem. 2014, 751, 438. doi: 10.1016/j.jorganchem.2013.06.026
11. [11]
  (a) Cai, R.; Ye, X.; Sun, Q.; He, Q.; He, Y.; Ma, S.; Shi, X. ACS Catal. 2017, 7, 1087.
  (b) Young, P. C.; Green, S. L. J.; Rosair, G. M.; Lee, A.-L. Dalton Trans. 2013, 42, 9645.
12. [12]
  Chen, L.; Chen, K.; Zhu, S. Chem 2018, 4, 1208. doi: 10.1016/j.chempr.2018.02.001
13. [13]
  (a) McCahill, J. S. J.; Welch, G. C.; Stephan, D. W. Angew. Chem., Int. Ed. 2007, 46, 4968.
  (b) Stephan, D. W. Acc. Chem. Res. 2015, 48, 306.
14. [14]
  (a) Wang, Y.; Wang, Z.; Li, Y.; Wu, G.; Cao, Z.; Zhang, L. Nat. Commun. 2014, 5, 3687.
  (b) Li, X.; Liao, S.; Wang, Z.; Zhang, L. Org. Lett. 2017, 19, 3687.
  (c) Wang, Z.; Hervieu, C.; Wong, Y.-F.; Zanoni, G.; Zhang, L. J. Am. Chem. Soc. 2017, 139, 16064.
15. [15]
  (a) Liu, Y.; Qian, J.; Lou, S.; Xu, Z. J. Org. Chem. 2010, 75, 6300.
  (b) Liu, Y.; Qian, J.; Lou, S.; Zhu, J.; Xu, Z. J. Org. Chem. 2010, 75, 1309.
  (c) Liu, Y.; Zhu, J.; Qian, J.; Jiang, B.; Xu, Z. J. Org. Chem. 2011, 76, 9096.
  (d) Qian, J.; Liu, Y.; Zhu, J.; Jiang, B.; Xu, Z. Org. Lett. 2011, 13, 4220.
  (e) Liu, Y.; Zhu, J.; Qian, J.; Xu, Z. J. Org. Chem. 2012, 77, 5411.
16. [16]
  Patil, V. D.; Patil, K. P.; Sutar, N. R.; Gidh, P. V. Heterocycl. Lett. 2016, 6, 61. http://ns1.scopemed.org/?mno=227662
17. [17]
  Jeganathan, M.; Pitchumani, K. ACS Sustainable Chem. Eng. 2014, 2, 1169. doi: 10.1021/sc400560v

图式 1 双官能膦-金(Ⅰ)高效催化亲核试剂对炔烃加成示意图及其应用于合成1, 5-二氮杂䓬

Scheme 1 Illustration of gold(Ⅰ)-catalyzed highly efficient activation of the addition of nucleophiles across alkynes enabled by bifunctional phosphine ligands and application in the synthesis of 1, 5-benzodiazepines

下载: 全尺寸图片幻灯片

图式2 可能的反应机理

Scheme 2 Proposed mechanism

下载: 全尺寸图片幻灯片

表 1 反应条件的优化^a

Table 1. Optimization of the reaction conditions


Entry	Catalyst (mol%)	Solvent	Time/h	Yield^b/%
1	Ph₃PAuNTf₂ (5.0)	CHCl₃	24	42
2	IMesAuNTf₂ (5.0)	CHCl₃	24	45
3	IPrAuNTf₂ (5.0)	CHCl₃	24	46
4	L1AuNTf₂ (5.0)	CHCl₃	12	87
5	L1AuOTf₂ (5.0)	CHCl₃	12	84
6	L1AuSbF₆ (5.0)	CHCl₃	12	85
7	L1AuNTf₂ (5.0)	DCE	12	90
8	L1AuNTf₂ (5.0)	Toluene	12	84
9	L1AuNTf₂ (5.0)	CH₂Cl₂	6	93
10	L1AuNTf₂ (5.0)	CH₂Cl₂	4/8	85/93
11	L1AuNTf₂ (1.0)	CH₂Cl₂	12	69
12	L1AuNTf₂ (3.0)	CH₂Cl₂	12	87
13	Ad-JohnPhosAuNTf₂ (5.0)	CH₂Cl₂	6	48
14	AuCl/AgNTf₂ (5.0)	CH₂Cl₂	12	Trace
15	AuCl₃/3AgNTf₂ (5.0)	CH₂Cl₂	12	—
16	ZnCl₂ (5.0)	CH₂Cl₂	12	—
17	FeCl₃ (5.0)	CH₂Cl₂	12	—
18	None	CH₂Cl₂	12	—
^a Reaction conditions: 1a (0.2 mmol) and 2a (0.5 mmol), catalyst, solvent (0.5 mL), 25 ℃ under air unless otherwise noted. ^b Yield was determined by HPLC analysis using diphenyl as an internal standard.

下载: 导出CSV

表 2 邻苯二胺类化合物1和炔烃2的拓展^a

Table 2. Substrate scope for phthaline diamine 1 and alkyne 2


Entry	R¹	R²	Product	Yield^b/%
1	H (1a)	Ph	3aa	92 (90^c)
2	Me (1b)	Ph	3ba	92
3	MeO (1c)	Ph	3ca	94
4	Cl (1d)	Ph	3da	70
5	Br (1e)	Ph	3ea	63
6	H (1a)	4-FC₆H₄ (2b)	3ab	93
7	H	4-ClC₆H₄ (2c)	3ac	94
8	H	4-BrC₆H₄ (2d)	3ad	96
9	H	4-NCC₆H₄ (2e)	3ae	56
10	H	4-O₂NC₆H₄ (2f)	3af	45
11	H	4-MeOCOC₆H₄ (2g)	3ag	82
12	H	4-MeOC₆H₄ (2h)	3ah	80
13	H	4-MeC₆H₄ (2i)	3ai	90
14	H	4-PhC₆H₄ (2j)	3aj	84
15	H	4-PhCOC₆H₄ (2k)	3ak	86
16	H	3-BrC₆H₄ (2l)	3al	74
17	H	2-Thienyl (2m)	3am	56
18	H	Cyclopropyl (2n)	3an	40
19	H	n-C₆H₁₃ (2o)	3ao	47
20	H	But-1-yn-1-ylbenzene (2p)	3ap	0
^a Reaction conditions: 1 (0.2 mmol) and 2 (0.5 mmol), L1AuNTf₂ (5.0 mol%), CH₂Cl₂ (0.5 mL), 25 ℃ for 6 h under air unless otherwise noted. ^b Isolated yields. ^c The yield was obtained when using 1 mmol-scale of 1a.

下载: 导出CSV
