微波辐射下磷酸改性铌酸催化的香豆素修饰吡唑并[3, 4-<i>b</i>]吡啶衍生物的高效合成

引用本文: 林伟, 庄苍伟, 胡秀秀, 杨凤丽. 微波辐射下磷酸改性铌酸催化的香豆素修饰吡唑并[3, 4-b]吡啶衍生物的高效合成[J]. 有机化学, 2020, 40(2): 408-416. doi: 10.6023/cjoc201907026 shu

Citation: Lin Wei, Zhuang Cangwei, Hu Xiuxiu, Yang Fengli. Efficient Synthesis of Coumarin-Fused Pyrazolo[3, 4-b]pyridine Derivatives Catalyzed by Niobic Acid Modified with Phosphoric Acid under Microwave Irradiation[J]. Chinese Journal of Organic Chemistry, 2020, 40(2): 408-416. doi: 10.6023/cjoc201907026 shu

微波辐射下磷酸改性铌酸催化的香豆素修饰吡唑并[3, 4-b]吡啶衍生物的高效合成

江苏理工学院化学与环境工程学院江苏常州 213001

通讯作者: 林伟, linwei@jsut.edu.cn; 杨凤丽, yangfengli1984@hotmail.com

基金项目:
国家自然科学基金（No.21502074）、江苏省青蓝工程和江苏省研究生实践创新计划（No.SJCX19_0766）资助项目

摘要: 香豆素和吡唑并[3，4-b]吡啶骨架广泛存在于具有生物活性的天然化合物中，在药物化学中也被广泛用作药物核心单元，具有极其重要的作用.以磷酸改性铌酸作为催化剂，通过微波辐射下醛、香豆素衍生物、5-氨基吡唑的三组分反应一锅法高产率地合成一系列香豆素修饰的吡唑并[3，4-b]吡啶衍生物.该反应一步完成，具有催化剂和溶剂对环境友好，操作简单等优点.产物的结构经红外光谱、核磁共振谱及高分辨质谱予以确定.

关键词:

English

Efficient Synthesis of Coumarin-Fused Pyrazolo[3, 4-b]pyridine Derivatives Catalyzed by Niobic Acid Modified with Phosphoric Acid under Microwave Irradiation

School of Chemistry and Environmental Engineering, Jiangsu Techology of University, Changzhou, Jiangsu 213001

Corresponding author: Lin, Wei, E-mail: linwei@jsut.edu.cn; Yang, Fengli, E-mail: yangfengli1984@hotmail.com

Received Date: 19 July 2019
Revised Date: 25 August 2019
Available Online: 25 February 2020
Fund Project:
Project supported by the National Natural Science Foundation of China (No. 21502074), the Qing Lan Project of Jiangsu Province and the Postgraduate Research & Practice Innovation Program of Jiangsu Province (No. SJCX19_0766)

Abstract: Coumarin and pyrazolo[3, 4-b]pyridine are structurally essential elements in biologically active natural compounds and are extremely important in medicinal chemistry by serving as key pharmacophores in drug discovery. In this article, the efficient synthesis of coumarin-fused pyrazolo[3, 4-b]pyridine via three-component domino reaction of aldehydes, coumarin derivative and 5-aminopyrazole in one step catalyzed by niobic acid modified with phosphoric acid under microwave irradiation has been achieved. The one-pot procedure, eco-friendly catalyst and solvent as well as simple operation are the key features of this method. The structures of the products were identified by IR, NMR, and HRMS spectra.

Key words:

杂环化合物广泛存在于自然界中, 许多杂环化合物都具有潜在的药理活性, 在现有的药物和农药中杂环化合物占有很大比例.在含氮杂环化合物中, 吡唑并[3, 4-b]吡啶衍生物因具有多样的生理和药理活性被广泛关注, 如可以作为抗菌药^[1]、消炎药^[2]、抗增殖药^[3]、抗焦虑药物^[4]等.另外吡唑并[3, 4-b]吡啶衍生物还可用作高效和选择性的A1腺苷受体的抑制剂、PDE4抑制剂、p38α激酶抑制剂、GSK-3抑制剂等^[5].香豆素作为一种含氧杂环化合物的代表, 具有抗癌^[6]、抗凝血剂活性^[7]、抗HIV^[8]、抗结核^[9]、消炎^[10]、抗氧化剂^[11]、抗菌^[12]、降压^[13]等^[14]作用.

铌酸是具有独特性质的固体酸催化剂, 经低温热处理后显示出较高的酸性, 可以作为酯化、水合、氢转移、氧化、氨氧化等反应的催化剂^[15], 铌酸经质子酸改性后, 酸性增强, 催化性能稳定, 且表现出更优良的催化效果^[16].

在构建杂环化合物的方法中, 多组分反应因具有高效、高选择、反应条件温和, 操作简洁方便等特点被广泛应用^[17], 并取得了良好的合成效果.

基于香豆素和吡唑并[3, 4-b]吡啶骨架有很好的药理活性, 关于这两类物质的合成方法报道较多^[18], 但鲜有文献报道香豆素并吡唑并[3, 4-b]吡啶衍生物, 本课题组希望可以以醛为中介, 通过多组分反应合成吡啶环来实现该类化合物的合成.合成吡啶环的方法主要有Hantzsch法、Knoevenagel-Fries法、Kröhnke反应等^[19].本文以磷酸改性的铌酸为催化剂, 以醛、香豆素、5-氨基吡唑的为原料, 通过烯胺和醛、活泼亚甲基酮的三组分反应构建吡啶环, 一步高产率地合成香豆素修饰的吡唑并[3, 4-b]吡啶衍生物.

1. 结果与讨论

1.1 反应条件的筛选

在查阅文献的基础上^{[17a, 20]}, 我们合成了香豆素衍生物1a, 并以其为原料尝试多组分反应.取0.5 mmol香豆素衍生物(1a)、0.5 mmol氨基吡唑(2a)以及0.5 mmol苯甲醛(3a)为原料, 微波条件下反应20 min合成香豆素修饰的吡唑并[3, 4-b]吡啶衍生物(4a)为模板反应, 考察溶剂、催化剂的种类、用量及反应温度对反应的影响, 结果列于表 1中.

表 1

表 1 合成化合物4a反应条件筛选^a

Table 1. Optimization of the reaction conditions for the synthesis of compound 4a

下载: 导出CSV


Entry	Catalyst	Solvent	Temp./℃	Yield^b/%
1	H₃PO₄ (10 mol%)	EtOH	120	10
2	H₂SO₄ (10 mol%)	EtOH	120	23
3	HClO₃S (10 mol%)	EtOH	120	26
4	Amberlyst15 (0.02 g)	EtOH	120	32
5	HZSM-5 (0.02 g)	EtOH	120	35
6	SO₄-TiO₂ (0.02 g)	EtOH	120	38
7	SO₄-ZrO₂ (0.02 g)	EtOH	120	37
8	Nb-OH (0.02 g)	EtOH	120	46
9	Nb-OH"PO₄ (0.02 g)	EtOH	120	63
10	Nb-OH"SO₄ (0.02 g)	EtOH	120	55
11	Nb-OH"NO₃ (0.02 g)	EtOH	120	58
12	NaOH (20 mol%)	EtOH	120	—
13	Cs₂CO₃ (20 mol%)	EtOH	120	trace
14	Nb-OH"PO₄ (0.02 g)	EG	120	65
15	Nb-OH"PO₄ (0.02 g)	GL	120	69
16	Nb-OH"PO₄ (0.02 g)	DMF	120	51
17	Nb-OH"PO₄ (0.01 g)	GL	120	54
18	Nb-OH"PO₄ (0.015 g)	GL	120	70
19	Nb-OH"PO₄ (0.025 g)	GL	120	67
20	Nb-OH"PO₄ (0.015 g)	GL	100	45
21	Nb-OH"PO₄ (0.015 g)	GL	110	57
22	Nb-OH"PO₄ (0.015 g)	GL	130	76
23	Nb-OH"PO₄ (0.015 g)	GL	140	71
^a Reaction conditions: 1a (0.5 mmol), 2a (0.5 mmol), 3a (0.5 mmol), solvent (1 mL), 20 min; ^b Yield was determined by HPLC-MS.

通过表 1可以看出, 在对催化剂进行筛选时, 酸性催化剂对反应均有促进作用(Table 1, Entries 1~8), 几种固体酸的催化活性优于质子酸, 其中以铌酸(Nb₂O₅· nH₂O, Nb-OH)作为催化剂时产率最高, 液相产率达到46% (Table 1, Entry 8).为了增强铌酸的酸性, 对铌酸进行改性, 发现改性后的铌酸催化能力有一定的提高, 当使用磷酸改性的铌酸时(Nb-OH·PO₄), 产率最高为63% (Table 1, Entry 9).随后对溶剂、磷酸改性铌酸用量以及反应温度进行筛选, 发现最优的溶剂为丙三醇(GL, Table 1, Entry 15), 最佳的磷酸改性铌酸量为0.015 g (Table 1. Entry 18), 最佳微波反应温度为130 ℃ (Table 1, Entry 22).在对反应进行条件筛选时, 发现铌酸对反应有一定的催化效果, 当铌酸用磷酸进行改性后, 催化效果更好.铌酸的酸性来源于其表面的Nb-OH和OH (Brønsted酸中心)以及配位未饱和的Nb⁵⁺ (Lewis酸中心).铌酸经1 mol·L^－1磷酸处理后, 铌酸表面的酸位点强度有所增强, 强度变化如图 1所示.

图 1

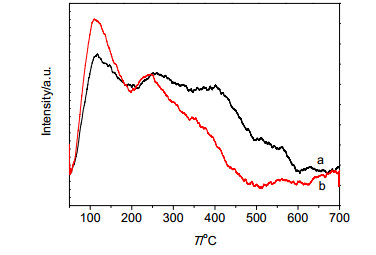

图 1. 磷酸处理前后铌酸表面的NH₃程序升温脱附图

(a) NA-p, (b) NA

Figure 1. NH₃-TPD profiles of niobic acid and niobic acid modified with phosphoric acid

下载: 全尺寸图片幻灯片

在100~500 ℃范围内有一个明显的脱附峰, 这表明铌酸表面的酸位点强度分布范围很宽, 但主要以弱酸位点和中等强度酸位点为主.磷酸处理后铌酸表面酸性增强可能是由于磷酸铌化合物的形成导致的.在实验过程中, 用NH₃-TPD对铌酸位点数目的变化进行测定, 测定结果表明铌酸表面酸位点数由3.5 mmol/g增加至4.4 mmol/g, 即经过1 mol·L^－1磷酸处理后, 铌酸的酸量增多.

1.2 底物的拓展

在最优反应条件下, 利用香豆素衍生物(1)、氨基吡唑(2)以及醛(3)的三组分反应合成了一系列香豆素修饰的吡唑并[3, 4-b]吡啶衍生物(4), 其结果见表 2.

表 2

表 2 香豆素修饰[4, 3-d]吡唑并[3, 4-b]吡啶衍生物4的合成^a

Table 2. Synthesis of coumarin-fused pyrazolo[3, 4-b]pyr idine derivatives 4

下载: 导出CSV

从表 2可以看出, 不管是芳香醛、杂芳醛还是脂肪醛, 反应都可以顺利进行, 生成相应的产物, 氨基吡唑2上的电子效应对反应的影响较大, 当R³上连有吸电子基团(Ph)时, 产率较高, 连有供电子基(CH₃)时产率明显降低(Table 2, 4g, 4h), 当R³和R⁴上同时连有供电子基团时, 反应不能顺利进行(Table 2, 4m, 4n).产物的结构经红外光谱、核磁共振氢谱和碳谱以及高分辨质谱证实, 为了进一步确定化合物的结构, 培养了化合物4k的单晶, 见图 2.

图 2

图 2. 化合物4k的单晶图

Figure 2. Crystal structure of 4k

下载: 全尺寸图片幻灯片

1.3 可能的反应机理

为了推测反应机理, 尝试先利用香豆素衍生物(1a)与乙醛(3f)为原料, 以丙三醇为溶剂, 在磷酸改性的铌酸催化下进行两组分微波反应(Scheme 1A), 反应15 min后取样利用液质联用质谱仪跟踪反应进程, 在反应体系中检测到了Knoevenagel缩合中间体A₁, 向反应体系中加入氨基吡唑2继续反应10 min (Scheme 1B), 可生成产物4k.尽管目前对确切的反应机理尚不清楚, 结合其他参考文献[21], 推测了该反应可能的反应机理(Scheme 2).首先, 磷酸改性铌酸作为固体酸催化剂活化香豆素衍生物1的酮羰基与醛3发生Knoevenagel缩合得到中间体A, 然后, 5-氨基吡唑2与A发生Michael加成反应得中间体B, 中间体B通过质子交换得更为稳定的中间体C, 再经亚胺-烯胺互变异构得到中间体D, 随后, 中间体D发生分子内的环化反应后失去催化剂改性铌酸得到中间体E, 中间体E在磷酸改性铌酸催化下, 失去一分子水生成中间体F, 中间体F在磷酸改性铌酸催化氧化下芳构化生成最终的目标产物4.

图式 1

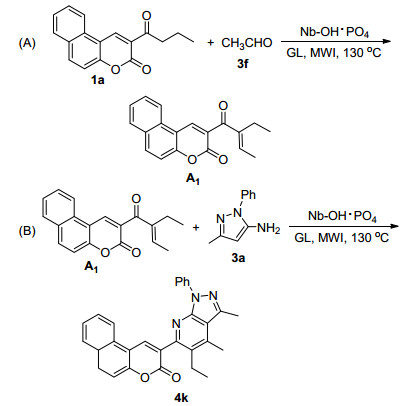

图式 1. 反应机理前期研究

Scheme 1. Preliminary mechanistic studies

下载: 全尺寸图片幻灯片

2. 结论

以固体酸磷酸改性铌酸为催化剂, 以3-酰基香豆素、5-氨基吡唑和醛为原料, 丙三醇作溶剂, 经微波辐射, 高效地合成了一系列的稠杂环化合物香豆素并[4, 3-d]吡唑并[3, 4-b]吡啶衍生物.该方法具有反应时间点, 避免烦琐的分离过程.为该类化合物的合成提供了有效方法, 对发展该类化合物的药理、生物活性和光学短、产率高、选择性好、操作简单方便、环境友好等优性质研究提供了一定的拓展空间.

图式 2

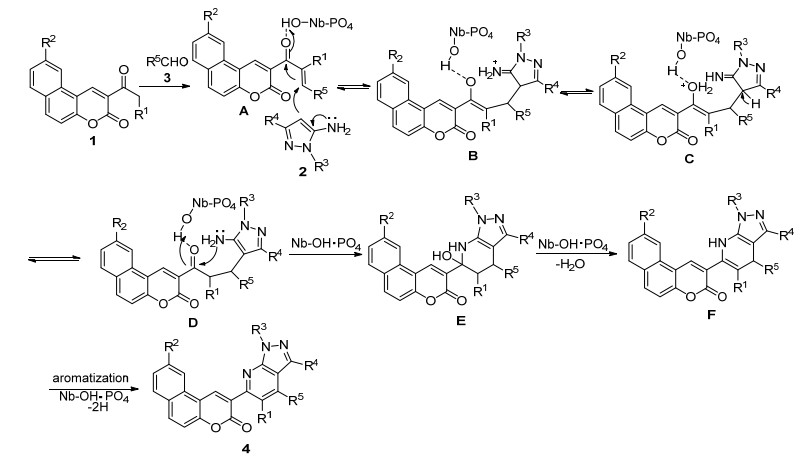

图式 2. 可能的反应机理

Scheme 2. Proposed reaction mechanism

下载: 全尺寸图片幻灯片

3. 实验部分

3.1 试剂与仪器

微波反应仪器:瑞典Initiator 2.5微波合成仪, 核磁共振谱用Bruker Avance Ⅲ-400 MHz或Varian Inova- 300 MHz型共振谱仪测定, DMSO或CF₃COOD为溶剂, TMS为内标; 红外光谱用Varian F-1000型红外光谱仪测定(KBr压片); 高分辨质谱用Bruker公司生产的microTOF-Q Ⅱ HRMS/MS质谱仪(ESI)测试; 化合物的熔点用XT-5型显微熔点测定仪测定, 温度计未校正.有机反应用薄层硅胶板(TLC)跟踪, 紫外灯检测.其他试剂均为市售分析纯.

3.2 催化剂的合成

3.2.1 硫酸改性氧化钛催化剂(SO₄-TiO₂)的制备

取氯化钛20 g置于200 mL水中, 后加入氨水调节pH值至8到9, 搅拌24 h, 陈化12 h后, 离心, 用去离子水洗涤, 放烘箱110 ℃干燥12 h后, 用0.5 mol·L^－1硫酸以10 mL/g的量浸渍固体粉末24 h, 然后离心, 用水洗涤3~4次, 65 ℃干燥12 h, 500 ℃焙烧3 h.

3.2.2 硫酸改性氧化锆催化剂(SO₄-ZrO₂)的制备

取氧氯化锆20 g置于200 mL水中, 加入氨水调节pH值至8到9, 搅拌24 h, 陈化12 h后, 离心, 用去离子水洗涤至没有氯离子, 放烘箱110 ℃干燥12 h后, 用0.5 mol·L^－1硫酸以10 mL/g的量浸渍固体粉末24 h, 然后离心, 用水洗涤3~4次, 65 ℃干燥12 h, 500 ℃焙烧3 h.

3.2.3 磷酸改性铌酸催化剂(Nb-OH·PO₄)的制备

取3 g铌酸置于40 mL的1 mol·L^－1 H₃PO₄溶液中, 室温搅拌48 h, 陈化12 h后进行离心, 用去离子水将得到沉淀洗涤, 直至pH呈中性.之后于65 ℃鼓风干燥箱中干燥12 h, 110 ℃真空干燥2 h后, 在300 ℃焙烧3 h即可.

3.2.4 硫酸改性铌酸催化剂(Nb-OH·SO₄)的制备

取3 g铌酸置于40 mL的1 mol·L^－1 H₂SO₄溶液中, 室温搅拌48 h, 陈化12 h后进行离心, 用去离子水将得到沉淀洗涤, 直至pH呈中性.之后于65 ℃鼓风干燥箱中干燥12 h, 110 ℃真空干燥2 h后, 在300 ℃焙烧3 h即可.

3.2.5 硝酸改性铌酸催化剂(Nb-OH·NO₃)的制备

取3 g铌酸置于40 mL的1 mol·L^－1 HNO₃溶液中, 室温搅拌48 h, 陈化12 h后进行离心, 用去离子水将得到沉淀洗涤, 直至pH呈中性.之后于65 ℃鼓风干燥箱中干燥12 h, 110 ℃真空干燥2 h后, 在300 ℃焙烧3 h即可.

3.3 香豆素衍生物1的合成

在微波反应瓶(10~20 mL)中, 分别加入5 mmol萘水杨醛和5 mmol的乙酰乙酸乙酯(或丙酰乙酸乙酯、丁酰乙酸乙酯), 5 mL乙醇, 加入10 mmol%哌啶作为催化剂, 微波条件下100 ℃反应15 min, 冷却至室温, 有大量黄色固体析出, 固体抽滤得到粗产物, 粗产物用95%乙醇重结晶得到香豆素1.

2-丁基-3H-苯基[f]色烯-3-酮(1a):黄色固体, m.p. 127~129 ℃; ¹H NMR (400 MHz, CDCl₃) δ: 9.21 (s, 1H, ArH), 8.91 (s, 1H, ArH), 8.06 (d, J＝8.8 Hz, 1H, ArH), 7.83 (d, J＝8.8 Hz, 1H, ArH), 7.57~7.56 (m, 1H, ArH), 7.20 (d, J＝9.2 Hz, 1H, ArH), 7.12 (dd, J＝8.8, 2.0 Hz, 1H, ArH), 3.00 (t, J＝7.2 Hz, 2H, CH₂), 1.63~1.58 (m, 2H, CH₂), 0.93 (t, J＝7.2 Hz, 3H, CH₃); ¹³C NMR (100 MHz, DMSO-d₆) δ: 197.5, 159.1, 158.9, 156.4, 142.8, 136.6, 132.1, 131.5, 124.6, 121.9, 118.6, 113.0, 111.4, 104.8, 43.9, 17.3, 14.1; IR (KBr) ν: 1734, 1626, 1557, 1513, 1383, 1109, 864 cm^－1. HRMS calcd for C₁₇H₁₄O₃ 266.0943, found 266.0951.

2-丁基-9-甲氧基-3H-苯基[f]色烯-3-酮(1b):黄色固体, m.p. 125~128 ℃; ¹H NMR (400 MHz, CDCl₃) δ: 9.01 (s, 1H, ArH), 7.86 (d, J＝8.8 Hz, 1H, ArH), 7.68 (d, J＝8.8 Hz, 1H, ArH), 7.40 (s, 1H, ArH), 7.14 (t, J＝8.4 Hz, 2H, ArH), 3.94 (s, 3H, CH₃O), 3.12 (t, J＝8.4 Hz, 2H, CH₂); 1.76~1.70 (m, 2H, CH₂), 1.00 (t, J＝8.4 Hz, 3H, CH₃); ¹³C NMR (100 MHz, CDCl₃) δ: 197.6, 159.9, 158.7, 156.0, 142.5, 135.3, 131.2, 130.2, 124.7, 121.1, 117.9, 113.1, 111.4, 100.7, 55.5, 44.0, 16.9, 13.3; IR (KBr) ν: 1730, 1667, 1601, 1556, 1513, 1386, 1365, 1196, 948, 836 cm^－1.

2-丙基-3H-苯基[f]色烯-3-酮(1c):黄色固体, m.p. 134~136 ℃; ¹H NMR (400 MHz, CDCl₃) δ: 9.15 (s, 1H, ArH), 8.74 (s, 1H, ArH), 7.90 (d, J＝8.8 Hz, 1H, ArH), 7.66 (d, J＝8.8 Hz, 1H, ArH), 7.41~7.40 (m, 1H, ArH), 7.04 (d, J＝8.8 Hz, 1H, ArH), 6.95 (dd, J＝8.8, 2.0 Hz, 1H, ArH), 3.14~3.08 (m, 2H, CH₂), 1.08 (t, J＝7.2 Hz, 3H, CH₃); ¹³C NMR (100 MHz, CDCl₃) δ: 198.4, 159.9, 159.4, 156.7, 143.3, 135.9, 131.9, 130.8, 125.3, 121.8, 118.7, 113.7, 112.1, 102.0, 35.2, 10.7; IR (KBr) ν: 1732, 1662, 1601, 1556, 1524, 1387, 1365, 1196, 945, 823 cm^－1.

9-甲氧基-2-丙基-3H-苯基[f]色烯-3-酮(1d):黄色固体, m.p. 125~128 ℃; ¹H NMR (400 MHz, DMSO-d₆) δ: 9.19 (s, 1H, ArH), 8.14 (d, J＝9.2 Hz, 1H, ArH), 7.90 (d, J＝9.2 Hz, 1H, ArH), 7.79 (s, 1H, ArH), 7.32 (t, J＝8.8 Hz, 1H, ArH), 7.21 (dd, J＝8.8, 2.0 Hz, 1H, ArH), 3.98 (s, 3H, CH₃O), 3.10~3.05 (m, 2H, CH₂), 1.09 (t, J＝7.2 Hz, 3H, CH₃); ¹³C NMR (100 MHz, DMSO-d₆) δ: 198.7, 160.4, 158.8, 156.1, 143.0, 136.2, 131.9, 131.2, 125.4, 122.8, 118.6, 113.9, 112.1, 102.4, 56.2, 35.4, 8.4; IR (KBr) ν: 1730, 1667, 1601, 1556, 1513, 1386, 1365, 1196, 948, 836 cm^－1.

3.4 化合物4的合成

在微波反应瓶(2~5 mL)中, 分别加入香豆素衍生物1 (0.5 mmol)、5-氨基吡唑2 (0.5 mmol)、醛3 (0.5 mmol)、1 mL丙三醇以及磷酸改性铌酸(0.015 g), 预搅拌20 s后, 在130 ℃条件下, 辐射20 min, TLC跟踪反应, 直至反应完全.反应完全后将体系倒入30 mL水中二氯甲烷萃取, 有机层无水硫酸钠干燥, 旋干, 得粗产物, 粗产物经柱层析得到产物4.

2-(5-乙基-3-甲基-1, 4-二苯基-1H-吡唑并[3, 4-b]吡啶-6-基)-3H-苯并[f]色烯-3-酮(4a):黄色固体, m.p.＞300 ℃; ¹H NMR (400 MHz, CF₃COOD) δ: 10.16 (s, 1H, ArH), 9.17~9.13 (m, 2H, ArH), 8.88~8.87 (m, 1H, ArH), 8.65~8.56 (m, 5H, ArH), 8.51~8.47 (m, 6H, ArH), 8.39~8.36 (m, 2H, ArH), 3.77~3.76 (m, 2H, CH₂), 3.05 (s, 3H, CH₃), 1.91 (s, 3H, CH₃); ¹³C NMR (75 MHz, CF₃COOD) δ: 163.8, 156.1, 149.5, 146.9, 146.5, 140.9, 139.2, 135.9, 134.4, 132.8, 132.7, 132.1, 131.7, 131.3, 130.9, 130.3, 130.0, 129.5, 128.6, 127.9, 126.6, 121.9, 121.5, 116.9, 116.3, 113.7, 23.0, 14.4, 12.6; IR (KBr) ν: 3032, 2978, 2888, 2763, 1725, 1049, 958, 815, 756, 699, 679 cm^－1; HRMS calcd for C₃₄H₂₆N₃O₂ [M+H]⁺ 508.2025, found 508.2025.

2-(5-乙基-3-甲基-1, 4-二苯基-1H-吡唑并[3, 4-b]吡啶-6-基)-9-甲氧基-3H-苯并[f]色烯-3-酮(4b):黄色固体, m.p. 248~250℃; ¹H NMR (400 MHz, DMSO-d₆) δ: 9.33 (s, 1H, ArH), 8.25~8.16 (m, 3H, ArH), 8.00~7.95 (m, 2H, ArH), 7.63~7.46 (m, 8H, ArH), 7.28~7.24 (m, 2H, ArH), 3.92 (s, 3H, OCH₃), 2.55~2.53 (m, 2H, CH₂), 1.89 (s, 3H, CH₃), 0.87 (t, J＝7.6 Hz, 3H, CH₃); ¹³C NMR (75 MHz, DMSO-d₆) δ: 160.3, 160.1, 154.5, 154.4, 148.7, 145.4, 142.8, 140.6, 139.5, 135.9, 134.0, 131.5, 131.0, 130.5, 129.6, 129.1, 128.9, 127.0, 125.9, 125.7, 120.6, 118.7, 115.8, 114.2, 112.8, 102.7, 56.3, 22.5, 15.8, 14.2; IR (KBr) ν: 2968, 1724, 1631, 1573, 1507, 1434, 1414, 1384, 1354, 1281, 1241, 1135, 1105, 980, 960, 905, 827, 789, 758, 705, 692, 636 cm^－1; HRMS calcd for C₃₅H₂₈N₃O₃ [M+H]⁺ 538.2131, found 538.2122.

2-(5-乙基-(4-甲氧基苯基)-3-甲基-1-苯基-1H-吡唑并[3, 4-b]吡啶-6-基)-3H-苯并[f]色烯-3-酮(4c):黄色固体, m.p.＞300 ℃; ¹H NMR (400 MHz, CF₃COOD) δ: 9.29 (s, 1H, ArH), 8.29~8.24 (m, 2H, ArH), 8.00 (d, J＝8.4 Hz, 1H, ArH), 7.76 (t, J＝7.6 Hz, 1H, ArH), 7.69~7.62 (m, 2H, ArH), 7.60~7.57 (m, 5H, ArH) 7.51 (d, J＝8.0 Hz, 2H, ArH), 7.35 (d, J＝8.4 Hz, 2H, ArH), 4.06 (s, 3H, OCH₃), 2.94~2.88 (m, 2H, CH₂), 2.24 (s, 3H, CH₃), 1.02 (t, J＝7.2 Hz, 3H, CH₃); ¹³C NMR (75 MHz, CF₃COOD) δ: 163.0, 161.0, 160.6, 155.3, 148.5, 145.9, 145.7, 140.0, 138.3, 135.3, 133.5, 131.8, 131.2, 130.4, 130.0, 129.4, 129.2, 128.7, 127.7, 125.8, 125.4, 121.3, 120.7, 116.0, 115.5, 114.9, 112.8, 55.2, 22.1, 13.4, 12.0; IR (KBr) ν: 2967, 1711, 1597, 1571, 1505, 1412, 1286, 1249, 1211, 1048, 982, 897, 849, 806, 758, 690, 641 cm^－1; HRMS calcd for C₃₅H₂₈N₃O₃ [M+H]⁺ 538.2131, found 538.2111.

2-(5-乙基-(4-甲氧基苯基)-3-甲基-1-苯基-1H-吡唑并[3, 4-b]吡啶-6-基)-9-甲氧基-3H-苯并[f]色烯-3-酮(4d):黄色固体, m.p. 256~258 ℃; ¹H NMR (400 MHz, DMSO-d₆) δ: 9.34 (s, 1H, ArH), 8.25~8.18 (m, 3H, ArH), 8.02~8.00 (m, 2H, ArH), 7.52~7.48 (m, 3H, ArH), 7.40~7.38 (m, 2H, ArH), 7.28~7.25 (m, 2H, ArH), 7.16 (d, J＝8.8 Hz, 2H, ArH), 3.93 (s, 3H, OCH₃), 3.87 (s, 3H, OCH₃), 2.68~2.56 (m, 2H, CH₂), 1.96 (s, 3H, CH₃), 0.88 (t, J＝7.6 Hz, 3H, CH₃); ¹³C NMR (75 MHz, DMSO-d₆) δ: 160.2, 160.1, 159.7, 154.5, 154.3, 148.7, 145.4, 142.9, 140.5, 139.5, 133.9, 131.5, 130.9, 130.9, 130.4, 129.6, 127.8, 127.1, 125.8, 125.7, 120.5, 118.7, 116.2, 114.2, 112.8, 102.7, 56.3, 55.6, 22.4, 15.7, 14.4; IR (KBr) ν: 2965, 2145, 1735, 1717, 1629, 1572, 1463, 1381, 1286, 1227, 1077, 960, 887, 884, 805, 691, 604 cm^－1; HRMS calcd for C₃₆H₃₀N₃O₄ [M+H]⁺ 568.2236, found 568.2248.

2-(3, 5-二甲基-1, 4-二苯基-1H-吡唑并[3, 4-b]吡啶-6-基)-3H-苯并[f]色烯-3-酮(4e):黄色固体, m.p.＞300 ℃; ¹H NMR (400 MHz, CF₃COOD) δ: 9.33 (s, 1H, ArH), 8.29~8.23 (m, 2H, ArH), 8.00~7.98 (m, 1H, ArH), 7.78~7.68 (m, 5H, ArH), 7.66~7.58 (m, 6H, ArH), 7.48~7.46 (m, 2H, ArH), 2.43 (s, 3H, CH₃), 2.22 (s, 3H, CH₃); ¹³C NMR (75 MHz, CF₃COOD) δ: 155.2, 148.2, 146.1, 145.7, 139.8, 138.4, 133.4, 132.3, 131.7, 131.0, 130.7, 130.3, 129.9, 129.3, 129.2, 128.9, 128.6, 127.6, 126.8, 125.6, 120.5, 120.3, 115.8, 115.4, 112.8, 14.8, 11.7; IR (KBr) ν: 2934, 2173, 1710, 1598, 1572, 1438, 1278, 965, 909, 820, 791, 692, 651, 633 cm^－1; HRMS calcd for C₃₃H₂₄N₃O₂ [M+H]⁺ 494.1869, found 494.1887.

2-(4-(3-甲氧基苯基)-3, 5-二甲基-1-苯基-1H-吡唑并[3, 4-b]吡啶-6-基)-3H-并[f]色烯-3-酮(4f):白色固体, m.p. 260~263 ℃; ¹H NMR (400 MHz, DMSO-d₆) δ: 9.20 (s, 1H, ArH), 8.66 (d, J＝8.4 Hz, 1H, ArH), 8.30~8.26 (m, 3H, ArH), 8.10 (d, J＝8.0 Hz, 1H, ArH), 7.75~7.63 (m, 3H, ArH), 7.55~7.48 (m, 3H, ArH), 7.26 (t, J＝7.6 Hz, 1H, ArH), 7.14~7.12 (m, 1H, ArH), 7.00~6.98 (m, 2H, ArH), 3.84 (s, 3H, OCH₃), 2.14 (s, 3H, CH₃), 2.00 (s, 3H, CH₃); ¹³C NMR (75 MHz, DMSO-d₆) δ: 159.6, 159.5, 154.3, 153.9, 148.9, 145.1, 142.6, 140.3, 139.5, 137.5, 134.2, 130.5, 130.2, 129.6, 129.4, 129.3, 128.9, 128.1, 126.7, 125.8, 124.4, 123.0, 121.3, 120.6, 117.1, 115.5, 114.6, 114.5, 113.5, 55.7, 16.1, 14.3; IR (KBr) ν: 2970, 2372, 1718, 1573, 1505, 1410, 1362, 1279, 1239, 1142, 1054, 1019, 988, 970, 877, 815, 786, 744, 714, 670 cm^－1; HRMS calcd for C₃₄H₂₆N₃O₃ [M+H]⁺ 524.1974, found 524.1978.

2-(5-乙基-1-甲基-3, 4-二苯基-1H-吡唑并[3, 4-b]吡啶-6-基)-3H-苯并[f]色烯-3-酮(4g):黄色固体, m.p. 285~288 ℃; ¹H NMR (400 MHz, CF₃COOD) δ: 10.27 (s, 1H, ArH), 9.25 (d, J＝8.8 Hz, 2H, ArH), 8.95 (d, J＝8.0 Hz, 1H, ArH), 8.73 (t, J＝7.6 Hz, 1H, ArH), 8.65~8.55 (m, 2H, ArH), 8.28~8.15 (m, 4H, ArH), 8.10~7.94 (m, 6H, ArH), 5.32 (s, 3H, CH₃), 3.87~3.85 (m, 2H, CH₂), 1.84 (t, J＝7.2 Hz, 3H, CH₃); ¹³C NMR (75 MHz, CF₃COOD) δ: 162.8, 155.2, 150.3, 146.0, 145.4, 140.2, 138.2, 134.2, 131.1, 131.1, 130.2, 129.8, 129.5, 129.3, 128.5, 128.2, 127.8, 127.7, 127.5, 127.1, 120.5, 119.2, 116.2, 115.4, 34.8, 21.8, 13.0; IR (KBr) ν: 2396, 1732, 1574, 1353, 1099, 1515, 1088, 1076, 959, 810, 803, 704 cm^－1; HRMS calcd for C₃₄H₂₆N₃O₂ [M+H]⁺ 508.2025, found 508.2027.

9-甲氧基-2-(4-(4-甲氧基苯基)-1, 5-二甲基-3-苯基- 1H-吡唑并[3, 4-b]吡啶-6-基)-3H-苯并[f]色烯-3-酮(4h):黄色固体, m.p. 240~244 ℃; ¹H NMR (400 MHz, CF₃COOD) δ: 10.16 (s, 1H, ArH), 9.09 (d, J＝8.8 Hz, 1H, ArH), 8.84~8.71 (m, 2H, ArH), 8.36~8.25 (m, 2H, ArH), 8.17~8.14 (m, 1H, ArH), 8.03~7.88 (m, 6H, ArH), 7.69~7.67 (m, 2H, ArH), 5.24 (s, 3H, OCH₃), 4.91 (s, 3H, OCH₃), 4.73 (s, 3H, CH₃), 3.31 (s, 3H, CH₃); ¹³C NMR (75 MHz, CF₃COOD) δ: 162.4, 160.2, 156.1, 150.0, 145.9, 145.8, 140.3, 138.0, 131.4, 130.4, 129.4, 128.7, 128.1, 128.0, 127.6, 126.8, 125.1, 117.5, 114.2, 113.5, 103.1, 55.2, 55.0, 34.9, 15.1; IR (KBr) ν: 2932, 1720, 1624, 1608, 1564, 1512, 1463, 1383, 1353, 1289, 1249, 1208, 1173, 1025, 970, 902, 836, 801, 698, 664, 607 cm^－1; HRMS calcd for C₃₅H₂₈N₃O₄ [M+H]⁺ 524.1974, found 524.1972.

2-(5-乙基-3-甲基-1-苯基-4-(吡啶-4-基)-1H-吡唑并[3, 4-b]吡啶-6-基)-3H-苯并[f]色烯-3-酮(4i):黄色固体, m.p.＞300 ℃; ¹H NMR (400 MHz, CF₃COOD) δ: 10.09 (s, 1H, ArH), 9.11~9.05 (m, 2H, ArH), 8.80 (d, J＝8.0 Hz, 1H, ArH), 8.60~8.35 (m, 10H, ArH), 8.21~8.19 (m, 2H, ArH), 3.72~3.70 (m, 2H, CH₂), 3.01 (s, 3H, CH₃), 1.83 (t, J＝6.8 Hz, 3H, CH₃); ¹³C NMR (75 MHz, CF₃COOD) δ: 162.8, 155.0, 148.5, 145.5, 145.4, 142.0, 139.7, 138.1, 135.0, 133.3, 131.6, 131.0, 130.2, 129.8, 129.5, 129.2, 128.7, 128.5, 127.5, 126.8, 125.5, 121.0, 120.4, 115.8, 115.3, 112.6, 21.8, 13.3, 11.6; IR (KBr) ν: 2965, 1972, 1783, 1573, 1505, 1413, 1362, 1089, 961, 898, 805, 758, 693, 642 cm^－1; HRMS calcd for C₃₃H₂₅N₄O₂ [M+ H]⁺ 509.1978, found 509.1963.

2-(5-乙基-3-甲基-1-苯基-4-(呋喃-2-基)-1H-吡唑并[3, 4-b]吡啶-6-基)-3H-苯并[f]色烯-3-酮(4j):黄色固体, m.p.＞300 ℃; ¹H NMR (400 MHz, CF₃COOD) δ: 9.24 (s, 1H, ArH), 8.21 (d, J＝9.2 Hz, 1H, ArH), 7.95 (d, J＝8.8 Hz, 1H, ArH), 7.65~7.63 (m, 2H, ArH), 7.62~7.55 (m, 6H, ArH), 7.46 (d, J＝9.2 Hz, 1H, ArH), 7.39 (m, 3H, ArH), 2.93~2.87 (m, 2H, CH₂), 2.21 (s, 3H, CH₃), 1.03 (t, J＝7.6 Hz, 3H, CH₃); ¹³C NMR (75 MHz, CF₃COOD) δ: 163.0, 160.2, 156.0, 148.7, 145.7, 142.1, 140.0, 137.9, 135.2, 133.5, 131.9, 131.5, 130.7, 130.5, 129.8, 129.0, 127.1, 126.9, 125.8, 121.2, 118.0, 115.4, 113.7, 112.2, 22.1, 13.6, 11.8; IR (KBr) ν: 2966, 1720, 1629, 1566, 1412, 1383, 1264, 1084, 959, 852, 797, 766, 724, 691, 640, 617 cm^－1; HRMS calcd for C₃₂H₂₄N₃O₃ [M+H]⁺ 498.1818, found 498.1831.

2-(5-乙基-3, 4-二甲基-1-苯基-1H-吡唑并[3, 4-b]吡啶-6-基)-3H-苯并[f]色烯-3-酮(4k):白色固体, m.p. 258~260 ℃; ¹H NMR (400 MHz, DMSO-d₆) δ: 9.07 (s, 1H, ArH), 8.59 (d, J＝8.4 Hz, 1H, ArH), 8.23 (t, J＝8.0 Hz, 3H, ArH), 8.08 (d, J＝8.0 Hz, 1H, ArH), 7.71~7.61 (m, 3H, ArH), 7.44 (t, J＝8.0 Hz, 2H, ArH), 7.20 (t, J＝7.2 Hz, 1H, ArH), 2.78 (s, 3H, CH₃), 2.75 (s, 3H, CH₃), 2.72~2.61 (m, 2H, CH₂), 1.05 (t, J＝7.2 Hz, 3H, CH₃); ¹³C NMR (75 MHz, CF₃COOD) δ: 163.7, 156.0, 148.8, 146.2, 145.4, 140.5, 139.2, 135.6, 134.2, 132.7, 132.0, 131.3, 130.8, 130.2, 129.4, 128.5, 126.5, 122.4, 121.3, 116.7, 116.3, 22.7, 17.0, 14.3, 13.4; IR (KBr) ν: 2960, 1722, 1629, 1572, 1507, 1415, 1387, 1315, 1290, 1248, 1211, 1096, 989, 906, 815, 787, 713, 691, 605 cm^－1; HRMS calcd for C₂₉H₂₄N₃O₂ [M+H]⁺ 446.1869, found 446.1853.

2-(5-乙基-3-甲基-1-苯基-4-丙基-1H-吡唑并[3, 4-b]吡啶-6-基)-3H-苯并[f]色烯-3-酮(4l):黄色固体, m.p. 242~245 ℃; ¹H NMR (400 MHz, DMSO-d₆) δ: 9.14 (s, 1H, ArH), 8.63 (d, J＝8.8 Hz, 1H, ArH), 8.28~8.21 (m, , 3H, ArH), 8.10 (d, J＝8.0 Hz, 1H, ArH), 7.70~7.64 (m, 3H, ArH), 7.46 (t, J＝7.6 Hz, 2H, ArH), 7.22 (t, J＝7.6 Hz, 1H, ArH), 3.07~3.06 (m, 2H, CH₂), 2.76~2.73 (m, 5H, CH₃+CH₂), 1.73~1.69 (m, 2H, CH₂), 1.14 (s, 3H, CH₃), 1.08 (s, 3H, CH₃); ¹³C NMR (75 MHz, CF₃COOD) δ: 165.7, 156.0, 148.1, 146.2, 146.0, 140.9, 139.1, 135.0, 134.1, 132.6, 132.0, 131.2, 130.8, 130.2, 129.4, 128.5, 126.5, 121.7, 121.3, 116.2, 33.4, 26.2, 22.2, 14.5, 13.7; IR (KBr) ν: 2974, 2880, 2703, 2545, 1789, 1722, 1665, 1573, 1503, 1439, 1414, 1389, 1359, 1320, 1288, 1248, 1217, 1155, 1091, 915, 858, 813, 792, 745, 695, 641, 610 cm^－1; HRMS calcd for C₃₁H₂₈N₃O₂ [M+H]⁺ 474.2182, found 474.2210.

辅助材料(Supporting Information)产物的核磁共振氢谱和碳谱.这些材料可以免费从本刊网站(http://sioc-journal.cn/)上下载.

1. [1]
  El-Borai, M. A.; Rizk, H. F.; Beltagy, D. M.; El-Deeb, I. Y. Eur. J Med. Chem. 2013, 66, 415. doi: 10.1016/j.ejmech.2013.04.043
2. [2]
  De Mello, H.; Echevarria, A.; Bernardino, A. M.; CantoCavalheiro, M.; Leon, L. L. J. Med. Chem. 2004, 47, 5427. doi: 10.1021/jm0401006
3. [3]
  (a) Lin, R.; Connolly, P. J.; Lu, Y.; Chiu, G.; Li, S.; Yu, Y.; Huang, S.; Li, X.; Emanuel, S. L.; Middleton, S. A.; Gruninger, R. H.; Adams, M.; Fuentes-Pesquera A. R.; Greenberger, L. M. Bioorg. Med. Chem. Lett. 2007, 17, 4297.
  (b) Revesz, L.; Blum, E.; Padova, F. E. D.; Buhl, T.; Feifel, R.; Gram, H.; Hiestand, P.; Manning, U.; Neumann, U.; Rucklin, G. Bioorg. Med. Chem. Lett. 2006, 16, 262.
4. [4]
  (a) Parker, W. B. Chem. Rev. 2009, 109, 2880.
  (b) Miliutina, M.; Janke, J.; Hassan, S.; Zaib, S.; Iqbal, J. Lecka, J.; Sévigny, J.; Villinger, A.; Friedrich, A.; Lochbrunner, S.; Langer, P. Org. Biomol. Chem. 2018, 16, 717.
5. [5]
  (a) Ghosh, A.; Khan, A. T. Tetrahedron Lett. 2014, 55, 2006.
  (b) Babu, P. A.; Narasu, M. L.; Srinivas, K. ARKIVOC 2007, ii, 247.
  (c) Trujillo, J. I.; Kiefer, J. R.; Huang, W.; Thorarensen, A.; Xing, L.; Caspers, N. L.; Day, J. E.; Mathis, K. J.; Kretzmer, K. K.; Reitz, B. A.; Weinberg, R. A.; Stegeman, R. A.; Wrightstone, A.; Christine, L.; Compton, R.; Li, X. Bioorg. Med. Chem. Lett. 2009, 19, 908.
  (d) Svetlik, J.; Veizerova, L.; Mayer, T. U.; Catarinella, M. Bioorg. Med. Chem. Lett. 2010, 20, 4073.
  (e) Chioua, M.; Samadi, A.; Soriano, E.; Lozach, O.; Meijer, L.; Marco-Contelles, J. Bioorg. Med. Chem. Lett. 2009, 19, 4566.
6. [6]
  (a) Luo, K. W.; Sun, J. G.; Chan, J. W.; Yang, L.; Wu, S. H.; Fung, K. P.; Liu, F. Y. Chemotherapy 2011, 57, 449.
  (b) Bhinder, C. K.; Kaur, A. Int. J. Pharm. Res. Bio-Sci. 2014, 3, 560.
  (c) Dandriyal, J.; Singla, R.; Kumar, M.; Jaitak, V. Eur. J. Med. Chem. 2016, 119, 141.
7. [7]
  (a) Poole, S. K.; Poole, C. F. Analyst 1994, 119, 113.
  (b) Riveiro, M. E.; De Kimpe, N.; Moglioni, A.; Vazquez, R.; Monczor, F.; Shayo, C.; Davio, C. Curr. Med. Chem. 2010, 17, 1325.
8. [8]
  (a) Patil, A. D.; Freyer, A. J.; Eggleston, D. S.; Haltiwanger, R. C.; Bean, M. F.; Taylor, P. B.; Caranfa, M. J.; Breen, A. L.; Bartus, H. R. J. Med. Chem. 1993, 36, 4131.
  (b) Spino, C.; Dodier, M. Bioorg. Med. Chem. Lett. 1998, 8, 3475.
  (c) Kostova, I.; Mojzis, J. Future HIV Ther. 2007, 1, 315.
9. [9]
  (a) Shin, E.; Choi, K. M.; Yoo, H. S.; Lee, C. K.; Hwang, B. Y.; Lee, M. K. Biol. Pharm. Bull. 2010, 33, 1610.
  (b) Keri, R. S.; Sasidhar, B. S.; Nagaraja, B. M.; Santos, M. A. Eur. J. Med. Chem. 2015, 100, 257.
10. [10]
  (a) Piller, N. Br. J. Exp. Pathol. 1975, 56, 554.
  (b) Bansal, Y.; Sethi, P.; Bansal, G. Med. Chem. Res. 2013, 22, 3049.
11. [11]
  Whang, W. K.; Park, H. S.; Ham, I.; Oh, M.; Namkoong, H.; Kim, H. K.; Hwang, D. W.; Hur, S. Y.; Kim, T. E.; Park, Y. G. Exp. Mol. Med. 2005, 37, 436. doi: 10.1038/emm.2005.54
12. [12]
  Rosselli, S.; Maggio, A. M.; Faraone, N.; Spadaro, V.; Morris-Natschke, S. L.; Bastow, K. F.; Lee, K. H.; Bruno, M. Nat. Prod. Commun. 2009, 4, 1701. http://www.ncbi.nlm.nih.gov/pubmed/20120111
13. [13]
  Crichton, E. G.; Waterman, P. G. Phytochemistry 1978, 17, 1783. doi: 10.1016/S0031-9422(00)88695-1
14. [14]
  (a) Baek, N. I.; Ahn, E. M.; Kim, H. Y.; Park, Y. D. Arch. Pharm. Res. 2000, 23, 467.
  (b) Teng, M. C.; Lin, H.; Ko, F. N.; Wu, T. S. Huang, T. F. Naunyn-Schmiedeberg's Arch. Pharmacol. 1994, 349, 202.
  (c) Fort, D.; Rao, K.; Jolad, S.; Luo, J.; Carlson, T.; King, S. Phytomedicine 2000, 6, 465.
15. [15]
  (a) Gallo, J. M. R.; Teixeim, S.; Sehuchardt, U. Appl. Catal. A 2006, 311, 199.
  (b) Prasetyoko, D.; Ramli, Z.; Endud, S. Mater. Chem. Phys. 2005, 93(2~3), 443.
16. [16]
  Kurosaki, A.; Okuyama, T.; Okazaki, S. Bull. Chem. Soc. Jpn. 1987, 60, 3541. doi: 10.1246/bcsj.60.3541
17. [17]
  (a) Lin, W.; Hu, X. X.; Song, S.; Cai, Q.; Wang, Y.; Shi, D. Q. Org. Biomol. Chem. 2017, 15, 7909.
  (b) Liu, X. C.; Lin, W.; Wang, H. Y.; Huang, Z. B.; Shi, D. Q. J. Heterocycl. Chem. 2014, 51, 1036.
  (c) Wu, J. R.; Luo, H.; Wang, T.; Sun, H, M.; Zhang, Q. Chai, Y. H.; Tetrahedron Lett. 2019, 75, 1052.
  (d) Arumugam, N.; Almansour, A I.; Kumar, R, S.; Altaf, M.; Mahalingam, S. M.; Periyasami, G.; Menéndez, J. C.; Al-Aizari, A. J. M. A. Tetrahedron Lett. 2019, 60, 602.
  (e) Yan, C. G.; Wang, Q. F.; Song, X. K.; Sun, J. J. Org. Chem. 2009, 74, 710.
  (f) Evdokimov, N. M.; Kireev, A. S.; Yakovenko, A. A.; Yu, M.; Magedov, A. I. V.; Kornienko, A. J. Org. Chem. 2007, 72, 3433.
  (g) Wang, J. X.; Lin, W.; Liu, H. T.; Hu, M. H.; Feng, X.; Huang, Z. B.; Shi, D. Q. Chin. J. Org. Chem. 2015, 35, 927 (in Chinese).
  (王菊仙, 林伟, 刘洪涛, 胡明华, 冯贤, 黄志斌, 史达清, 有机化学, 2015, 35, 927.)
18. [18]
  (a) Gao, G.; Wang, P.; Liu, P.; Zhang, W. H.; Mo, L. P.; Zhang, Z. H. Chin. J. Org. Chem. 2018, 38, 846 (in Chinese).
  (高歌, 王萍, 刘鹏, 张卫红, 默丽萍, 张占辉, 有机化学, 2018, 38, 846.)
  (b) Lin, W.; Cai, Q.; Zheng, C. Z.; Zheng, Y. X.; Shi, D. Q. J. Org. Chem. 2017, 37, 2392 (in Chinese).
  (林伟, 蔡琦, 郑纯智, 郑永祥, 史达清, 有机化学, 2017, 37, 2392.
19. [19]
  (a) Stout, D. M.; Meyers, A. I. Chem. Rev. 1982, 82, 223.
  (b) Knoevenagel, E.; Fries, A. Ber. Dtsch. Chem. Ges. 1898, 31, 761.
  (c) Zecher, W.; Kröhnke, F. Chem. Ber. 1961, 94, 690.
  (d) Zecher, W.; Kröhnke, F. Chem. Ber. 1961, 94, 698.
  (e) Allais, C.; Liéby-Muller, F.; Rodriguez, J.; Constantieux, T. Eur. J. Org. Chem. 2013, 4131.
  (f) Shi, Z.; Loh, T.-P. Angew. Chem., Int. Ed. 2013, 52, 8584.
  (g) Wu, Q.; Zhang, Y.; Cui, S. Org. Lett. 2014, 16, 1350.
  (h) Wan, J. P.; Jing, Y. F.; Hu, C. F.; Sheng, S. R. J. Org. Chem. 2016, 81, 6826.
  (i) Li, Y.; Wang, G. D.; Hao, G. F.; Wan, J. P. Tetrahedron Lett. 2019, 60, 219.
20. [20]
  Bogdal, D. J. Chem. Res., Synop. 1998, 8, 468. https://www.researchgate.net/publication/238146507_ChemInform_Abstract_Coumarins_Fast_Synthesis_by_Knoevenagel_Condensation_under_Microwave_Irradiation
21. [21]
  (a) Zhang, M.; Liu, P.; Liu, Y. H.; Shang, Z. R.; Hu, H. C.; Zhang, Z. H. RSC Adv. 2016, 6, 106160.
  (b) Saikh, F.; De, R.; Ghosh, S. Tetrahedron Lett. 2014, 55, 6171.
  (c) Jia, X. D.; Yu, L. L.; Huo, C. D.; Wang, Y. X.; Liu, J.; Wang, X. C. Tetrahedron Lett. 2014, 55, 264.
  (d) Ko, K. Y.; Kim, J. Y. Tetrahedron Lett. 1999, 40, 3207.
  (e) Shamim, T.; Monika, G.; Paul, S. J. Mol. Catal. A: Chem. 2009, 302, 15.

图 1 磷酸处理前后铌酸表面的NH₃程序升温脱附图

Figure 1 NH₃-TPD profiles of niobic acid and niobic acid modified with phosphoric acid

(a) NA-p, (b) NA

下载: 全尺寸图片幻灯片

图 2 化合物4k的单晶图

Figure 2 Crystal structure of 4k

下载: 全尺寸图片幻灯片

图式 1 反应机理前期研究

Scheme 1 Preliminary mechanistic studies

下载: 全尺寸图片幻灯片

图式 2 可能的反应机理

Scheme 2 Proposed reaction mechanism

下载: 全尺寸图片幻灯片

表 1 合成化合物4a反应条件筛选^a

Table 1. Optimization of the reaction conditions for the synthesis of compound 4a


Entry	Catalyst	Solvent	Temp./℃	Yield^b/%
1	H₃PO₄ (10 mol%)	EtOH	120	10
2	H₂SO₄ (10 mol%)	EtOH	120	23
3	HClO₃S (10 mol%)	EtOH	120	26
4	Amberlyst15 (0.02 g)	EtOH	120	32
5	HZSM-5 (0.02 g)	EtOH	120	35
6	SO₄-TiO₂ (0.02 g)	EtOH	120	38
7	SO₄-ZrO₂ (0.02 g)	EtOH	120	37
8	Nb-OH (0.02 g)	EtOH	120	46
9	Nb-OH"PO₄ (0.02 g)	EtOH	120	63
10	Nb-OH"SO₄ (0.02 g)	EtOH	120	55
11	Nb-OH"NO₃ (0.02 g)	EtOH	120	58
12	NaOH (20 mol%)	EtOH	120	—
13	Cs₂CO₃ (20 mol%)	EtOH	120	trace
14	Nb-OH"PO₄ (0.02 g)	EG	120	65
15	Nb-OH"PO₄ (0.02 g)	GL	120	69
16	Nb-OH"PO₄ (0.02 g)	DMF	120	51
17	Nb-OH"PO₄ (0.01 g)	GL	120	54
18	Nb-OH"PO₄ (0.015 g)	GL	120	70
19	Nb-OH"PO₄ (0.025 g)	GL	120	67
20	Nb-OH"PO₄ (0.015 g)	GL	100	45
21	Nb-OH"PO₄ (0.015 g)	GL	110	57
22	Nb-OH"PO₄ (0.015 g)	GL	130	76
23	Nb-OH"PO₄ (0.015 g)	GL	140	71
^a Reaction conditions: 1a (0.5 mmol), 2a (0.5 mmol), 3a (0.5 mmol), solvent (1 mL), 20 min; ^b Yield was determined by HPLC-MS.

下载: 导出CSV

表 2 香豆素修饰[4, 3-d]吡唑并[3, 4-b]吡啶衍生物4的合成^a

Table 2. Synthesis of coumarin-fused pyrazolo[3, 4-b]pyr idine derivatives 4

下载: 导出CSV
