新型光敏剂2, 4, 5, 6-四(9-咔唑基)间苯二腈在无金属有机光合成中的应用

陈锦杨 李玉涵 梅兰 吴红谕

引用本文: 陈锦杨, 李玉涵, 梅兰, 吴红谕. 新型光敏剂2, 4, 5, 6-四(9-咔唑基)间苯二腈在无金属有机光合成中的应用[J]. 有机化学, 2019, 39(11): 3040-3050. doi: 10.6023/cjoc201904022 shu
Citation:  Chen Jinyang, Li Yuhan, Mei Lan, Wu Hongyu. Application of Photosensitizer 2, 4, 5, 6-Tetrakis(carbazol-9-yl)-1, 3-dicyanobenzene in Photo-induced Transition-Metal-Free Organic Synthesis[J]. Chinese Journal of Organic Chemistry, 2019, 39(11): 3040-3050. doi: 10.6023/cjoc201904022 shu

新型光敏剂2, 4, 5, 6-四(9-咔唑基)间苯二腈在无金属有机光合成中的应用

    通讯作者: 陈锦杨, chenjinyang@hnu.edu.cn
  • 基金项目:

    重庆市基础前沿研究(No.Cstc2018jcyjAX0051)资助项目

摘要: 可见光促进的有机合成是近年来有机化学领域重要的研究热点和前沿.其中,廉价易得的有机染料作为光催化剂的应用引起了人们的关注.近来,2,4,5,6-四(9-咔唑基)间苯二腈(4CzIPN)作为一种新型的有机光敏剂,在可见光诱导的自由基反应中表现出优异的催化性能.主要综述了可见光诱导下4CzIPN催化的无金属有机光合成反应,介绍了4CzIPN引发不同类型自由基前体(包括硅试剂、羧酸及其衍生物、含硫试剂和氟试剂等)的光合成应用.

English

  • 众所周知, 太阳光(特别是可见光)是一种廉价易得的清洁能源.近年来, 温和条件下使用可见光促进有机合成已经成为一种新型的合成手段, 受到了广泛关注[1].在光促进的有机合成反应中, 光催化剂起到非常关键的作用, 例如实现电子转移和能量转移等.目前已知的光催化剂种类非常多, 大致可以分为金属配合物、半导体和有机光敏剂等三类.与金属配合物和半导体类催化剂相比, 有机光敏剂更加廉价环保, 且易于修饰, 通常具有更好的溶解性.有机光敏剂如曙红Y、曙红B、荧光素、亚甲基蓝、孟加拉玫瑰红、罗丹明和吖啶盐等, 已经被广泛应用于有机合成中.近来, 这方面已经有一些综述性论文发表. Fukuzumi课题组[2], Albini课题组[3]和Nicewizc课题组[4]分别在2014年和2016年对常见的有机光敏剂催化有机反应中的应用和机理做了全面的总结; Albini课题组[5]总结了吖啶盐作为光催化剂的应用; König课题组[6]和Singh课题组[7]总结了曙红Y催化的光合成反应; 吴小锋课题组[8]总结了有机染料在可见光促进的羰基化反应中的应用; 翁建全课题组[9]综述了氧杂蒽类有机染料(孟加拉玫瑰红、罗丹明6G、曙红B和荧光素等)在可见光促进有机合成中的新进展.

    2, 4, 5, 6-四(9-咔唑基)间苯二腈(4CzIPN, 图 1)由Adachi课题组[10]在2012年首次合成报道, 并将其作为热激活延迟荧光材料, 制备出的有机发光二极管的内荧光效率超过90%, 外发光效率达到20%左右. 4CzIPN利用咔唑基(Cz)作为电子给体, 二氰基苯作为电子受体, 是一种典型的“给体-受体(D-A)”型荧光分子.这种具有D-A结构的有机分子展现了优良的光学特性, 不仅在可见光区具有良好的摩尔吸光系数, 并且在激发态能保持较长的荧光寿命(5.1 μs).这些特性使4CzIPN在充当有机光敏剂时能有效地将能量传递给底物分子, 从而将光能有效地转化为化学能[11].

    图 1

    图 1.  2, 4, 5, 6-四(9-咔唑基)间苯二腈(4CzIPN)的结构
    Figure 1.  Structure of 2, 4, 5, 6-tetrakis(carbazol-9-yl)-1, 3- dicyanobenzene (4CzIPN)

    2016年, Zhang等[12]首次将4CzIPN及一系列咔唑二腈基苯衍生物作为光催化剂, 与镍协同催化下实现了α-氨基酸与芳基卤化物的脱羧偶联反应, 成功构建了C(sp3)—C(sp2)键.此后, 4CzIPN作为新型的光催化剂逐渐引起人们的关注.从绿色化学角度考虑, 无金属的有机光敏剂可以避免金属残留等问题, 且能在一定程度上降低成本.因此, 将4CzIPN作为新型光敏剂应用于无金属的有机光合成非常具有吸引力[13].

    一般地, 光催化剂在基态时氧化还原能力较弱, 而在可见光照射下跃迁到激发态时, 具有较强的氧化还原能力.例如, 有机染料(如曙红Y和孟加拉玫瑰红等)和多吡啶金属配合物[如fac-Ir(ppy)3、[Ru(bpy)3](PF6)2等]等由于具有较宽的氧化还原窗口、较长激发态寿命以及较高的荧光量子产率, 作为光催化剂已经被广泛应用于有机光合成反应中.类似地, 相对廉价的有机光敏剂4CzIPN也具有上述优势, 如激发态寿命长、氧化还原窗口宽及荧光量子产率高等. 表 1中列举了4CzIPN与几种常见有机染料的氧化还原电位[12].此外, 作为D-A型荧光分子, 可以通过分子设计和修饰(改变电子供体、电子受体的位置和数量等)实现对氧化还原电位的调控[14].正是由于这些特点, 相对廉价的4CzIPN不仅可以作为贵金属光敏剂的替代品, 更是在诸多反应中起到了独一无二的催化作用.因此, 4CzIPN在光促进有机合成得到了越来越多的关注和应用.对近三年来4CzIPN为催化剂的无金属有机光合成反应, 按照不同类型反应物前体(包括硅试剂、羧酸及其衍生物、含硫试剂和氟试剂等), 进行整理和总结.

    表 1

    表 1  4CzIPN与几种常见有机染料的氧化还原电位a
    Table 1.  Redox potentials of common organophotocatalysts
    下载: 导出CSV
    Compd. E1/2(P+/ P*)/V E1/2(P*/ P-)/V E1/2(P+/ P)/V E1/2(P/ P-)/V
    4CzIPN -1.04 +1.35 +1.52 -1.21
    曙红Y -1.11 +0.83 +0.78 -1.06
    孟加拉玫瑰红 -0.99 +0.66 +0.78 -1.11
    亚甲基蓝 +1.48 +0.11
    10-甲基-9-均三甲苯基吖啶盐 +2.06 -0.57
    啶盐
    a Conditions: All the potentials are relative to SCE (saturated calomel electrode), CH3CN, room temperature.

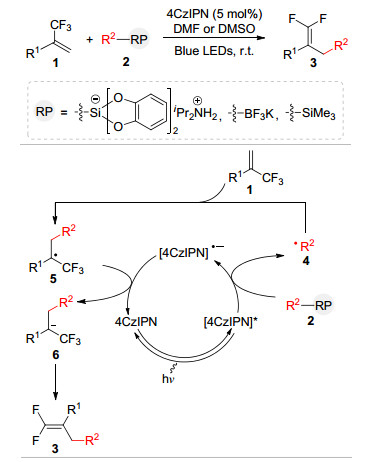

    2017年, Molander课题组[15]报道了蓝光促进的自由基脱氟烷基化反应高效构筑偕二氟烯烃3.该研究仅需要4CzIPN为催化剂, 在N, N-二甲基甲酰胺(DMF)[或二甲基亚砜(DMSO)]中即可高效实现转化, 且反应底物有很好的官能团兼容性.推测反应机理认为: 4CzIPN在光照下产生激发态[4CzIPN]*.反应底物中有机硅试剂2 (或硼试剂)为自由基前体, 在光催化下与[4CzIPN]*发生单电子氧化还原产生烷基自由基4和[4CzIPN].随后, 反应物三氟甲基苯乙烯1作为自由基受体, 与4发生自由基加成, 产生自由基中间体5.中间体5与[4CzIPN]发生单电子转移产生负离子中间体6.最后, 中间体6经过E1cB型氟消除, 产生偕二氟烯烃3 (Scheme 1).

    图式 1

    图式 1.  4CzIPN催化的自由基脱氟烷基化反应
    Scheme 1.  4CzIPN-catalyzed defluorinative alkylation reaction

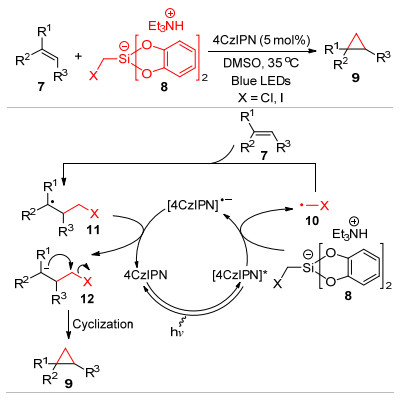

    环丙烷基在药物活性分子中是非常重要的官能团.因此, 采用简单易得的原料发展环丙烷化反应具有重要的应用价值[16]. 2018年, Gutierrez和Molander课题组[17]采用4CzIPN为催化剂, 发展了一种可见光促进的烯烃自由基环丙烷化反应.该反应采用有机硅试剂8为烯丙基化试剂, 在光照下经过单电子转移引发自由基中间体10, 随后与烯烃7发生自由基加成, 产生自由基11.中间体11经过单电子转移产生负离子12.中间体12中-X是很好的离去基团, 经过分子内的3-exo-tet环化, 得到环丙烷化产物9 (Scheme 2).该方法的底物适用范围广且官能团兼容性好, 含有三氟甲基、频哪醇硼酸酯、酯基、酰胺基和酰基等的烯烃均能高效反应, 羧酸、碱性杂环和卤代芳烃等官能团均能耐受.

    图式 2

    图式 2.  4CzIPN催化的环丙烷化反应
    Scheme 2.  4CzIPN-catalyzed cyclopropanation reaction

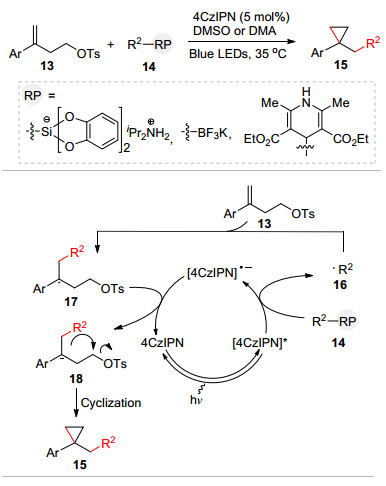

    随后, Molander课题组[18]将这种环丙烷化策略进一步拓展到不同类型的自由基前体上.在可见光促进下, 4CzIPN为催化剂, 采用硅试剂、硼试剂以及取代二氢吡啶等作为自由基前体, 高烯丙基磺酸酯13为自由基受体, 经过自由基串联环化反应合成环丙烷化产物15.相较于前述环丙烷化反应[17], 该方法具有更广的普适性, 许多种自由基前体都可以在反应条件下产生自由基, 对高烯丙基磺酸酯13进行自由基加成, 经过单电子转移和分子内取代等步骤产生环丙烷化产物15 (Scheme 3).

    图式 3

    图式 3.  4CzIPN催化的环丙烷化反应
    Scheme 3.  4CzIPN-catalyzed catalyzed cyclopropanation reaction

    过去十几年里, C—H键(或X—H键)的选择性官能团化已经成为研究热点.由于Si—H键的解离能(BDEs)和C—H键的解离能相近[19], 在C—H键存在的情况下, 选择性地实现Si—H键的官能团化反应非常具有挑战性.最近, 吴杰课题组[20]使用可见光催化反应策略开发了一种高选择性的Si—H键官能团化方法.该方法采用4CzIPN为光催化剂, 结合氢原子转移(HAT)催化剂, 通过Si—H键的活化实现了烯烃的硅氢化反应.与C相比, Si的电负性更弱, 通常Si—H键的通常比C—H键更强.因此, 可以通过HAT催化剂攫取Si—H键中的氢原子, 实现S—H键的活化, 产生硅自由基[21].带有给电子基团(EDG)的烯烃19和带有吸电子基团(EWG)的烯烃27在4CzIPN催化下, 采用不同的HAT催化剂(2229), 均能发生硅氢化反应(Scheme 4).

    图式 4

    图式 4.  4CzIPN催化的硅氢键官能团化
    Scheme 4.  4CzIPN-catalyzed Si-H functionalization

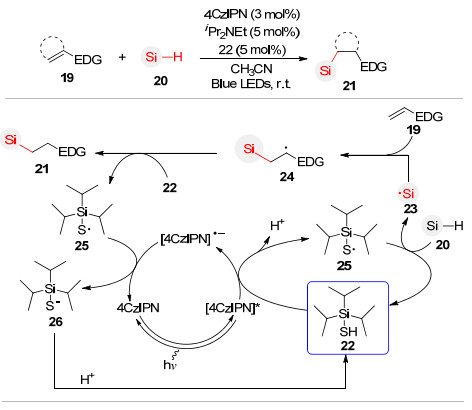

    在富电子烯烃19的硅氢化反应中, Stern-Volmer淬灭实验发现该催化体系中只有硫醇22能淬灭激发态的光催化剂[4CzIPN]*.如Scheme 4所示的反应机理中, 以化合物22为HAT催化剂, 在4CzIPN作用下发生单电子氧化产生硫自由基25. 25攫取底物20中Si—H键的氢原子, 产生硅自由基23.中间体23和带有给电子基团(EDG)的烯烃19经过自由基加成和单电子转移等步骤产生硅氢化产物21.

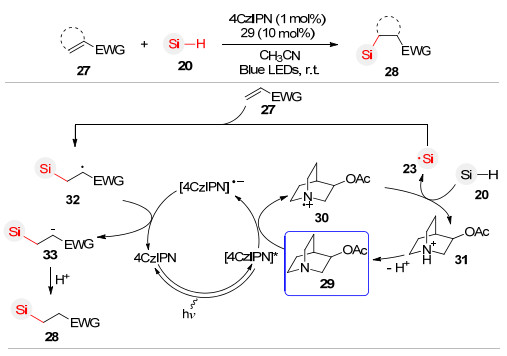

    在缺电子烯烃27的硅氢化反应中, Stern-Volmer淬灭实验发现该催化体系中只有奎宁衍生物29能淬灭激发态的光催化剂[4CzIPN]*.如Scheme 5所示的反应机理中, 以化合物29为HAT催化剂, 在4CzIPN作用下发生单电子氧化产生自由基正离子30. 30攫取底物20中Si—H键的氢原子, 产生硅自由基23.中间体23和烯烃27经过自由基加成、单电子转移和质子化等步骤产生硅氢化产物28.

    图式 5

    图式 5.  4CzIPN催化烯烃的硅氢化反应
    Scheme 5.  4CzIPN-catalyzed hydrosilylation of olefins

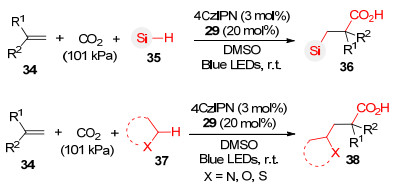

    近年来, 二氧化碳作为一种存在广泛、无毒且可再生的绿色碳一资源受到合成化学家的广泛关注.在温和条件催化转化二氧化碳合成高附加值的精细化学品, 成为绿色化学领域的前沿课题[22].由于氧原子较强的电负性, 二氧化碳的碳中心具有部分正电性, 可以与亲核试剂发生反应.吴杰课题组[20]基于上述可见光催化的硅氢化反应, 发现在产生负离子中间体33之后, 有可能与二氧化碳发生亲核反应.基于4CzIPN/HAT催化剂的可见光反应体系, 吴杰课题组在温和条件下通过Si—H键和C—H键的活化, 实现了原子经济性和步骤经济性较好的烯烃的硅氢化反应, 得到产物36.此外, 该催化体系同样适用于活化C(sp3)—H键(如37), 实现烯烃的碳羧基化反应, 得到γ-氨基酸类产物38 (Scheme 6).

    图式 6

    图式 6.  4CzIPN催化的烯烃的双官能团化
    Scheme 6.  4CzIPN-catalyzed difunctionalization of olefins

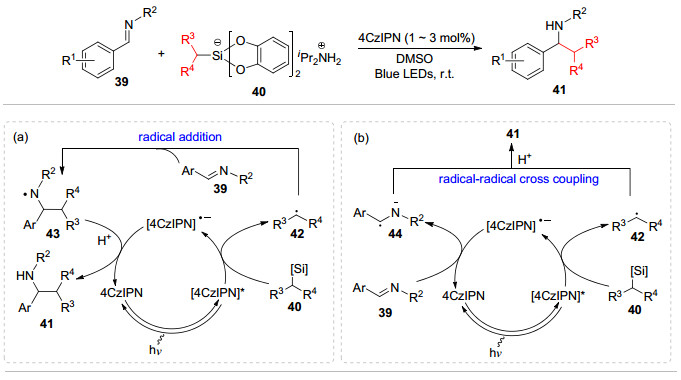

    上述研究通常以硅试剂为自由基前体, 在可见光照射4CzIPN催化下产生自由基之后, C=C双键作为自由基受体, 发生自由基加成.类似地, C=N双键也可以作为自由基受体. Molander课题组[23]发现在可见光照射下, 4CzIPN为催化剂, 硅试剂40为自由基前体, 可以实现从亚胺39构筑C—C键, 生成产物41.研究反应机理发现:在光催化条件下, 硅试剂40发生单电子氧化, 产生相应的烷基自由基42.随后除了常见的“自由基加成路径”(Scheme 7a), “自由基-自由基交叉偶联”也是可能的反应路径(Scheme 7b).在路径(a)中, 自由基42与亚胺39加成, 产生中间体43.经过单电子还原和质子化之后产生目标产物41.在路径(b)中, 亚胺39在光催化条件下产生相应的α-氨基自由基负离子44.这是一种稳态自由基, 随后可能与烷基自由基42发生交叉偶联, 生成产物41.该方法仅需要使用无金属催化剂4CzIPN, 避免了传统方法中过量使用的烷基化试剂或者酸性添加剂.

    图式 7

    图式 7.  4CzIPN催化亚胺的烷基化反应
    Scheme 7.  4CzIPN-catalyzed alkylation of imines

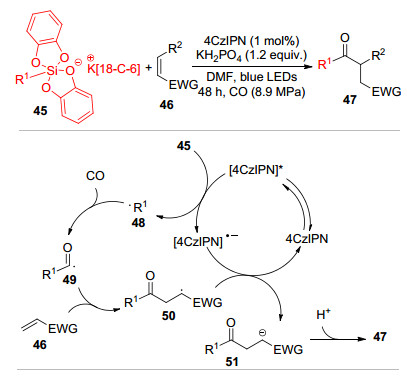

    2019年, Fukuyama课题组[24]基于前人报道的卤代烃、一氧化碳、烯烃三组分反应, 进一步发展了可见光促进的4CzIPN催化体系, 利用有机硅酸盐45为烷基自由基前体, 在光照下生成伯、仲、叔烷基自由基48, 随后与一氧化碳发生有效的羰基化反应, 随后以烯烃46为自由基受体, 制备得到各种不对称的酮类化合物47 (Scheme 8), 为可见光条件下自由基的羰基化提供了新的思路与手段.

    图式 8

    图式 8.  4CzIPN催化烷基自由基的羰基化反应
    Scheme 8.  4CzIPN-catalyzed carbonylation of alkyl radicals

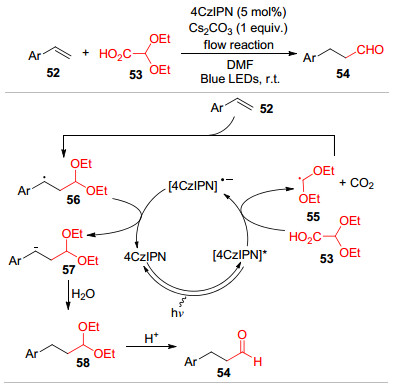

    近年来, 羧酸作为一种廉价、易得且稳定的自由基前体, 被广泛应用于脱羧偶联反应中[25]. 2017年, Mariano和王卫课题组[26]发现2, 2-二乙氧基乙酸(53)作为一种新型自由基前体, 在光照下经过4CzIPN催化可以产生相应的自由基中间体55 (CH2(OEt)2).随后, 该课题组[27]53为甲酰化试剂, 发展了一种区域选择性芳基烯烃的氢甲酰化反应.该研究中, 53在光催化条件下产生自由基55之后, 进一步与芳基烯烃52发生自由基加成和单电子还原反应, 产生苄基负离子中间体57.中间体57经过水解和质子化, 得到醛54 (Scheme 9).反应在流式反应器中, 室温下即可进行, 产物醛的收率可高达90%, 且底物适用范围广, 官能团兼容性强.

    图式 9

    图式 9.  4CzIPN催化烯烃的氢甲酰化反应
    Scheme 9.  4CzIPN-catalyzed hydroformylation of olefins

    2018年, 翁江和鲁桂课题组[28]报道了一种可见光促进下4CzIPN催化的脱羧偶联反应策略, 实现了亚胺的苄基化反应(Eq. 1).在该方法中一系列一级碳、二级碳、三级碳芳基乙酸60均可以作为自由基前体, 在光催化条件下产生苄基自由基, 对亚胺的C=N发生自由基加成, 生成β-芳基乙基胺61.在反应机理研究过程中发现了亚胺还原产物和自身偶联的二聚体, 表明产生了亚胺自由基负离子.因此, 推测反应经过自由基-自由基偶联路径, 而不是自由基加成路径.

    (1)

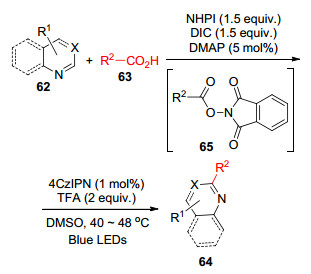

    同年, Sherwood等[29]报道了一种“一锅两步”的Minisci反应, 以脂肪羧酸为烷基化试剂, 通过光催化的“间接”脱羧偶联策略, 实现了含氮杂环的邻位烷基化反应.其中, 含氮杂环包括喹啉、吲哚、异喹啉、喹唑啉酮、嘌呤、苯并咪唑和苯并噻唑等.在该方法中, 第一步首先将羧酸63N, N'-二甲氨基吡啶催化下, 与N-羟基邻苯二甲酰亚胺(NHPI)和N, N'-二异丙基碳二亚胺(DIC)作用下转化为N-乙酰氧基邻苯二甲酰亚胺(65).中间体65随后在蓝光照射下以4CzIPN为催化剂, 添加三氟乙酸(TFA), 实现对C=N双键的自由基加成, 得到烷基化产物64 (Scheme 10).

    图式 10

    图式 10.  4CzIPN催化的“一锅两步”的Minisci反应
    Scheme 10.  4CzIPN-catalyzed one-pot stepwise Minisci reaction

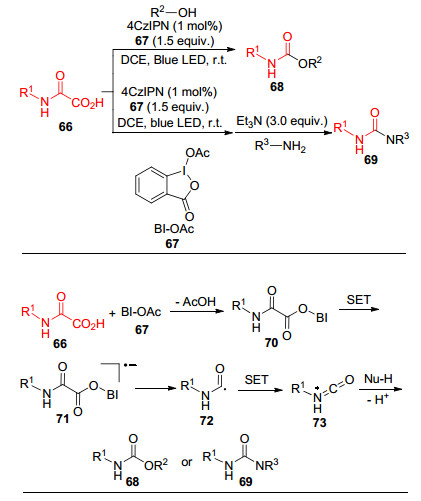

    除了羧酸之外, 羧酸衍生物(如草氨酸衍生物)也可以在光催化下发生脱羧偶联.最近Cramail和Landais课题组[30]使用4CzIPN为催化剂, 通过氧化脱羧偶联策略, 实现了草氨酸衍生物66与醇或胺的反应, 合成了氨基甲酸酯68或脲69.该催化剂体系使用高价碘试剂67为氧化剂, 与草氨酸衍生物66反应生成加合物70.随后, 经过光催化的单电子转移作用和脱羧作用生成酰胺自由基72.中间体72经单电子氧化之后, 产生异氰酸酯中间体73, 进一步与醇或胺反应生成目标产物(Scheme 11).

    图式11

    图式11.  4CzIPN催化的氧化脱羧反应
    Scheme 11.  4CzIPN-catalyzed oxidative decarboxylation coupling

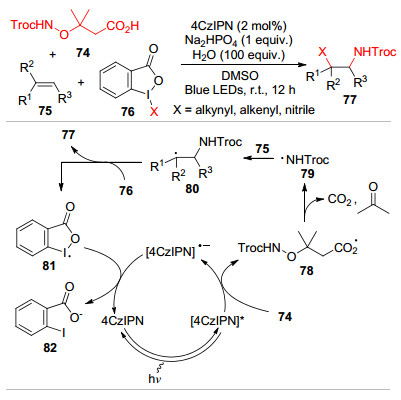

    最近, Studer课题组[31]报道了一种可见光促进下4CzIPN催化的非活化烯烃的1, 2-胺化炔基化反应.以羧酸衍生物2, 2, 2-三氯乙氧酰基保护的α-氨氧基酸74作为自由基前体(Troc=2, 2, 2-三氯乙氧酰基), 在光催化条件下产生羧酸自由基78, 随后脱羧产生酰胺自由基79.中间体79对烯烃75中的双键进行自由基加成, 产生中间体80, 随后高价碘试剂76捕获自由基80, 得到目标产物77.同时产生的瞬时自由基81被稳态自由基[4CzIPN]还原, 得到负离子82, 实现催化剂4CzIPN的催化循环.该反应中, 各种单取代、双取代和三取代的非活化烯烃均可以适用, 合成了系列β-炔基化的酰胺77(Scheme 12).此外, 含烯基和腈基的高价碘试剂76同样可以适用于该体系.

    图式 12

    图式 12.  4CzIPN催化的非活化烯烃双官能化反应
    Scheme 12.  4CzIPN-catalyzed difunctionalization of unactivated alkene

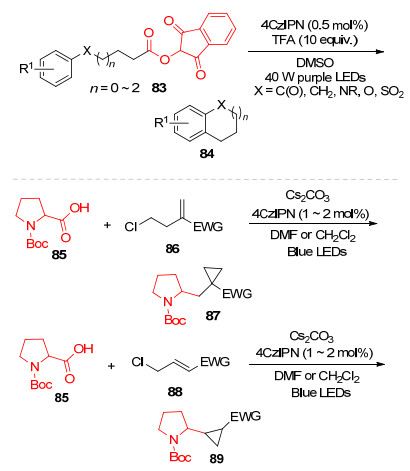

    此外, Sherwood课题组[32]采用4CzIPN为光催化剂, 以羧酸衍生物N-(酰氧基)邻苯二甲酰亚胺83作为自由基前体, 实现了分子内芳烃烷基化反应, 合成杂环84. Noble和Aggarwal课题组[33]报道了可见光下4CzIPN催化脯氨酸衍生物85的脱羧加成环化反应, 合成了环丙烷类化合物(8789)(Scheme 13).这些新方法展现出优异的官能团兼容性、良好的底物适用范围、温和的反应条件等优点, 表明在可见光照射下无金属光敏剂4CzIPN可以高效引发羧酸衍生物脱羧产生相应的自由基, 为该领域研究工作者开发新型光催化脱羧偶联反应提供参考.

    图式 13

    图式 13.  4CzIPN催化的脱羧偶联反应
    Scheme 13.  4CzIPN-catalyzed decarboxylation coupling reaction

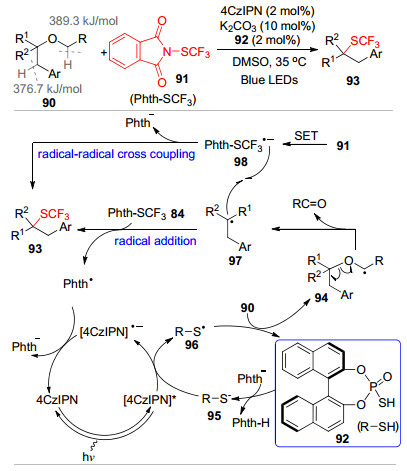

    谢劲和朱成建课题组[34]以4CzIPN和联萘酚骨架的硫醇92作为HAT催化剂的协同催化剂, 高选择性地实现了无过渡金属催化的叔醚90 C(sp3)—O键的切断, 并发生硫三氟甲基化反应.该方法使用N-(三氟甲硫基)邻苯二甲酰亚胺(91, PhthSCF3)为硫三氟甲基化试剂.虽然反应底物叔醚中的苄位C—H键更为活泼(BDE=376.7 kJ/mol), 而醚α-C(sp3)—H键相对惰性(BDE=389.3 kJ/mol), 但是受极性匹配效应的控制, 在光催化条件下HAT催化剂92经过去质子化和还原淬灭, 产生的亲电性硫自由基96倾向于引发醚α-C(sp3)—H键均裂产生自由基94.中间体94的C—O键均裂产生关键中间体三级自由基97.随后, 自由基97可能经过自由基取代路径或者自由基交叉偶联路径, 生成目标产物93 (Scheme 14).

    图式 14

    图式 14.  4CzIPN催化叔醚的硫三氟甲基化反应
    Scheme 14.  4CzIPN-catalyzed trifluoromethylthiolation of tertiary ethers

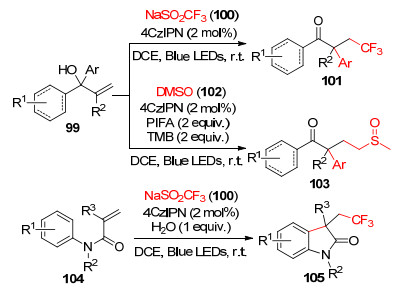

    近年来, 自由基串联环化反应作为一种快速构建多个化学键的高效反应策略, 引起合成工作者的广泛关注[35].特别是可见光促进下的自由基串联环化反应更是温和、绿色, 具有巨大的应用潜力. 2018年, 蔡顺有课题组[36]以4CzIPN为催化剂在可见光下实现了系列串联环化反应(Scheme 15).例如, 以α, α-二芳基烯丙醇(99)为底物, 以CF3SO2Na (100)为自由基前体, 在可见光照射下4CzIPN为催化剂, 实现了三氟甲基化/芳基迁移反应, 生成β-三氟甲基-α-芳基酮101 (Scheme 15).该方法是一种绿色、经济的新方法, 避免了传统方法中的过渡金属催化剂、强氧化剂和昂贵的三氟甲基化试剂[37].类似地, 以二甲基亚砜(102)为自由基前体, 该光催化策略也适用于合成α-芳基-γ-甲基亚砜基酮103[38].研究发现该催化体系中通过二(三氟乙酸)碘苯(PIFA)和1, 3, 5-三甲氧基苯(TMB)原位产生的高价碘试剂是反应中真正的氧化剂物种. KIE实验研究发现C—H键切断可能是该反应中的决速步骤.此外, 4CzIPN的可见光催化体系还可应用于N-芳基丙烯酰胺104和CF3SO2Na (100)的串联环化反应, 合成三氟甲基取代的氧化吲哚衍生物(105) (Scheme 15)[39].虽然通过串联环化策略合成三氟甲基取代氧化吲哚衍生物的反应已经有较多研究[40], 但是该研究所开发的温和条件下无金属催化的光催化反应方法具有巨大的应用潜力.

    图式 15

    图式 15.  4CzIPN催化的自由基串联环化反应
    Scheme 15.  4CzIPN-catalyzed radical cascade reactions

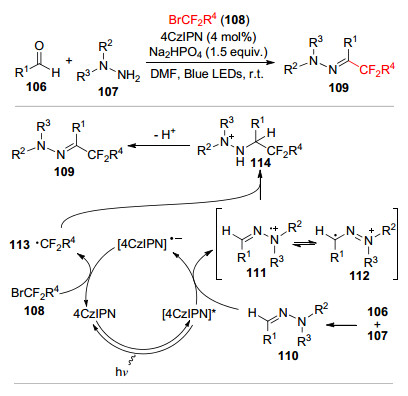

    2018年, 周明东和王贺课题组[41]基于可见光促进的4CzIPN催化体系, 发展了醛、肼和溴代二氟试剂的“三组分一锅反应”, 实现α, α-二氟酮腙109的合成(Scheme 16).反应机理中, 醛和肼首先缩合产生腙110, 在光催化下经过单电子氧化产生自由基111.另一方面, 溴代二氟试剂108在光催化下经过单电子还原产生自由基113 (•CF2R4), 与中间体111发生自由基加成, 得到中间体114, 随后经过脱质子后产生目标化合物109.

    图式 16

    图式 16.  4CzIPN催化合成α, α-二氟酮腙
    Scheme 16.  4CzIPN-catalyzed synthesis of α, α-difluoroketone hydrazones

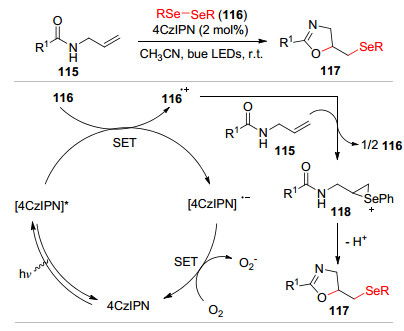

    最近, 刘强课题组[42]采用可见光促进的4CzIPN催化体系, 实现了非活化烯烃115和二硒醚116的串联环化反应, 合成系列含硒醚的杂环化合物117 (Scheme 17).实验机理部分, 与之前报道的自由基历程所不同的是该反应中产生的硒基阳离子和底物115中的C=C双键形成三元环中间体118, 最后通过分子内的亲核环化、脱质子得到含硒醚的杂环化合物117.

    图式 17

    图式 17.  4CzIPN催化环化硒醚化
    Scheme 17.  4CzIPN-catalyzed selenation cyclization

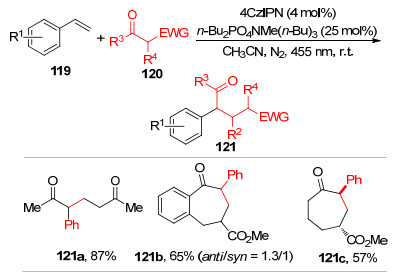

    2018年, König课题组[43]以4CzIPN为催化剂, 在可见光下实现了芳基乙烯119与活泼亚甲基类化合物120的De Mayo反应, 合成1, 5-二羰基化合物121, 并且该方法可以成功应用于较大环系化合物的合成, 以高收率制备得到了七元环化合物, 特别值得注意的是该方法能以57%的收率得到单一的区域异构体121c (Scheme 18).

    图式 18

    图式 18.  4CzIPN催化合成1, 5-二羰基化合物
    Scheme 18.  4CzIPN-catalyzed synthesis of 1, 5-dicarbonyl compounds

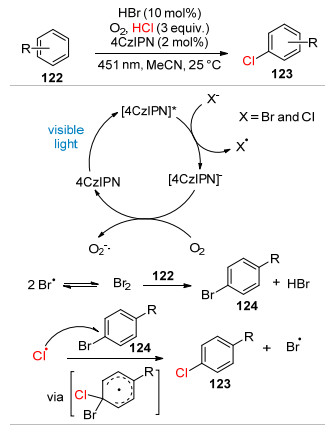

    近期, König课题组[44]基于可见光促进的4CzIPN催化体系, 在催化剂量的溴离子的存在下, 利用盐酸水溶液作为氯源, 高选择性地实现了芳烃的氯化反应.反应机理中, 芳烃在光催化的作用下, 首先实现原位溴化反应, 产生溴化物中间体124, 进而在光催化作用之下发生本位氯化反应, 最终得到氯代芳烃123 (Scheme 20).

    图式 19

    图式 19.  4CzIPN催化合成氯代芳烃
    Scheme 19.  4CzIPN-catalyzed synthesis of chlorinated arenes

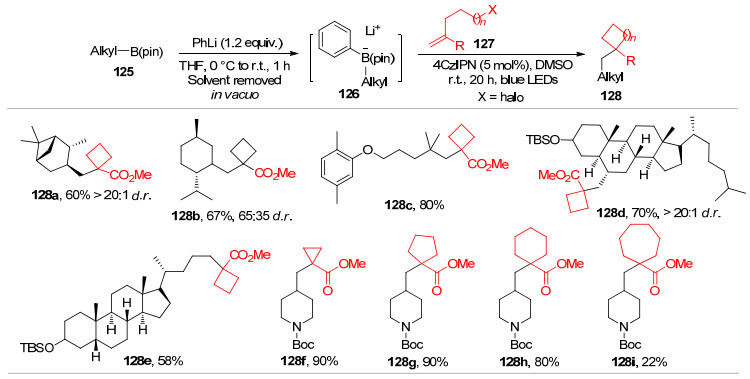

    图式 20

    图式 20.  4CzIPN催化环状烷烃的合成
    Scheme 20.  4CzIPN-catalyzed synthesis of cycloalkanes

    Aggarwal课题组[45]基于可见光促进的4CzIPN催化体系, 实现了烷基硼酸酯的环丁化反应, 可以快速制备得到系列环丁烷产物.该反应具有反应条件温和和官能团容忍性好的优点, 利用该反应体系成功完成了天然产物的环丁化反应, 并且利用该反应体系还可以制备得到了三、五、六、七元环产物(Scheme 20).

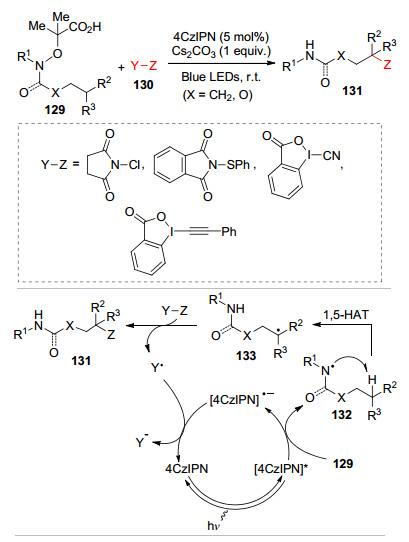

    2018年, Leonori课题组[46]基于可见光促进的4CzIPN催化体系, 实现了酰胺或胺104的远程C(sp3)—H官能化反应, 实现了酰胺或胺γ-位氟化、氯化、苯硫基化、腈基化和炔基化反应.在该研究中, 酰胺或胺129在光催化下, 产生关键中间体酰胺自由基(或氮自由基)132.随后, 132经过1, 5-氢迁移(1, 5- hydrogen-atom transfer, 1, 5-HAT)产生中间体133.而反应物130具有亲单电子占据分子轨道(SOMO)的特性.中间体133与极性的反应物130反应, 产生目标化合物131 (Scheme 21).

    图式 21

    图式 21.  4CzIPN催化的远程C—H键官能化
    Scheme 21.  4CzIPN-catalyzed remote C—H functionalization

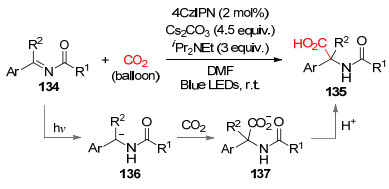

    在传统方法中, 实现亚胺极性反转发生还原羧化反应是非常挑战的[47]. 2018年, 余达刚课题组[48]发展了高效的可见光催化体系突破了传统方法的局限.采用4CzIPN为催化剂, 常压二氧化碳为羧基化试剂, 在可见光下实现了亚胺(或烯胺)134的还原羧化反应, 合成了系列α, α-二取代-α-氨基酸135.该反应中, 反应底物134在光催化条件下被还原产生α-氨基负离子136.随后二氧化碳对中间体136亲核加成, 得到产物137, 经酸化之后得到相应产物135 (Scheme 22).

    图式 22

    图式 22.  4CzIPN催化亚胺的还原羧化反应
    Scheme 22.  4CzIPN-catalyzed hydrocarboxylation of imines

    综上所述, 4CzIPN是一种新型无金属的光催化剂, 4CzIPN相对于其他有机染料光敏剂, 具有优异的氧化还原窗口, 在一定程度上可以作为有机贵金属光敏剂Ir的替代物.此外, 4CzIPN还具有合成简便、吸光系数大、激发或发射波长易于调节等优点, 在可见光促进的有机合成反应中已经展现出巨大潜力和应用价值.通过采用不同的反应前体[包括硅试剂、羧酸及其衍生物、含硫(硒)试剂和含氟试剂等], 在可见光促进下, 由4CzIPN催化产生活泼的自由基中间体, 进一步通过自由基加成、自由基取代和自由基-自由基交叉偶联反应等步骤可以高效构筑新的化学键.这些反应具有条件温和及催化剂廉价易得等优点, 为快速构建复杂分子提供了新方法.但是, 值得注意的是, 4CzIPN作为光催化剂能引发的自由基类型还有待拓展, 例如在自由基反应中常见的自由基(如芳基自由基、硝基自由基、膦酰自由基、磺酰自由基和叠氮自由基等), 目前尚未见报道.随着人们对绿色化学的不懈追求, 基于4CzIPN的无金属可见光催化体系将会继续受到关注并深入发展, 为有机光合成提供更多的新方法.
