摘要: Anderson型杂多酸(通式为[XM6O24]n)是一类具有特殊结构和性质的多金属-氧簇无机化合物,由于其分子结构易于化学修饰和可设计性以及其在材料、催化和医药等领域具有很高的应用价值,因此一直受到研究者们的广泛关注.近几年来,Anderson型杂多酸在催化有机氧化反应中的应用对于绿色催化过程的研究逐渐显露出非常重要的意义.本综述对Anderson型杂多酸在有机合成反应中的催化应用进行了相关的调研,根据Anderson型多金属氧酸盐的结构分类对这些工作进行了归纳概述与总结.这将为Anderson型杂多酸的催化应用以及为绿色催化的研究提供新的思路.

English

  • Anderson型杂多酸, 又称Anderson型多金属氧酸盐, 是多金属氧簇化合物中的一类重要结构, 结构通式可表示为[XM6O24]n-或[Hx(XO6)M6O18]n-(M=Mo或W), 其中心杂原子X几乎可以换成元素周期表中任意的金属或非金属原子, 且Anderson型杂多酸稳定的构型为平面环状结构, 如图 1a1b. Anderson型杂多酸表面O原子存在3种不同类型的配位模式, 因而多酸表面不同位点的反应活性具有较大差异.此外, 多酸表面O原子的质子化程度也存在明显差异, 因而可分为下述2种(图 1c):一种是Anderson型杂多酸表面μ3-O未质子化的(称之为A型); 另一种则是μ3-O质子化的(称之为B型).如果中心杂原子价态较高(氧化态>4), Anderson型杂多酸还发现以类似七钼酸根的折叠异构体构型存在(图 1d1e), 对于低价态的中心金属原子, 这种结构则需要有机配体保护才能稳定存在(图 1f)[1-5].

    图 1

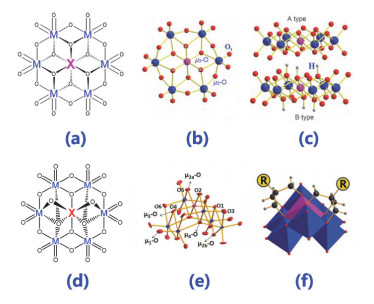

    图 1.  (a) α-Anderson型杂多酸结构示意图; (b, c) α-Anderson型杂多酸球棍模型图; (d) β-Anderson杂多酸结构示意图; (e) β-Anderson型杂多酸球棍模型图; (f)有机配体稳定的β-Anderson型杂多酸
    Figure 1.  (a) Structure diagram of α-Anderson type heteropoly acids; (b, c) model diagram of α-Anderson type heteropoly acids Club; (d) structure diagram of β-Anderson type heteropoly acids; (e) model diagram of β-Anderson type heteropoly acids Club; (f) organically modified β-Anderson type heteropoly acids

    从结构上来看, Anderson型杂多酸的氧原子以6个共边的八面体围绕中心杂原子形成一个具有共平面性的环状结构或折叠的扭曲结构, 其中心杂原子变化多样且易于被化学修饰, 因此该结构具有较高的配位活性, 通过对其进行化学修饰可以使其结构与性质更加丰富.

    经典的杂多酸结构大多为纳米或亚纳米尺寸且粒子均一, Anderson型杂多酸的八面体连接方式以及易于被修饰等特性更是决定其成为一类很好的亚纳米建筑单元, 设计合成出具有各种特殊尺寸和性质的有机-无机多酸化合物在现代材料、医药、催化等领域有着非常重要的应用价值.

    对于Anderson型杂多酸的早期研究主要集中在新化合物的合成制备与表征等方面, 国内王恩波课题组、魏永革课题组、周百斌课题组、牛景杨课题组、王秀丽课题组和国外的Kreb等课题组在这一领域作出了较为突出的贡献.

    2014年, 魏哲宇等[6]发明了一种液相扩散单晶生长加样法以及专用加样管, 该发明可以显著提高培养单晶的工作效率, 通过该方法培养的单晶质量也有显著的提升.魏永革课题组通过该方法培养了大量不同类型的Anderson型杂多酸及其有机衍生物的晶体(图 2), 并通过单晶X-射线衍射、红外光谱、核磁共振谱和液相色谱等方法确定了许多新型Anderson型杂多酸及其有机衍生物的晶体结构, 极大地推动了Anderson型杂多酸的合成与结构化学的发展.

    图 2

    图 2.  一种液相扩散专用加样管[6]制备的几种Anderson型杂多酸晶体
    Figure 2.  Several Anderson type heteropoly acids crystals prepared by the special sample tube for liquid phase diffusion technique[6]

    随着Anderson型杂多酸的结构发展, 越来越多的研究者们开始对Anderson型杂多酸的可控修饰以及催化应用进行了深入的研究.他们发现Anderson型杂多酸不但具有酸碱特性, 而且因其中心原子的差异还具有丰富的氧化还原性, 由于其结构稳定性好, 可作均相及非均相反应, 甚至还可以通过适当的化学修饰后作相转移催化剂或离子液体催化剂, 因此, Anderson型杂多酸是一种具有很高催化活性的新型亚纳米级分子, Anderson型杂多酸的材料化和功能化研究也逐渐成为多酸化学中的一个前沿热门领域[7-12].但Anderson型杂多酸的催化应用早期的工作主要集中在氧化脱硫和工业废水的处理[13-17], 而在有机合成中的应用很少涉及.

    人类社会的进步离不开有机合成化学的发展, 然而在大多数有机合成反应中, 不仅所用到的催化剂昂贵、反应条件严苛危险, 而且反应所生成的副产物往往对环境会造成一定程度的污染, 因此, 用化学的技术和方法减少或停止那些对人类生态环境有害的物质产生, 不仅是有机合成反应中的难点, 也是当今绿色化学研究的重点, 更是21世纪化学发展的重要方向之一[18-21].随着Anderson型杂多酸的催化应用进展, 研究者们发现:在有机合成反应中, 用Anderson型多金属氧酸盐及其衍生物来代替传统的金属或非金属催化剂进行催化氧化, 不仅催化效率高且催化过程中所产生的副产物少, 正是一种对环境友好的绿色高效催化新路线.

    在这些工作报道中所合成使用的Anderson型杂多酸催化剂种类繁多, 为了更好地对这些研究工作进行归纳与概述, 本综述根据近年来关于Anderson型杂多酸的有机催化应用的相关文献报道, 以Anderson型多金属氧酸盐的阴离子结构为分类依据, 大致将这些工作分为两大类(图 3), 同时为了方便描述, 我们对以下分类定义了相关的字母简写: (1)简单的Anderson型杂多酸(以下简写为P)的催化应用; (2) Anderson型杂多酸有机衍生物(以下简写为PO)的催化应用; 在这两大类中再根据Anderson型杂多酸的阳离子形式将催化剂细分为两小类: (1)简单无机阳离子(如NH4+、Na+、H+、K+, 以下简写为[I]+)的Anderson型杂多酸; (2)有机阳离子(以下简写为[O]+)的Anderson型杂多酸.

    图 3

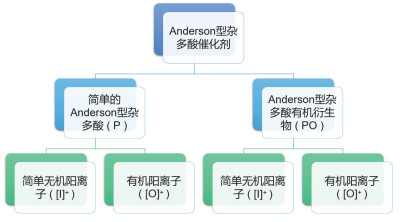

    图 3.  本文对Anderson型杂多酸的树状结构分类图
    Figure 3.  Tree-structure classification of Anderson type heteropoly acids in this paper
    2.1.1   [I]+P

    2016年, Kadam和Gokavi[22]对Anderson型铬(Ⅲ)钼酸盐催化氧化乙酸肼的动力学和催化机理进行了相关研究, 该反应催化剂最初由H[Cr(OH)6Mo6O18]2-氧化生成为[O=Cr(OH)6Mo6O18]3-, 然后与酰肼反应生成目标产物, 在反应过程中不受任何自由基的干预, 这项工作对于Anderson型杂多酸催化氧化酰肼提供了很好的思路与启发.

    2017年, 余焓等[23]提出了一种简单、温和且高效的需氧氧化胺的方法, 通过无机配体负载的非贵金属催化剂(NH4)n[MMo6O18(OH)6] (M=Cu2+, Fe3+, Co3+, Ni2+, Zn2+; n=3或4)在100 ℃的水中一步合成胺, 证明了通过改变中心金属原子可以显著提高催化活性和选择性.在Anderson型杂多酸催化剂的存在下, 以O2为唯一氧化剂, 伯胺和仲胺的催化氧化以及醇和胺的偶联反应可以顺利地提供各种亚胺, 这种全新的工艺方法开辟了一条通过无机配体配位金属进行催化氧化的途径.

    不久后, 余焓及其合作者[24]又提出了一种利用无机配体负载的Cu-Anderson型杂多酸催化剂(NH4)4-[Cu(OH)6Mo6O18]在水中好氧氧化醛制备羧酸的方法(图 4).该方法以氧气为唯一氧化剂, 在极温和的水溶液条件下进行, 并能适用于多种官能团的醛类化合物.在该催化过程中, 铜催化剂(NH4)4[Cu(OH)6Mo6O18]可以循环使用, 研究表明, 连续反应可以进行至少6次, 而催化剂的催化性能均无明显下降.余焓等提出的这种催化醛制备羧酸的方法不仅操作简单, 而且避免了使用成本昂贵、毒性较大的原料, 该催化路线的通用性使其有可能被工业化应用.

    图 4

    图 4.  利用(NH4)4[Cu(OH)6Mo6O18]在水中氧化醛制备羧酸的方法路线
    Figure 4.  A method for preparing carboxylic acids by oxidizing aldehydes in water using (NH4)4[Cu(OH)6Mo6O18]

    2018年, 翟永彦等[25]利用无机配体负载的Fe-Anderson型杂多酸催化剂(NH4)3[Fe(OH)6Mo6O18], 同样以氧气作为唯一氧化剂, 促进了有机卤化物的好氧氧化制醛/酮和胺氧化偶联制备亚胺.该催化剂由廉价的(NH4)6Mo7O24•4H2O和Fe2(SO4)3合成, 其在卤化物和胺的催化氧化反应中对多种底物具有非常好的活性, 在这类催化反应中, 催化剂的催化活性损失很小, 说明无机配体负载催化剂在催化化学转化中具有很大的潜力, 而且由于该催化剂具有较稳定的无机骨架, 从而提供了良好的稳定性和可重用性, 因此卤化物和胺的催化氧化可以很容易地提高到克级, 具有工业化应用前景.

    张梦齐、翟永彦和茹诗等[26]报道了一种利用无机配体负载的碘催化剂(NH4)5[IMo6O24]好氧氧化醇的有效方法, 该催化体系与多种基团相容, 具有较高的选择性和良好的稳定性.基于实验结果, 他们提出了碘催化剂(NH4)5[IMo6O24]催化氧化醇的初步机理(图 5).其催化氧化反应与与酶促氧化反应相似, 可分为两个独立的半反应: (NH4)5[IMo6O24]介导的醇氧化反应和[IVMo6O24]的二氧偶联氧化反应.对于无机配体负载的碘多钼酸催化剂, 在氧化过程中所需要的两个氧化当量储存在Anderson杂多酸骨架的碘中心, 同时添加剂的加入对该反应的进行有着显著的影响, 这很可能是由于Cl-或Ac-作为电子转移介质从而提高了碘多钼酸催化剂体系的电子转移效率.这一机理的提出对新型Anderson型杂多酸的有机催化氧化的应用发展具有重要的意义.这是一种高效、温和的无机配体配位高价碘催化氧化体系, 该体系具有广泛的底物耐受性、良好的选择性和可回收性, 这种催化系统避免了使用任何有机配体和有毒氧化剂, 与有机高价碘试剂比较, 更有利于其在医药、香料和食品添加剂中的应用.除此以外, (NH4)5-[IMo6O24]的结构也对Anderson型杂多酸骨架的中心离子的替换提供了更多的思路.

    图 5

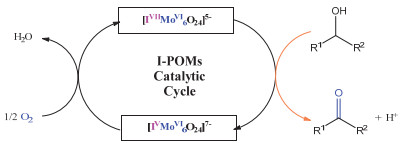

    图 5.  碘六钼酸催化剂催化醇氧化反应的机理研究[26]
    Figure 5.  Proposed mechanism for the iodine-POM-catalyzed oxidation of alcohols[26]

    随后, 王静静等[27]以Zn-Anderson型多金属氧酸盐(NH4)4[Zn(OH)6Mo6O18]为催化剂, 建立了一种关于卤化物与胺的氧化交叉偶联反应、胺的氧化自偶联反应和卤化物的氧化反应的催化体系(图 6).在该催化体系的研究中, 他们选择苄胺和氯化苄作为氧化交叉偶联反应的模型底物, 得到N-苄叉苯丙胺, 收率为32%, 选择性为47%, 通过对溶剂的筛选得出乙腈为最佳溶剂, 收率为89%, 选择性为90%.此外, 缩短和延长反应时间对产率均有影响, 60 ℃为最佳反应温度, 最佳催化剂用量为1.0 mol%.尽管该反应使用单一的氧气作为氧源, 但仍然可以有效地制备相关的亚胺和醛或酮.无机配体负载的锌多酸催化剂不仅易于用水热法制备合成, 而且由于该反应的非均相性, 使得催化剂易于回收.与铑、钌、钯等贵金属催化剂相比, 无机配体负载的Zn-Anderson型杂多酸催化剂避免了有毒、对空气和水敏感的有机配体的使用, 因此无机配体修饰杂多酸在有机合成中作为多相催化剂仍有很大的潜力, 该体系对环境友好且催化效率较高.

    图 6

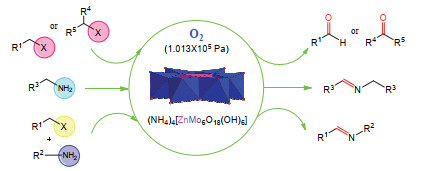

    图 6.  Zn-Anderson型杂多酸催化卤化物氧化成醛或酮和胺氧化成亚胺[27]
    Figure 6.  Zn-Anderson heteropoly acids catalyzes the oxidation of halides to aldehydes or ketones, and amines to subunits[27]

    同年, Sawant等[28]在pH值为1和2的水介质中, 对Anderson型钴(Ⅲ)多酸盐阴离子[Co(OH)6Mo6O18]3−催化氧化乙酰氨基酚的反应进行了相关研究, 在该反应中, 氧化剂和钴钼酸盐离子对反应的抑制表明各种形式的氧化剂之间存在优先平衡, 反应开始从中性对乙酰氨基酚到阴离子进行直接电子转移, 随后在速率测定步骤中生成自由基, 自由基进一步氧化成N-乙酰基醌亚胺作为中间体, 再经水解得到对苯醌和乙酸.实验结果表明反应物之间先形成一种弱配合物促进了反应的进行.

    2019年, 魏哲宇和茹诗等[29]报道了以氧气作为唯一氧化剂, 利用无机配体负载的Cu-Anderson型杂多酸催化剂(NH4)4[Cu(OH)6Mo6O18]来促进醇的好氧氧化的研究.经典过渡金属配合物催化剂对醇的催化氧化需要复杂的有机配体或硝基自由基作为辅助催化剂, 许多反应更需要用到强氧化物作为氧化剂, 而许多有机物与这些强氧化剂接触会发生剧烈的爆炸, 因此传统的醇的催化氧化反应往往过程复杂、成本高昂, 实验条件严苛且危险, 而这种Cu-Anderson型杂多酸催化剂由廉价的七钼酸铵和硫酸铜在水中合成, 对于醇的催化氧化反应中多种不同的底物也表现出优异的选择性和活性, 这种方法不仅安全高效而且绿色环保, 更有希望实现工业化应用.实验结果表明, 该催化体系的催化机理如下(图 7)[29]:对于无机配体负载的铜催化剂(NH4)4[Cu(OH)6-Mo6O18], 氧化所需的两个氧化当量不仅存储在铜中心, 而且可以转移到6个边缘化的MoO6单元上. Cu-Anderson型杂多酸催化剂与乙醇反应生成活性物质A, 而A和E是一对可以相互转换的异构体, 这可能是因为电子通过分子内氧桥Cu—O—Mo转移到无机配体MoO6上, 从而导致其中一个Mo单元从正六价变为正五价. Cu-Anderson型杂多酸A首先激活分子氧生成活性物种B.随后, 物种B经过O=O键杂化得到具有高活性的金属氧物种C作为活性氧化剂.在这个催化反应过程中, 通过MS检测表明水参与了产生过氧化氢的反应, 因此该催化体系更接近于半乳糖氧化酶反应, 其中Cu和羟基自由基作为一个单电子氧化剂共同作用, 介导一个双电子醇氧化反应.在半乳糖氧化酶中反应, 一个单一的铜中心与氧气反应, 产生过氧化氢作为副产物.高活性的物种C与乙醇反应生成中间体D, 然后提取H原子生成醛并再生E.最后, 中间体E(Cu)被过氧化氢氧化回物质A(Cu).

    图 7

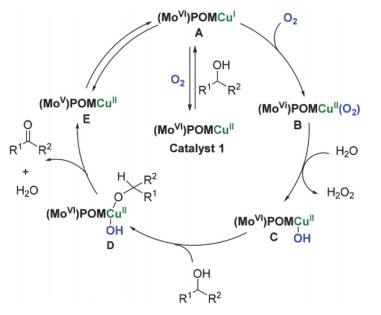

    图 7.  (NH4)4[Cu(OH)6Mo6O18]催化醇氧化的机理研究[29]
    Figure 7.  The catalytic mechanism of alcohol oxidation by using (NH4)4[Cu(OH)6Mo6O18] [29]

    同年, 戴国勇和余焓等[30]报道了以30% H2O2为氧化剂, 利用无机配体负载Fe-Anderson型杂多酸催化剂(NH4)3[Fe(OH)6Mo6O18]催化烯烃环氧化反应的研究, 该反应不需要额外的还原剂或自由基作引发剂, 且实验操作简单, 完全避免了使用昂贵、有毒的贵金属催化剂, 不需要使用对空气/水分敏感且商业上不可用的有机配体或钨多酸等.相关催化剂(NH4)3[Fe(OH)6Mo6O18]在100 ℃的水中一步反应合成制备, 其催化机理与铁卟啉型类似.该催化剂成功地将各种芳香族和脂肪族烯烃转化成相应的环氧化合物, 具有良好的产率和选择性.

    余焓、王静静等[31]进一步利用Fe-Anderson型杂多酸(NH4)3[Fe(OH)6Mo6O18]在温和的条件下实现了各种醛与醇的氧化酯化反应并获得了高产率的酯类化合物, 包括几种药物分子和天然产物等.吴志康、魏哲宇和赵启新等[32]利用无机配体负载的Cr-Anderson型杂多酸催化剂(NH4)3[CrMo6O18(OH)6]在温和的条件下, 以甲醇作为潜在的甲酰化试剂, 成功地将各种伯胺和仲胺转化成相应的甲酰胺, 并对二元伯胺进行了甲酰化反应.该低价铬催化剂相较于有机合成中广泛使用的高价铬催化剂(包括CrO3和K2Cr2O7等)不仅更有效, 而且安全、绿色环保.吴志康等[33]又以无机配体负载的Fe-Anderson型杂多酸催化剂(NH4)3[Fe(OH)6Mo6O18]催化甲酸和胺偶联生成甲酰胺.徐佳佳等[34]开发了一种基于Fe-Anderson型多金属氧酸盐Na3Fe(OH)6Mo6O18•5H2O选择性氧化5-羟甲基糠醛制备5-甲酰-2-呋喃甲酸的新方法, 实验表明该催化剂在常压好氧环境下有较高的催化活性.

    2020年王静静、余焓和魏哲宇等[35]提出并证实了一种无机配体负载的单钴离子催化剂Co-Anderson型杂多酸催化剂(NH4)3[Co(OH)6Mo6O18]的催化氧化反应.在该催化剂存在下, 以KCl为添加剂可以有效地促进30% H2O2直接氧化醇制备酯类.酯作为生物、医药、精细化工等领域中一类重要的合成因子, 通常由羧酸或活性衍生物(酰氯和酸酐)与醇反应制备.传统的醇转化为酯的催化反应步骤繁琐, 反应条件严苛, 副产物较多且底物适应性有限, 而王静静等提出的这种廉价、稳定并且在温和条件下能够安全高效绿色催化醇到酯的催化体系具有非常重要的意义, 他们首先探索了苄醇和脂肪醇与甲醇氧化偶联生成甲酯的底物范围, 结果表明各种取代苄醇以及脂肪醇都能高效、高选择性地进行氧化酯化反应, 最高产率可以达到99%, 随后在苄醇和其衍生物以及脂肪醇与甲醇成功氧化酯化的基础上, 王静静等进一步将催化体系推广到苄醇以及脂肪醇与其它醇类的酯化反应中, 均能高效地获得相应的酯类产物, 更重要的是天然产物土木香内酯也可以通过此方法制备, 并且产率可以达到66%.在该催化体系中, 在添加剂氯化钾的作用下, 实验表明添加剂可以显著提升催化反应体系的选择性和活性.他们通过单晶结构衍射与解析发现添加剂中的氯离子能够与催化剂CoMo6在晶态时形成超分子二聚体2(CoMo6•Cl)(图 8)作为催化关键中间体, 然后该中间体与醇进一步经亲核加成和β消除两步反应实现了醇到酯的转化.几乎在所有的情况下, 该催化剂都能以较高催化活性使各种醇(芳香族和脂肪族)的氧化交叉酯化在温和的条件下进行并得到相应的酯且产率较高.这项工作表明Anderson型多金属氧酸盐作为一类重要的单金属离子无机分子载体, 是一种性能优异的环境友好型催化剂, 在催化有机合成反应中具有很大的潜在应用价值.其作为一种多功能的催化剂, 通过替换Anderson型多金属氧酸盐的中心金属, 改变其结构与性质, 使得Anderson型杂多酸在醇的绿色催化氧化中显示出优异的催化活性和极高的催化效率.

    图 8

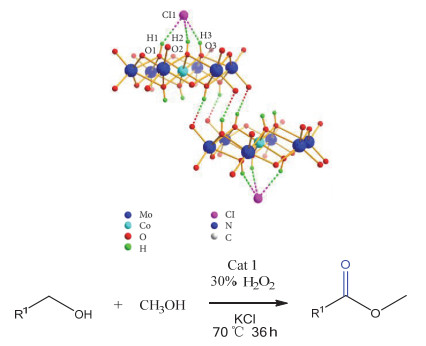

    图 8.  二聚体2(CoMo6•Cl)的超分子结构及催化路线[35]
    Figure 8.  The supramolecular structure of dimer 2(CoMo6•Cl) and its catalytic route[35]
    2.2.1   [I]+PO

    2017年, 魏永革课题组和罗建辉等[36]报道了一种有机配体稳定的β-异构体Anderson型锰钼酸盐亚纳米团簇阴离子: [NH4]β-{[H3NC(CH2O)3]2MnMo6O18}.该亚纳米团簇作为一种高活性的催化剂, 可以选择性催化环己酮、环己醇或其混合物KA油的氧化(图 9).研究结果表明不仅Anderson型杂多酸特殊的蝶形拓扑结构对催化活性有显著的提高, 而且该催化剂的高选择性和高催化转化效率可以使其被用于己二酸的绿色工业化合成.

    图 9

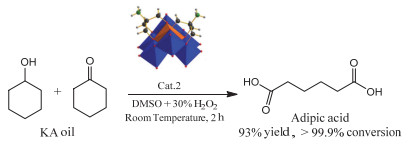

    图 9.  β-{[H3NC(CH2O)3]2MnMo6O18}-催化KA油一锅选择性氧化制取己二酸[36]
    Figure 9.  β-{[H3NC(CH2O)3]2MnMo6O18}- catalyzed selective oxidation of KA oil to adipic acid in one pot[36]
    2.2.2   [O]+PO

    2017年, 余焓等[37]开发了第一个用有机杂化Fe-Anderson型杂多酸催化剂[N(C4H9)4]3[FeMo6O18-(OH)3{(OCH2)3CNH2}]催化水中醛的好氧氧化反应(图 10), 催化研究开始于在水溶液反应条件下, Fe-Anderson型杂多酸作为催化剂(0.1 mol%), 用O2 (1.013×105 Pa)氧化苯甲醛生成苯甲酸.他们用不同的添加剂在50 ℃时进行了反应, 发现添加剂的碱度对产物转化率有着很大的影响.在该催化反应体系中加入Na2CO3时(pKb=3.67), 苯甲酸的产率为95%, 而加入NaHCO3时(pKb=7.95), 苯甲酸的产率降为63%.加入Na2SO3(pKb=6.8)使产率进一步降低到26%, 而加入Na2SO4(pKb=12.0)的产率最低为5%.对于有机碱性添加剂, 如CH3COONa和Et3N, 得到苯甲酸的产率分别为83%和89%.含中性盐的添加剂, 如NaBr、KCl和NaCl, 只能得到中等产率的氧化产物.酸性添加剂NH4Cl对该催化体系中催化氧化的过程有着明显的抑制作用.这些结果表明, 添加剂对Anderson型多金属氧酸盐FeMo6催化剂的活性有着明显的影响, 这或许是因为杂多酸的酸碱性质具有很高的可调性.随后, 他们还研究了催化剂用量和反应温度对该催化反应的影响.改变催化剂用量对产物的收率影响不大, 而随着反应温度的升高, 苯甲酸的产率在50 ℃时达到最大值.进一步将反应温度提高到70 ℃时, 产率则降低到96%, 这可能是由于氧气(气相)与催化剂之间的接触减少所致.在反应过程中, 从通入氧气切换到在空气中进行反应, 在相同的大气压下, 氧化产物的收率也可以达到90%.当在氮气球下进行反应时, 获得产物的产率特别低, 仅为<5%.作为对照实验, 在没有FeMo6催化剂的情况下进行该催化反应时, 只能检测到少量的产物生成.余焓等提出的这种Fe-Anderson型杂多酸催化方法以氧气为唯一氧化剂, 在极温和的水溶液条件下进行, 并涵盖了多种官能团醛.此方法对环境友好、成本低廉且催化效益颇高, 具有工业化应用价值.

    图 10

    图 10.  催化剂阴离子结构图及其催化反应路线[37]
    Figure 10.  Catalyst anion structure and the catalytic reaction route[37]

    佘珊和殷盼超等[38]发现卤素离子(X-)可以在溶液中结合在三羟甲基乙烷修饰的亚纳米级Al-Anderson型多金属氧酸盐([(n-C4H9)4N]3{AlMo6O18(OH)3[(OCH2)3-CCH3]})的表面, 形成结合常数K=1.53×103的稳定超分子复合物, 从而进行催化醇氧化到醛的反应(图 11).晶体结构分析表明, 这种结合行为是通过卤素离子X-和{AlMo6O18(OH)3[(OCH2)3CCH3]}3-的未修饰面上的三个羟基之间形成多个X…H—O氢键发生的.这个超分子亚纳米团簇体系中的超分子相互作用意味着其对于从醇氧化到醛的催化活性可以在卤素离子和水的引入下发生改变.氯离子通过阻断团簇的活性中心而起到抑制作用, 而团簇的催化活性可以通过加入水超分子取代氯离子后被重新激活.研究表明, 多重协同氢键的存在是克服卤素离子与Al-Anderson型杂多酸阴离子之间静电斥力的关键, 卤素离子结合可调节Al-Anderson型杂多酸的催化活性.这项工作不仅丰富了Anderson型杂多酸的超分子化学, 同时也对催化氧化反应中催化剂的选择性调控开辟了新的思路.

    图 11

    图 11.  {AlMo6O18(OH)3[(OCH2)3CCH3]}3-•X催化氧化醇制醛[38]
    Figure 11.  {AlMo6O18(OH)3[(OCH2)3CCH3]}3-•X catalytic oxidation of alcohols to aldehydes[38]

    为解决传统化工生产所带来的环境危机, 自20世纪90年代起, 对绿色化工技术的研究和开发逐渐成为化学研究中的热门领域之一.利用化学的技术和方法来减少或消灭对人类健康和生态环境有害的物质产生是绿色化工中的研究重点之一.

    化工技术的进步和革新往往由新的催化材料和新的催化技术来推动, 在催化领域的研究之中, Anderson型多金属氧酸盐作为一类新型高效、绿色环保、廉价安全的催化剂, 与其它无机酸相比, Anderson型杂多酸本身具有优异的氧化还原活性, 同时它具有可测定并可控的酸性, 在催化反应中有良好的双功能特性, 大多数多酸阴离子溶解性很好, 不但具有确定的结构和尺寸, 而且可以对其进行无机-有机修饰, 从而赋予其更加优异的特性, 另外, 以Anderson型杂多酸作为催化剂不仅选择性较高, 而且副反应少, 对设备几乎不腐蚀.因此, Anderson型杂多酸的催化应用在科学探索和绿色化工技术方面有着巨大的应用前景和研究价值.

    随着研究者们对于Anderson型杂多酸的深入探究, Anderson型多金属氧酸盐及其衍生物在催化有机合成反应中的应用对于绿色催化过程的研究逐渐表现出非常重要的意义, 此类杂多酸的催化应用正在被写入多酸化学和合成化学的历史之中.魏永革、韩生和余焓等课题组更是对Anderson型杂多酸的结构调控及其在有机合成反应中的催化应用研究做出了非常多的贡献.

    结合相关的文献报道来看, 简单的Anderson型杂多酸被广泛应用于有机合成反应中, 较为复杂的Anderson型杂多酸有机衍生物则可以针对特定的催化反应来进行相关的多酸阴离子结构修饰, 从而使催化剂获得更好的催化特性.以无机配体负载的Anderson型多金属氧酸盐除了在醇的绿色催化氧化过程中展现出优异的催化活性, 同时在催化C—N键、C—O键和C—C键的形成也具有极高的效率.相较于传统的贵金属催化剂, Anderson构型的多金属氧酸盐不仅合成原料价格低廉, 制备过程简单, 催化剂的催化活性高, 催化反应过程也更加的绿色环保.可以预期此类催化剂还将在烃类的选择性氧化中起到重要的作用, 在工业催化领域里具有非常广泛的应用前景和极高的工业价值.

    由于一些Anderson型杂多酸催化剂在有机催化反应往往表现出一定的不稳定性, 因此在实际催化过程里, 常常需要对不稳定的Anderson型杂多酸进行一系列的有机-无机杂化修饰, 从而使其结构更加稳定, 利于催化反应的进行.

    本综述期望可以引起广大学者们对于Anderson型杂多酸在有机催化领域的研究兴趣, 为更多的研究者们提供一些新的方向和思路.相信在不久的将来, 越来越多的绿色环保的Anderson型杂多酸功能化材料将被应用于更加广泛的有机合成反应中. Anderson型杂多酸在催化有机反应中的应用不仅会推动有机合成化学的发展, 更有可能开辟出一个全新的绿色催化合成世界.
