Shape-Dependent Catalytic Activity of Nano-Fe2O3 on the Thermal Decomposition of TKX-50

Ming Zhang Fengqi Zhao Yanjing Yang Hui Li Jiankan Zhang Wenzhe Ma Hongxu Gao Na Li

Citation:  Zhang Ming, Zhao Fengqi, Yang Yanjing, Li Hui, Zhang Jiankan, Ma Wenzhe, Gao Hongxu, Li Na. Shape-Dependent Catalytic Activity of Nano-Fe2O3 on the Thermal Decomposition of TKX-50[J]. Acta Physico-Chimica Sinica, 2020, 36(6): 1904027-0. doi: 10.3866/PKU.WHXB201904027 shu

两种形貌纳米Fe2O3对TKX-50热分解的催化性能研究

    通讯作者: 赵凤起, zhaofqi@163.com
  • 基金项目:

    国家自然科学基金 21503163

    国家自然科学基金 21173163

    国家自然科学基金(21173163, 21503163)资助项目

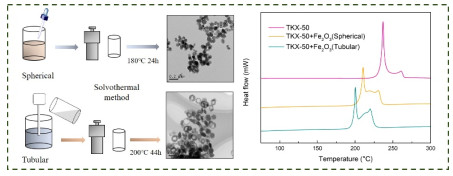

摘要: 作为固体推进剂的重要组分,单质炸药有助于提升固体推进剂能量特性,且其热分解性能显著影响推进剂的燃烧特性。1, 1’-二羟基-5, 5’-联四唑二羟胺盐(TKX-50)兼具高能和低感度(摩擦和冲击感度)的特性,在固体推进剂领域中具有较好的应用前景。纳米催化剂的添加可显著调节单质含能材料的热分解性能,进而影响推进剂的燃烧性能。而目前纳米级催化剂较少被用于TKX-50热分解的研究中,且未涉及催化剂形貌影响TKX-50热分解性能的相关研究。基于Fe2O3对TKX-50热分解较好的催化性能,通过溶剂热法合成了两种形貌(球形和管状)的纳米Fe2O3颗粒,并通过扫描电子显微镜(SEM)、透射电子显微镜(TEM)、X射线衍射(XRD)、傅里叶变换红外光谱(FT-IR)和X射线光电子能谱(XPS)等对其形貌、组成和结构进行表征。XRD、FTIR和XPS证实了Fe2O3的成功制备,SEM和TEM图显示球形Fe2O3样品由110 nm的Fe2O3颗粒团聚而成;管状Fe2O3表现出中空结构,平均直径为120 nm,长为200 nm。采用热重分析(TG)和差示扫描量热分析(DSC)研究了管状和球形Fe2O3对TKX-50热分解的催化性能,并通过等转化率法计算了热分解活化能。结果表明,两种形貌的Fe2O3均可有效促进TKX-50热分解,而管状Fe2O3的催化效果更佳,可显著降低TKX-50的分解峰温和活化能。管状Fe2O3更好的催化性能来自于其中空结构可提供更多的催化活性位点,有助于TKX-50的热分解。

English

    1. [1]

      Li X., Liu X., Cheng Y., Li Y., Mei X., J. Therm. Anal. Calorim. 2014, 115(1), 887. doi: 10.1007/s10973-013-3266-1

    2. [2]

      任春醒, 李晓霞, 郭力.物理化学学报, 2018, 34(10), 63. doi: 10.3866/PKU.WHXB201802261Ren C. X., Li X. X., Guo L., Acta Phys. -Chim. Sin. 2018, 34(10), 63.

    3. [3]

      Zhang L., Zhi S., Shen Z., Propell. Explos. Pyrot. 2018, 43 (3), 234. doi: 10.1002/prep.201700190

    4. [4]

      安亭, 赵凤起, 仪建华, 樊学忠, 高红旭, 郝海霞, 王晓红, 胡荣祖, 裴庆.物理化学学报, 2011, 27(2), 281. doi: 10.3866/PKU.WHXB20110213An T., Zhao F. Q., Yi J. H., Fan X. Z., Gao H. X., Hao H. X., Wang X. H., Hu R. Z., Pei Q., Acta Phys. -Chim. Sin. 2011, 27(2), 281.

    5. [5]

      Guan H. S., Li G. X., Zhang N. Y., Acta Astronaut. 2018, 144, 119. doi: 10.1016/j.actaastro.2017.12.015

    6. [6]

      张明, 赵凤起, 杨燕京, 曲文刚, 李娜, 张建侃.含能材料, 2018, 26 (12), 1074.Zhang M., Zhao F. Q., Yang Y. J., Qu W. G., Li N., Zhang J. K., Chin. J. Energ. Mater. 2018, 26(12), 1074.

    7. [7]

      Sinditskii V. P., Egorshev V. Y., Serushkin V. V., Levshenkov A. I., Berezin M. V., Filatov S. A., Smirnov S. P., Thermochim. Acta 2009, 496(1–2), 1. doi: 10.1016/j.tca.2009.07.004a

    8. [8]

      郑玲, 樊本汉, 卜晓雪, 潘懿, 董家新, 关伟.物理化学学报, 2015, 31 (11), 2036. doi: 10.3866/PKU.WHXB201509111Zheng L., Fan B. H., Bu X. X., Pan Y., Dong J. X., Guan W., Acta Phys. -Chim. Sin. 2015, 31 (11), 2036.

    9. [9]

      Korobeinichev O. P., Paletskii A. A., Volkov E. N., Russ. J. Phys. Chem. B 2008, 2(2), 206. doi: 10.1134/s1990793108020085

    10. [10]

      Huang H., Shi Y., Yang J., J. Therm. Anal. Calorim. 2015, 121 (2), 705. doi: 10.1007/s10973-015-4472-9

    11. [11]

      孙帅其, 易颜辉, 王丽, 张嘉良, 郭洪臣.物理化学学报, 2017, 33(6), 1123. doi: 10.3866/PKU.WHXB201703301Sun S. Q., Yi Y. H., Wang L., Zhang J. L., Guo H. C., Acta Phys. -Chim. Sin. 2017, 33(6), 1123.

    12. [12]

      Li N., Geng Z., Cao M., Ren L., Zhao X. Y., Liu B., Tian Y., Hu C. W., Carbon 2013, 54(2), 124. doi: 10.1016/j.carbon.2012.11.009

    13. [13]

      赵凤起, 张衡, 安亭, 张晓宏, 仪建华, 徐司雨, 汪营磊.物理化学学报, 2013, 29 (4), 777. doi: 10.3866/PKU.WHXB20130111Zhao F. Q., Zhang H., An T., Zhang X. H., Yi J. H., Xu S. Y., Wang Y. L., Acta Phys. -Chim. Sin. 2013, 29(4), 777.

    14. [14]

      张明, 赵凤起, 杨燕京, 李娜, 张建侃.化学推进剂与高分子材料, 2018, 16(6), 6.Zhang M., Zhao F. Q., Yang Y. J., Li N., Zhang J. K., Chem. Propell. Polym. Mater. 2018, 16(6), 6.

    15. [15]

      Isert S., Groven L. J., Lucht, R P., Son S. F., Combust. Flame 2014, 162(5), 1821. doi: 10.1016/j.combustflame.2014.11.04

    16. [16]

      Yuan Y., Jiang W., Wang Y. J., Shen P., Li F. S., Li P. Y., Zhao F. Q., Gao H. X., Appl. Surf. Sci. 2014, 303 (6), 354. doi: 10.1016/j.apsusc.2014.03.005

    17. [17]

      Lan Y., Li X., Li G., Luo Y., J. Nanopart. Res. 2015, 17 (10), 1. doi: 10.1007/s11051-015-3200-5

    18. [18]

      Zhang M., Zhao F. Q., Yang Y. J., Zhang J. K., Li N., Gao H. X., Crystengcomm 2018, 20, 7010. doi: 10.1039/c8ce01434e

    19. [19]

      张建侃, 赵凤起, 徐司雨, 杨燕京, 曲文刚.含能材料, 2017, 25 (7), 564.Zhang J. K., Zhao F. Q., Xu S. Y., Yang Y. J., Qu W. G., Chin. J. Energ. Mater. 2017, 25(7), 564.

    20. [20]

      Zhang J. U., Ren N., Xu S. L., Chin. J. Chem. 2007, 25(1): 125. doi: 10.1002/cjoc.200790006

    21. [21]

      Zhang J. J., Ren N., Bai J. H., Xu S. L., Inter. J. Chem. Kinet. 2007, 39 (2), 67. doi: 10.1002/kin.20214

    22. [22]

      Muravyev N. V., Monogarov K. A., Asachenko A. F., Nechaev M. S., Ananyev I. V., Fomenkov I. V., Pivkina A. N., Phys. Chem. Chem. Phys. 2017, 19(1), 436. doi: 10.1039/c6cp06498a

    23. [23]

      Zhou G. W., Wang J., Gao P., Yang X.; He Y., Liao X., Yang J., Ma Z., Ind. Eng. Chem. Res. 2013, 52(3), 1197. doi: 10.1021/ie302469b

    24. [24]

      Wang Y., Zhang M., Pan D., Li Y., Ma T., Xie J., Electrochim. Acta 2018, 266, 242. doi: 10.1016/j.electacta.2018.02.040

    25. [25]

      Zhang T., Zhao N., Li J., Gong H., An T., Zhao F., Ma H., RSC Adv. 2017, 7(38), 23583. doi: 10.1039/c6ra28502c

    26. [26]

      Huang H., Shi Y., Yang J. J., Therm. Anal. Calorim. 2015, 121 (2), 705. doi: 10.1007/s10973-015-4472-9

    27. [27]

      Jia J., Liu Y., Huang S., Xu J., Li S., Zhang H., Cao X., RSC Adv. 2017, 7(77), 49105. doi: 10.1039/c7ra08816g

  • 加载中
计量
  • PDF下载量:  0
  • 文章访问数:  60
  • HTML全文浏览量:  10
文章相关
  • 收稿日期:  2019-04-06
  • 接受日期:  2019-04-22
  • 修回日期:  2019-04-22
  • 网络出版日期:  2020-06-15
通讯作者: 陈斌, bchen63@163.com
  • 1.

    沈阳化工大学材料科学与工程学院 沈阳 110142

  1. 本站搜索
  2. 百度学术搜索
  3. 万方数据库搜索
  4. CNKI搜索

/

返回文章
