镍基催化剂催化木醋液重整制氢实验研究

梁昌明 张安东 李志合 李玉峰 王绍庆 易维明

引用本文: 梁昌明, 张安东, 李志合, 李玉峰, 王绍庆, 易维明. 镍基催化剂催化木醋液重整制氢实验研究[J]. 燃料化学学报, 2021, 49(2): 168-177. doi: 10.19906/j.cnki.JFCT.2021016 shu
Citation:  Chang-ming LIANG, An-dong ZAHNG, Zhi-he LI, Yu-feng LI, Shao-qing WANG, Wei-ming YI. Hydrogen production from wood vinegar reforming over cobalt modified nickel-based catalyst[J]. Journal of Fuel Chemistry and Technology, 2021, 49(2): 168-177. doi: 10.19906/j.cnki.JFCT.2021016 shu

镍基催化剂催化木醋液重整制氢实验研究

    通讯作者: Tel: 18678191880, E-mail: lizhihe@sdut.edu.cn
摘要: 为了实现木醋液的高值化利用,在固定床反应器中,进行木醋液催化重整制氢实验,采用浸渍法制备一系列不同Co添加量的Ni基催化剂,以产氢率、碳转化率、H2选择性和积炭量为主要评价指标,探究液时空速、反应温度、镍钴比等工况对木醋液催化重整制氢的影响,同时采用 XRF、H2-TPR、SEM及元素分析等方法对催化剂进行了表征。结果表明,液时空速增加,产气量增大,但液时空速过高会加速催化剂失活。高温有利于木醋液的催化重整制氢反应,温度到达900 ℃时,氢气产率最高。随着钴添加量的增加,反应产生的积炭降低,但氢气产率也会有所下降。因此,当液时空速为60 h−1,温度为800 ℃时,采用Ni-0.5Co/Al2O3催化剂,最适于木醋液的催化重整制氢实验。

English

  • 全球对能源需求和环境问题是21世纪最重要的问题[1]。随着各国对能源多样化的需求增多,越来越多的新能源开始被人们重视起来,生物质能就是其中重要的一种。木醋液是木材干馏的液体产物经冷凝分离出焦油后的红褐色液体,在农业、林业、食品等领域有较为广泛的应用[2-5]。但是木醋液成分复杂,不同原料、工艺条件制备的木醋液差异较大[6,7],所以实际应用有诸多缺陷。而且众多中小企业为了节省成本,在生产过程中往往不经冷凝直接将其排入空气,对周围的环境造成了严重危害。因此,寻找一种木醋液的有效利用方式迫在眉睫。

    木醋液具有高水分、低热值、组成复杂等特征,且木醋液中酸、酚类、醇类和酮类等物质较为丰富[8,9],利用催化重整制氢技术能有效利用这些物质。Xu等[10]对木醋液催化重整制氢进行了研究。研究表明,木醋液催化重整后有机物转化率最高可达到91%,富有机物转化率在90%以上。众多学者直接对木醋液催化重整制氢的研究报道较少,但对木醋液中主要成分,例如乙酸[11-13]、乙醇[14-16]、苯酚[17-19]等模化物研究报道较多。王一双等[20]采用乙酸、乙醇和苯酚的水溶性溶液为模化物进行重整制氢实验研究,气体产物中H2相对含量最高可达到66.15%。

    目前,重整制氢技术所用催化剂主要分为贵金属催化剂[21,22]和非贵金属催化剂[23-26]两类,而非贵金属采用镍基催化剂较多。吕衍安等[27]利用Ni/CeO2对甘油进行催化重整制氢实验,氢气收率最高可达84.7%。但是单一组分镍基催化剂产生积炭较多,使用其他金属对催化剂进行改性能有效提升催化剂性能[28]。Zhang等[29]用Ba对Ni/Al2O3进行改性再进行重整制氢实验,结果表明,催化剂抗烧结能力增强,催化剂稳定性提升明显。研究发现Co有利于促进水汽变换反应的发生,同时对积炭的生成有一定的抑制作用,因此,本研究引入Co对镍基催化剂进行改性,用于木醋液催化重整制氢的实验研究。

    本实验研究了不同液时空速(LHSV)、温度以及催化剂镍钴比(质量比)对木醋液催化重整制氢的影响,实验以产氢率、碳转化率、H2选择性和积炭量为主要评价指标,同时考察了反应前后液体成分的演变规律,以为将来进一步改性催化剂,实现木醋液定向催化富集化学品提供依据。

    本研究所用六水合硝酸镍、六水合硝酸钴均购自国药集团化学试剂有限公司。γ-Al2O3购自巩义市腾龙水处理材料有限公司,直径约1 mm,使用前经过600 ℃煅烧至质量恒定。木醋液购自山西省晋中聚龙峰机制炭厂,含水量为85.56%,经元素分析仪测定,N、C、H含量分别为1.04%、14.33%、13.36%,木醋液主要成分见表1

    表 1

    表 1  木醋液的主要成分统计
    Table 1.  Statistical result on the main components of wood vinegar
    下载: 导出CSV
    No RT Name Mol.formula Area/%
    1 4.297 water H2O 23.95
    2 4.958 acetic acid, methyl ester C3H6O2 1.73
    3 7.474 acetic acid C2H4O2 16.63
    4 8.496 2-propanone, 1-hydroxy- C3H6O2 6.71
    5 10.026 propanoic acid C3H6O2 1.81
    6 11.152 1-hydroxy-2-butanone C4H8O2 1.41
    7 12.591 butanoic acid C4H8O2 0.54
    8 13.05 3-cyclopentene-1-acetaldehyde, 2-oxo- C7H8O2 1.17
    9 14.788 2-cyclopenten-1-one, 2-methyl- C6H8O 0.68
    10 17.849 2-cyclopenten-1-one, 3-methyl- C6H8O 0.68
    11 17.989 butyrolactone C4H6O2 0.98
    12 19.532 2-cyclopenten-1-one, 2-hydroxy-3-methyl- C6H8O2 2.49
    13 20.377 phenol C6H6O 4.99
    14 20.983 phenol, 2-methoxy- C7H8O2 1.54
    15 21.797 phenol, 2-methyl- C7H8O 0.94
    16 22.28 nonane, 5-butyl- C13H28 0.95
    17 22.819 phenol, 4-methyl- C7H8O 0.58
    18 22.874 phenol, 3-methyl- C7H8O 0.84
    19 23.143 propanoic acid, 2-methyl-, anhydride C8H14O3 2.23
    20 23.939 phenol, 2-methoxy-4-methyl- C8H10O2 0.84
    21 24.196 cyclopropyl carbinol C4H8O 5.77
    22 26.393 3(2H)-furanone, dihydro-5-isopropyl- C7H12O2 0.95
    23 27.214 1,4:3,6-dianhydro-α-D-glucopyranose C6H8O4 1.16
    24 29.142 phenol, 2,6-dimethoxy- C8H10O3 2.07
    25 31.419 phenol, 4-methoxy-3-(methoxymethyl)- C9H12O3 0.65
    26 31.713 hydroquinone C6H6O2 0.71
    27 37.087 1,6-anhydro-α-D-glucopyranose (levoglucosan) C6H10O5 4.04
    note: only the components with relative peak area percentage greater than 0.5% were counted in the table

    本研究采用浸渍法制备Ni-Co/Al2O3催化剂。制备方法及不同催化剂XRF表征如下:

    将一定量的Co(NO3)2·6H2O溶于去离子水, 称取一定量的γ-Al2O3加入溶液中,常温搅拌浸渍2 h,然后放入105 ℃烘箱中干燥12 h,冷却后置于马弗炉中800 ℃锻烧4 h,得到Co/Al2O3催化剂。

    将一定量的Ni(NO3)2·6H2O溶于去离子水, 称取一定量γ-Al2O3加入溶液中,常温搅拌浸渍2 h,然后放入105 ℃烘箱中干燥12 h,冷却后置于马弗炉中600 ℃锻烧4 h,得到Ni/Al2O3催化剂。

    称取一定量的Ni(NO3)2·6H2O溶于去离子水,与不同镍钴比对应的Co/Al2O3混合,常温搅拌浸渍2 h,然后放入105 ℃烘箱中干燥12 h,冷却后置于马弗炉中600 ℃锻烧4 h,最终制备出不同镍钴比的Ni-Co/Al2O3催化剂。

    标记制备的催化剂为催化剂a(Ni/Al2O3)、催化剂b(Ni-0.5Co/Al2O3)、催化剂c(Ni-Co/Al2O3)、催化剂d(0.5Ni-Co/Al2O3)、催化剂e(Co/Al2O3),催化剂的组成见表2

    表 2

    表 2  催化剂的组成
    Table 2.  Component content of catalysts
    下载: 导出CSV
    Components a b c d e
    Ni/% 3.95 2.78 3.12 1.87 0.00
    Co/ % 0.00 1.75 2.47 3.24 3.31

    利用气相色谱质谱联用仪(美国Agilent公司,6890/5973N型)对反应前后液体成分进行分析。气相色谱仪操作条件:进样口温度280 °C,载气为氦气,载气流量1.1 mL/min,分流比为60∶1;初始温度40 °C,以5 °C/min的升温速率升温至240 °C并保持5 min。质谱仪操作条件:接口温度240 °C,电子轰击离子源,电子能量70 eV,12−550 amu扫描。

    利用红外烟气分析仪(中国武汉立方光电公司,Gasboard-3100型)对气体产物在线分析,分辨率为0.01%,精度为 ± 0.02%。

    利用场发射扫描电子显微镜(美国FEI公司,sirion200型)观察催化剂的表面微观结构和积炭形貌,分辨率1.5 nm;加速电压0.2−30 kV;放大倍数20−6.0×105倍。

    利用元素分析仪(意大利Euro公司,EA3000型)进行催化剂积炭量和木醋液成分分析。测定为0.01%−100%;样品量为1−500 mg;分析速率:CHNS ≤ 5min。

    利用X射线荧光光谱仪(日本理学公司,ZSX-100e型)进行催化剂组分含量测定,测定条件为:Rh靶;分析元素范围B−U;7°−148°扫描;管电压为60 kV;管电流为150 mA。

    木醋液催化重整制氢实验在固定床反应器上进行。首先,在实验开始之前,将制备好的催化剂(质量3 g,体积1.765 cm3)放入反应器(内径30 mm,高度800 mm),通入氮气排净反应装置内部的空气;然后设定升温程序,待反应器达到800 ℃后,通入10%H2/N2混合气,对反应器内催化剂还原30 min,然后关闭氢气,通入氮气排净氢气;待氢气排净,打开蠕动泵,设定好流量,调整温度至实验温度,往反应器滴加木醋液,开始反应。反应产物在氮气携带下经过冷凝装置(0 ℃)收集液体产物,不可冷凝的气体产物经干燥后通过红外烟气分析仪在线检测。反应结束时,停止喂料和加热,持续通氮气,等到反应器温度降到室温,停止通氮气,取出催化剂用于后续表征。气体产率、碳转化率、氢气选择性按下式计算:

    ${y_x}= {n_x}{\rm{/}}{n_{\rm{C}}}{\rm{ \times 100\% }}$

    (1)

    ${y_{{{\rm{H}}_{\rm{2}}}}}{\rm{ = 2}}{{{n}}_{{{\rm{H}}_{\rm{2}}}}}{\rm{/}}{{{n}}_{\rm{H}}}{\rm{ \times 100\% }}$

    (2)

    $ x = (n_{{\rm{CO}}}+{n_{{\rm{C}}{{\rm{O}}_{\rm{2}}}}} + {n_{{\rm{C}}{{\rm{H}}_{\rm{4}}}}}{\rm{)/}}{{{n}}_{\rm{C}}} $

    (3)

    $ s = {{{n}}_{{{\rm{H}}_{\rm{2}}}}}{\rm{/(}}{{{n}}_{{{\rm{H}}_{\rm{2}}}}}{\rm{ + 2}}{{{n}}_{{\rm{C}}{{\rm{H}}_{\rm{4}}}}}{\rm{)}} $

    (4)

    式中, $y_x $ $ y_{{\text{H}}_{\text{2}}} $ 分别为各气体的实时产率(%),x为碳转化率(%),s为氢气选择性(%),nx $ n_{{\text{H}}_{\text{2}}} $ 分别为各气体的实时摩尔产量(mol/min), $ n_{\text{C}} $ $ n_{\text{H}} $ 分别为进入反应器木醋液中有机组分的碳和氢摩尔量(mol/min),x代表CO、CO2、CH4中的一种。

    实验方案见表3

    表 3

    表 3  木醋液催化重整制氢反应的实验方案
    Table 3.  Experimental scheme of hydrogen production by catalytic reforming of wood vinegar
    下载: 导出CSV
    Factors Levels
    LHSV/h−1 10 20 30 40 50 60 70 80
    Temperature/°C 500 600 700 800 900
    Ni/Co ratio 1:0 1:0.5 1:1 0.5:1 0:1
    2.1.1   液时空速

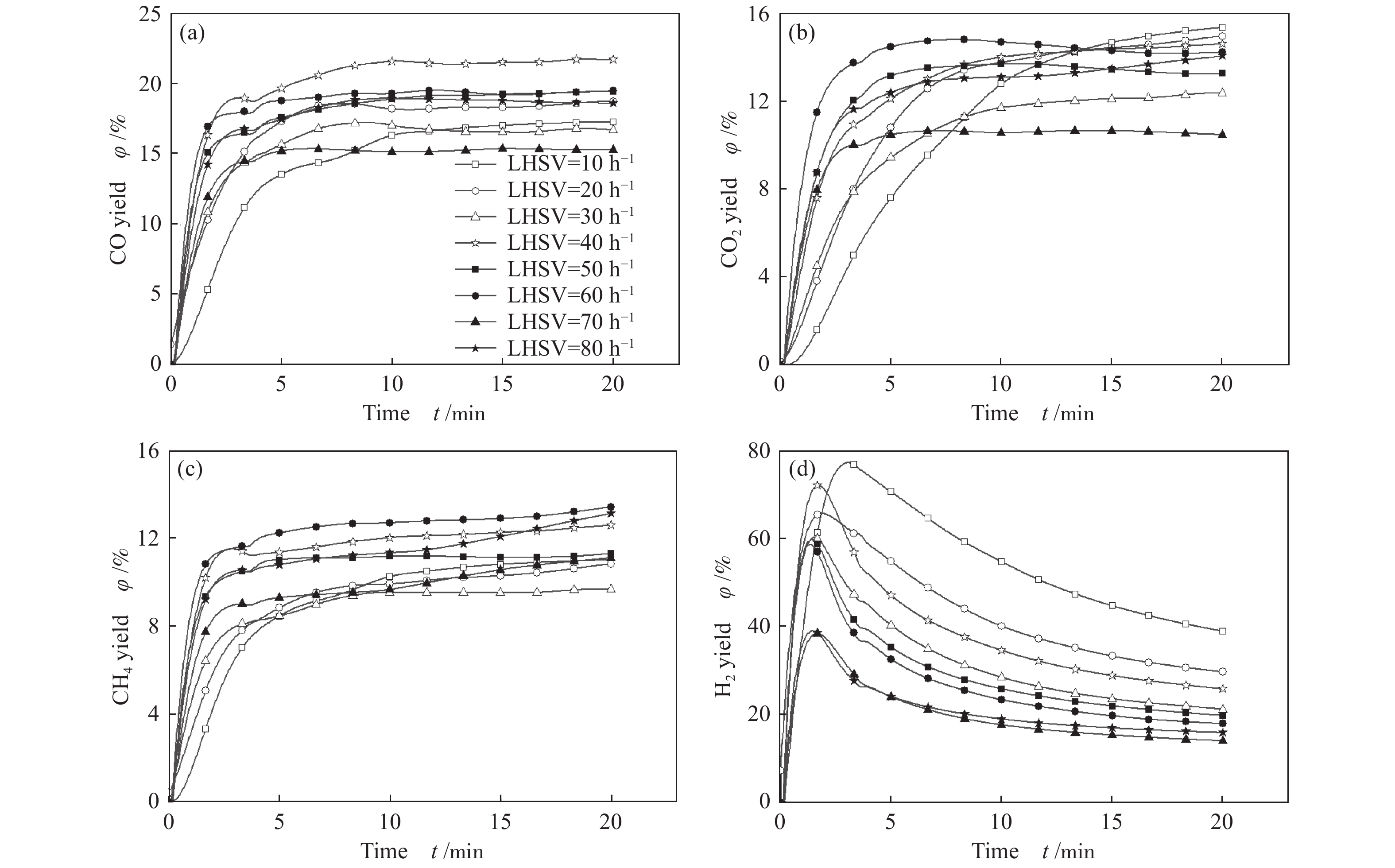

    图1(a)-(d)分别为在不同液时空速下用Ni-Co/Al2O3催化木醋液重整制氢反应后生成的四种气体产率实时变化图。图1中前3 min,各种气体的产率增加剧烈,而后趋于平缓,表明催化剂在前3 min催化活性非常高。从图1(a)图1(b)图1(c)中可以看出,CO、CO2和CH4的产率基本随时间的延长缓慢增加。随着液时空速增大,三种气体的产率增大,总产气量增大,在液时空速超过60 h−1时,其产气率基本稳定。图1(d)中,H2产率随时间的延长先增大后减小,然后趋于稳定。随着液时空速增大,H2产率逐渐降低,木醋液转化效率越低,当液时空速超过60 h−1后产氢率基本稳定。喂料量越低,木醋液与催化剂接触越充分,转化效率越高,而随着喂料量增加,木醋液转化效率降低,副产物之间的相互作用加剧,使得CO、CO2和CH4产量增多,当液时空速为70和80 h−1时产氢率基本稳定,说明此时喂料量已达饱和。此外,液时空速越大,H2产率越低,也可能是喂料量增大,产生了更多的积炭覆盖催化剂表面活性位点导致的催化剂活性降低。综上所述,液时空速为60 h−1能够保证较大的产气量和H2产率,而继续增大喂料量会导致原料反应不完全,加剧催化剂失活,因此,木醋液催化重整最适宜液时空速为60 h−1

    图 1

    图 1.  不同液时空速下各气体产率
    Figure 1.  Yields of gases at different LHSV

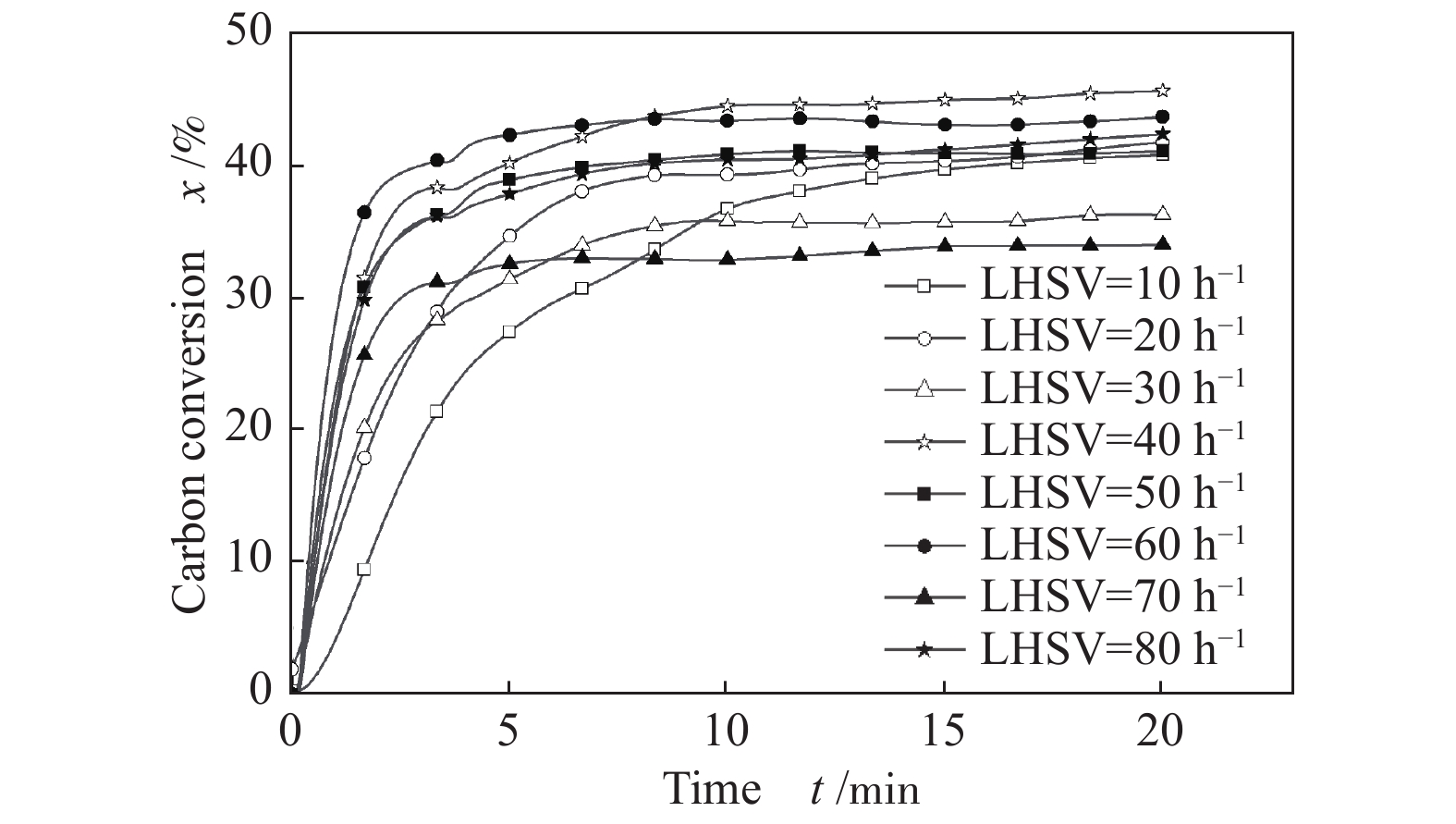

    图2为在不同液时空速下用Ni-Co/Al2O3催化木醋液重整制氢反应后碳转化率的实时变化图。图中前3 min,碳转化率变化剧烈,而后趋于稳定。图中可以看出,碳转化率随着时间的延长而缓慢增加。当液时空速为40和60 h−1时,碳转化率最高,表明此时反应效果较好,但液时空速为40 h−1时,液时空速较低,喂料量低,产气量较低,因此,选择液时空速为60 h−1作为最适宜液时空速。

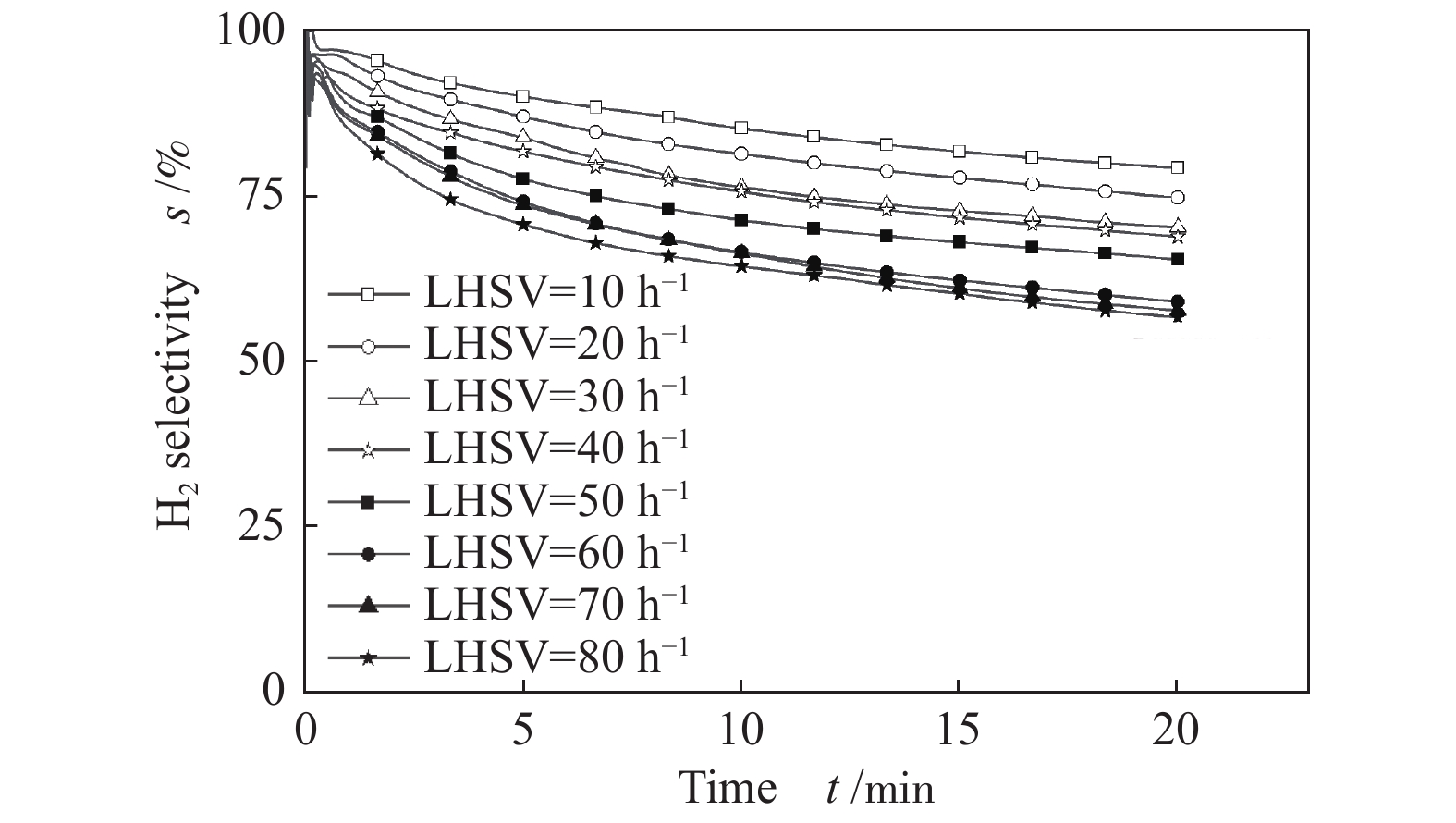

    图3为在不同液时空速下用Ni-Co/Al2O3催化木醋液重整制氢反应后氢气选择性的实时变化图。随着反应时间的不断延长,不同液时空速下木醋液催化重整反应产物中氢气的选择性缓慢降低,并逐渐趋于稳定。在反应刚开始的时候氢气产率最高,此时只有氢气析出,随着反应进行,木醋液中各组分分解产生的甲烷等小分子开始析出,使得氢气选择性略有下降,并逐渐稳定。随着液时空速增大,氢气选择性不断减小,这是因为随着液时空速增加,喂料量增加,木醋液转化效率降低,氢气选择性随之降低。当液时空速超过60−1时,喂料量饱和,氢气选择性趋于稳定。

    图 2

    图 2.  不同液时空速下的碳转化率
    Figure 2.  Carbon conversion at different LHSV

    图 3

    图 3.  不同液时空速下的氢气选择性
    Figure 3.  H2 selectivity at different LHSV
    2.1.2   温度

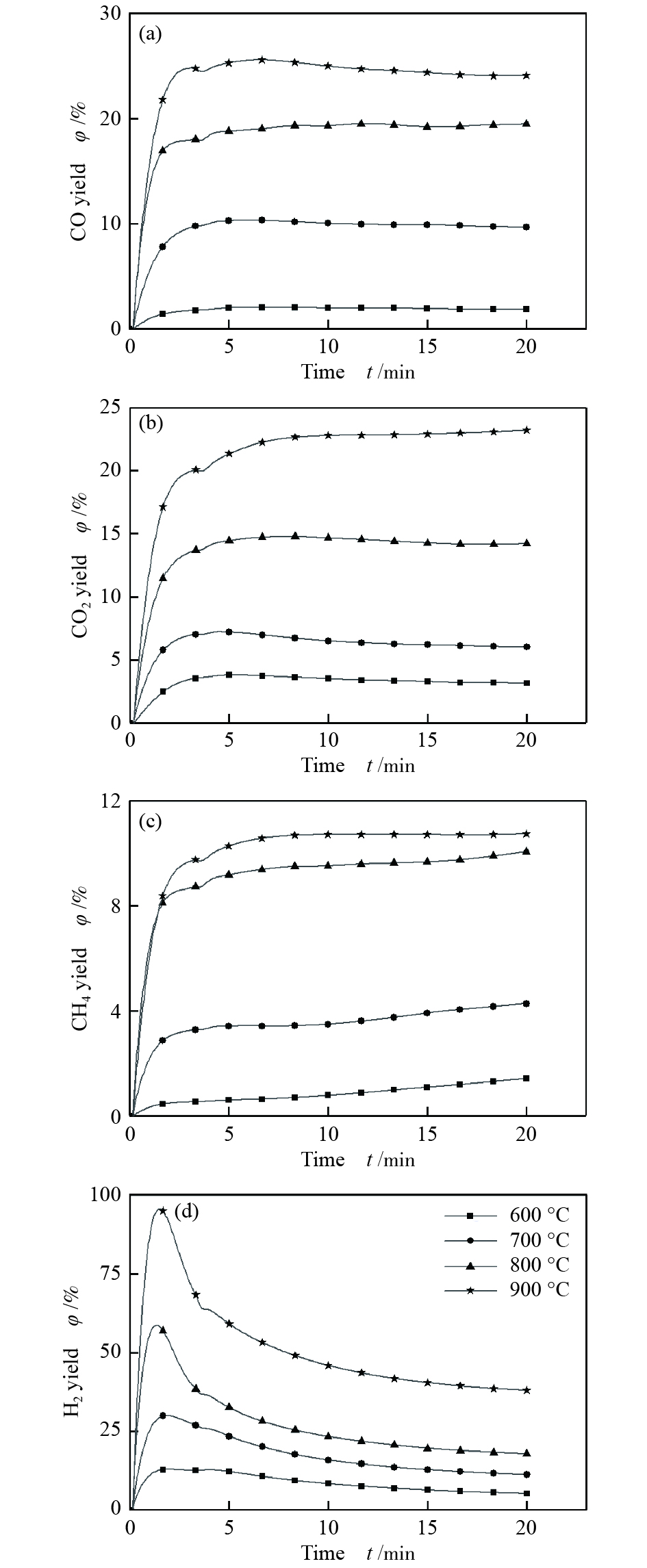

    图4(a)-(d)分别为在不同温度下用Ni-Co/Al2O3催化木醋液重整制氢反应后生成的四种气体产率实时变化图。从图中可以看出,反应前3 min催化剂活性较高,四种气体产率迅速增大,然后CO、CO2和CH4的实时产率逐渐趋于平缓,而H2产率则呈现先增大后减小然后逐渐稳定的趋势。随着反应温度的升高,四种气体产率逐渐增大,这是因为高温有利于重整反应的发生。在温度为900 ℃时,各气体的产率均达到最大值,此时H2的实时产率最高可达95.52%,但考虑到实际生产中的能耗问题以及高温加剧催化剂烧结的现象,因此,选用800 ℃作为本研究中最佳的反应温度。

    图 4

    图 4.  不同温度下各气体产率
    Figure 4.  Yields of gases at different temperatures

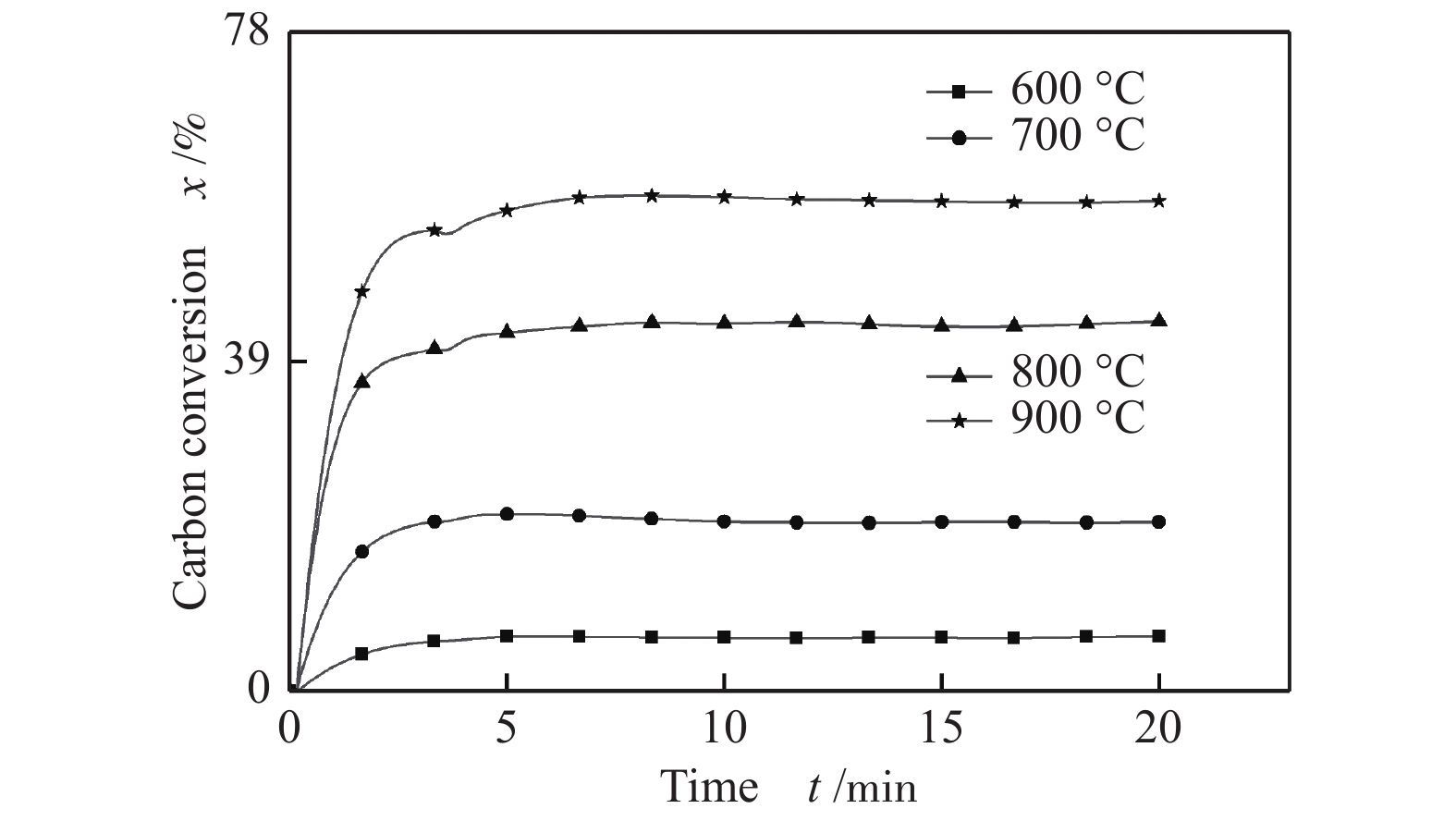

    图5为在不同温度下用Ni-Co/Al2O3催化木醋液重整制氢反应后碳转化率的实时变化图。从图中可以看出前3 min,碳转化率变化比较明显,而后趋于平缓。图中可以看出,碳转化率随着时间的延长而缓慢增加。反应温度越高,碳转化率越高,说明高温有利于木醋液催化重整制氢反应,木醋液转化效率高。

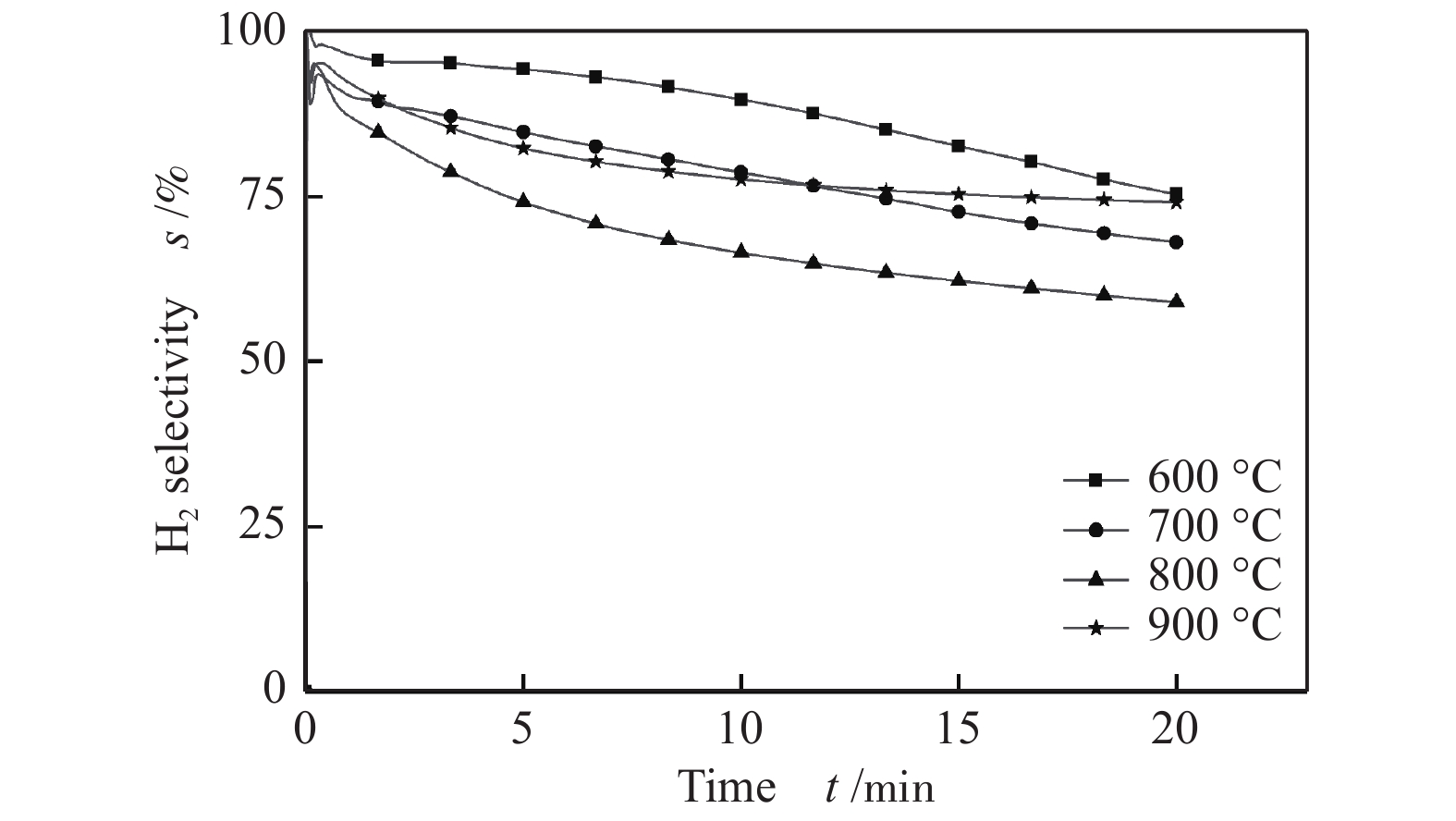

    图6为在不同温度下用Ni-Co/Al2O3催化木醋液重整制氢反应后氢气选择性的实时变化图。氢气选择性随时间的延长而缓慢减少。随着温度升高,氢气选择性先降低再升高。在温度为900 ℃时,氢气选择性较高,这是因为高温导致产氢率大大提高,而CH4产率的提升并没有氢气的产率明显,因此,温度900 ℃下的氢气选择性较高。

    图 5

    图 5.  不同温度下的碳转化率
    Figure 5.  Carbon conversion at different temperatures

    图 6

    图 6.  不同温度下的氢气选择性
    Figure 6.  H2 selectivity at different temperatures
    2.1.3   镍钴比

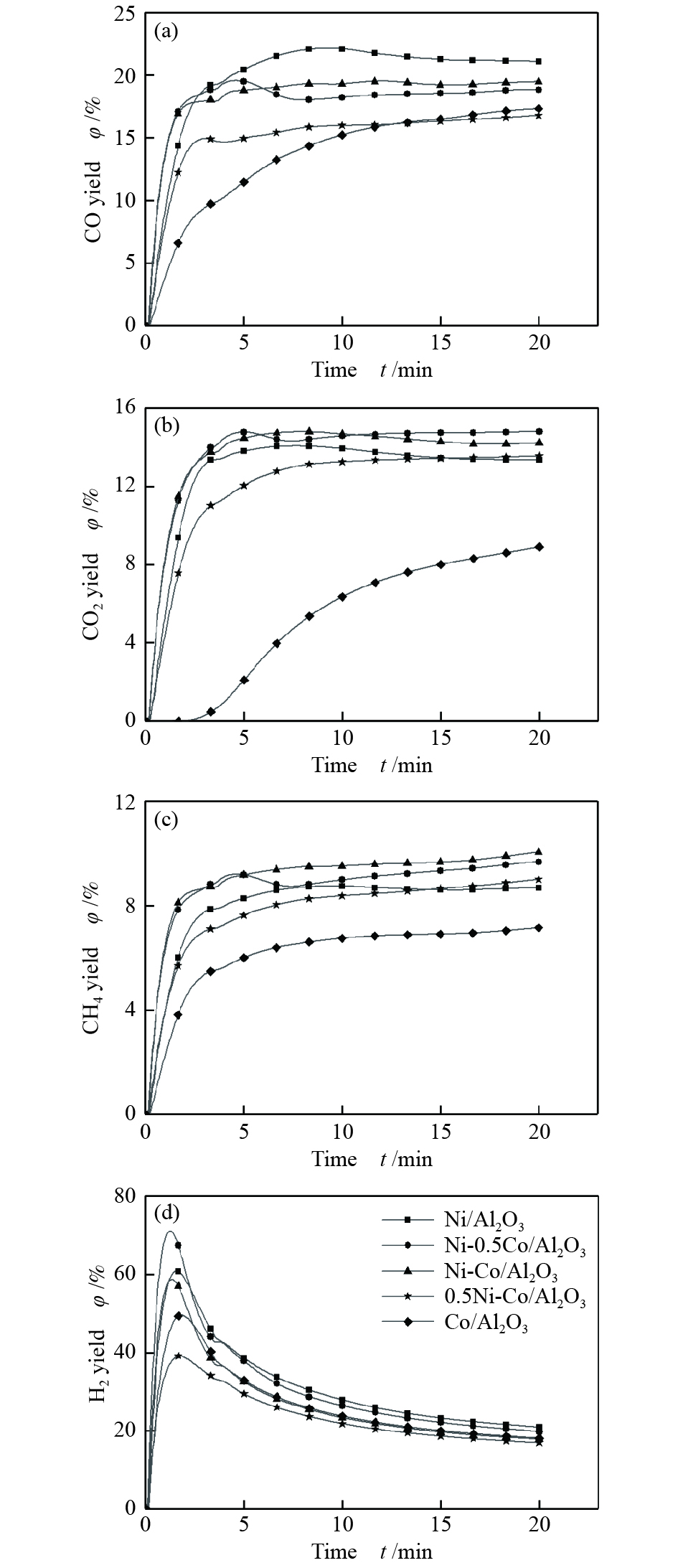

    图7(a)-(d)分别为在800 ℃,液时空速为60 h−1条件下用不同镍钴比催化剂催化木醋液重整制氢反应后生成的四种气体产率实时变化图。图7中,CO、CO2和CH4的产率随时间的延长逐渐增加,最后趋于稳定,而H2的产率则是在反应一开始就迅速增加至最大值,然后开始下降,最后逐渐趋于稳定,说明反应刚开始时催化剂活性最高,喂入的木醋液与催化剂表面活性位点接触,迅速发生断键重整,生成大量H2,同时产生CO、CO2以及CH4等副产物。由于木醋液组成成分复杂,各组分断键重整产生的中间产物的种类更是繁杂,中间产物之间又进一步发生反应,因此,很难对这样一个复杂体系的反应过程进行全面分析。图7(a)中,CO产率由高到低依次是Ni/Al2O3 > Ni-0.5Co/Al 2O3 > Ni-Co/Al 2O3 > 0.5Ni-Co/Al 2O3 > Co/Al 2O3,说明Ni对C−H键,O−H键,以及C−C键的断裂具有很好的催化效果,而随着Co添加量的增加,CO产率逐渐降低,说明Co能够促进CO与水蒸气发生水汽变换反应(5),图7(b)中CO2的产率变化也印证了这一反应过程的发生。从图7(c)可以看出,CH4产率具有与CO2类似的变化趋势,随着Co添加量的增加,CH4产率提高,说明Co促进了CH4的重整反应(6)向逆反应方向发生或者抑制了CH4的分解反应(7)发生。从图7(d)可以看出,当镍钴比为1:0.5时,氢气产率最高,当继续增加Co添加量时,产氢率逐渐降低。说明适量的Co可以促进水汽变换反应的发生,增加产气量,而过量的Co则会进一步参与促进CH4的重整反应向逆反应方向发生或者抑制CH4的分解反应,使得产氢率降低。

    图 7

    图 7.  不同镍钴比催化剂的各气体产率
    Figure 7.  Yields of gases in catalysts with different Ni/CO ratios

    $ \text{CO+}{\text{H}}_{\text{2}}\text{O→C}{\text{O}}_{\text{2}}+{\text{H}}_{\text{2}} $

    (5)

    $ \text{C}{\text{H}}_{\text{4}}+{\text{H}}_{\text{2}}\text{O↔CO+}{\text{3H}}_{\text{2}} $

    (6)

    $ \text{C}{\text{H}}_{\text{4}}\text{→C+}{\text{2H}}_{\text{2}} $

    (7)

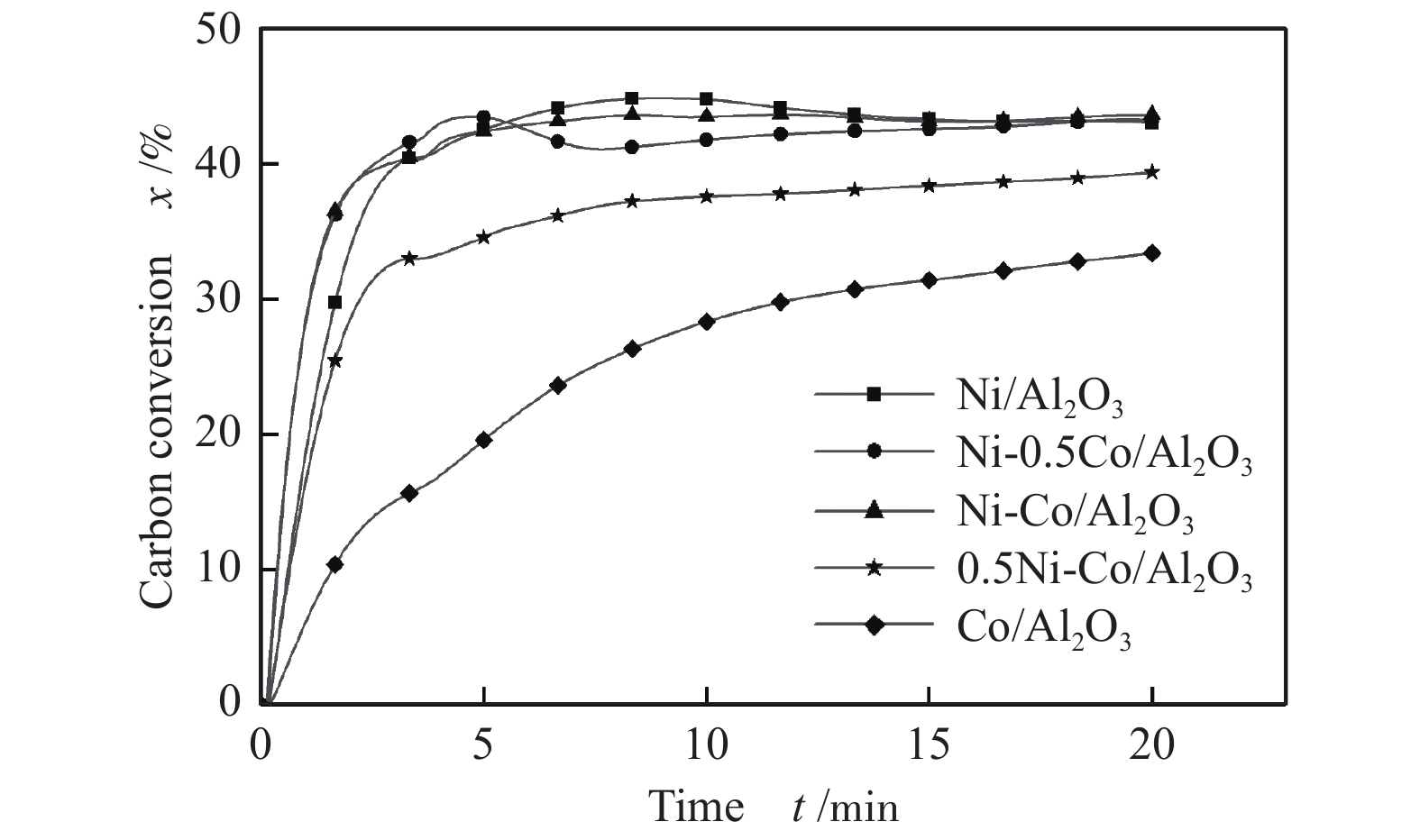

    图8为在800 ℃,液时空速为60 h−1条件下用不同镍钴比催化剂催化木醋液重整制氢反应后碳转化率的实时变化图。前3 min,碳转化率变化比较明显,而后逐渐平缓。图8中,碳转化率随着时间的延长而缓慢增加。随着Co添加量的提升,碳转化率总体呈下降趋势。结合图7可以看出,随着Co添加量的提升,CO、CO2、CH4产率在不断下降,因此,碳转化率在逐渐下降。

    图 8

    图 8.  不同镍钴比催化剂的碳转化率
    Figure 8.  The carbon conversion in catalysts with different Ni/CO ratios

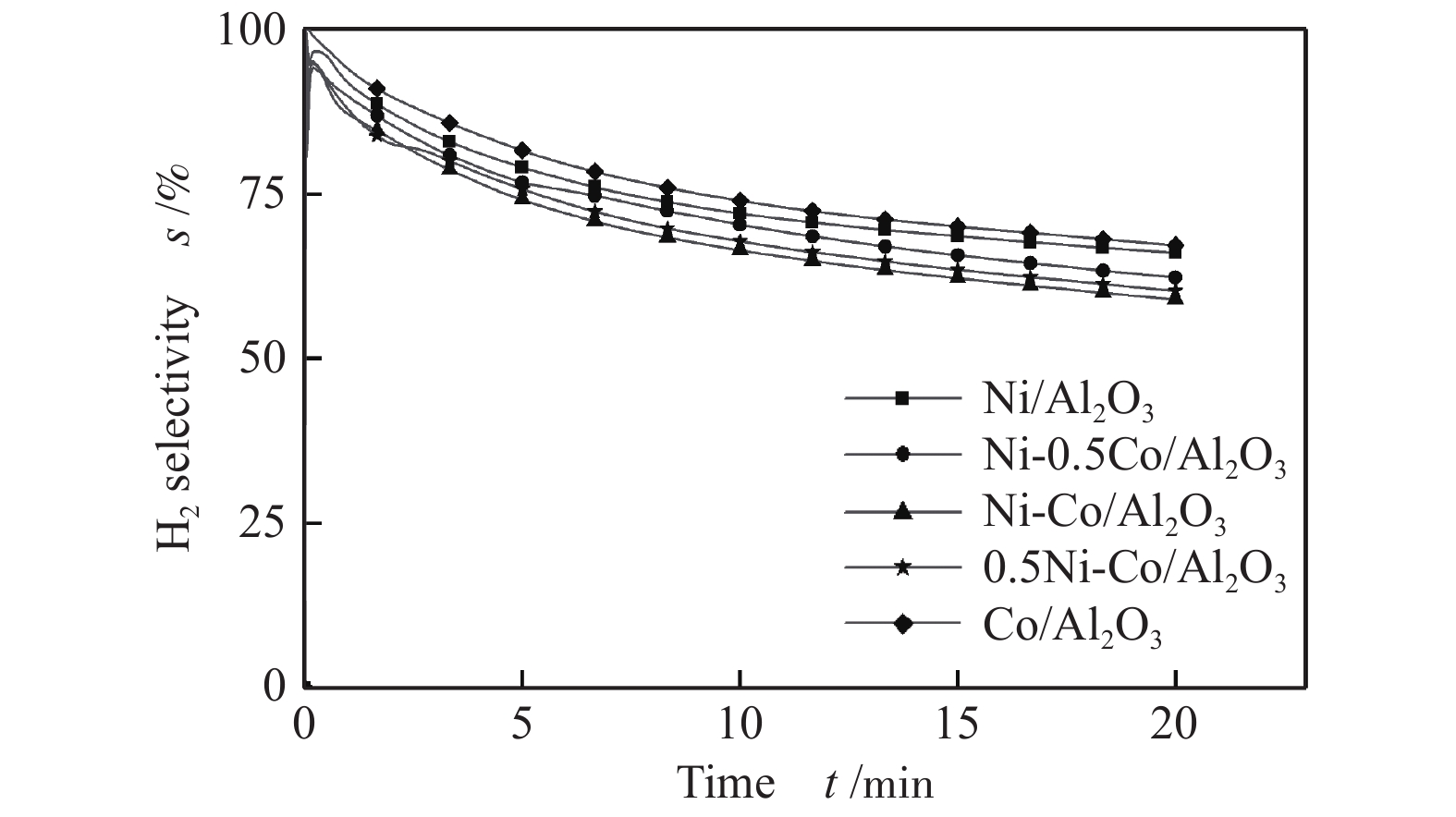

    图9为在800 ℃,液时空速为60 h−1条件下用不同镍钴比催化剂催化木醋液重整制氢反应后氢气选择性的实时变化图。氢气选择性随时间的延长而缓慢减少。由图9可知,当催化剂镍钴比为1:0和0:1时,氢气选择性较高,但相比其他催化剂提升不是很高,结合图7,当镍钴比为1:0.5时,产氢率最高,因此,选择Ni-0.5Co/Al2O3作为最优催化剂。

    图 9

    图 9.  不同镍钴比催化剂的氢气选择性
    Figure 9.  The H2 selectivity in catalysts with different Ni/CO ratios
    2.2.1   H2-TPR表征

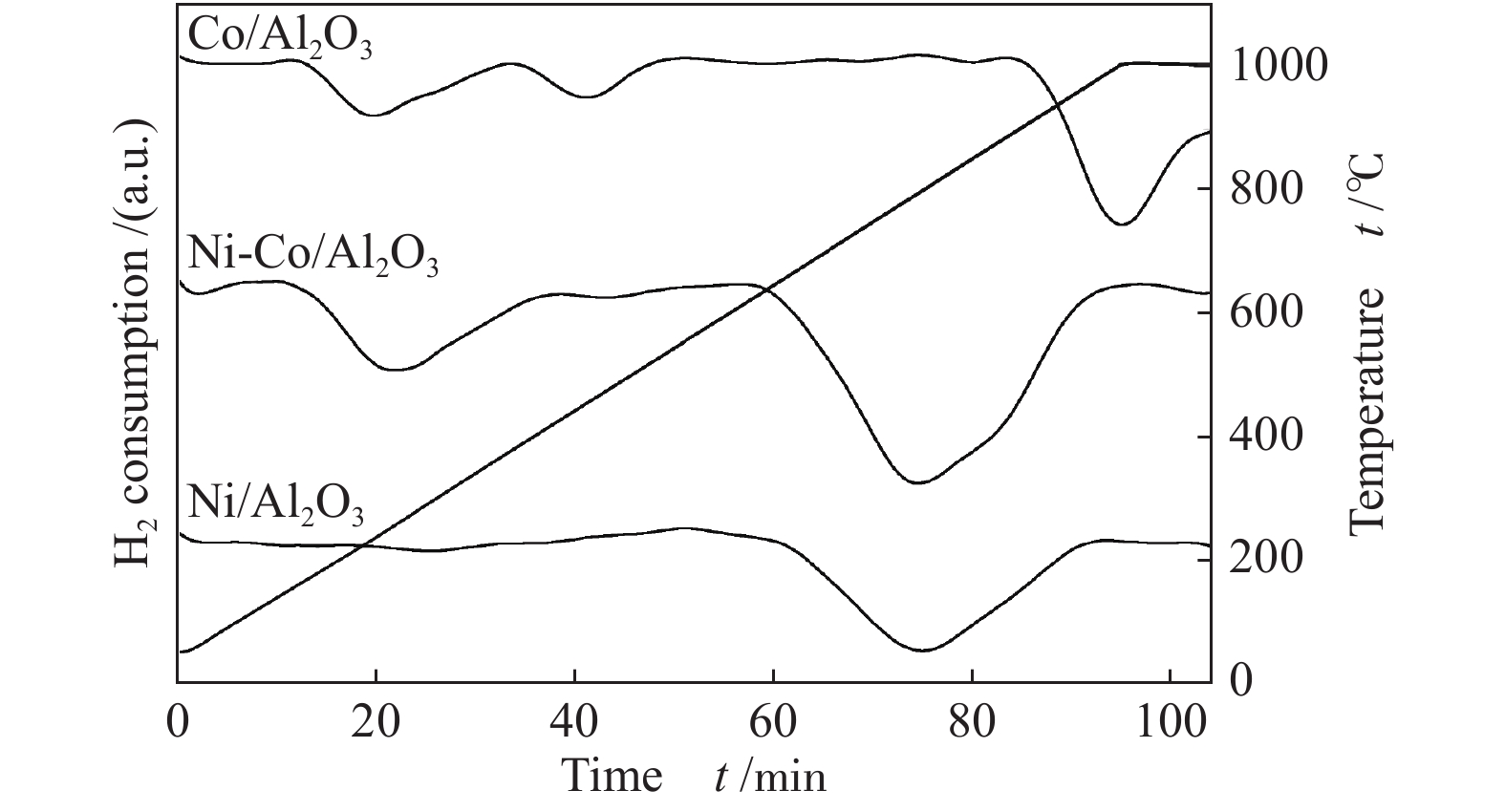

    图10为三种催化剂的H2-TPR谱图。由图10可知,Ni/Al2O3在温度为800 ℃左右有一个还原峰,可能为尖晶石结构的NiAl2O4。Co/Al2O3在200、500和1000 ℃出现三个还原峰,前两者应为Co的氧化物,后者为CoAl2O4。Ni-Co/Al2O3在200和800 ℃出现还原峰,分别为Co的氧化物和NiAl2O4

    图 10

    图 10.  催化剂的H2-TPR谱图
    Figure 10.  H2-TPR profiles of catalysts
    2.2.2   SEM表征

    图11为积炭反应后催化剂表观形貌图。由图11可知,重整反应后Ni/Al2O3催化剂表面被大量纤维状包裹[30]。而Ni-0.5Co/Al2O3催化剂的表面则几乎看不到纤维状积炭,说明Co的添加有利于抑制纤维状积炭的生成,而图11(c)中Co/Al2O3催化剂的表面也没有发现纤维状积炭,进一步引证了Co的存在对纤维状积炭的抑制效果。此外,从图11(b)图11(c)中还可以看出,尽管纤维状积炭得到了有效抑制,但在催化剂表面仍有少量短絮状物质存在,推测可能是纤维状积炭的前驱体,因此,有必要对催化剂表面的积炭量做进一步分析。

    2.2.3   积炭量表征

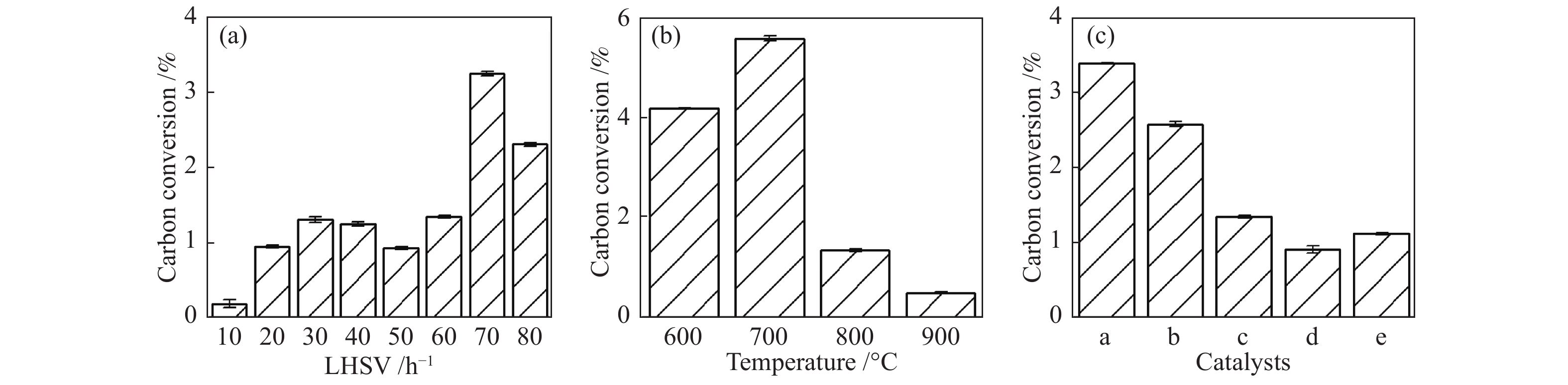

    图12(a)为Ni-Co/Al2O3催化剂在温度为800 ℃的条件下,不同液时空速反应后的含炭量;图12(b)为Ni-Co/Al2O3催化剂在液时空速为60 h−1的条件下,不同温度反应后的含炭量;图12(c)为不同镍钴比催化剂在液时空速为60 h−1,温度为800 ℃条件下反应后的含炭量。积炭量通过元素分析仪进行测试[31],每个样品测试三次,取平均值。

    图12(a)中随着液时空速增大,含炭量总体呈上升趋势,是由于喂料量变大,反应产生积炭变多;液时空速为70 h−1时,含炭量最高,可能是液时空速大,喂料太快,与催化剂接触不充分,分子间缩聚形成大量积炭。图12(b)中随着温度升高,含炭量呈先升后降的趋势,主要是由于温度较低时,反应的木醋液较少,产生积炭量少,而后温度升高,反应更剧烈,产生了较多的积炭。而进一步升高温度一方面可以提高催化重整效率,避免生成积炭;另一方面可以促进积炭的水煤气反应(8)的发生,减少积炭。图12(c)是不同镍钴比催化剂反应后的含炭量变化。可以看出,随着催化剂中钴添加量的增加,含炭量逐渐变少,表明Co可以有效降低积炭量,抑制纤维状积炭的生长,避免催化剂的快速失活。

    $ \text{C+}{\text{H}}_{\text{2}}\text{O→CO+}{\text{H}}_{\text{2}} $

    (8)

    图 11

    图 11.  反应后催化剂的表观形貌照片
    Figure 11.  SEM images of used catalysts

    (a): used Ni/Al2O3; (b): used Ni-0.5Co/Al2O3; (c): used Co/Al2O3

    图 12

    图 12.  不同液时空速、不同温度和不同镍钴比催化剂的含炭量
    Figure 12.  Carbon content of catalysts with different LHSV, temperatures and Ni/CO ratios

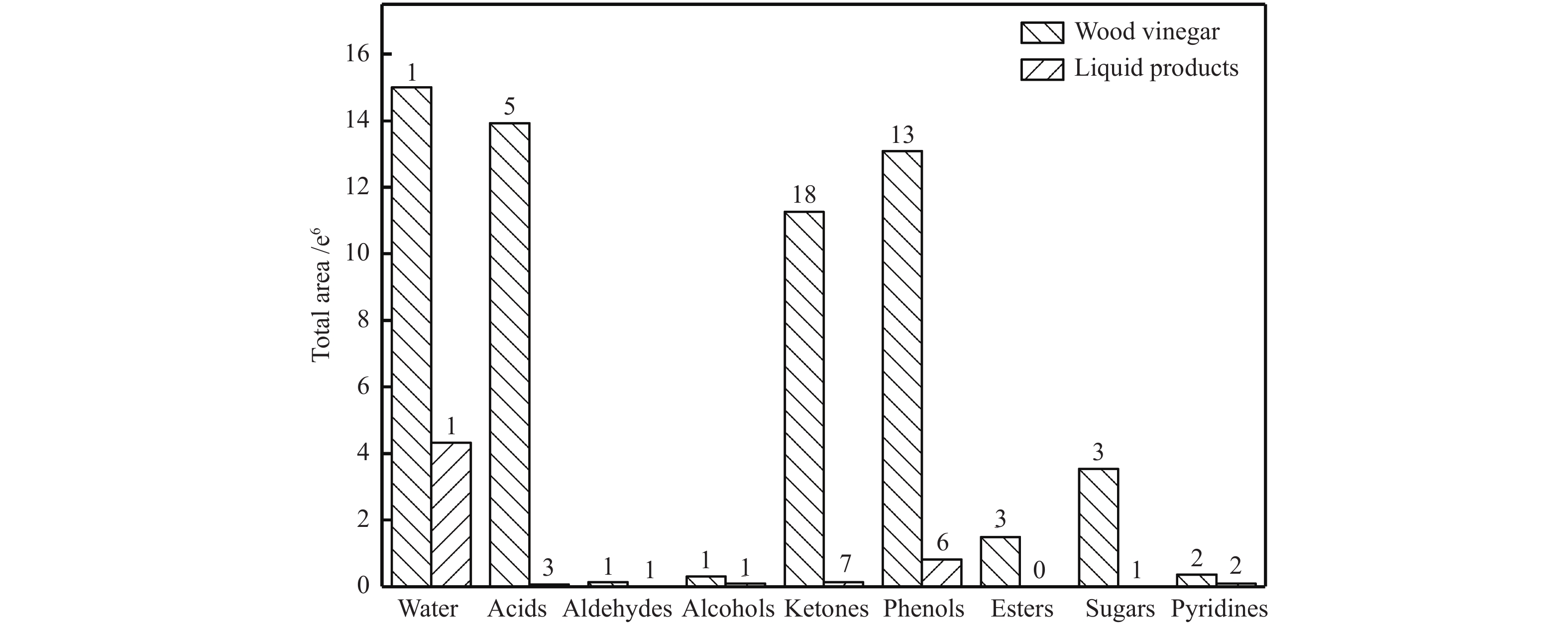

    在液时空速为60 h−1,反应温度为800 ℃的工况下,采用Ni-0.5Co/Al2O3作为催化剂,进行木醋液催化重整制氢实验,实验时间为20 min,取反应后冷凝收集液体产物进行表征。通过GC-MS对反应前后木醋液进行成分分析见图13

    图 13

    图 13.  GC-MS色谱图上各组分的总面积和数量
    Figure 13.  Total area and number of components in GC-MS chromatograms

    图13可知,反应前后,酸、酮、酚、酯和糖总体数量大幅减少,这些表明上述组分在催化重整反应中消耗较多,一些组分甚至可以实现完全转化。反应前后,各类组分的总峰面积都大幅减小,其中,酸、酮、酚、酯和糖总面积减小最为明显,与各类组分的数量变化结果相呼应。说明这几类物质在反应中大量消耗,是木醋液催化重整制氢的主要来源。此外,反应后的液相产物中的酚类和吡啶类物质相对含量得到了较大程度的富集,催化重整制氢技术在将木醋液中绝大多数组分转化成高值富氢合成气的同时,其液相冷凝产物也可作为化工原料进一步加以利用,明显提高了木醋液的综合利用效率。

    木醋液是木材干馏过程中的主要副产物,本研究采用催化重整技术将木醋液转化成具有更高价值的富氢合成气,通过一系列实验,探究了液时空速、反应温度和镍钴比对木醋液催化重整制氢效果的影响规律。结果发现,随着液时空速的增加,重整制氢效果先增加后减小,喂料量过大,会加速催化剂的失活。温度越高,催化重整反应效果越好。当镍钴比为1:0.5时,木醋液的催化重整效果最好,过多的Co会抑制H2的生成。因此,综合考虑认为,液时空速为60 h−1,反应温度800 ℃为最适宜木醋液催化重整的反应工况,Ni-0.5Co/Al2O3在最优工况下能够实现木醋液最大程度的转化,同时抑制积炭的生成。此外,木醋液催化重整反应的液相产物中,酚类和吡啶类物质的相对含量得到大量富集,有利于其进一步的综合利用。


    1. [1]

      SHARMA S, GHOSHAL S K. Hydrogen the future transportation fuel: From production to applications[J]. Renewable Sustainable Energy Rev,2015,43:1151−1158. doi: 10.1016/j.rser.2014.11.093

    2. [2]

      WU Q, ZHANG S, HOU B. Study on the preparation of wood vinegar from biomass residues by carbonization process[J]. Bioresour Technol,2015,179:98−103. doi: 10.1016/j.biortech.2014.12.026

    3. [3]

      王海英, 杨国亭, 周丹. 木醋液研究现状及其综合利用[J]. 东北林业大学学报,2004,9(5):55−57. doi: 10.3969/j.issn.1000-5382.2004.05.020WANG Hai-ying, YANG Guo-ting, ZHOU Dan. Research situation and comprehensive utilization of wood vinegar[J]. J Northeast For Univ,2004,9(5):55−57. doi: 10.3969/j.issn.1000-5382.2004.05.020

    4. [4]

      ORAMAHI H A, YOSHIMURA T. Antifungal and antitermitic activities of wood vinegar from Vitex pubescens Vahl[J]. J Wood Sci,2013,59(4):344−350. doi: 10.1007/s10086-013-1340-8

    5. [5]

      MUNGKUNKAMCHAO T, KESMALA T, PIMRATCH S, TOOMSAN B, JOTHITYANGKOON D. Wood vinegar and fermented bioextracts: Natural products to enhance growth and yield of tomato (Solanum lycopersicum L.)[J]. Sci Hortic,2013,154:66−72. doi: 10.1016/j.scienta.2013.02.020

    6. [6]

      卢辛成, 蒋剑春, 孙康, 孙云娟. 木醋液的精制与应用研究进展[J]. 林产化学与工业,2017,37(3):1−9. doi: 10.3969/j.issn.0253-2417.2017.03.001LU Xin-cheng, JIANG Jian-chun, SUN Kang, SUN Yun-juan. Review on preparation and application of wood vinegar[J]. Chem Ind Forest Prod,2017,37(3):1−9. doi: 10.3969/j.issn.0253-2417.2017.03.001

    7. [7]

      蒋恩臣, 赵晨希, 秦丽元, 陈爱慧. 松子壳连续热解制备木醋液试验[J]. 农业工程学报,2014,30(5):262−269. doi: 10.3969/j.issn.1002-6819.2014.05.033JIANG En-chen, ZHAO Chen-xi, QIN Li-yuan, CHEN Ai-hui. Experiment of wood vinegar produced from pine nut shell continuous pyrolysis[J]. Trans CSAE,2014,30(5):262−269. doi: 10.3969/j.issn.1002-6819.2014.05.033

    8. [8]

      XU X, JIANG E, LI B, WANG M. Hydrogen production from wood vinegar of camellia oleifera shell by Ni/M/γ-A12O3 catalyst[J]. Catal Commun,2013,39:106−114. doi: 10.1016/j.catcom.2013.04.024

    9. [9]

      MEDRANO J A, OLIVA M, RUIZ J. Hydrogen from aqueous fraction of biomass pyrolysis liquids by catalytic steam reforming in fluidized bed[J]. Energy,2011,36:2215−2224. doi: 10.1016/j.energy.2010.03.059

    10. [10]

      XU X, JIANG E, SUN Y, LI Z. Influence of mixed supports on the steam catalytic reforming of wood vinegar[J]. Energy Fuels,2017,31(2):1678−1688. doi: 10.1021/acs.energyfuels.6b03000

    11. [11]

      FU P, ZHANG A, LUO S, YI W, HU S, ZHANG Y. Catalytic steam reforming of biomass-derived acetic acid over two supported Ni catalysts for hydrogen-rich syngas production[J]. ACS Omega,2019,4(8):13585−13593. doi: 10.1021/acsomega.9b01985

    12. [12]

      ZHANG A, LI Z, YI W, FU P, WANG L, LIANG C, LUO S. Study the reaction mechanism of catalytic reforming of acetic acid through the instantaneous gas production[J]. Int J Hydrogen Energy,2019,44(39):21279−21289. doi: 10.1016/j.ijhydene.2019.06.060

    13. [13]

      LI L, JIANG B, TANG D, ZHANG Q, ZHEG Z. Hydrogen generation by acetic acid steam reforming over Ni-based catalysts derived from La1−x CexNiO3 perovskite[J]. Int J Hydrogen Energy,2018,43(14):6795−6803. doi: 10.1016/j.ijhydene.2018.02.128

    14. [14]

      SIANG J, LEE C, WANG C. Hydrogen production from steam reforming of ethanol using a ceria-supported iridium catalyst: effect of different ceria supports[J]. Int J Hydrogen Energy,2010,35(8):3456−3462. doi: 10.1016/j.ijhydene.2010.01.067

    15. [15]

      ZHANG B, TANG X, LI Y. Steam reforming of bio-ethanol for the production of hydrogen over ceria-supported Co, Ir and Ni catalysts[J]. Catal Commun,2006,7(6):367−372. doi: 10.1016/j.catcom.2005.12.014

    16. [16]

      HE S, MEI Z, LIU N. Ni/SBA-15 catalysts for hydrogen production by ethanol steam reforming: Effect of nickel precursor[J]. Int J Hydrogen Energy,2017,42(21):14429−14438. doi: 10.1016/j.ijhydene.2017.02.115

    17. [17]

      XIE H Q, YU Q B, YAO X. Hydrogen production via steam reforming of bio-oil model compounds over supported nickel catalysts[J]. J Energy Chem,2015,24(3):299−308. doi: 10.1016/S2095-4956(15)60315-1

    18. [18]

      CONSTANTINOU D A, EFSTATHIOU A M. Low-temperature purification of gas streams from phenol by steam reforming over novel supported-Rh catalysts[J]. Appl Catal B: Environ,2010,96(3/4):276−289. doi: 10.1016/j.apcatb.2010.02.007

    19. [19]

      ARTETXE M, NAHIL M A, OLAZAR M, WILLIAMSP T. Steam reforming of phenol as biomass tar model compound over Ni/Al2O3 catalyst[J]. Fuel,2016,184:629−636. doi: 10.1016/j.fuel.2016.07.036

    20. [20]

      王一双, 陈明强, 刘少敏, 杨忠连, 沈朝萍, 刘珂. 负载NiO-Fe2O3的凹凸棒石对生物油模型物催化重整制氢性能的影响[J]. 燃料化学学报,2015,43(12):1470−1475. doi: 10.3969/j.issn.0253-2409.2015.12.010WANG Yi-shuang, CHEN Ming-qiang, LlU Shao-min, YANG Zhong-lian, SHEN Chao-ping, LIU Ke. Hydrogen production via cataylic steam reforming of bio-oil model compounds over NiO-Fe2O3-loaded palygouskite[J]. J Fuel Chem Technol,2015,43(12):1470−1475. doi: 10.3969/j.issn.0253-2409.2015.12.010

    21. [21]

      NOGUEIRA F, ASSAF P, CARVALHO H, ASSAF E. Catalytic steam reforming of acetic acid as a model compound of bio-oil[J]. Appl Catal B: Environ,2014,160(7):188−199.

    22. [22]

      HE Z, YANG M, WANG X, ZHAO Z, DUAN A. Effect of the transition metal oxide supports on hydrogen production from bio-ethanol reforming[J]. Catal Today,2012,194(1):2−8. doi: 10.1016/j.cattod.2012.05.004

    23. [23]

      XU X, ZHANG C, LIU Y, ZHAI Y, ZHANG R, TANG X. Catalytic reforming of acetic acid as a model compound of bio-oil for hydrogen production over Ni-CeO2-MgO/olivine catalysts[J]. Environ Prog Sustainable Energy,2015,34(3):915−922. doi: 10.1002/ep.12062

    24. [24]

      NABGAN W, ABDULLAH T A T, MAT R. Production of hydrogen via steam reforming of acetic acid over Ni and Co supported on La2O3 catalyst[J]. Int J Hydrogen Energy,2017,42(14):8975−8985. doi: 10.1016/j.ijhydene.2016.04.176

    25. [25]

      ZHANG F, WANG M, ZHU L. A comparative research on the catalytic activity of La2O3 and γ-Al2O3 supported catalysts for acetic acid steam reforming[J]. Int J Hydrogen Energy,2017,42(6):3667−3675. doi: 10.1016/j.ijhydene.2016.06.264

    26. [26]

      WURZLER G T, RABELO-ETO R C, MATTOS L V. Steam reforming of ethanol for hydrogen production over MgO-supported Ni-based catalysts[J]. Appl Catal A: Gen,2016,518:115−128. doi: 10.1016/j.apcata.2015.11.020

    27. [27]

      吕衍安, 赵星岭, 索掌怀, 廖卫平, 金明善. 负载Ni催化剂上低温甘油蒸汽重整制氢[J]. 燃料化学学报,2015,43(6):684−691. doi: 10.3969/j.issn.0253-2409.2015.06.007LV Yan-an, ZHAO Xing-ling, SUO Zhang-huai, LIAO Wei-ping, JIN Ming-shan. Low-temperature steam reforming of glycerol for hydrogen production over supported nickel catalysts[J]. J Fuel Chem Technol,2015,43(6):684−691. doi: 10.3969/j.issn.0253-2409.2015.06.007

    28. [28]

      MORAES T S, NETO R C R, RIBEIRO M C, MATTOS L V, KOURTELESIS M, LADAS S, VERYKIOS X, BELLOT NORONHA F. The study of the performance of PtNi/CeO2-nanocube catalysts for low temperature steam reforming of ethanol[J]. Catal Today,2015,242:35−49. doi: 10.1016/j.cattod.2014.05.045

    29. [29]

      ZHANG Z M, WANG Y R, SUN K. Steam reforming of acetic acid over Ni-Ba/Al2O3 catalysts: Impacts of barium addition on coking behaviors and formation of reaction intermediates[J]. J Energy Chem,2020,43:208−219. doi: 10.1016/j.jechem.2019.08.023

    30. [30]

      VICENTE J, MONTERO C, EREÑA J, AZKOITI M J, BILBAO J, GAYUBO A G. Coke deactivation of Ni and Co catalysts in ethanol steam reforming at mild temperatures in a fluidized bed reactor[J]. Int J Hydrogen Energy,2014,39(24):12586−12596. doi: 10.1016/j.ijhydene.2014.06.093

    31. [31]

      ZHANG A, LIANG C, WANG L, LI Z, YI W, FU P, WANG S. Study on the trigger mechanism and carbon behavior of catalytic reforming of wood vinegar[J]. Int J Hydrogen Energy,2020,45(29):14669−14678. doi: 10.1016/j.ijhydene.2020.03.196

  • 图 1  不同液时空速下各气体产率

    Figure 1  Yields of gases at different LHSV

    图 2  不同液时空速下的碳转化率

    Figure 2  Carbon conversion at different LHSV

    图 3  不同液时空速下的氢气选择性

    Figure 3  H2 selectivity at different LHSV

    图 4  不同温度下各气体产率

    Figure 4  Yields of gases at different temperatures

    图 5  不同温度下的碳转化率

    Figure 5  Carbon conversion at different temperatures

    图 6  不同温度下的氢气选择性

    Figure 6  H2 selectivity at different temperatures

    图 7  不同镍钴比催化剂的各气体产率

    Figure 7  Yields of gases in catalysts with different Ni/CO ratios

    图 8  不同镍钴比催化剂的碳转化率

    Figure 8  The carbon conversion in catalysts with different Ni/CO ratios

    图 9  不同镍钴比催化剂的氢气选择性

    Figure 9  The H2 selectivity in catalysts with different Ni/CO ratios

    图 10  催化剂的H2-TPR谱图

    Figure 10  H2-TPR profiles of catalysts

    图 11  反应后催化剂的表观形貌照片

    Figure 11  SEM images of used catalysts

    (a): used Ni/Al2O3; (b): used Ni-0.5Co/Al2O3; (c): used Co/Al2O3

    图 12  不同液时空速、不同温度和不同镍钴比催化剂的含炭量

    Figure 12  Carbon content of catalysts with different LHSV, temperatures and Ni/CO ratios

    图 13  GC-MS色谱图上各组分的总面积和数量

    Figure 13  Total area and number of components in GC-MS chromatograms

    表 1  木醋液的主要成分统计

    Table 1.  Statistical result on the main components of wood vinegar

    No RT Name Mol.formula Area/%
    1 4.297 water H2O 23.95
    2 4.958 acetic acid, methyl ester C3H6O2 1.73
    3 7.474 acetic acid C2H4O2 16.63
    4 8.496 2-propanone, 1-hydroxy- C3H6O2 6.71
    5 10.026 propanoic acid C3H6O2 1.81
    6 11.152 1-hydroxy-2-butanone C4H8O2 1.41
    7 12.591 butanoic acid C4H8O2 0.54
    8 13.05 3-cyclopentene-1-acetaldehyde, 2-oxo- C7H8O2 1.17
    9 14.788 2-cyclopenten-1-one, 2-methyl- C6H8O 0.68
    10 17.849 2-cyclopenten-1-one, 3-methyl- C6H8O 0.68
    11 17.989 butyrolactone C4H6O2 0.98
    12 19.532 2-cyclopenten-1-one, 2-hydroxy-3-methyl- C6H8O2 2.49
    13 20.377 phenol C6H6O 4.99
    14 20.983 phenol, 2-methoxy- C7H8O2 1.54
    15 21.797 phenol, 2-methyl- C7H8O 0.94
    16 22.28 nonane, 5-butyl- C13H28 0.95
    17 22.819 phenol, 4-methyl- C7H8O 0.58
    18 22.874 phenol, 3-methyl- C7H8O 0.84
    19 23.143 propanoic acid, 2-methyl-, anhydride C8H14O3 2.23
    20 23.939 phenol, 2-methoxy-4-methyl- C8H10O2 0.84
    21 24.196 cyclopropyl carbinol C4H8O 5.77
    22 26.393 3(2H)-furanone, dihydro-5-isopropyl- C7H12O2 0.95
    23 27.214 1,4:3,6-dianhydro-α-D-glucopyranose C6H8O4 1.16
    24 29.142 phenol, 2,6-dimethoxy- C8H10O3 2.07
    25 31.419 phenol, 4-methoxy-3-(methoxymethyl)- C9H12O3 0.65
    26 31.713 hydroquinone C6H6O2 0.71
    27 37.087 1,6-anhydro-α-D-glucopyranose (levoglucosan) C6H10O5 4.04
    note: only the components with relative peak area percentage greater than 0.5% were counted in the table
    下载: 导出CSV

    表 2  催化剂的组成

    Table 2.  Component content of catalysts

    Components a b c d e
    Ni/% 3.95 2.78 3.12 1.87 0.00
    Co/ % 0.00 1.75 2.47 3.24 3.31
    下载: 导出CSV

    表 3  木醋液催化重整制氢反应的实验方案

    Table 3.  Experimental scheme of hydrogen production by catalytic reforming of wood vinegar

    Factors Levels
    LHSV/h−1 10 20 30 40 50 60 70 80
    Temperature/°C 500 600 700 800 900
    Ni/Co ratio 1:0 1:0.5 1:1 0.5:1 0:1
    下载: 导出CSV
