目前由于理论和技术的限制，锂离子电池的能量密度难以超过300 Wh·kg-1，远远不能满足未来远程动力汽车发展的需要。锂硫电池具有1 675 mAh·g-1的高理论比容量和2 600 Wh·kg-1的高能量密度[1-3]，而且作为其正极活性物质的硫廉价易得且无毒[4]，这使其成为新一代储能电池的有力备选。但锂硫电池的商业化应用仍受以下问题的阻碍[5-6]：(1) 活性物质硫的导电性差，电化学反应动力学过程缓慢；(2) 充放电过程中锂多硫化物(LiPSs，S8→Li2S8→Li2S6→Li2S4)的穿梭效应会大幅降低材料的利用率；(3) 负极锂枝晶穿刺问题；(4) 硫和硫化锂的密度差异使电池在充放电时体积变化过大。锂硫电池商业化的主要难点是穿梭效应[7-8]，目前常见的解决办法是提升正极硫载体的物理限域能力[9-10]和化学吸附能力[11-12]。
二维材料因对LiPSs的强化学吸附性及对硫的物理限域效应，被视作锂硫电池的有效载体[13]。其中，二维材料MXenes(过渡金属碳化物、氮化物或碳氮化物)的金属导电性优异、表面活性高、在水中分散性良好，已应用在生物医学[14-15]、电磁干扰屏蔽[16-17]、水净化[18-19]、储能[20-21]等多个领域。Ti3C2Tx作为MXenes的代表之一，具备优异的电子电导率，作为硫载体能有效提升正极材料的电导率，提高活性硫的利用率[22-24]。Ti3C2Tx的层状结构能物理限制LiPSs的穿梭效应，还为硫充放电过程中的体积膨胀提供缓冲空间。Ti3C2Tx的极性亲水表面还能够在化学吸附长链LiPSs的同时催化其转化，加快电化学反应动力学过程[25]。但Ti3C2Tx纳米片的表面官能团会产生大量氢键，使其具有很强的重叠倾向，进而导致活性区域与离子和电解质的接触面积大幅减少。同时，Ti3C2Tx对LiPSs的层间物理限制能力及层间导电性能仍有待提高。
为构建兼具良好导电性、强大吸附与限域能力的协同体系，可以引入金属有机框架(MOF)材料。MOF材料是由金属离子/离子簇和多齿配体自组装形成的超多孔固体材料，具有超高比表面积、可调的化学成分和超高孔隙率等特点[26-27]。MOF的路易斯酸性位点[28]或功能性有机基团[29]与LiPSs有强化学亲和力。沸石咪唑酯骨架-67(ZIF-67)是典型的钴基MOF之一，其Co2+可以有效捕获LiPSs，抑制穿梭效应[30-31]。但ZIF-67的电导率低(约10-2 S·cm-1)，且其对LiPSs的化学锚定能力存在本征局限性：ZIF-67活性Co2+位点的数量由其晶体结构决定，无法为过量的LiPSs提供充足的吸附位点[32]。因此，将ZIF-67与导电性良好的手风琴状Ti3C2Tx进行复合，无疑是不错的选择。近年来，MXene/MOF复合硫载体的设计策略包括将MXene与原始Co-MOF复合[33]，或与MOF衍生的硒化物[34]、磷化物[35]复合以提升化学吸附与催化性能。此外，MXene的表面修饰(如引入—NH2)可减轻MOF材料的团聚[36]。这些工作结合理论计算，共同证实了强耦合界面的构建在抑制穿梭效应中的关键作用。
基于此，我们通过原位自组装、单宁酸蚀刻的方法制备了MXene(Ti3C2Tx)与中空ZIF-67硫载体的复合材料MXene/中空ZIF-67(记为HMZ)。原位引入的ZIF-67可以抑制MXene的层间自堆叠，同时通过控制使用单宁酸的时间以调节ZIF-67的蚀刻程度，将均匀微孔雕刻成为中空分层多孔。MXene和ZIF-67的结合增强了HMZ对LiPSs的化学锚定和物理限制作用，同时缓解了膨胀效应。研究结果表明，该复合材料作为锂硫电池的硫载体，具有出色的长循环稳定性和优异的倍率性能。
氢氟酸(HF)、单质硫均购自西陇化工股份有限公司。钛碳化铝(Ti3AlC2)购自福斯曼科技(北京)有限公司。2-甲基咪唑、单宁酸均购自上海易恩化学技术有限公司。六水合硝酸钴(Co(NO3)2·6H2O)、十六烷基三甲基溴化铵(CTAB)、硫化锂(Li2S)均购自阿拉丁试剂(上海)有限公司。乙炔黑购自太原市迎泽区力之源电池销售部。聚偏二氟乙烯(PVDF)购自上海麦克林生化科技有限公司。N-甲基吡咯烷酮(NMP)购自成都市科龙化工试剂厂。以上试剂均为化学纯，且未经处理直接使用。
采用SU5000扫描电子显微镜(SEM，日本日立公司，加速电压：5 kV)以及配套的Bruker能谱(EDS)分析仪、FEI Tecnai G2 F20透射电子显微镜(TEM，美国FEI公司，200 kV/300 kV)测试材料的表面微观形貌和元素组成。采用X′Pert3-Power X射线粉末衍射仪(XRD，荷兰帕纳科公司，工作电压为40 kV，电流为40 mA，Cu Kα辐射，λ=0.154 056 nm，扫描范围为5°~90°)、Thermo Scientific K-Alpha X射线光电子能谱仪(XPS，美国赛默飞世尔公司，hν=1 486.60 eV)测试材料的物相组成。采用JW-BK112比表面积及孔径分布测试仪(北京精微高博科技有限公司，氮气作为吸附质)测试材料的N2吸附-脱附等温线并计算比表面积和孔径。采用SDT-Q600热重分析仪(美国TA公司，升温速度是10 ℃·min-1，氮气气氛)测试材料的热稳定性。采用日本岛津UV-2450型紫外可见吸收光谱仪测试材料对LiPSs的吸附效果。采用CHI860D电化学工作站(上海辰华仪器有限公司)、Neware电池充放电系统(武汉市蓝电电子股份有限公司)测试锂硫电池的电化学性能。
将0.44 g的Co(NO3)2·6H2O加入到15 mL的甲醇中，超声1 h，得到溶液A。称取0.99 g的2-甲基咪唑溶解在15 mL的无水甲醇中，超声30 min，得到溶液B。将溶液B倒入溶液A中，再加入20 mg的CTAB，搅拌8 h。反应产物经8 000 r·min-1离心8 min，再经甲醇多次洗涤得到ZIF-67。
接着按文献[37]方法用HF蚀刻钛碳化铝以制备MXene。然后将0.45 g的MXene和0.44 g的Co(NO3)2·6H2O加入到15 mL的甲醇中，超声1 h，得到溶液A。称取0.99 g的2-甲基咪唑溶解在15 mL的无水甲醇中，超声30 min，得到溶液B。将溶液B倒入溶液A中，再加入20 mg的CTAB，搅拌8 h。反应产物经8 000 r·min-1离心8 min，再经甲醇多次洗涤得到MXene/ZIF-67(记为MZ)复合材料，其中MXene和ZIF-67是通过MXene表面所带的负电荷与Co2+所带的正电荷原位静电自组装复合的。
将上述制备好的0.2 g的MZ加入到100 mL的5 g·L-1的单宁酸溶液中，蚀刻5 min。反应产物经8 000 r·min-1离心8 min，再经甲醇、乙醇多次洗涤后得到HMZ-5。将蚀刻时间调整为10 min，其他条件保持不变，制备得到HMZ-10。
采用熔融扩散法将硫负载于HMZ上。称取质量比为1∶4的HMZ-5(或HMZ-10)和升华硫，混合均匀后，置于155 ℃的管式炉中，Ar气氛下保持12 h后获得负载硫的HMZ-5(或HMZ-10)，记为HMZ-5/S(或HMZ-10/S)。MZ/S和MXene/S按同样方法制备，仅将载体材料替换为MZ或MXene。
将物质的量之比为1∶5的Li2S和硫添加到1，3-二氧戊环/乙二醇二甲醚(DOL/DME)的混合溶液(1∶1，V/V)中，于Ar气氛中70 ℃搅拌48 h，获得0.5 mol·L-1的Li2S6溶液。将所制备的HMZ-5/S(或HMZ-10/S)添加到3 mL的Li2S6(0.005 mol·L-1)溶液中并静置，以进行吸附实验。
正极片的制备：使用NMP为分散剂，将质量比为7∶2∶1的HMZ-5/S或HMZ-5、乙炔黑及PVDF混合均匀后涂在铝箔上，置于真空干燥箱中干燥过夜。
对称电池的组装：正极和负极使用的极片材料都是不含硫的HMZ-5，正极电解液为35 μL的0.5 mol·L-1 Li2S6，常规电解液为溶解了1.0 mol·L-1双三氟甲磺酰亚胺锂(LiTFSI)的DOL/DME(1∶1，V∶V)混合溶液(含质量分数为1%的LiNO3)。按照正极、正极电解液、隔膜、常规电解液、负极的顺序组装对称电池。
半电池的组装：使用CR2032型纽扣电池壳，按照正极片(HMZ-5/S)、隔膜(Celgard 2500型聚丙烯膜)、负极(锂片)的顺序组装半电池，电解液为上述常规电解液。
采用蓝电测试系统测试电池在一定电流密度下的循环性能、倍率性能和充放电性能。同时采用电化学工作站测试电池在1.7~2.8 V电压范围内的循环伏安(CV)曲线(扫描速率为0.1 mV·s-1)、电化学阻抗谱(EIS，频率为0~100 000 Hz，振幅为5 mV)。
将制备的ZIF-67进行SEM和TEM测试，结果如图S1a、S1b所示。ZIF-67呈现规则的十二面体形貌，表面平坦，棱角清晰，粒径在微米级别，呈现实心结构。图S1c为ZIF-67的XRD图，由图可知，其结晶度较高，分别在7.24°、10.28°、12.61°、14.58°、16.33°、17.90°、21.99°、24.34°、26.52°出现(011)、(002)、(112)、(022)、(013)、(222)、(114)、(233)、(134)晶面，这与先前的报道一致[38]。图中无多余杂峰，表明此方法制备的ZIF-67纯度很高。
由MZ的SEM俯视图(图 1a)和侧面图(图 1b)可以明显观察到MXene的层间及表面被ZIF-67十二面体分散并附着，同时ZIF-67的边缘变得模糊且尺寸因MXene的存在变得更小。MZ的XRD图(图 1c)中可以识别到3个属于MXene的衍射峰，4个属于ZIF-67的衍射峰，这表明通过静电自组装成功构建了MZ。MZ的氮气吸附-脱附等温线呈现出典型的Ⅰ型等温线特征(图 1d)，其在低压区吸附量急剧上升并迅速达到饱和平台，说明MZ具有以微孔为主的孔隙结构，且比表面积较大(212 m2·g-1)，这符合ZIF-67的吸附-脱附等温线特征[39]。
图 2为MZ的XPS谱图。由图 2a可以观察到C、Ti、O、F、N和Co元素，其中N和Co元素可归因于ZIF-67的引入。图 2b为Ti2p高分辨XPS谱图，位于454.48 eV/459.38 eV、455.18 eV/460.78 eV、456.28 eV/461.98 eV、458.68 eV/464.18 eV的特征峰分别对应Ti—C、Ti2+、Ti3+和Ti—O，这可能是因为MZ在制备过程中发生了氧化；另外，Ti—C、Ti2+和Ti3+三个特征峰向低结合能方向移动，这可能是由于ZIF-67与MXene之间存在电荷转移[40]。MZ的C1s高分辨XPS谱图(图 2c)与MXene相比(图 2f)，在285.08 eV处多了一个C—N峰[41-42]。图 2d的N1s谱图中包含吡啶型N(398.58 eV)、Co—N(399.18 eV)和石墨型N(400.28 eV)[43]，三者原子分数为40.88%、42.93%、16.19%。图 2e的Co2p谱图中出现Co3+(796.78 eV/781.08 eV)、Co2+(798.28 eV/782.58 eV)的特征峰及相应的卫星峰(803.08 eV/786.98 eV)[44-45]。
(a) Survey; (b) Ti2p; (c) C1s; (d) N1s; (e) Co2p.
根据1.2节的步骤，使用单宁酸对MZ进行蚀刻。单宁酸属于酚酸，是一种弱有机酸。在反应过程中，酚酸会释放游离质子破坏ZIF-67的内部结构使其形成中空结构，同时，单宁酸相对较大的分子尺寸能够堵住ZIF-67的外部框架孔道，从而附着在ZIF-67上以避免其完全坍塌[46]，最后得到保留本征晶体框架的中空ZIF-67晶体。
图 3a~3d是HMZ-5和HMZ-10的SEM图像。由图 3a、3b可知，HMZ-5仍保留着MXene的完好形貌，但其中的ZIF-67表面变得粗糙，并布满MXene的层间和表面。由图 3c、3d可以看到，HMZ-10中ZIF-67外壳出现破损，有较大的缺口，这是由于蚀刻时间过长，导致ZIF-67损失过多，不利于对硫颗粒的封装和吸附。从图 3e、3f中HMZ-5的TEM图像可以直观看出，MXene仍保留有手风琴状形貌，其中ZIF-67的轮廓完整，内部大部分为中空结构，少部分为核壳结构，这与SEM结果相吻合。由图 4a的XRD图可知，经单宁酸蚀刻的HMZ-5与MZ相比，对应特征峰仍然存在，但结晶度明显变差，这主要是由于部分特征Co—N键被破坏。HMZ-5和HMZ-10的氮气吸附-脱附等温线显示(图 4b)，HMZ-5的比表面积为19 m2·g-1，HMZ-10的比表面积为14 m2·g-1，相比于未蚀刻前MZ的比表面积(212 m2·g-1)显著减小，这归因于单宁酸蚀刻减少了内部的微孔结构[47]，再一次证明HMZ-5和HMZ-10的成功制备。
图 5是单宁酸蚀刻后的HMZ-5的XPS谱图。由图 5a可知，HMZ-5仍含有C、Ti、O、F、N和Co元素。图 5b中出现了281.69、284.58、285.28、286.48、288.58 eV的特征峰，分别对应C—Ti、C—C、C—N、C—O、O=C—O，与MZ相似。图 5c中位于454.78 eV/460.78 eV、455.68 eV/461.88 eV、456.78 eV/463.18 eV、458.78 eV/464.88 eV的特征峰分别对应Ti—C、Ti2+、Ti3+和Ti—O。图 5d的N1s谱图中包含吡啶型N(398.28 eV)、Co—N(399.38 eV)、石墨型N(400.18 eV)，三者原子分数为42.56%、28.63%、28.81%。相比于MZ的Co—N含量(42.93%)，HMZ-5的Co—N含量明显减少[48]。图 5e的Co2p谱图中显示出Co3+(796.98 eV/781.18 eV)、Co2+(798.88 eV/783.18 eV)的特征峰及相应卫星峰(803.28 eV/786.88 eV)[44-45]。
(a) Survey; (b) C1s; (c) Ti2p; (d) N1s; (e) Co2p.
图S2a~S2d是HMZ-5/S的EDS图像，由图可观察到其含有Ti、Co、S元素且分布均匀，这表明S被HMZ-5成功负载。对比HMZ-5/S(图S2e)与HMZ-5(图 3a、3b)的SEM图，可以明显观察到HMZ/S层间被硫填满，整体呈三维块状结构。HMZ-5/S的XRD图(图 6a)整体呈现出单质硫(PDF No.08-0247)的特征峰，这表明硫与HMZ-5复合良好。图 6b的热重曲线显示HMZ-5/S的含硫量(质量分数)为76.21%，接近于80%，这表明在155 ℃的Ar氛围中，单质硫在成功熔融入HMZ-5后有少量损失。图 6c展示了HMZ-5/S的氮气吸附-脱附等温线，其比表面积为5 m2·g-1，与HMZ-5的比表面积(19 m2·g-1)相比有所减少，再次证实了硫的成功负载。
进一步研究了MXene/S、MZ/S、HMZ-5/S和HMZ-10/S的锂硫电池性能。图 7a中的倍率性能测试结果表明，MZ/S、HMZ-5/S和HMZ-10/S的比容量均高于未改性前的MXene/S，这证明了ZIF-67引入的必要性。HMZ-5/S在0.1C、0.2C、0.3C、0.5C、1C、2C(1C= 1 675 mAh·g-1)下分别具有1 051.8、863.0、796.8、722.9、634.9、507.5 mAh·g-1的比容量，当倍率恢复到0.1C时，其比容量仍有796.6 mAh·g-1，表明HMZ-5/S具有优异的结构稳定性。值得注意的是，HMZ-5/S在2C下的比容量比未经单宁酸蚀刻的MZ(232.7 mAh·g-1)提高了2倍，表现出更好的倍率性能。
图 7b对比了系列正极在0.1C下的长循环稳定性，由图可知，HMZ-5/S的比容量始终明显高于其他材料。循环500次后，HMZ-5/S的比容量为462.4 mAh·g-1，明显高于MXene/S(210.0 mAh·g-1)。这种显著差异与ZIF-67的引入及适当的蚀刻时间有关。图 7c为HMZ-5/S在0.1C、0.2C、0.3C、0.5C、1C、2C下的充放电曲线，其2个放电平台与硫的多步还原有关[49]，1个充电平台归因于Li2S2/Li2S向Li2S8/S8的转变。图 7d比较了MXene/S和HMZ-5/S的充电与放电的平台电位差，由图可知，HMZ-5/S的平台电位差较小，意味着其具有更小的极化[50]。HMZ-5/S在1C下的长循环性能如图 7e所示，HMZ-5/S提供了615.1 mAh·g-1的初始放电比容量，循环700次后的比容量为376.7 mAh·g-1，每圈的容量衰减率低至0.055%。
与文献报道的相似硫载体MXene/S相比[51]，HMZ-5/S的比表面积(19 m2·g-1)及载硫量(76.21%)均较高，HMZ-5/S的倍率性能和初始放电比容量虽较差，但长循环性能较佳。与经单宁酸蚀刻的中空ZIF-67硫载体ZIF-67-5/S相比[52]，HMZ-5/S的初始比容量稍逊，但比表面积、倍率和长循环性能均较好。综合来看，将ZIF-67作为MXene的插层材料，改善了MXene基硫载体的载硫量和长循环稳定性，将MXene作为ZIF-67的导电基底又提升了ZIF-67的电导率及放电比容量。因此，MXene与MOF材料经过简单的原位复合及蚀刻，无需复杂后处理，即可有效提升锂硫电池的综合电化学性能。综合倍率性能与0.1C下长循环性能的测试结果可知HMZ-5/S的性能最优异。因此，我们选用HMZ-5作为最佳硫载体进行下一步的研究。
在1.7~2.8 V的电压窗口内对HMZ-5/S进行CV测试(0.1 mV·s-1)，如图 8a所示。HMZ-5/S具有1个大的氧化峰(2.356 V)和2个还原峰(2.301和2.033 V)，这与充放电曲线(图 7c)相匹配。在循环过程中，CV曲线没有表现出明显的电流或电位变化，曲线几乎重叠，这表明HMZ-5/S正极的电化学稳定性良好。对比HMZ-5/S和MXene/S的CV曲线(图 8b)，可以看到HMZ-5/S的氧化峰与还原峰的电位差均比MXene/S小，且HMZ-5/S的峰电流响应更强烈，表明其电极反应可逆性更好，电化学极化程度更低，液-固转化动力学过程更快[50]。
Inset: the corresponding equivalent circuit diagram.
对HMZ-5/S和Mxene/S进行了不同扫描速率下的CV测试，以进一步探索HMZ-5对锂硫电池中锂离子扩散速率的影响。图 8c、8e中，HMZ-5和Mxene/S的CV曲线随着扫描速率的增加，峰电流和峰电位呈现明显变化。利用Randles-Sevcik方程拟合峰电流来评价电极的电化学动力学[53]。图 8d中HMZ-5/S的1个氧化峰(Peak a)和2个还原峰(Peak b、Peak c)斜率均更高，分别为9.811 6、5.856 2、4.610 5，而图 8f中MXene/S对应的斜率为6.284 5、3.468 2、3.132 1，这表明HMZ-5/S电极材料内的锂离子扩散系数更大。
图 8g、8h是HMZ-5/S和MXene/S分别在0.5C下循环100圈前后的EIS。2个样品的奈奎斯特图均由高频、中频区域的半圆和低频区域的斜线组成，分别反映了沉积硫化锂的固体电解质界面(SEI)电阻(Rs)、电荷转移电阻(Rct)和离子扩散阻抗(ZW)。图 8g中的插图为拟合的等效电路图，其中Re代表溶液电阻，CPE为常相位角元件。阻抗结果如表 1所示。循环前，HMZ-5/S的Rs和Rct为3.317和16.170 Ω，均小于MXene/S，再次证实了HMZ-5/S快速的电子/离子转移过程和优异的电化学反应动力学性能。这归因于MXene层间的ZIF-67不仅有效缓解了Mxene纳米片的重新堆叠，还增强了纳米片平面之间的导电性，使电极材料具有更高的电子电导率。0.5C下循环100圈后，HMZ-5/S的Rs增大，这归因于SEI膜的沉积，但Rct由16.170 Ω降低到8.575 Ω，这是因为循环过程中电子传输途径逐渐稳定[54]。
下载:
导出CSV
| Sample | Before cycling | After 100th cycle | |||
| Rs / Ω | Rct / Ω | Rs / Ω | Rct / Ω | ||
| MXene/S | 6.632 | 27.970 | 13.060 | 9.782 | |
| HMZ-5/S | 3.317 | 16.170 | 9.103 | 8.575 | |
为验证硫载体材料对LiPSs的吸附效果，将等质量的MXene、MZ、HMZ-5、HMZ-10与0.005 mol·L-1的Li2S6溶液混合并静置，同时使用等体积的0.005 mol·L-1的Li2S6溶液作为对照，以观察混合溶液的颜色变化。图 9a展示了吸附效果，由图可知，含HMZ-5的混合溶液几乎完全脱色，变成透明溶液，这与图 9b中非原位紫外可见吸收光谱的测试结果一致，即含HMZ-5的混合溶液的吸收峰(260 nm附近)最弱，表明HMZ-5对Li2S6的吸附能力最强[55]。另外，对吸附Li2S6后的HMZ-5进行XPS测试(图S3a、S3b)，可以观察到吸附Li2S6后HMZ-5的Co2p、Ti2p峰的位置均向低结合能方向移动，这是由于Li2S6和HMZ-5之间存在电荷转移，与先前报道的结果一致[56]。
为验证HMZ-5的催化能力，分别研究了HMZ-5和MXene对称电池在Li2S6电解质中的氧化还原行为。图 9c表明在含Li2S6电解质的MXene和HMZ-5对称电池中均出现了明显的氧化还原峰，而不含Li2S6电解质的HMZ对称电池几乎没有电流响应，这表明MXene和HMZ均能够促进LiPSs的氧化还原动力学过程[57]。相比MXene，HMZ-5表现出更强的氧化还原峰电流，这表明所制备的HMZ-5中手风琴状的MXene的不可逆堆叠被有效地抑制，从而暴露出更多的活性位点，进而加速LiPSs的催化转化[58]。对所组装的含HMZ-5/S正极的半电池进行可视化应用，结果如图 9d所示。图 9d表明由HMZ-5/S半电池供能的串灯被成功点亮。
通过原位静电自组装，再经单宁酸溶液蚀刻，制备得到MXene Ti3C2Tx/中空ZIF-67(HMZ)硫载体复合材料。MXene和中空ZIF-67的协同作用，有效提高了硫的利用率，抑制了LiPSs的穿梭效应，从而提高了正极材料HMZ-5/S的电化学性能。借助SEM、XRD、TEM、XPS等表征，证实了单宁酸溶液蚀刻5 min后，HMZ-5中ZIF-67大部分呈中空结构，轮廓完整。HMZ-5/S的锂硫电池性能相比于MXene/S有所提高。可视化吸附及对称电池测试表明，相比于MXene，HMZ-5对Li2S6的吸附作用更明显，且能加速LiPSs的转化过程。因此，HMZ-5是一种理想的锂硫电池硫载体材料。
ZENG S B, LI L G, ZHAO D K, LIU J, NIU W H, WANG N, CHEN S W. Polymer-capped sulfur copolymers as lithium-sulfur battery cathode: Enhanced performance by combined contributions of physical and chemical confinements[J]. J. Phys. Chem. C, 2017, 121(5): 2495-2503 doi: 10.1021/acs.jpcc.6b09543
JI X L, NAZAR L F. Advances in Li-S batteries[J]. J. Mater. Chem., 2010, 20(44): 9821-9826 doi: 10.1039/b925751a
MANTHIRAM A, FU Y Z, CHUNG S H, ZU C X, SU Y S. Rechargeable lithium-sulfur batteries[J]. Chem. Rev, 2014, 114(23): 11751-11787 doi: 10.1021/cr500062v
CHU Y, CHEN N, CUI X M, LIU A M, ZHEN L, PAN Q M. A multi-functional binder for high loading sulfur cathode[J]. J. Energy Chem., 2020, 46: 99-104 doi: 10.1016/j.jechem.2019.10.020
LIU B, FANG R Y, XIE D, ZHANG W K, HUANG H, XIA Y, WANG X L, XIA X H, TU J P. Revisiting scientific issues for industrial applications of lithium-sulfur batteries[J]. Energy Environ. Mater., 2018, 1(4): 196-208 doi: 10.1002/eem2.12021
CHEN Y Z, ZOU K Y, DAI X, BAI H H, ZHANG S L, ZHOU T F, LI C X, LIU Y N, PANG W K, GUO Z P. Polysulfide filter and dendrite inhibitor: Highly graphitized wood framework inhibits polysulfide shuttle and lithium dendrites in Li-S batteries[J]. Adv. Funct. Mater., 2021, 31(31): 2102458 doi: 10.1002/adfm.202102458
NG S F, LAU M Y L, ONG W J. Lithium-sulfur battery cathode design: Tailoring metal-based nanostructures for robust polysulfide adsorption and catalytic conversion[J]. Adv. Mater., 2021, 33(50): 2008654 doi: 10.1002/adma.202008654
WANG Z Y, WANG L, LIU S, LI G R, GAO X P. Conductive CoOOH as carbon-free sulfur immobilizer to fabricate sulfur-based composite for lithium-sulfur battery[J]. Adv. Funct. Mater., 2019, 29(23): 1901051 doi: 10.1002/adfm.201901051
ZHANG Y G, SUN L C, LI H P, TAN T Z, LI J D. Porous three- dimensional reduced graphene oxide for high-performance lithium-sulfur batteries[J]. J. Alloy. Compd., 2018, 739: 290-297 doi: 10.1016/j.jallcom.2017.12.294
ZHANG C W, ZHANG Z, WANG D R, YIN F X, ZHANG Y G. Three-dimensionally ordered macro-/mesoporous carbon loading sulfur as high-performance cathodes for lithium/sulfur batteries[J]. J. Alloy. Compd., 2017, 714: 126-132 doi: 10.1016/j.jallcom.2017.04.194
HE B W, WANG Z Y, LI G R, LIU S, GAO X P. Perovskite transition metal oxide of nanofibers as catalytic hosts for lithium-sulfur battery[J]. J. Alloy. Compd., 2022, 918: 165660 doi: 10.1016/j.jallcom.2022.165660
GUO J, JIANG H L, YU M, LI X C, DAI Y, ZHENG W J, JIANG X B, HE G H. Sandwich-Structured flexible interlayer with Co3O4 nanoboxes strung along carbon nanofibers on both sides for fast Li+ transport and high redox activity in high-rate Li-S batteries[J]. Chem. Eng. J., 2022, 449: 137777 doi: 10.1016/j.cej.2022.137777
CHEN X C, LI L B, SHAN Y H, ZHOU D, CUI W J, ZHAO Y M Y. Notes in accordions-organized MXene equipped with CeO2 for synergistically adsorbing and catalyzing polysulfides for high-performance lithium-sulfur batteries[J]. J. Energy Chem., 2022, 70: 502-510 doi: 10.1016/j.jechem.2022.02.046
HUSSEIN E A, ZAGHO M M, RIZEQ B R, YOUNES N N, PINTUS G, MAHMOUD K A, NASRALLAH G K, ELZATAHRY A A. Plasmonic MXene-based nanocomposites exhibiting photothermal therapeutic effects with lower acute toxicity than pure MXene[J]. Int. J. Nanomed., 2019: 4529-4539
MOSTAFAVI E, IRAVANI S. MXene-graphene composites: A perspective on biomedical potentials[J]. Nano‒Micro Lett., 2022, 14(1): 130
FAN Z M, HE H Q, YU J X, LIU L, LIU Y Y, XIE Z M. Lightweight three-dimensional cellular MXene film for superior energy storage and electromagnetic interference shielding[J]. ACS Appl. Energy Mater., 2020, 3(9): 8171-8178 doi: 10.1021/acsaem.0c01650
LIU L X, CHEN W, ZHANG H B, YE L X, WANG Z G, ZHANG Y, MIN P, YU Z Z. Super-tough and environmentally stable aramid. Nanofiber@MXene coaxial fibers with outstanding electromagnetic interference shielding efficiency[J]. Nano‒Micro Lett., 2022, 14(1): 111
XIANG J, WANG X M, DING M M, TANG X M, ZHANG S X, ZHANG X M, XIE Z L. The role of lateral size of MXene nanosheets in membrane filtration of dyeing wastewater: Membrane characteristic and performance[J]. Chemosphere, 2022, 294: 133728 doi: 10.1016/j.chemosphere.2022.133728
SHI X Y, GAO M H, HU W W, LUO D, HU S Z, HUANG T, ZHANG N, WANG Y. Largely enhanced adsorption performance and stability of MXene through in‑situ depositing polypyrrole nanoparticles[J]. Sep. Purif. Technol., 2022, 287: 120596 doi: 10.1016/j.seppur.2022.120596
CHANG T H, ZHANG T R, YANG H T, LI K R, TIAN Y, LEE J Y, CHEN P Y. Controlled crumpling of two-dimensional titanium carbide (MXene) for highly stretchable, bendable, efficient supercapacitors[J]. ACS Nano, 2018, 12(8): 8048-8059 doi: 10.1021/acsnano.8b02908
XU X D, ZHANG Y L, SUN H Y, ZHOU J W, YANG F, LI H, CHEN H, CHEN Y C, LIU Z, QIU Z P. Progress and perspective: MXene and MXene-based nanomaterials for high-performance energy storage devices[J]. Adv. Electron. Mater., 2021, 7(7): 2000967 doi: 10.1002/aelm.202000967
WEI C H, TIAN M, FAN Z D, YU L H, SONG Y Z, YANG X Z, SHI Z X, WANG M L, YANG R Z, SUN J Y. Concurrent realization of dendrite-free anode and high-loading cathode via 3D printed N-Ti3C2 MXene framework toward advanced Li-S full batteries[J]. Energy Storage Mater., 2021, 41: 141-151 doi: 10.1016/j.ensm.2021.05.030
CAO Y W, JIA Y C, MENG X D, FAN X Y, ZHANG J, ZHOU J, MATOGA D, BIELAWSKI C W, GENG J X. Covalently grafting conjugated porous polymers to MXene offers a two-dimensional sandwich-structured electrocatalytic sulfur host for lithium-sulfur batteries[J]. Chem. Eng. J., 2022, 446: 137365 doi: 10.1016/j.cej.2022.137365
HE Y S, ZHAO Y, ZHANG Y G, HE Z K, LIU G H, LI J D, LIANG C Y, LI Q. Building flexibly porous conductive skeleton inlaid with surface oxygen-dominated MXene as an amphiphilic nanoreactor for stable Li-S pouch batteries[J]. Energy Storage Mater., 2022, 47: 434-444 doi: 10.1016/j.ensm.2022.02.006
ZHANG H W, WANG Y W, SUN Y P, HUANG P F. Layered structure Ti3C2 MXene as a functional catalyst for advanced electrochemical performance[J]. Ionics, 2022, 28(8): 3957-3961 doi: 10.1007/s11581-022-04619-y
ZHU H, ZHANG Q, ZHU S P. Preparation of raspberry-like ZIF-8/PS composite spheres via dispersion polymerization[J]. Dalton Trans., 2015, 44(38): 16752-16757 doi: 10.1039/C5DT02627J
WANG J F, LI J. Cobalt-based zeolitic imidazolate frameworks modified separator as efficient polysulfide adsorbent for high performance lithium-sulfur batteries[J]. J. Colloid Interface Sci., 2021, 584: 354-359 doi: 10.1016/j.jcis.2020.10.009
ZHENG J M, TIAN J, WU D X, GU M, XU W, WANG C M, GAO F, ENGELHARD M H, ZHANG J G, LIU J. Lewis acid-base interactions between polysulfides and metal organic framework in lithium sulfur batteries[J]. Nano Lett., 2014, 14(5): 2345-2352 doi: 10.1021/nl404721h
BAI L Y, CHAO D L, XING P Y, TOU L J, CHEN Z, JANA A, SHEN Z X, ZHAO Y L. Refined sulfur nanoparticles immobilized in metal-organic polyhedron as stable cathodes for Li-S battery[J]. ACS Appl. Mater. Interfaces, 2016, 8(23): 14328-14333 doi: 10.1021/acsami.6b04697
XU J, LIN Z, LEI Y, HUANG X R, CHEN C. A water-stable, light-weight, MOF-based membrane for mitigating polysulfide shuttling in Li-S batteries[J]. Dalton Trans., 2022, 51(47): 17942-17946 doi: 10.1039/D2DT02956A
JIANG S, HUANG S, YAO M, ZHU J, LIU L, NIU Z. Bimetal-organic frameworks derived Co/N-doped carbons for lithium-sulfur batteries[J]. Chin. Chem. Lett., 2020, 31(9): 2347-2352 doi: 10.1016/j.cclet.2020.04.014
LIU Y Y, LIU X, QIU W L, SONG Y L, YANG J F, ZHANG Y G. Synthesis and electrochemical analysis of S/ZIF-67@rGO composite cathodes for lithium-sulfur batteries[J]. J. Nanopart. Res., 2022, 24(7): 137 doi: 10.1007/s11051-022-05519-y
ZHOU X D, WU X X, FU H J, LEI P X, LI N, LI H P, HUANG H B. Self-assembled Co-MOF@MXene heterostructures as bifunctional electrocatalysts for high-performance lithium-sulfur batteries[J]. Mater. Today Energy, 2025: 101950
LI T T, LIANG L P, CHEN Z Y, ZHU J L, SHEN P K. Hollow Ti3C2Tx MXene@CoSe2/N-doped carbon heterostructured composites for multiphase electrocatalysis process in lithium-sulfur batteries[J]. Chem. Eng. J., 2023, 474: 145970 doi: 10.1016/j.cej.2023.145970
ZONG H, HU L, WANG Z G, QI R J, YU K, ZHU Z Q. Metal-organic frameworks-derived CoP anchored on MXene toward an efficient bifunctional electrode with enhanced lithium storage[J]. Chem. Eng. J., 2021, 416: 129102 doi: 10.1016/j.cej.2021.129102
WANG W, SI J G, YUE L G, ZHANG W C, CHEN Q Q, HUANG H L, LIN F, ZHAO Y, MENG S, LIU L F. Bimetallic active sites with tailored d-bands boost multistep sulfur redox reactions for enhanced lithium-sulfur battery performance[J]. Chem. Eng. J., 2025, 507: 160363 doi: 10.1016/j.cej.2025.160363
GUO R T, LI W, HUANG R Q, CHEN M Q, LIU Z, HAN G C. Shuttle-inhibited 3D sandwich MXene/SnO2QDs sulfur host for high-performance lithium-sulfur batteries[J]. J. Alloy. Compd., 2023, 937: 168427 doi: 10.1016/j.jallcom.2022.168427
SALIBA D, AMMAR M, RAMMAL M, AL-GHOUL M, HMADEH M. Crystal growth of ZIF-8, ZIF-67, and their mixed-metal derivatives[J]. J. Am. Chem. Soc., 2018, 140(5): 1812-1823 doi: 10.1021/jacs.7b11589
GENG P B, CAO S, GUO X T, DING J W, ZHANG S T, ZHENG M B, PANG H. Polypyrrole coated hollow metal-organic framework composites for lithium-sulfur batteries[J]. J. Mater. Chem. A, 2019, 7(33): 19465-19470 doi: 10.1039/C9TA05812E
TIAN Y H, XU L, LI M, YUAN D, LIU X H, QIAN J C, DOU Y H, QIU J X, ZHANG S Q. Interface engineering of CoS/CoO@N-doped graphene nanocomposite for high-performance rechargeable Zn-air batteries[J]. Nano‒Micro Lett., 2021, 13(1): 1-15
吴冰钊, 黄红琴, 蒋彩英, 王惠钢, 郑旭明. 碳量子点在八面双锥和纳米片TiO2上的光催化[J]. 无机化学学报, 2020, 36(3): 443-450.WU B Z, HUANG H Q, JIANG C Y, WANG H G, ZHENG X M. Photo catalytic performance of octahedral bipyramids titanium oxide/carbon quantum dots and nanosheet titanium oxide/carbon quantum dots[J]. Chinese J. Inorg. Chem., 2020, 36(3): 443-450
SUI Y L, WU L, ZHONG S K, LIU Q X. Carbon quantum dots/TiO2 nanosheets with dominant (001) facets for enhanced photocatalytic hydrogen evolution[J]. Appl. Surf. Sci., 2019, 480: 810-816 doi: 10.1016/j.apsusc.2019.03.028
YU G L, SUN J, MUHAMMAD F, WANG P Y, ZHU G S. Cobalt-based metal organic framework as precursor to achieve superior catalytic activity for aerobic epoxidation of styrene[J]. RSC Adv., 2014, 4(73): 38804-38811 doi: 10.1039/C4RA03746D
WEN Y Y, WEI Z T, MA C, XING X F, LI Z X, LUO D. MXene boosted CoNi-ZIF-67 as highly efficient electrocatalysts for oxygen evolution[J]. Nanomaterials, 2019, 9(5): 775 doi: 10.3390/nano9050775
DU Y C, ZHU X S, ZHOU X S, HU L Y, DAI Z H, BAO J C. Co3S4 porous nanosheets embedded in graphene sheets as high‑ performance anode materials for lithium and sodium storage[J]. J. Mater. Chem. A, 2015, 3(13): 6787-6791 doi: 10.1039/C5TA00621J
HU M, JU Y, LIANG K, SUMA T, CUI J W, CARUSO F. Void engineering in metal-organic frameworks via synergistic etching and surface functionalization[J]. Adv. Funct. Mater., 2016, 26(32): 5827-5834 doi: 10.1002/adfm.201601193
CHEN Y Z, BAI Y T, MENG L J, ZHANG W T, XIA J J, XU Z M, SUN R, LV Y, LIU T X. Engineering nanocomposite metal-phenolic network membranes with hollow MOFs via in-situ etching for high- efficiency organic solvent nanofiltration[J]. Chem. Eng. J., 2022, 437: 135289 doi: 10.1016/j.cej.2022.135289
WANG X M, WANG F B, JI H, CUI X L, LIU Y C, DU X Z, LU X Q. ZIF-67 derived hollow nanomaterials as solid phase microextraction coatings for rapid capture of polycyclic aromatic hydrocarbons from water samples[J]. Environ. Sci. ‒Nano, 2021, 8(3): 675-686 doi: 10.1039/D0EN01176B
ZUO Y Z, REN P J, ZHAO M, SU W M, CHEN Y B, TANG Y F, CHEN Y F. Stable lithium-sulfur batteries with high sulfur content fabricated by ultralight ochroma lagopus-derived carbon with dopamine shell as sulfur host[J]. J. Alloy. Compd., 2020, 819: 152995 doi: 10.1016/j.jallcom.2019.152995
WANG S Z, FENG S P, LIANG J W, SU Q M, ZHAO F P, SONG H J, ZHENG M, SUN Q, SONG Z X, JIA X H. Insight into MoS2-MoN heterostructure to accelerate polysulfide conversion toward high- energy-density lithium-sulfur batteries[J]. Adv. Energy Mater., 2021, 11(11): 2003314 doi: 10.1002/aenm.202003314
ZHAO X Q, LIU M, CHEN Y, HOU B, ZHANG N, CHEN B B, YANG N, CHEN K, LI J L, AN L N. Fabrication of layered Ti3C2 with an accordion-like structure as a potential cathode material for high performance lithium-sulfur batteries[J]. J. Mater. Chem. A, 2015, 3(15): 7870-7876 doi: 10.1039/C4TA07101H
GE X L, LI C X, LI Z Q, YIN L W. Tannic acid tuned metal-organic framework as a high-efficiency chemical anchor of polysulfide for lithium-sulfur batteries[J]. Electrochim. Acta, 2018, 281: 700-709 doi: 10.1016/j.electacta.2018.06.010
YANG S, LIU C, LI H G, WANG S L, CHOI J, LI L. Quantum dot heterostructure with directional charge transfer channels for high sodium storage[J]. Energy Storage Mater., 2021, 39: 278-286 doi: 10.1016/j.ensm.2021.04.039
ZHOU W, CHEN M Z, ZHAO D K, WU Q K, DAN J C, ZHU C H, QIU W W, LEI W, MA L J, LI L G. Confined Co9S8 nanocrystals into N/S-Co-doped carbon nanofibers as a chainmail-like electrocatalyst for high-performance lithium-sulfur batteries with high sulfur loading[J]. J. Colloid Interface Sci., 2022, 625: 187-196 doi: 10.1016/j.jcis.2022.04.042
XIAO Y B, GUO S J, OUYANG Y, LI D X, LI X, HE W C, DENG H Y, GONG W, TAN C, ZENG Q H. Constructing heterogeneous structure in metal-organic framework-derived hierarchical sulfur hosts for capturing polysulfides and promoting conversion kinetics[J]. ACS Nano, 2021, 15(11): 18363-18373 doi: 10.1021/acsnano.1c07820
ZHANG X Q, YUAN W, HUANG H L, XU M, CHEN Y, ZHAO B T, DING X R, ZHANG S W, TANG Y, LU L S. Rational design and low-cost fabrication of multifunctional separators enabling high sulfur utilization in long-life lithium-sulfur batteries[J]. Int. J. Extreme Manuf., 2023, 5(1): 015501 doi: 10.1088/2631-7990/aca40b
SUN R, BAI Y, LUO M, QU M X, WANG Z H, SUN W, SUN K N. Enhancing polysulfide confinement and electrochemical kinetics by amorphous cobalt phosphide for highly efficient lithium-sulfur batteries[J]. ACS Nano, 2020, 15(1): 739-750
WANG W, WANG X Y, SHAN J W, YUE L G, WANG W L, LI Y Y. Conductive few-layered 1T-MoSe2/MXene as a highly-efficient catalyst for accelerating bidirectional sulfur redox kinetics in Li-S batteries[J]. J. Alloy. Compd., 2023, 936: 168250 doi: 10.1016/j.jallcom.2022.168250

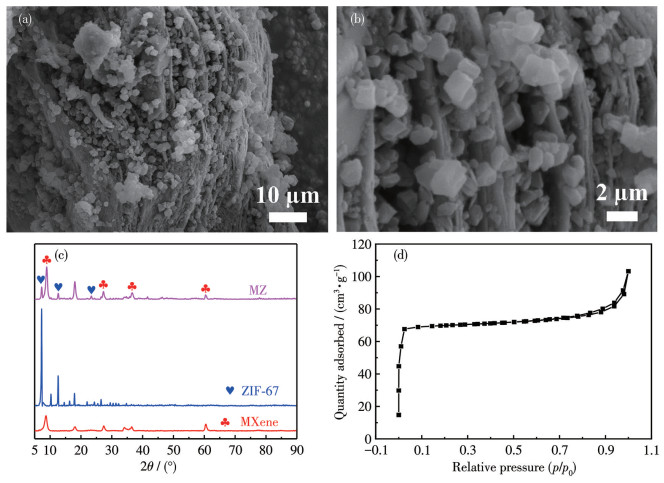

图 1 MZ的SEM(a) 俯视和(b) 侧面图; (c) MXene、ZIF-67和MZ的XRD图; (d) MZ的氮气吸附-脱附等温线
Figure 1 SEM (a) top view and (b) side view images of MZ; (c) XRD patterns of MXene, ZIF-67, and MZ; (d) Nitrogen adsorption-desorption isotherm of MZ

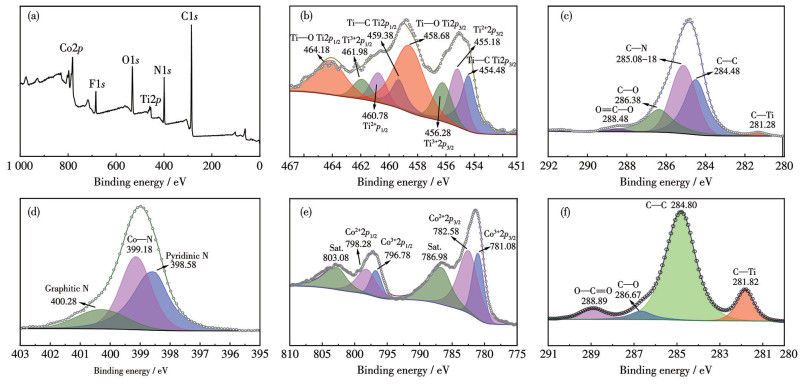

图 2 (a~e) MZ的XPS谱图; (f) MXene的C1s XPS谱图
Figure 2 (a-e) XPS spectra of MZ; (f) C1s XPS spectra of MXene
(a) Survey; (b) Ti2p; (c) C1s; (d) N1s; (e) Co2p.
图 3 (a、b) HMZ-5和(c、d) HMZ-10的SEM图; (e、f) HMZ-5的TEM图
Figure 3 SEM images of (a, b) HMZ-5 and (c, d) HMZ-10; (e, f) TEM images of HMZ-5

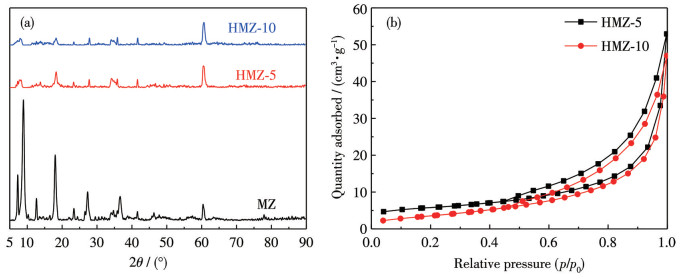

图 4 (a) MZ、HMZ-5和HMZ-10的XRD图; (b) HMZ-5和HMZ-10的氮气吸附-脱附等温线
Figure 4 (a) XRD patterns of MZ, HMZ-5, and HMZ-10; (b) Nitrogen adsorption-desorption isotherms of HMZ-5 and HMZ-10

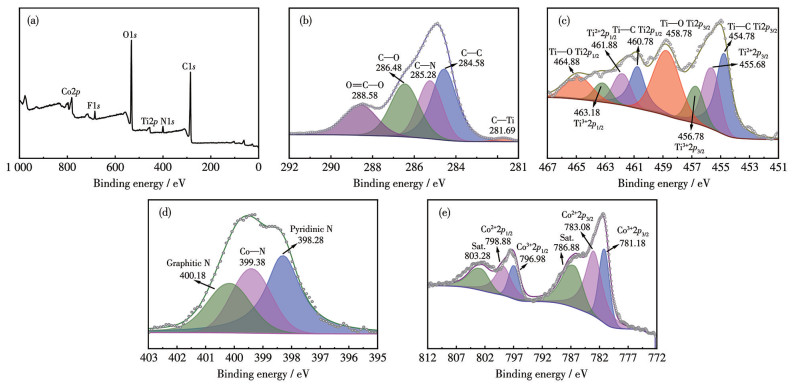

图 5 HMZ-5的XPS谱图
Figure 5 XPS spectra of HMZ-5
(a) Survey; (b) C1s; (c) Ti2p; (d) N1s; (e) Co2p.

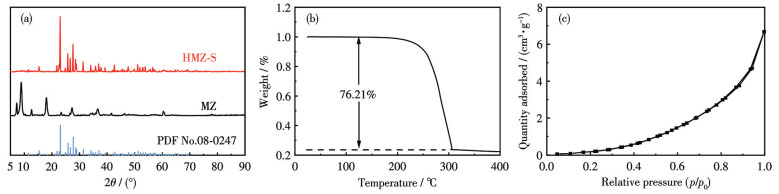

图 6 (a) HMZ-5/S和MZ的XRD图; HMZ-5/S的(b) 热重曲线和(c) 氮气吸附-脱附等温线
Figure 6 (a) XRD patterns of HMZ-5/S and MZ; (b) Thermogravimetric curve and (c) nitrogen adsorption-desorption isotherm of HMZ-5/S

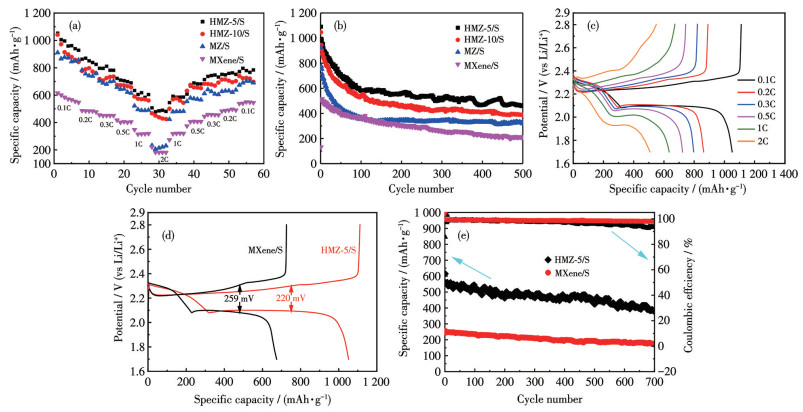

图 7 MXene/S、MZ/S、HMZ-5/S和HMZ-10/S的(a) 倍率性能和(b) 0.1C下的循环性能; (c) HMZ-5/S在不同倍率下的充放电曲线; HMZ-5/S和MXene/S在(d) 0.1C下的充放电曲线和(e) 1C下的长循环性能
Figure 7 (a) Rate performance and (b) cycling performance at 0.1C for MXene/S, MZ/S, HMZ-5/S, and HMZ-10/S; (c) Charge-discharge curves of HMZ-5/S at different rates; (d) Charge-discharge curves at 0.1C and (e) long-term cycling performance at 1C of HMZ-5/S and MXene/S

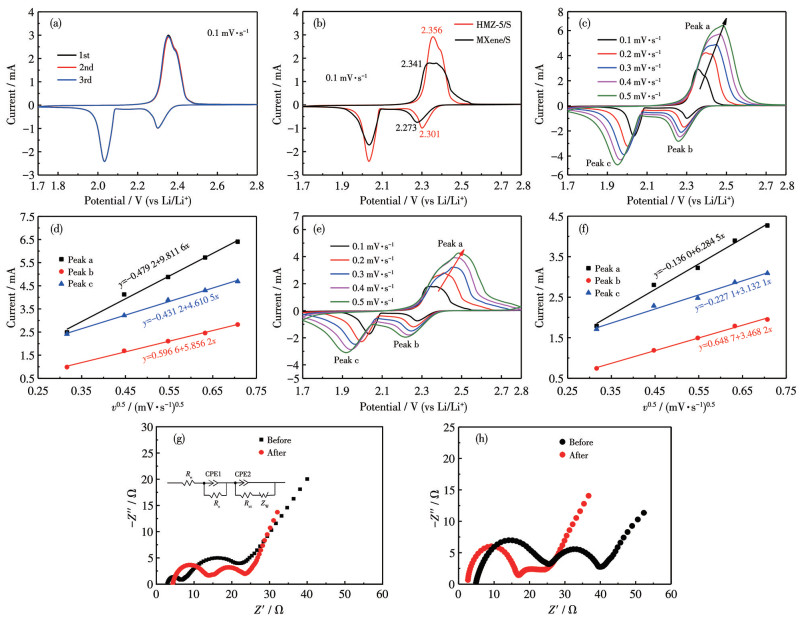

图 8 (a) HMZ-5/S前三圈的CV曲线; (b) HMZ-5/S和MXene/S第3圈的CV曲线对比; 0.1~0.5 mV·s-1下(c) HMZ-5/S和(e) MXene/S的CV曲线; (d) HMZ-5/S和(f) MXene/S的氧化还原峰电流(ip)与扫描速率的平方根(v0.5)之间的线性关系; (g) HMZ-5/S和(h) MXene/S循环100圈前后的EIS
Figure 8 (a) CV curves of the first three cycles for HMZ-5/S; (b) Comparison of CV curves for the third cycle between HMZ-5/S and MXene/S; CV curves of (c) HMZ-5/S and (e) MXene/S at 0.1-0.5 mV·s-1; Linear relationship between the redox peak current (ip) and the square root of scan rate (v0.5) of (d) HMZ-5/S and (f) MXene/S; EIS of (g) HMZ-5/S and (h) MXene/S before and after 100 cycles
Inset: the corresponding equivalent circuit diagram.

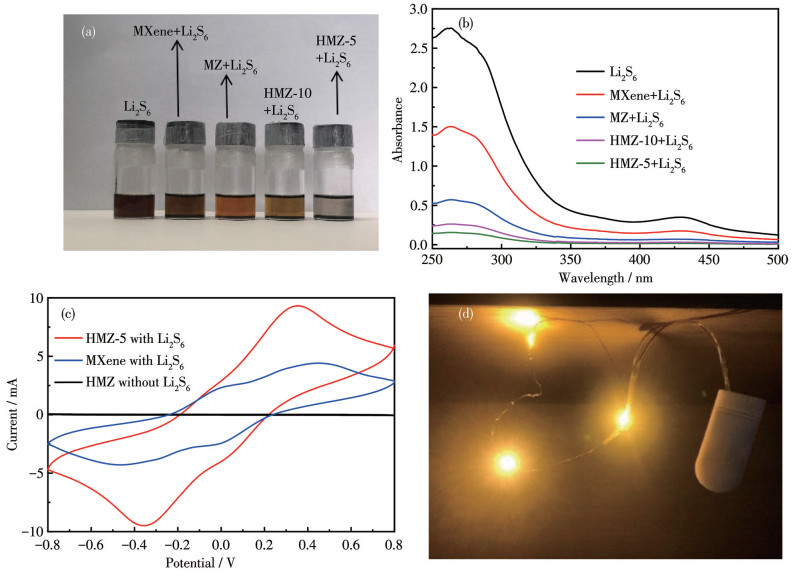

图 9 (a) 不同硫载体对Li2S6的吸附结果及(b) 对应上清液的紫外可见吸收光谱图; (c) 10 mV·s-1时MXene和HMZ-5对称电池在有/无Li2S6电解质时的CV曲线; (d) 由HMZ-5/S半电池供能后的串灯数码照片
Figure 9 (a) Adsorption results of Li2S6 on sulfur host and (b) the ultraviolet-visible adsorption spectra of their supernatant; (c) CV curves of MXene and HMZ-5 symmetric cells at 10 mV·s-1 with or without Li2S6 electrolyte; (d) Digital photo of string lights after being powered by HMZ-5/S half cell
表 1 HMZ-5/S和MXene/S循环100圈前后的EIS拟合结果
Table 1. EIS fitting results of HMZ-5/S and MXene/S before and after 100 cycles
| Sample | Before cycling | After 100th cycle | |||
| Rs / Ω | Rct / Ω | Rs / Ω | Rct / Ω | ||
| MXene/S | 6.632 | 27.970 | 13.060 | 9.782 | |
| HMZ-5/S | 3.317 | 16.170 | 9.103 | 8.575 | |
