• 稀土离子能级相近且具有未充满的受到外层屏蔽的4f5d电子组态，其特有的电子排布使其具有独特的成键特征。因此稀土配合物表现出独特的光、电、磁性质。尤其在稀土发光材料方面，设计和合成含有稀土离子的功能金属-有机骨架材料(Ln-MOFs)作为发光分子器件和荧光探针，是配位化学和超分子化学等研究领域的热点课题^[1-6]。由于稀土离子亲氧的特性，以芳香羧酸为配体设计合成具有优异性能的Ln-MOFs一直是国内外科学家研究的重点^[7-14]。研究结果表明，当稀土离子与含有芳香羧基结构的配体形成MOFs时，一般具有较好的发光性能。Chen^[13]，Xiao等^[14]曾报道了稀土-均苯三甲酸Ln-MOFs的结构及其对有机小分子的荧光识别作用，荧光活性中心如Eu(Ⅲ)、Tb(Ⅲ)在分子识别过程中起到关键作用，其荧光强度与溶剂小分子密切相关。荧光增强或猝灭机理可能是溶剂分子到配体的电荷转移引起^[13-15]。我们也曾报道了以四羧酸配体3，3′，5，5′-四-(羧基苯基)联苯构筑的系列Ln-MOFs材料的晶体结构，及其与有机小分子溶剂交换的荧光性能^[16]。本文报道以另一个四羧酸配体3，5-双间苯二甲酸-1，2，4-三氮唑(H₄L)构建的2个Ln-MOFs的合成、晶体结构及荧光性质：{[Ho₃L₂(H₂O)₆]OH·2DMF}_n (1)，{[Tb₃L₂(H₂O)₆]OH·2DMF}_n (2)。值得一提的是，以H₄L为配体构建的Ln-MOFs虽然已有报道^[17-18]，但它们的次级结构单元(SBU)都是单核的。

  1   实验部分

  1.1   主要试剂与仪器

  3，5-双间苯二甲酸-1，2，4-三氮唑(H₄L)购自济南恒化科技有限公司，使用时未进行纯化。意大利CARLO ERBA 1106元素分析仪；美国NICOLET公司的NEXUS 870傅立叶变换红外光谱仪，样品用KBr压片，波数范围为400~4 000 cm^-1；英国EDINBURGH INSTRUMENTS公司的FS920稳态荧光光谱仪；瑞士METTLER TOLEDO的TGA/SDTA 851e热重分析仪，采用O₂气氛，温度范围30~1 000 ℃，升温速率5 ℃·min^-1；德国Bruker Smart APEX Ⅱ CCD单晶衍射仪。

  1.2   MOFs的合成

  将H₄L(0.012 5 mmol)，Ln(NO₃)₃·6H₂O (0.040 mmol)，0.8 mL DMF，0.8 mL H₂O，30 μL 68%(w/w)的HNO₃反应混合物密封在25 mL聚四氟乙烯内衬的不锈钢反应釜内，120 ℃下晶化72 h，然后经过3 d的缓慢降温冷却到室温，将反应釜内的物质过滤、洗涤、干燥，得到Ln-MOFs的无色晶体。

  {[Ho₃L₂(H₂O)₆]OH·2DMF}_n (1)：产率66% (基于配体H₄L)。元素分析按C₄₂H₄₁N₈O₂₅Ho₃计算理论值(%)：C，32.49；H，2.66；N，7.22。实验值(%)：C，31.99；H，2.61；N，7.28。IR(KBr，cm^-1)：3 401，1 642，1 595，1 550，1 489，1 420，1 107，801，755，709。

  {[Tb₃L₂(H₂O)₅]OH·2DMF}_n (2)：产率68%(基于H₄L)。元素分析按C₄₂H₄₁N₈O₂₅Tb₃计算理论值(%)：C，32.87；H，2.69；N，7.30。实验值(%)：C，33.26；H，2.59；N，7.39。IR(KBr，cm^-1)：3 401，1 642，1 589，1 542，1 481，1 413，1 382，1 107，755，717。

  1.3   晶体结构分析

  选取MOFs合适大小的单晶体，利用Bruker Smart APEX Ⅱ CCD单晶衍射仪，经石墨单色器单色化的Mo Kα射线(λ=0.071 073 nm)分别收集晶体的衍射数据。晶体衍射数据经Lp因子校正和ψ扫描的吸收校正，用SHELXTL 97^[19]程序系统进行单晶结构解析。MOFs的结构由直接法解出，全部非氢原子的坐标及其各向异性温度因子用全矩阵最小二乘法进行修正。在结构精修过程中，发现存在多个具有化学意义的Δρ > 4 000 e·nm^-3差Fourier峰，但又不能确定它们属于具体的某个分子。因此认为结构中存在无序的溶剂分子。用SQUEEZE程序^[20]将溶剂分子滤去后再进行结构精修。SQUEEZE程序运行后表明：1每单位晶胞中溶剂分子占有的体积和电子数分别为1.447 nm³和343；2分别为1.457 nm³和509。最后化合物的溶剂分子由元素分析，孔洞占有率和电子数，热重分析及制备条件确定。MOFs晶体学数据和结构精修参数列于表 1中。主要的键长和键角列于表 2。

  表 1  Ln-MOFs的晶体学和结构精修参数 Table 1.  Crystal data and structure parameters

  表选项

  导出Excel

  下载全尺寸表图像

  	1	2
  Empirical formula	C42H41N8O25Ho3	C42H41N8O25Tb3
  Formula weight	1 552.62	1 534.59
  Crystal system	Monoclinic	Monoclinic
  Space group	C2/m	C2/m
  a/nm	1.609 53(17)	1.612 62(8)
  b/nm	2.118 89(17)	2.125 56(13)
  c/nm	1.707 26(17)	1.708 39(10)
  β/(°)	110.494(8)	110.461(4)
  V/nm3	5.454 0(9)	5.486 4(5)
  Z	4	4
  Dc/(Mg·m-3)	1.891	1.858
  μ/mm-1	4.399	3.914
  F(000)	3 000	2976
  Crystal size / mm	0.22×0.12×0.10	0.19×0.14×0.09
  Reflection collected	75 645	49 639
  Unique reflection(Rint)	5 516 (0.139 0)	5 552 (0.103 5)
  Data with I > 2σ(I)	4 006	3 805
  Parameters refined	295	301
  R, wR[I > 2σ(I)]	0.066 0, 0.148 1	0.058 7, 0.160 1
  R, wR(all data)	0.098 9, 0.159 6	0.083 1, 0.175 1
  Goodness-of-fit (on F2)	1.000	0.835
  (Δρ)max, (Δρ)min/(e·nm-3)	3 486, -2 628	3 219, -5 228

  表 2  Ln-MOFs的主要键长(nm)和键角(°) Table 2.  Selected bond lengths (nm) and bond angles (°)

  表选项

  导出Excel

  下载全尺寸表图像

  1
  Ho(1)-O(5)#1	0.229 8(9)	Ho(1)-O(2W)	0.234 8(13)	Ho(1)-O(1)	0.236 9(7)
  Ho(1)-O(1W)	0.237 3(14)	Ho(1)-O(3W)	0.248 1(15)	Ho(2)-O(6)#1	0.226 1(7)
  Ho(2)-O(4)#4	0.228 O(7)	Ho(2)-O(2)	0.228 9(7)	Ho(2)-O(4W)	0.231 8(11)
  Ho(2)-O(7)#5	0.238 2(7)	Ho(2)-O(3)#6	0.238 8(7)	Ho(2)-O(8)#5	0.242 9(7)
  Ho(2)-O(4)#6	0.271 4(7)
  O(5)#1-Ho(1)-O(5)#2	110.2(5)	O(5)#1-Ho(1)-O(2W)#3	142.6(4)	O(5)#1-Ho(1)-O(2W)	80.9(5)
  O(5)#2-Ho(1)-O(2W)	142.6(4)	O(2W)#3-Ho(1)-O(2W)	71.O(8)	O(5)#1-Ho(1)-O(1)#3	143.8(3)
  O(5)#2-Ho(1)-O(1)#3	81.8(3)	O(2W)#3-Ho(1)-O(1)#3	71.4(4)	O(2W)-Ho(1)-O(1)#3	110.6(4)
  O(5)#1-Ho(1)-O(1)	81.8(3)	O(5)#2-Ho(1)-O(1)	143.8(3)	O(2W)#3-Ho(1)-O(1)	110.6(4)
  O(2W)-Ho(1)-O(1)	71.4(4)	O(1)#3-Ho(1)-O(1)	70.7(4)	O(5)#1-Ho(1)-O(1W)	72.7(3)
  O(2W)-Ho(1)-O(1W)	142.8(4)	O(1)-Ho(1)-O(1W)	79.2(3)	O(5)#1-Ho(1)-O(3W)	75.4(3)
  O(2W)-Ho(1)-O(3W)	73.3(4)	O(1)-Ho(1)-O(3W)	140.4(3)	O(1W)-Ho(1)-O(3W)	122.5(5)
  O(6)#1-Ho(2)-O(4)#4	86.O(3)	O(6)#1 -Ho(2)-O(2)	84.8(3)	O(4)#4-Ho(2)-O(2)	165.3(3)
  O(6)#1-Ho(2)-O(4W)	75.2(3)	O(4)#4-Ho(2)-O(4W)	96.5(4)	O(2)-Ho(2)-O(4W)	92.2(4)
  O(6)#1-Ho(2)-O(7)#5	132.5(3)	O(4)#4-Ho(2)-O(7)#5	85.1(3)	O(2)-Ho(2)-O(7)#5	92.8(2)
  O(4W)-Ho(2)-O(7)#5	152.2(3)	O(6)#1-Ho(2)-O(3)#6	145.8(3)	O(4)#4-Ho(2)-O(3)#6	118.2(3)
  O(2)-Ho(2)-O(3)#6	75.3(3)	O(4W)-Ho(2)-O(3)#6	78.1(4)	O(7)#5-Ho(2)-O(3)#6	76.8(3)
  O(6)#1-Ho(2)-O(8)#5	79.4(3)	O(4)#4-Ho(2)-O(8)#5	87.6(3)	O(2)-Ho(2)-O(8)#5	79.5(3)
  O(4W)-Ho(2)-O(8)#5	153.8(3)	O(7)#5-Ho(2)-O(8)#5	53.7(2)	O(3)#6-Ho(2)-O(8)#5	122.5(3)
  O(6)#1-Ho(2)-O(4)#6	136.1(2)	O(4)#4-Ho(2)-O(4)#6	69.2(3)	O(2)-Ho(2)-O(4)#6	125.O(2)
  O(4W)-Ho(2)-O(4)#6	72.5(3)	O(7)#5-Ho(2)-O(4)#6	82.3(2)	O(3)#6-Ho(2)-O(4)#6	50.2(2)
  O(8)#5-Ho(2)-O(4)#6	132.3(2)
  2
  Tb(1)-O(5)#1	0.229 6(8)	Tb(1)-O(12)	0.238 2(13)	Tb(1)-O(2W)	0.238 2(7)
  Tb(1)-O(1)	0.239 7(7)	Tb(1)-O(32)	0.251 8(15)	Tb(2)-O(6)#1	0.227 6(7)
  Tb(2)-O(4)#4	0.229 7(7)	Tb(2)-O(2)	0.229 9(7)	Tb(2)-O(4W)	0.233 9(12)
  Tb(2)-O(3)#5	0.238 O(7)	Tb(2)-O(7)#6	0.239 4(7)	Tb(2)-O(8)#6	0.244 1(7)
  Tb(2)-O(4)#5	0.271 5(8)
  O(5)#1-Tb(1)-O(5)#2	109.7(5)	O(5)#1-Tb(1)-O(12)	72.5(3)	O(5)#1-Tb(1)-O(22)	80.O(3)
  O(5)#2-Tb(1)-O(2W)	144.O(3)	O(1W)-Tb(1)-O(2W)	141.4O(19)	O(2W)#3-Tb(1)-O(2W)	73.9(4)
  O(5)#1-Tb(1)-O(1)	81.8(3)	O(5)#2-Tb(1)-O(1)	143.5(3)	O(12)-Tb(1)-O(1)	78.9(3)
  O(2W)#3-Tb(1)-O(1)	111.5(2)	O(22)-Tb(1)-O(1)	70.7(3)	O(5)#2-Tb(1)-O(1)#3	81.8(3)
  O(1W)-Tb(1)-O(1)#3	78.9(3)	O(1W)-Tb(1)-O(3W)	122.7(5)	O(1)-Tb(1)-O(1)#3	70.7(4)
  O(5)#1-Tb(1)-O(3W)	75.5(3)	O(6)#1-Tb(2)-O(4)#4	86.2(3)	O(2W)-Tb(1)-O(3W)	73.7(4)
  O(1)-Tb(1)-O(32)	140.4(3)	O(6)#1-Tb(2)-O(42)	75.8(4)	O(6)#1-Tb(2)-O(2)	84.4(3)
  O(4)#4-Tb(2)-O(2)	164.8(3)	O(6)#1-Tb(2)-O(3)#5	145.6(3)	O(4)#4-Tb(2)-O(42)	96.7(4)
  O(2)-Tb(2)-O(42)	92.5(4)	O(42)-Tb(2)-O(3)#5	77.5(4)	O(4)#4-Tb(2)-O(3)#5	118.2(3)
  O(2)-Tb(2)-O(3)#5	75.5(3)	O(2)-Tb(2)-O(7)#6	92.5(3)	O(6)#1-Tb(2)-O(7)#6	132.4(3)
  O(4)#4-Tb(2)-O(7)#6	85.0(3)	O(6)#1-Tb(2)-O(8)#6	79.1(3)	O(42)-Tb(2)-O(7)#6	151.8(3)
  O(3)#5-Tb(2)-O(7)#6	76.9(3)	O(42)-Tb(2)-O(8)#6	154.2(3)	O(4)#4-Tb(2)-O(8)#6	87.2(3)
  O(2)-Tb(2)-O(8)#6	79.3(3)	O(6)#1-Tb(2)-O(4)#5	136.2(2)	O(3)#5-Tb(2)-O(8)#6	122.9(3)
  O(7)#6-Tb(2)-O(8)#6	53.9(2)	O(42)-Tb(2)-O(4)#5	71.9(3)	O(4)#4-Tb(2)-O(4)#5	69.4(3)
  O(2)-Tb(2)-O(4)#5	125.3(2)	O(8)#6-Tb(2)-O(4)#5	132.6(3)	O(3)#5-Tb(2)-O(4)#5	50.1(2)
  O(7)#6-Tb(2)-O(4)#5	82.6(2)
  Symmetry codes: #1: 1-x, y, -z; #2: 1-x, -y, -z; #3: x, -y, z; #4: 1/2+x, 1/2-y, z; #5: 1/2-x, 1/2-y, -z; #6: 1-x, y, 1-z; #7: x-1/2, 1/2-y, z for 1; #1: 1-x, y, -z; #2: 1-x, -y, -z; #3: x, -y, z; #4: 0.5+x, 0.5-y, z; #5: 1-x, y, 1-z; #6: 0.5-x, 0.5-y, -z; #7: -0.5+x, 0.5-y, z for 2

  CCDC：1552522，1；1552027，2。

  2   结果与讨论

  2.1   晶体结构

  X射线单晶结构分析表明，1与2为异质同构晶体，属单斜晶系，C2/m空间群。现以1为例进行讨论。除了溶剂分子和平衡离子以外，1的最小不对称单元包括1.5个Ho(Ⅲ)离子，1个L^4-配体和3个配位水分子。如图 1所示，每个Ho(Ⅲ)呈八配位的十二面体几何构型。Ho1与来自4个L^4-配体的4个羧基氧原子和4个配位水分子配位。Ho2与来自5个L^4-的7个羧基氧原子和1个配位水分子配位。Ho2-Ho1-Ho2离子通过8个羧基桥链形成[Ho₃(COO)₈]次级结构单元，这些[Ho₃(COO)₈]次级结构单元共用一条边相互连接形成平行于b轴的一维无机链(图 2a，b)。链与链之间通过配体L^4-相连形成具有平行于c轴的一维孔道的三维网络结构(图 2c，d)。经PLATON^[20]程序计算，其孔洞占有率为26.53%，无序的DMF溶剂分子和OH^-则填充于孔洞中。

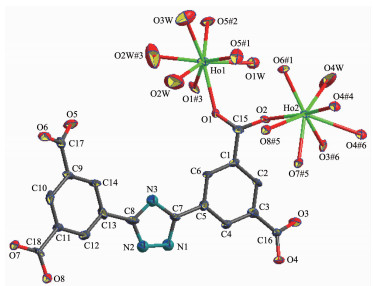

  图1 1的金属原子配位环境图 Figure1. View of the coordination environment of the center Ho(Ⅲ) in 1 at the 50% probability level

  图选项

  下载全尺寸图像

  下载幻灯片

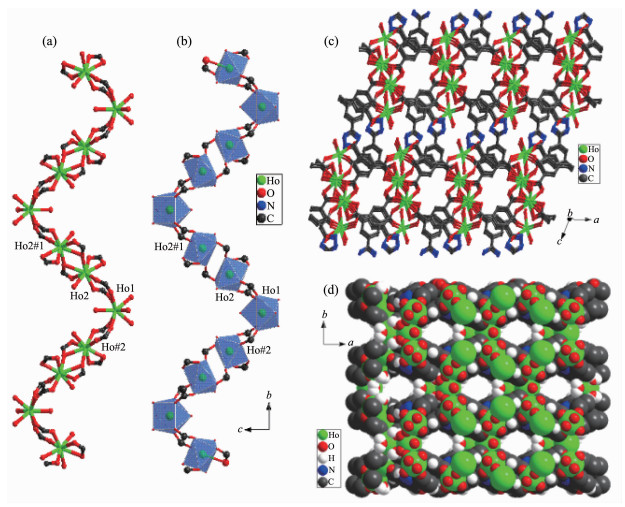

  图2 (a, b)平行于b轴的一维无机链结构; (c, d) ac平面和ab平面的三维堆积图 Figure2. Drawing of the 1D inorganic chains (a, b) and 3D frameworks (c, d)

  图选项

  下载全尺寸图像

  下载幻灯片

  2.2   热稳定性

  如图 3所示，Ln-MOFs的TG曲线十分相似，现以1为例进行分析。1的热重曲线表明，第一次明显失重出现在30~354 ℃温度范围内，共失去16.62%，对应失去OH^-、DMF分子和配位水分子(理论值为17.11%)。随着温度的升高，MOF骨架逐渐开始出现坍塌，最后的残余物49.08%，可能为Ln₂O₃(理论值为48.68%)。

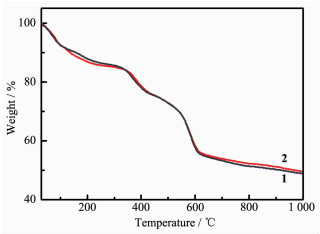

  图3 Ln-MOFs 1, 2的热重曲线图 Figure3. Thermal analysis curves of Ln-MOFs 1, 2

  图选项

  下载全尺寸图像

  下载幻灯片

  2.3   Ln-MOF 2的荧光性能分析及对有机溶剂小分子的探测性能

  如图 4所示，在常温下，2的固体样品在314 nm波长下进行激发，可以观测到发射出Tb(Ⅲ)离子特征绿色荧光。最强的发射峰在543 nm处，归因于⁵D₄→⁷F₅的跃迁。一个中等强度的发射峰在489 nm处，归因于⁵D₄→⁷F₆的跃迁。2个较弱的发射峰分别在583和621 nm处，分别归因于⁵D₄→⁷F₄和⁵D₄→⁷F₃的跃迁。为进一步探究2的荧光性能，对其进行了不同有机溶剂小分子交换的探测实验。将3.0 mg的2置于5 mL容量瓶中，用相应的溶剂洗涤2~3次后分别浸泡在甲醇、乙醇、二氯甲烷、乙腈、DMF、四氢呋喃、甲苯、硝基苯中，然后用超声仪振荡30 min后在室温下静置24 h，制成稳定的悬浮液进行液体荧光测试。

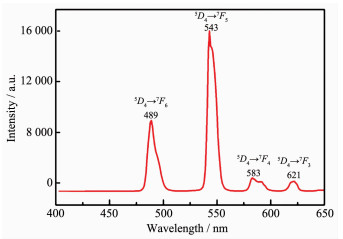

  图4 Ln-MOF 2的固体荧光发射谱图 Figure4. Solid-state emission spectra for 2 at room temperature

  图选项

  下载全尺寸图像

  下载幻灯片

  如图 5a所示，2在不同的有机溶剂中，发光强度不同：2-乙醇 > 2-DMF > 2-四氢呋喃 > 2-乙腈> 2-甲醇 > 2-甲苯 > 2-二氯甲烷 > 2-硝基苯。说明2在乙醇溶剂中表现出荧光增强现象；在硝基苯溶剂中表现出荧光猝灭现象。硝基芳香族化合物能使2的荧光发生猝灭现象，这主要归因于2与H₄L对光的吸收能力。硝基芳香族化合物能够过滤掉H₄L吸收的光，从而减弱了能量从H₄L到Tb(Ⅲ)转移的可能性，最终使得Tb(Ⅲ)的荧光猝灭^[13]。为了更深入的研究不同浓度的硝基苯溶液对2的荧光猝灭强度，我们制备了不同浓度的2-硝基苯的DMF悬浮液，并对其荧光性能进行了测试。图 5b为2在DMF和不同硝基苯浓度的DMF悬浮液中的荧光强度变化，从图中曲线走势可以看出，2对硝基苯的敏感度很强，仅仅5 mg·L^-1的硝基苯溶液就可以使2的荧光强度发生很明显的猝灭现象，并且随着硝基苯浓度的不断增加，猝灭现象会越来越明显，直至完全猝灭。为此，我们可以利用荧光强度变化的特性，研究2在硝基爆炸物检测方面的潜在应用。

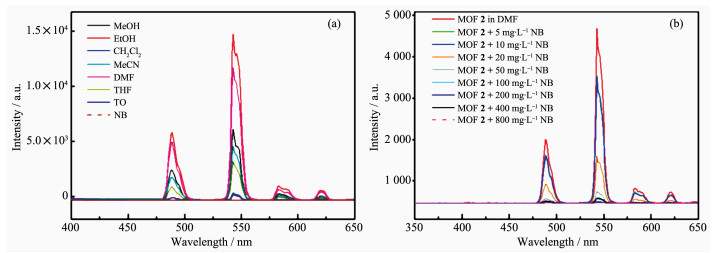

  图5 (a) 不同有机溶剂对2的荧光影响；(b)不同浓度硝基苯溶液对2的荧光强度影响 Figure5. Solid-state photo-luminescent emission spectra of 2 in different solvents (a) and in nitrobenzene solution with different concentrations (b)

  图选项

  下载全尺寸图像

  下载幻灯片

  3   结论

  以四羧酸3，5-双间苯二甲酸-1，2，4-三氮唑为配体，与镧系金属Ln(Ⅲ)盐反应在溶剂热条件下得到了2个Ln-MOFs。单晶衍射分析表明，1与2属于异质同构晶体，具有一维孔道的三维网络结构。有机小分子溶剂交换荧光研究表明，2在乙醇溶剂中表现出荧光增强现象，而在硝基苯溶剂中表现出荧光猝灭现象，并且随着硝基苯浓度的不断增加，猝灭现象会越来越明显，直至完全猝灭。因此，Tb-MOF材料对硝基苯等爆炸物具有良好的荧光探测功能，可能具有潜在的应用价值。

• 1. [1]

     Meyer L V, Schönfeld F, Müller-Buschbaum K. Chem. Commun., 2014, 50:8093-8108 doi: 10.1039/c4cc00848k

  2. [2]

     Feng X, Ling X, Liu L, et al. Dalton Trans., 2013, 42:10292-10303 doi: 10.1039/c3dt50810b

  3. [3]

     Wang X, Zhang L, Yang J, et al. J. Mater. Chem. A, 2015, 3:12777-12785 doi: 10.1039/C5TA00061K

  4. [4]

     Zhao X, Wong M, Mao C, et al. J. Am. Chem. Soc., 2014, 136:12572-12575 doi: 10.1021/ja5067306

  5. [5]

     Yang Q Y, Pan M, Wei S C, et al. Inorg. Chem., 2015, 54:5707-5716 doi: 10.1021/acs.inorgchem.5b00271

  6. [6]

     Zhang J, Zheng B, Zhao T, et al. Cryst. Growth Des., 2014, 14:2394-2400 doi: 10.1021/cg500114k

  7. [7]

     Yan W, Zhang C, Chen S, et al. ACS Appl. Mater. Interfaces, 2017, 9:1629-1634 doi: 10.1021/acsami.6b14563

  8. [8]

     Yao Q, Gómez A B, Su J, et al. Chem. Mater., 2015, 27:5332-5339 doi: 10.1021/acs.chemmater.5b01711

  9. [9]

     Zhou L, Deng W, Wang Y, et al. Inorg. Chem., 2016, 55:6271-6277 doi: 10.1021/acs.inorgchem.6b00928

  10. [10]

      Xu B, Cheng Y, Hu H, et al. CrystEngComm, 2016, 18:4613-4626 doi: 10.1039/C6CE00681G

  11. [11]

      Bag P, Wang X, Cao R. Dalton Trans., 2015, 44:11954-11962 doi: 10.1039/C5DT01598G

  12. [12]

      Xu H, Liu F, Cui Y, et al. Chem. Commun., 2011, 47:3153-3155 doi: 10.1039/c0cc05166g

  13. [13]

      Xiao Y, Wang L, Cui Y, et al. J. Alloys Compd., 2009, 484:601-604 doi: 10.1016/j.jallcom.2009.05.004

  14. [14]

      Ma D, Wang W, Li Y, et al. CrystEngComm, 2010, 12:4372-4377 doi: 10.1039/c0ce00135j

  15. [15]

      刘珍, 陈晓, 冯云龙.无机化学学报, 2016, 32:1413-1420 http://www.wjhxxb.cn/wjhxxbcn/ch/reader/view_abstract.aspx?flag=1&file_no=20160815&journal_id=wjhxxbcnLIU Zhen, CHEN Xiao, FENG Yun-Long. Chinese J. Inorg. Chem., 2016, 32:1413-1420 http://www.wjhxxb.cn/wjhxxbcn/ch/reader/view_abstract.aspx?flag=1&file_no=20160815&journal_id=wjhxxbcn

  16. [16]

      Yang Y, Jiang F, Liu C, et al. Cryst. Growth Des., 2016, 16:2266-2276 doi: 10.1021/acs.cgd.6b00060

  17. [17]

      Wang H, Qin J, Huang C, et al. Dalton Trans., 2016, 45:12710-12716 doi: 10.1039/C6DT02321E

  18. [18]

      Sheldrick G M. SHELXTL 97, Program for X-ray Crystal Structure Solution and Refinement, University of Göttingen, Germany, 1997.

  19. [19]

      Spek A L. Acta Crystallogr., Sect. D:Biol. Crystallogr., 2009, D65:148-155

•
