Co/La-Ga-O复合氧化物用于催化二氧化碳加氢制乙醇

郑晋楠 ,  安康 ,  王嘉明 ,  李晶 ,  刘源

downloadPDF
引用本文: 郑晋楠, 安康, 王嘉明, 李晶, 刘源. Co/La-Ga-O复合氧化物用于催化二氧化碳加氢制乙醇[J]. 燃料化学学报, 2019, 47(6): 697-708. shu
Citation:  ZHENG Jin-nan, AN Kang, WANG Jia-ming, LI Jing, LIU Yuan. Direct synthesis of ethanol via CO2 hydrogenation over the Co/La-Ga-O composite oxide catalyst[J]. Journal of Fuel Chemistry and Technology, 2019, 47(6): 697-708. shu

Co/La-Ga-O复合氧化物用于催化二氧化碳加氢制乙醇

  • 1.

    天津大学化学工程学院 天津市应用催化科学与工程重点实验室, 天津 300072

  • 2.

    天津化学化工协同创新中心, 天津 300072

    • 通讯作者: 刘源, yuanliu@tju.edu.cn
  • 基金项目:

    国家自然科学基金（21872101，21576192）资助

摘要: 以LaCo1-xGaxO3为前驱体，还原后得到的Co/La2O3-La4Ga2O9复合氧化物催化剂，用于CO2加氢直接制乙醇。通过XRD、XPS、TPD和TEM等技术对催化剂结构进行了表征，采用微型固定床反应器在230-290℃、3 MPa、空速（GHSV）为3000 mL/（gcat·h）和H2/CO2进料物质的量比为3.0的条件下，考察了该Co/La-Ga-O复合氧化物用于CO2加氢制乙醇的催化性能。结果显示，该Co/La-Ga-O复合氧化物催化剂对生成乙醇具有很高的选择性。与LaCoO3相比，Ga的掺杂可抑制甲烷的形成，促进醇类（特别是乙醇）的生成。当Co/Ga比为7：3时，还原后的LaCo1-xGaxO3催化剂体现出最好的催化性能，CO2转化率为9.8%，总醇选择性达到74.7%，其中，液相产物中的乙醇质量分数可达到88.1%。基于实验结果推测，该催化剂上Co0和Coδ+的协同作用促使CO2选择性加氢生成乙醇。

English

  • 鉴于化石燃料紧缺和温室效应问题的紧迫性，将丰富又廉价的CO2转化成高附加值的化学品的课题研究，引起全球研究者的广泛关注。但因其C=O键的断裂需要克服高能垒，CO2难以被活化[1]，所以, 目前CO2的转化研究仍处于初步阶段。

    近年来，CO2资源化利用的主要方向是通过加氢生成有附加值的化学品，包括CO2加氢生成CH4[2-4]、长链烃[2, 5]、甲醇(MeOH)[2, 5]、二甲醚(DME)[6]以及乙醇(EtOH)[7, 8]和低碳醇(HAs)[9]等。其中，加氢生成醇类(目前研究成果主要为合成MeOH方向)的反应是CO2转化利用最有前景的途径之一[1]。比起MeOH，EtOH具有高热值、低毒、运输安全以及应用广泛等优点[1, 2, 10]。但是相比于合成MeOH，需要催化剂具备双活性位点来完成C-C链增长和CO2部分还原[11, 12]步骤的EtOH合成过程更具挑战性。

    目前, 所报道的用于CO2加氢制EtOH或HAs的催化剂主要有贵金属(Ru基[9]、Pt基[11])，Co基[13]，Fe基[14]以及Cu基[15]催化剂体系，其中, 贵金属催化剂因其高催化活性和高HAs选择性而备受关注，如均相催化剂[Ru3(CO)12/Rh2(CO)4Cl2-LiI][9]在200 ℃下EtOH和HAs总选择性高达96.4%，但催化剂高昂的价格限制其在工业生产中的应用。而用非均相催化剂催化反应时，反应所需的高温促进了副反应逆水煤气反应(RWGS)的进行，使副产物CO增多。如Guo等[15]报道的K/Cu-Zn催化剂在350 ℃、3 MPa的反应条件下的CO2转化率为32.4%，CO选择性高达45.3%，但C2+OH选择性却只有11.8%。相比之下，在CO2加氢反应中表现出弱RWGS活性的Co基催化剂[5, 16, 17]引起研究者的关注。但因其优异的加氢性能，Co基催化剂通常被运用于CO2甲烷化反应[18, 19]。如1%Na/20%Co-SiO2催化剂[13]，在H2预还原后主要产物是CH4(选择性80.0%)和C2-4烃。因此，本研究的研究思路在于降低Co基催化剂加氢性能，提高醇类产物的选择性。

    本研究设计了一种以钙钛矿型复合氧化物(PTO)LaCo1-xGaxO3为前驱体的新催化剂，还原后得到的Co基催化剂用于CO2加氢直接制EtOH的反应。实验发现，LaCo0.7Ga0.3O3前驱体还原得到的Co/La2O3-La4Ga2O9催化剂表现出很高的EtOH选择性和良好的活性；催化剂中Ga对CO2加氢制EtOH的过程起到促进作用。通过表征，研究了催化剂的结构组成与催化性能的关系，推测出了CO2加氢合成EtOH的反应机理。

    1.   实验部分

    1.1   实验原料

    La(NO3)3·6H2O, Co(NO3)2·6H2O，柠檬酸，分析纯(AR), 阿拉丁试剂有限公司；Ga(NO3)3·9H2O，AR，北京华威锐科化工有限公司；乙二醇，无水乙醇，AR，天津光复化工研究所；去离子水，天津大学；二氧化碳、氢气和氮气混合气，99.999%，天津市液化有限公司。

    1.2   催化剂的制备

    采用柠檬酸络合法制备一系列以PTO为前驱体的LaCo1-xGaxO3 (x=0、0.2、0.3、0.4和0.5)。首先按照物质的量比La:Co:Ga=1:(1-x):x取一定量的La(NO3)3·6H2O，Co(NO3)2·6H2O和Ga(NO3)3·9H2O与柠檬酸和乙二醇一并加入去离子水中溶解，其中，柠檬酸物质的量为总阳离子量的1.2倍，乙二醇物质的量为柠檬酸的0.2倍。所得混合溶液放入水浴锅80 ℃搅拌蒸干后，烘箱120 ℃干燥12 h，得到蓬松的样品。然后以2 ℃/min的速率程序升温至350 ℃煅烧2 h，再升温至650 ℃煅烧5 h，得到前驱体LaCo1-xGaxO3 (x=0、0.2、0.3、0.4和0.5)。然后在选定温度下还原3 h, 得到催化剂，升温速率设定为2 ℃/min，由H2-TPR测试结果确定钴离子被完全还原的温度，还原温度分别取660、740、740、750和780 ℃。

    1.3   催化剂的表征

    X射线粉末衍射(XRD)表征选用Bruker D8-Focus型Cu靶X射线衍射仪测试，测试条件：λ=0.15406 nm，20°-80°扫速，扫描速率8(°)/min。

    选用Agilent 7700X型电感耦合等离子体发射光谱仪测定催化剂中的钴镓比。测试准备：将催化剂溶解到强酸中配置成溶液，然后稀释到指定浓度。

    N2吸附-脱附测试在Quantachrome Quadra Sorb SI型孔径分布测试仪进行，用BET方程计算比表面积，BJH法计算孔容。

    程序升温脱附(H2/CO2-TPD)表征选用天津大学北洋化工实验设备公司自主研制的吸附-脱附还原反应多功能反应器测试。测试步骤如下：100 mg试样还原后，先用氢气或氦气(30 mL/min) 300 ℃原位预加热1 h，然后用氦气吹扫30 min，随后催化剂在氦气中冷却到50 ℃，切换阀门通入H2/CO2吸附气体2 h，再通入氦气吹扫30 min，待检测器基线稳定后，在氦气吹扫升温的过程中记录H2/CO2探针分子脱附曲线。测试条件：测试温度40-900 ℃，升温速率10 ℃/min。催化剂表面Co的分散度可基于H2-TPD数据通过下列等式计算：

    $ D(\% ) = \frac{{{N_s}}}{{{N_A}}} \times 100\% $

    		(1)

    式中, Ns：催化剂表面Co原子的数目；NA:催化剂总的Co原子的总数目；假设H/Co=1[20, 21]。

    场发射透射电子显微镜(TEM)表征选用JEOL JEM-2100F电子显微镜测试。测试准备：样品用无水乙醇稀释、研磨、静置后，取上层清液用无水乙醇稀释，超声20 min后滴加至铜网上，待样品自然干燥后测试。

    X射线光电子能谱(XPS)表征选用美国Thermo ESCALAB 250Xi测试仪测试。测试条件：单色Al Kα(hv=1486.6 eV)，功率150 W，500 μm束斑。电子结合能用样品C 1s峰(284.8 eV)作为内标校正。

    热重(TG)分析选用DTG-50/50H热分析仪测试，计算催化剂上的焦炭和炭的沉积量。测试条件：空气气氛，升温速率10 ℃/min，测试20-900 ℃，20 mg催化剂。炭沉积量由公式(2)计算：

    $ 炭沉积量=\frac{{{W_1} - {W_2}}}{{{W_1}}} \times 100\% $

    		(2)

    式中, W1和W2分别为TG测试前后催化剂的质量。

    1.4   催化剂的性能测试

    在微型固定床反应装置上评价催化剂催化CO2加氢制EtOH的活性。将0.5 g催化剂(40-60目)与石英砂等体积混合均匀后装入反应管，通入反应气体并升压，升温到所需的反应温度，维持12 h达到稳定状态后测试。测试条件：混合气H2/CO2=3.0，3 MPa，空速为3000 mL/(gcat·h)，反应通入N2作为内标气体测试产物气体组成。采用SP-3400型气相色谱(GC)在线检测产物组成。气相产物(CO、CO2、H2、CH4)由TCD检测，碳氢化合物和液相产物由FID检测。其中，CO2转化率(xCO2)，产物选择性(si)和总醇中各种醇的质量分数(wi)计算公式如下：

    $ {x_{{\text{C}}{{\text{O}}_2}}} = \frac{{{{\left[ {{\text{C}}{{\text{O}}_2}} \right]}_{{\text{in}}}} - {{\left[ {{\text{C}}{{\text{O}}_2}} \right]}_{{\text{out}}}} }}{{{{[{\text{CO}}]}_{{\text{in}}}}}} \times 100\% $

    		(3)

    $ {s_i} = \frac{{n{{\text{C}}_i}}}{{\sum n {C_i}}} \times 100\% $

    		(4)

    $ {w_i} = \frac{{{m_i}}}{{\sum {{m_i}} }} \times 100\% $

    		(5)

    式中, [CO2]in和[CO2]out分别为反应进气和出气中的CO2摩尔量；n和Ci分别是含碳产物i的碳原子数和摩尔数；mi为液相产物中各个特定醇的质量。

    2.   结果与讨论

    2.1   催化剂的表征

    2.1.1   XRD表征

    图 1(a)为不同钴镓比LaCo1-xGaxO3前驱体煅烧后的XRD表征。由图 1(a)可知，对比LaCoO3(PDF#75-0279)的标准衍射峰，可以发现，所有样品的XRD谱图中只检测到归属于LaCo1-xGaxO3的衍射峰，未发现其他杂相的衍射峰，表明镓离子成功掺入LaCoO3中形成镧钴镓PTO。这保证了Co和Ga离子在原子水平上均匀混合，两者紧密接触形成相互作用。如图 1(a)插图所示，随着掺杂Ga含量的增多，样品的XRD衍射峰向小角度逐渐偏移。这是由于Co3+(0.0545 nm)和Ga3+(0.0620 nm)的不同造成的，离子半径大的Ga3+掺杂到LaCoO3中形成LaCo1-xGaxO3钙钛矿会导致晶格间距变化，且随着Ga掺杂量的增多，晶格间距的差距逐渐增大，表现为XRD衍射峰向低角度偏移。这表明镓元素成功进入LaCoO3钙钛矿晶格中。

    图 1

    图 1.  LaCo1-xGaxO3样品(x=0、0.2、0.3、0.4和0.5)的XRD谱图
    Figure 1.  XRD patterns of the LaCo1-xGaxO3 samples (x=0, 0.2, 0.3, 0.4 and 0.5)
    下载: 全尺寸图片 幻灯片

    图 1(b)为还原后的LaCo1-xGaxO3催化剂(x=0、0.2、0.3、0.4和0.5)的XRD谱图。由图 1(b)可知，谱图中归属于钙钛矿的衍射峰消失，这说明钙钛矿结构被破坏。当x=0时，出现归属于Co(111)和(100)晶面的特征衍射峰(PDF#88-2325)，以及La2O3(101)、(102)和(110)晶面的特征衍射峰(PDF#74-2430)。当x=0.2、0.3和0.4时，出现对应于Co(PDF#88-2325)、La2O3(PDF#74-2430)以及La4Ga2O9(PDF#53-1108)的特征峰。而当x=0.5时，La2O3的特征峰消失，只有Co(PDF#88-2325)和La4Ga2O9(PDF#53-1108)的衍射峰出现，这符合化学计量比的规律。观察发现，随Ga含量的增加，La4Ga2O9衍射峰强度逐渐增强，而La2O3衍射峰的峰强度逐渐减弱。

    图 2为前驱体为LaCo1-xGaxO3的催化剂(x=0和0.3)在煅烧后、还原后以及在给定的反应条件下反应48 h后(当x=0.3时还含有进行100 h稳定性测试后的样品)的XRD表征结果。当x=0时，煅烧后形成单一的PTO，还原后钙钛矿结构被破坏，出现Co和La2O3的衍射峰。反应48 h后的样品XRD谱图中出现LaCO3OH(PDF#26-0815)和Co2C(PDF#72-1369)的衍射峰，而Co和La2O3的衍射峰消失。其中，LaCO3OH是由La2O3和CO2以及反应生成的H2O反应形成(La2O3+CO2→La2O2CO3, La2O2CO3+CO2+H2O→LaCO3OH[22])，Co2C的形成归因于金属钴在含CO2的反应气中被碳化[23]。类似的，当x=0.3时，煅烧后只检测到LaCo0.7Ga0.3O3的衍射峰，还原后的衍射峰归属于Co、La2O3和La4Ga2O9的存在。比较还原后，反应48 h以及100 h后的样品的XRD谱图可知，反应前后样品的XRD衍射峰强度无明显的变化。因此，可以推断出以LaCo0.7Ga0.3O3为前驱体的催化剂在反应过程中展现出很好的抗烧结能力。

    图 2

    图 2.  LaCoO3(a)和LaCo0.7Ga0.3O3 (b)样品煅烧后、还原后和反应后的XRD谱图
    Figure 2.  XRD patterns of the fresh, reduced and spent LaCoO3 (a) and LaCo0.7Ga0.3O3 (b) samples
    下载: 全尺寸图片 幻灯片

    对于以LaCo0.7Ga0.3O3为前驱体的催化剂有两点需要强调：第一点，比较H2-TPD和TEM以及XRD表征结果，发现反应前后(甚至是反应100 h以后)的催化剂的Co颗粒平均粒径相差不大，这说明以LaCo0.7Ga0.3O3为前驱体的催化剂有很好的抗烧结能力。第二点，与LaCoO3比较发现，即使是反应100 h后的LaCo0.7Ga0.3O3催化剂的XRD谱图上也没有发现与Co2C有关的衍射峰，这可能是因为Ga的掺杂有助于Co颗粒的分散[24]和抑制Co2C的形成。Du等[25]发现La2O3的添加可以促进Co2C的生成，而Al2O3的添加则会抑制Co2C的生成。基于Ga和Al在元素周期表上位于同一主族，可以推测Ga和Al对于抑制Co2C生成方面有类似的性质。

    2.1.2   H2-TPR表征

    图 3为LaCo1-xGaxO3(x=0、0.2、0.3、0.4和0.5)的H2-TPR表征结果。由图 3可知，所有样品均出现两个明显的H2还原峰，对应PTO中的B位钴离子的两步还原过程。当x=0时，位于350-550 ℃的低温H2还原峰(峰α)归因于PTO晶格中的Co3+还原为Co2+的过程[26, 27]。

    $ {\text{LaCo}}{{\text{O}}_3} + 1/2\ {{\text{H}}_2} \to {\text{LaCo}}{{\text{O}}_{2.5}} + 1/2\ {{\text{H}}_2}{\text{O}} $

    		(6)

    图 3

    图 3.  LaCo1-xGaxO3样品(x=0，0.2，0.3，0.4和0.5)的H2-TPR谱图
    Figure 3.  H2-TPR profiles of the LaCo1-xGaxO3 samples (x=0, 0.2, 0.3, 0.4 and 0.5)
    下载: 全尺寸图片 幻灯片

    出现在550-750℃的H2还原峰(峰β)归因于Co2+进一步还原变成金属Co的过程[26, 27]。峰β分裂为两个峰，一般认为对应表面和体相中的Co2+还原为Co的过程[28]，还原后形成Co/La2O3。

    $ {\text{LaCo}}{{\text{O}}_{2.5}} + {{\text{H}}_2} \to 1/2{\text{L}}{{\text{a}}_2}{{\text{O}}_3} + {\text{Co}} + {{\text{H}}_2}{\text{O}} $

    		(7)

    当x=0.2-0.5时，与LaCoO3的H2-TPR谱图相比，可以看到峰α的还原温度向较低温度方向移动，峰β的还原温度向高温方向移动，这说明Ga的掺杂使PTO晶格中的Co3+还原成Co2+的过程变得相对容易，但对Co2+→Co的过程起到抑制作用。

    H2-TPR的耗氢量表明还原至β峰对应的温度后，钴离子被完全还原为金属钴。所有样品的峰β和峰α的耗氢峰面积比接近2:1，与钴离子两步还原过程一致。对应数据见表 1。

    表 1

    表 1  LaCo1-xGaxO3样品(x=0、0.2、0.3、0.4和0.5)的元素组成、晶粒粒径、耗氢量以及还原度计算
    Table 1.  Elemental analysis, crystal sizes, hydrogen consumptions and reducibility degree of Con+ in the LaCo1-xGaxO3 samples (x=0, 0.2, 0.3, 0.4 and 0.5)
    下载: 导出CSV
    Sample Co loading/% Co/Gaa Co/Gab Crystal size of Coc, d/nm H2 uptake/
    (mmol·g-1)    		 Co dispersion/%c, e H2 consumptions from TPR resultsf, g Total theoretic H2consumptionsg Reducibility degree of Con+/%
    α β
    x=0 26.6 - - 18.5 0.104 5.2 0.101 0.204 0.305 100
    x=0.2 20.6 4.00 3.97 8.8 0.184 11.5 0.077 0.162 0.242 98.8
    x=0.3 17.8 2.33 2.36 7.6(10.5)h 0.188(0.137) 13.4(9.8)h 0.068 0.138 0.211 97.6
    x=0.4 15.0 1.50 1.50 6.9 0.173 14.4 0.064 0.122 0.180 103.3
    x=0.5 12.3 1.00 1.01 7.4 0.136 13.6 0.051 0.108 0.149 106.7
    a: Co/Ga ratio in synthesis system; b: Co/Ga ratio in sample measured from ICP; c: calculated from the results of H2-TPD; d: the crystal size for catalysts after reduction; e: assuming H/Co=1; f: experimental H2 consumptions calculated from TPR results using CuO as the reference material; g: the unit is mmol H2 per 50 mg of catalyst; h: crystal size of Co after 100 h stability test in the parentheses
    2.1.3   N2吸附-脱附表征

    各样品的N2吸附-脱附等温线见图 4。

    图 4

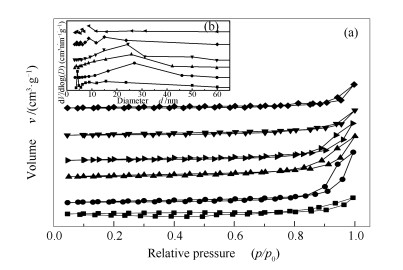

    图 4.  还原后的LaCoO3(■)、LaCo0.8Ga0.2O3(●)、LaCo0.7Ga0.3O3(▲)以及LaCo0.7Ga0.3O3反应100 h后(▶)、LaCo0.6Ga0.4O3(▼)和LaCo0.5Ga0.5O3(◆)样品的N2吸附-脱附等温线(a)和BJH孔径分布曲线(b)
    Figure 4.  N2 adsorption-desorption isotherms (a) and BJH pore size distribution (b) of the reduced LaCoO3 (■), LaCo0.8Ga0.2O3 (●), LaCo0.7Ga0.3O3 (▲) and LaCo0.7Ga0.3O3 after reaction for 100 h(▶), LaCo0.6Ga0.4O3 (▼) and LaCo0.5Ga0.5O3 (◆) samples
    下载: 全尺寸图片 幻灯片

    由图 4可知，所有样品的吸附等温线形态与Ⅳ型吸附等温线非常相似，并出现较弱的H3型滞留环，这说明样品中存在一定量的介孔(孔径在2-50 nm)，这与BJH孔径分布曲线表征结果一致。观察到滞留环的起始位置在p/p0=0.8，这说明形成的孔大多是堆积孔[29]，其原因可能是煅烧样品分解柠檬酸盐形成PTO结构的过程中，催化剂颗粒堆积形成多孔结构[30]。并且由表 2的数据可知，与LaCoO3相比，掺杂Ga后样品的比表面积和平均孔径增大，但是随着Ga掺杂量的增加，样品的比表面积又从9.6 m2/g减少到6.5 m2/g，平均孔径从27.0 nm减少至6.2 nm。结合图 1(b)的XRD结果分析，La4Ga2O9晶粒粒径随着Ga掺杂量的增加而逐渐增大(表现为La4Ga2O9的衍射峰强度逐渐增强)是催化剂比表面积和平均孔径逐渐减少的主要原因。

    表 2

    表 2  还原后LaCo1-xGaxO3样品(x=0、0.2、0.3、0.4和0.5)的物理性质
    Table 2.  Physical properties of the reduced LaCo1-xGaxO3 samples
    下载: 导出CSV
    Sample Specific surface area A/(m2·g-1) Total pore volume v/(cm3·g-1) Average pore size d/nm
    x=0 5.6 0.02 4.2
    x=0.2 9.6 0.04 27.0
    x=0.3 9.4(9.1)a 0.02(0.03)a 25.8(24.4)a
    x=0.4 8.8 0.02 8.9
    x=0.5 6.5 0.02 6.2
    a: data in the parentheses are for the spent catalyst after 100 h reaction test

    对于LaCo0.7Ga0.3O3，反应100 h后，催化剂的比表面积由9.4 m2/g减少至9.1 m2/g，平均孔径由25.8 nm变为24.4 nm；同时，反应前后的N2吸附-脱附等温线和BJH孔径分布曲线的变化几乎可以忽略不计；均体现催化剂的抗烧结能力强。

    2.1.4   CO2-TPD表征

    不同钴镓比催化剂的CO2-TPD表征结果见图 5，记脱附峰的峰强最大的温度值为tm。tm位于100-200 ℃的脱附峰主要为吸附在弱碱性位上的CO2脱附，高温段(>600 ℃)出现的脱附峰主要是因为LaCO3OH的分解[22]和CO2与强碱性位之间的强作用力[31]，由于CO2自身的低能级轨道和高电子亲和能(38 eV)，CO2得电子的能力强，所以金属Co可以通过转移电子来吸附活化CO2[18, 19, 32]，而Yazdani等[33]也指出，碱性氧化物La2O3上弱、中等和强碱性位均存在。所以位于200-500 ℃的脱附峰(峰α)主要为吸附在金属Co和La2O3上的CO2脱附，对应催化剂表面的中等碱性位[31]。一般认为，中等吸附强度的CO2(峰α)属于有效的活化，参与化学反应[31, 34]。

    图 5

    图 5.  还原后的LaCo1-xGaxO3样品的CO2-TPD谱图
    Figure 5.  CO2-TPD profiles of the reduced LaCo1-xGaxO3 samples

    a: x=0; b: x=0.2, c: x=0.3, d: x=0.4; e: x=0.5

    下载: 全尺寸图片 幻灯片

    如上所述，峰α对应的CO2吸附应该是金属Co和La2O3共同作用的结果。虽然随着x的增加，催化剂中的Co和La2O3含量均逐渐减少，但是两者的分散度也都随之增加，在这两个因素的共同作用下催化剂对CO2吸附、活化效果在x=0.3时达到最佳状态，表现为峰α的峰面积达到最大值。而当x=0.5时，峰α的峰面积显著减少，说明当Ga的掺杂量过多时，催化剂表面的中等碱性位点数量反而减少。此时还原后催化剂中无La2O3的存在，结合XRD数据认为，还原后催化剂中La2O3含量影响催化剂吸附活化CO2的性能。通过计算，峰α所代表的化学吸附CO2的量占总吸附量的百分比顺序为：LaCo0.7Ga0.3O3(31.9%)> LaCo0.6Ga0.4O3(29.3%)> LaCo0.8Ga0.2O3(10.4%)> LaCoO3(7.9%)> LaCo0.5Ga0.5O3(3.4%)。表明前驱体为LaCo0.7Ga0.3O3的催化剂反应性能最好，这与活性测试结果相符。

    2.1.5   XPS表征

    采用XPS表征来进一步探究催化剂的表面状态。其中，催化剂表面各元素的含量见表 3。图 6为LaCoO3和LaCo0.7Ga0.3O3催化剂反应前后的XPS谱图及其拟合结果。由图 6(a)可知，反应后的LaCoO3催化剂的La 3d谱图在835.2和852.0 eV处出现分别归属于La 3d5/2和La 3d3/2的特征峰，表明反应后LaCO3OH的存在[35]，与XRD表征结果一致。与反应后的LaCoO3的La 3d峰相比，反应后的LaCo0.7Ga0.3O3催化剂的La 3d5/2电子结合能(834.7 eV)和La 3d3/2电子结合能(851.5 eV)都向低结合能进行了位移，这应该是因为催化剂中部分La以La4Ga2O9形式存在。由图 6(b)可知，反应前后LaCo0.7Ga0.3O3催化剂均出现在17.0和19.0 eV附近的特征峰对应Ga3+的电子结合能[36]，结合XRD谱图证明反应前后催化剂中La4Ga2O9的存在。由图 6(c)可知，对Co 2p谱峰进行分峰处理。778.4 eV附近的特征峰对应Co0的电子结合能，780.1和795.7 eV附近出现的特征峰以及相邻的卫星峰(satellite peak)分别对应于Co2+的Co 2p3/2和Co 2p1/2的电子结合能。表明反应后的LaCoO3和LaCo0.7Ga0.3O3催化剂表面均存在金属Co和Co2+。结合XRD表征结果，LaCoO3中的Co2+可以归因于反应过程中生成的Co2C；而LaCo0.7Ga0.3O3的Co2+可能是因为Co0在反应过程中或催化剂暴露于空气被氧化所致。与标准Co0电子结合能(777.9 eV)[37, 38]和标准Ga3+电子结合能(17.4 eV)[36]相比，LaCo0.7Ga0.3O3催化剂中Co0电子结合能升高，Ga3+电子结合能降低。这可能是因为Ga离子与金属Co之间存在电子协同作用，含Ga化合物的形成使部分Co处于带正电状态。观察Co 2p峰的峰位置和形状，与反应后的LaCoO3催化剂相比，反应后的LaCo0.7Ga0.3O3的Co 2p的特征峰的形状和位置与金属Co的Co 2p1/2和Co 2p3/2峰很接近，且在主峰临近高结合能一侧的卫星峰的峰强小，这说明反应过程中LaCo0.7Ga0.3O3催化剂表面的Co0物种部分被氧化，催化剂是以金属Co和CoO的混合状态存在的[39]，但XRD谱图中并未检测到CoO的衍射峰，这可能是因为反应过程Co颗粒氧化形成的CoO颗粒粒径小，分散度高的缘故。

    表 3

    表 3  通过XPS计算所得反应后的LaCo1-xGaxO3样品(x=0和0.3)表面组成
    Table 3.  Surface atomic ratios calculated by XPS results of the spent LaCo1-xGaxO3 samples (x=0 and 0.3) after reaction
    下载: 导出CSV
    Sample Atomic ratio/%
    La/Σ[M]a Co/Σ[M]a Ga/Σ[M]a
    LaCoO3-used 56.1(50.0)b 43.9(50.0)b -
    LaCo0.7Ga0.3O3-used 47.0(50.0)b 15.5(35.0)b 37.5(15.0)b
    a: the atomic ratio of metal M is M/(La+Co+Ga) and the data in the parentheses are theoretical values

    图 6

    图 6.  反应后的LaCoO3(a)，LaCo0.7Ga0.3O3(b)和还原后LaCo0.7Ga0.3O3(b′)样品的XPS谱图
    Figure 6.  XPS spectra of the used LaCoO3 (a), LaCo0.7Ga0.303 (b) and reduced LaCo0.7Ga0.303 (b′) samples
    下载: 全尺寸图片 幻灯片

    由表 3可知，掺杂Ga后，催化剂表面Co/Σ[M]物质的量比明显低于体相，而Ga存在表面富集现象。这可能是因为含Ga的化合物(La4Ga2O9)与Co之间存在强相互作用，促进La4Ga2O9迁移到催化剂表面，表现为Ga元素的表面富集。

    2.1.6   TEM表征

    图 7为LaCo0.7Ga0.3O3催化剂反应前后的TEM照片。图 7(a)中可识别的较暗区域以及黑点归属于Co颗粒，还原后的催化剂表面活性组分Co颗粒分布比较均匀，Co颗粒的晶粒粒径为3.4-15.0 nm，平均晶粒粒径为7.7 nm，与H2-TPD表征计算结果相符。图 7(a′)中高倍透射电镜照片中的晶格条纹分别对应金属Co的(100)晶面(晶面间距d=0.217 nm)，La4Ga2O9的(022)以及(-221)晶面(晶面间距分别为0.391和0.324 nm)，说明活性组分Co均匀地负载在载体氧化物上。类似的，图 7(b)为反应100 h后的催化剂的TEM照片，其中，Co颗粒的晶粒粒径为4.3-19.9 nm，平均晶粒粒径为10.8 nm。对比图 7(a)和图 7(b)可知，反应后催化剂的活性组分发生轻微团聚烧结现象，在TEM照片上显示出不同的衬度，聚集体尺寸稍微变大。图 7(b′)显示的晶格条纹与CoO(101)晶面(晶面间距d=0.245 nm)和La4Ga2O9(002)晶面(晶面间距d=0.547 nm)一致，而图 7(b″)中晶面间距分别为0.205和0.324 nm的晶格条纹分别对应金属Co(111)晶面和La4Ga2O9(-221)晶面，与XPS表征结果一致。反应前后TEM表征结果对比再次证实反应气氛中的CO2或/和过程中产生的水使得部分Co颗粒被氧化成CoO。

    图 7

    图 7.  还原后((a)和(a′))以及反应100 h后((b)、(b′)和(b″))的LaCo0.7Ga0.303样品的TEM照片
    Figure 7.  TEM images of LaCo0.7Ga0.303 samples after reduction ((a) and (a′)) and after 100 h reaction test ((b), (b′) and (b″))
    下载: 全尺寸图片 幻灯片
    2.1.7   TG表征

    图 8为反应后催化剂的TG曲线。由图 8可知，反应48 h的LaCoO3催化剂的TG曲线出现两处明显的失重峰，分别归属于大分子烃类和石墨化炭的燃烧[40]，总失重率约为15.4%，而相同反应条件下，反应48和100 h的LaCo0.7Ga0.3O3催化剂的TG曲线上只有一个归属于大分子烃类和无定型炭燃烧的失重峰，总失重率分别为7.8%和9.9%。所有样品在150-350 ℃均存在增重的现象，可归属于催化剂中的金属Co被空气气氛中氧气氧化的过程[41]。计算反应48 h的催化剂单位质量Co对应增质量，相比于反应后的LaCoO3(单位质量Co增重0.11 g)，LaCo0.7Ga0.3O3在反应后的氧化增重现象并不明显(单位质量Co增质量0.02 g)，这可能是因为反应过程中LaCo0.7Ga0.3O3中部分金属Co已经被氧化，结合性能测试结果，LaCo0.7Ga0.3O3催化剂反应过程中部分金属Co被氧化可能是液相分布不稳定的一个原因。

    图 8

    图 8.  LaCo0.7Ga0.3O3样品反应48 h(a)、100 h(b)和LaCoO3样品反应48 h(c)的TG曲线
    Figure 8.  TG curves of the spent LaCo0.7Ga0.3O3 catalysts after reaction for 48 h (a) and 100 h (b) and the used LaCoO3 catalyst after reaction for 48 h (c)
    下载: 全尺寸图片 幻灯片

    TG表征结果表明，Ga的掺杂提高了催化剂的抗积炭能力，这可能是因为两方面的原因，第一，氧空位的消积炭作用[42]：反应气氛中H2的还原作用促进La4Ga2O9表面氧空位的形成，在氧空位上吸附、活化的氧物种可以起到消积炭的作用；第二，Co2C是金属Co表面形成石墨化炭的中间物种[43]。如前所述，反应后的LaCoO3催化剂上存在Co2C物种，同时热分析结果显示反应过程中LaCoO3催化剂上形成石墨化炭；而XRD表征和热分析结果都表明反应后的LaCo0.7Ga0.3O3催化剂中检测不到Co2C，也无石墨化炭形成；这些结果相互印证。

    2.2   催化剂的性能评价

    2.2.1   钴镓比对催化性能的影响

    表 4为以LaCo1-xGaxO3为前驱体的催化剂催化CO2加氢制EtOH的CO2转化率和产物选择性。反应条件为：t=240 ℃，p=3MPa，n(H2)/n(CO2)=3.0，GSHV=3000 mL/(gcat·h)，反应时间为18 h。由表 4可知，随着镓含量的增加，CO2的转化率和CH4的选择性持续降低，总醇选择性持续升高，而总醇产物中的EtOH占比表现出先升高后降低的趋势，当x=0.3时达到最大。

    表 4

    表 4  LaCo1-xGaxO3(x=0、0.2、0.3、0.4和0.5)系列样品在CO2+H2的催化转化
    Table 4.  Reaction results of CO2 hydrogenation to alcohols over reduced LaCo1-xGaxO3 catalysts (x=0, 0.2, 0.3, 0.4 and 0.5)a
    下载: 导出CSV
    Sample CO2 conversion x/% Selectivityb sC, mol/% Alcohol distributionc w/%
    CH4 C2+H ROH MeOH EtOH
    x=0 30.4 97.8 1.7 0.5 77.0 23.0
    x=0.2 10.6 37.4 2.5 60.1 30.2 69.8
    x=0.3 9.8 23.1 2.2 74.7 11.9 88.1
    x=0.4 8.1 12.2 2.1 85.7 27.5 72.5
    x=0.5 4.78 11.1 2.4 86.5 - -
    a: reaction conditions: 240 ℃, 3 MPa, n(H2)/n(CO2) = 3.0, GSHV = 3000 mL/(gcat·h); the data were obtained after 18 h on stream;
    b: product selectivity was based carbon molar quantity, defined as the carbon molar quantity in a carbon-containing product divided by converted carbon moles; C2+H represents hydrocarbons exclusive of methane;
    c: alcohol distribution (mass ratio) is the weight fraction of each alcohol in total alcohols

    其中，当x=0时，催化剂的CO2转化率达到30.4%，但CH4的选择性也高达97.8%，表现出Co基催化剂优异的CO2甲烷化的性能[18, 19]，而少量醇的形成可以归因于Co和Co2C的协同催化，这个已有报道[44]。当x=0.2-0.5时，LaCo0.7Ga0.3O3催化剂表现出良好的催化CO2加氢制EtOH的性能，当CO2转化率为9.8%时，总醇选择性达到74.7%，液相产物中的EtOH质量分数可达到88.1%。表 5列出的是文献报道的一些用于CO2加氢反应的Co基催化剂[11, 18, 45]。由表 5可以看出，本研究高的EtOH选择性在已有的文献报道中难以找到。

    表 5

    表 5  Co基催化剂在适当反应条件下的CO2加氢活性和产物选择性[11, 18, 45]
    Table 5.  Summary of reaction conditions with CO2 hydrogenation activity and product selectivity over Co-based catalyst reported in references
    下载: 导出CSV
    Catalyst H2/CO2a t/℃ p/MPa CO2 con. x/% Selectivity sC, mol/%
    CO CH4 C2+H ROH
    Pt/Co3O4[11] 3 200 2 22.4 - 77.8 2.3 19.9
    Co/SiO2[18] 4 360 0.1 44.3 13.5 86.5 - -
    Co-Pt/Al2O3[45] 1 220 1.9 6.8 - 93.1 6.8 -
    a: the mole ratio of H2 to CO2

    结合XPS表征合理推断：Ga的掺杂影响催化剂的催化性能，使得CO2转化率降低；这是因为Ga的掺杂抑制催化剂表面Co元素的富集，催化剂表面的Co活性位点减少，并且Ga掺杂量的增加对应着催化剂中的Co含量降低(性能测试时，固定LaCo1-xGaxO3催化剂的总用量)。而CH4选择性降低，总醇产物中的EtOH占比增加，则是因为Co与Ga之间的相互作用使得催化剂界面处的部分Co以Coδ+的状态存在，Co和Coδ+的协同作用可以适当减弱金属Co的加氢性能，抑制CO2加氢生成CH4，并且促进EtOH的生成[46, 47]。

    2.2.2   反应温度和反应时间对催化性能的影响

    图 9为反应温度对LaCo1-xGaxO3催化剂(x=0、0.2-0.5)催化性能的影响。由图 9可知，反应温度对LaCo1-xGaxO3催化剂的催化性能影响较大。相对于LaCoO3催化剂，LaCo1-xGaxO3催化剂(0.2-0.5)在整个反应温度区间(230-290 ℃)均呈现出高总醇选择性和高EtOH分布。具体来说，随着反应温度的升高，LaCo1-xGaxO3催化剂的CO2转化率升高(图 9(a))，总醇选择性(图 9(b))和液相产物中EtOH含量占比(图 9(c))下降。而x=0.5时，虽然在230-270 ℃反应区间的总醇选择性下降不明显，但是CO2转化率一直保持在较低的水平(5%左右)。综合CO2转化率和EtOH选择性这两个评价催化剂性能的重要指标，选择240 ℃为最佳反应温度。

    图 9

    图 9.  还原后的LaCoO3(■)、LaCo0.8Ga0.2O3(●)、LaCo0.7Ga0.3O3(▲)、LaCo0.6Ga0.4O3(▼)、LaCo0.5Ga0.5O3(◆)样品的CO2转化率(a)、总醇选择性(b)和乙醇分布(c)随反应温度的变化
    Figure 9.  CO2 conversion (a), selectivity to alcohols (b), and ethanol distribution (c) as function of reaction temperature on the reduced LaCoO3 (■), LaCo0.8Ga0.2O3 (●), LaCo0.7Ga0.3O3 (▲), LaCo0.6Ga0.4O3 (▼) and LaCo0.5Ga0.5O3 (◆) catalysts
    下载: 全尺寸图片 幻灯片

    图 10为液相产物分布随反应时间的变化。

    图 10

    图 10.  还原后LaCo0.7Ga0.3O3样品的液相分布随反应时间(h)的变化
    Figure 10.  Distribution of ROH products with the time on steam for CO2 hydrogenation over the reduced LaCo0.7Ga0.3O3 catalyst
    下载: 全尺寸图片 幻灯片

    由图 10可知，随着反应的进行，液相产物中的MeOH质量分数逐渐增加，而EtOH质量分数相应减少。据文献报道[7]，在CO2加氢制EtOH的反应中，Co基催化剂中的Co和CoO的相对含量影响液相产物中醇类分布。催化剂中的CoO含量的增加促进液相产物中的MeOH的生成。基于以上表征结果与文献阐述，本研究认为随着反应的进行，反应气氛中的CO2或/和水会使催化剂中的金属Co活性组分被部分氧化成CoO[48, 49]，导致液相醇分布发生变化。

    2.2.3   反应机理分析

    本研究提出初步机理：CO2和H2在Co/La2O3-La4Ga2O9催化剂上发生催化反应形成EtOH的过程是金属Co-Coδ+协同催化生成。

    金属Co解离H2形成H*[11, 18]；金属Co解离吸附CO2，随后形成CH3*[7]；Coδ+上发生CO2的非解离吸附，并接受金属Co上迁移来的H*形成HCOO*物种。随后分解形成CO*[18, 19]；CH3*与相邻的CO*耦合形成CH3CO*，加氢形成EtOH物质。

    催化剂表面金属Co活性位点上形成的CH3*物种可以促进HCOO*物种转化为CH3CO*中间体，利于EtOH的生成。Coδ+是CO2非解离吸附的活性位，含Ga化合物La4Ga2O9起稳定Coδ+的作用。

    3.   结论

    本研究采用柠檬酸络合法合成一系列以LaCo1-xGaxO3(x=0、0.2-0.5)为前驱体的Co基催化剂，将其用于CO2加氢直接制EtOH反应。实验结果表明，相比于Co/La2O3，Co/La2O3-La4Ga2O9表现出优良的催化性能(适宜的CO2转化率，显著高的EtOH选择性，抗积炭能力强)，其中，x=0.3时的催化剂表现出最佳的催化性能。表征结果表明，Ga的掺杂不仅可以提高催化剂表面活性组分金属Co的分散度，还通过形成含Ga化合物(La4Ga2O9)与金属Co产生相互作用使得界面产生Coδ+，Co和Coδ+协同作用促进EtOH的生成。
