• 0.   引言

  柴油机以其良好的燃料利用率、耐久性和CO₂排量低等优点，广泛应用于轮船、汽车、货车、发电厂等大型设备^[1]。然而，由于油品燃烧不完全导致柴油机尾气中含有大量碳烟(soot)颗粒，对环境和人体健康造成较大危害^[2-3]。随着国家对移动源尾气排放法规的日趋严格，仅机内净化技术已难以达到当前的排放标准，因此，开发一种性能优良的柴油机尾气净化技术显得势在必行。目前针对尾气中碳烟去除主要安装堇青石DPF(颗粒过滤器)过滤^[4]，但随着碳烟在DPF壁内积累易导致发动机排气背压增加，使柴油机运行工况恶化并产生更多污染物，降低其运行寿命，而碳烟在发动机(200~400 ℃)中极难自身氧化分解，因此针对这一难题研究一种催化氧化碳烟的高效催化剂显得势在必行。另一方面，由于当前原油炼制中脱硫的不完全性导致柴油机尾气中含有一定SO₂，易使催化剂中毒失活，且有关催化剂抗硫性能和中毒机理亦是当前环境催化领域一大热点。因此，研究催化氧化碳烟性能和抗硫中毒机理对设计、指导高效催化剂开发具有较大的理论和实际意义。

  目前在各类移动源尾气催化剂中，主要有金属氧化物^[5]、贵金属^[6]、尖晶石^[7]和钙钛矿型^[8]催化剂。其中钙钛矿催化剂相较其它催化剂具有价格便宜、热稳定性好，催化活性高等优点，被广泛应用于环境催化领域^[9-10]。钙钛矿命名来源于稀土金属氧化物CaTiO₃，其分子式为ABO₃^[11]；通过金属离子掺杂可使催化剂性能得到较好调变，通常钙钛矿A位可被碱金属或碱土金属取代，B位可被过渡金属取代而保持其晶体结构不变；其中，碱土金属掺杂对钙钛矿催化剂性能调变至关重要。Dai等^[12]通过模板法制备Sr掺杂的Eu_1-xSr_xFeO₃催化剂，研究表明Sr掺杂能增加催化剂表面吸附氧浓度和低温还原性能；Liu等^[13]采用共沉淀法制备La_1-xSr_xMnO₃，通过SEM表征发现Sr掺杂能形成超细纳米颗粒，对催化氧化CH₄表现出较高催化活性；Gao等^[14]制备纳米钙钛矿催化剂La_1-xSr_xTiO₃，并用于催化氧化碳烟具有较好的催化活性，表明金属Sr掺杂钙钛矿催化剂具有较好的性能调变潜力。另一方面，Fe基氧化物催化剂在环境催化领域也有广泛应用，如FeTiO_x^[15]、Fe₂O₃-SiO₂^[16]、WO_x/Fe₂O₃^[17]；Li等^[18]利用柠檬酸配位法制备了La_0.9K_0.1Co_1-xFe_xO₃，研究表明Fe掺杂能提高晶格氧活性，极大促进对碳烟的催化氧化，这表明Fe调变催化剂性能有较好应用前景。催化剂抗硫性能也是工业尾气催化剂的重要指标，研究表明SO₂易使催化剂中毒失活，且有关抗硫机理也是当前热点。Jin等^[19]制备了Mn/TiO₂和Mn-Ce/TiO₂催化剂，研究表明当SO₂引入Mn/TiO₂时其NO转化率从90%降低至30%；Yu等^[20]制备了PrO_x(0.2)-MnO_x/SAPO-34催化剂，研究表明当SO₂气氛出现时NO转化率降低81.0%；Li等^[21]制备了CeO₂-MnO_x催化剂，研究表明当通入SO₂时NO转化率降低至75%，即使停止通入SO₂时其催化活性也未能恢复，表明SO₂对催化剂活性有较大影响，且较难活化恢复。Liu等^[22]利用Sm掺杂CeO₂-TiO₂催化剂，通过XPS和DFT (密度泛函理论)计算表明，SmCeTi催化剂抗硫性来源于Sm²⁺+Ce⁴⁺?葑Sm³⁺+Ce³⁺氧化还原反应，有效地抑制了电子从SO₂向Ce⁴⁺迁移，使催化剂具有较好的抗硫能力；Jiang等^[23]制备了V₂O₅共掺杂Mn-Ce(0.4)-V/AC催化剂，研究表明催化剂抗硫性来源于V₂O₅掺杂形成的酸性和Mn-Ce固溶体的分散，有效抑制了SO₂对Mn-Ce的硫酸化；Yu等^[24]制备的M_xCe_1-xO_δ/3DOM-mSiO₂催化剂表现出良好的催化燃烧碳烟活性，通过XRD、Raman、DFT等证明，SO₂中毒主要由于催化剂吸附SO₂与活性氧及金属原子反应形成硫酸盐物种，导致催化活性降低，这表明SO₂对催化剂活性有较大影响，且有关催化剂抗硫性能优化和机理也未十分清晰，这也是当前催化剂抗硫研究一大热点。因此，针对催化剂性能优化及抗硫机理研究对未来移动源尾气净化具有较好借鉴意义。

  本工作采用柠檬酸-EDTA配位法制备4种性能较佳的钙钛矿催化剂La_1-xSr_xCo_1-yFe_yO₃(x=0，0.1；y=0，0.3)，分别研究金属Sr、Fe掺杂对催化剂物理化学性能调变和抗硫中毒机理，以期对未来机动车尾气催化剂的设计、开发提供有效理论支撑。

  1.   实验部分

  1.1   催化剂的制备

  通过柠檬酸-EDTA配位法制备钙钛矿催化剂La_1-xSr_xCo_1-yFe_yO₃，分别记为LaCoO₃、La_0.9Sr_0.1CoO₃(LaSrCoO₃)、LaCo_0.7Fe_0.3O₃(LaCoFeO₃)、La_0.9Sr_0.1Co_0.7Fe_0.3O₃(LaSrCoFeO₃)。即按化学计量比称取La(NO₃)₃·6H₂O、Sr(NO₃)₂、Co(NO₃)₂·6H₂O、Fe(NO₃)₃·9H₂O、柠檬酸和EDTA，保持总金属离子、柠檬酸、EDTA的物质的量之比为1:1:0.2，并用20 mL去离子水溶解使上述金属硝酸盐充分混合。将混合溶液置于80 ℃恒温水浴锅中加热搅拌，至溶液逐渐形成粘稠状凝胶；后转移至150 ℃恒温油浴中保温2 h使凝胶充分膨胀得到疏松多孔的干凝胶，再转移至120 ℃恒温干燥箱中干燥过夜得催化剂前驱体。经破碎、研磨转移至真空管式炉中，在空气气氛下以5 ℃·min^-1升温至400 ℃焙烧2 h，再升温至750 ℃焙烧5 h，得黑色催化剂粉体。将上述催化剂于300 ℃下在以N₂为平衡气的0.08%(V/V)SO₂中硫化处理2 h，空速(GHSV)为10 000 h^-1[25]。硫化后的催化剂分别记为LaCoO₃-S、LaSrCoO₃-S、LaCoFeO₃-S、LaSrCoFeO₃-S。使用后的催化剂分别记为LaCoO₃-U、LaSrCoO₃-U、LaCoFeO₃-U、LaSrCoFeO₃-U。

  1.2   催化剂的表征

  1.2.1   XRD分析

  催化剂的XRD分析使用荷兰PANalytical公司生产的PW3040/60型X射线衍射仪。采用Co Kα(λ=0.179 03 nm)辐射源，管电压40 kV，管流40 mA，衍射角2θ=10°~90°，扫描步长0.02°。

  1.2.2   FT-IR表征

  傅利叶红外光谱测试(FT-IR)在Thermo Nicolet公司生产的Nexus FT-IR红外光谱仪上进行。光谱分辨率4 cm^-1，扫描范围为4 000~400 cm^-1。催化剂样品与KBr按质量比1:100混合并充分干燥研磨并压片测试。

  1.2.3   SEM表征

  采用日本JEOR公司生产的JSM-7001F型热场发射扫描电子显微镜对催化剂表面形貌进行SEM分析。测试前对样品进行喷金处理以增强其导电性，扫描电镜工作电压为10 kV。采用能量分散谱仪(EDS)分析样品的元素组成。

  1.2.4   程序升温还原(H₂-TPR)表征

  程序升温还原使用天津先权公司TP 5080型催化剂评价装置，50 mg催化剂在N₂气氛下从室温以10 ℃·min^-1程序升温至400 ℃保持1 h，后降至室温混氢30 min待稳定基线，气氛为95% N₂和5% H₂(V/V)，升温速率为30 ℃·min^-1。程序升温至900 ℃，使用TCD检测器记录，水气使用干燥分子筛吸附。

  1.2.5   XPS表征

  催化剂的元素价态扫描在Thermo ESCALAB 250Xi型X射线光电子能谱仪(XPS)上进行，采用Al Kα(hν=1 486.6 eV)作为光源, 真空度为5×10^-8 Pa，以污染碳（C1s：284.8 eV）用于校准作为能量标准，结合能误差为±0.2 eV。采用Gaussian-Lorentzian法及Shirley扣除背景，计算表面原子含量和价态分布。

  1.2.6   程序升温脱附(SO₂-TPD)表征

  程序升温脱附使用天津先权公司TP 5080型催化剂评价装置，取150 mg催化剂在He气氛下从室温以10 ℃·min^-1程序升温至400 ℃保持1 h，后降至室温切换3%(V/V)SO₂气氛吸附30 min，再切换为He气充分吹扫表面物理吸附的SO₂至基线稳定。在30 mL·min^-1纯He气氛中程序升温至900 ℃，使用TCD检测器记录信号。

  1.2.7   热重表征

  实验使用PerkinElmer公司生产的TGA 4000型热重分析仪，取30 mg催化剂在N₂气氛下从室温以10 ℃·min^-1程序升温至800 ℃。

  1.3   催化剂活性评价

  采用天津先权公司生产的连续气固相反应装置(WFS-3015)评价催化氧化碳烟活性。采用紧密接触以克服反应中不均匀传热和传质，按1:9质量比称取碳烟和催化剂，充分研磨并搅拌，置入干燥箱干燥，以保持各催化剂具有相同接触条件，碳烟选用Degussa公司生产的Printex-U碳代替柴油机尾气中碳烟颗粒。反应使用180 mg催化剂，气氛为0.15%(V/V)NO+5%(V/V)O₂+N₂平衡气，混合气总流量为100 mL·min^-1，反应空速(GHSV)为15 000 h^-1，在温度为200~500 ℃内评价其催化氧化碳烟活性。碳烟氧化产生的CO₂及气氛中O₂的浓度采用安捷伦科技有限公司生产的GC 7820A型气相色谱检测。本工作中，碳烟开始燃烧温度定义为起燃温度(T_i)，碳烟最大燃烧速率时温度定义为(T_m)，碳烟燃尽温度定义为(T_f)。式(1)为碳烟燃烧产生的CO₂在气氛中所占的浓度(C_CO2)，该浓度越大表明催化燃烧碳烟速率越快，一般用于评价催化氧化碳烟活性；其T_i、T_m和T_f越低，表明催化剂活性越高。

  $ \mathrm{CO}_{2} \text { concentration }(\%)=\frac{\alpha_{\mathrm{CO}_{2}}}{\alpha_{\mathrm{CO}_{2}}+\alpha_{\mathrm{O}_{2}}} \times 100 \% $

  (1)

  其中，α_CO2为反应器出口气体中的CO₂浓度；α_O2为反应器出口气体中的O₂浓度。

  2.   结果与讨论

  2.1   催化氧化碳烟活性与抗硫性能

  图 1为催化剂催化氧化碳烟活性曲线，碳烟燃烧在无催化剂时T_m为586 ℃，在柴油机尾气中(200~400 ℃)极难自身氧化分解。当反应引入LaCoO₃催化剂时，碳烟催化氧化温度降低33.8%，其T_m为387 ℃; 当进一步掺杂金属Sr后, 发现LaSrCoO₃具有较高的催化燃烧碳烟活性(碳烟氧化温度降低40.6%)，其T_m仅为347 ℃，表明Sr掺杂有利于提高对碳烟催化活性。当催化剂同时掺杂Sr、Fe时，催化氧化碳烟活性并未进一步提高(T_m为368 ℃)，表明Sr、Fe掺杂抑制了催化氧化碳烟活性提高。另一方面，催化剂抗硫性能也是重要评价指标。表 1表明催化剂经过SO₂硫化后，SO₂对LaCoO₃活性有较大影响(T_m升高24.5%)，其T_m为482 ℃；而当LaCoO₃同时掺杂Sr、Fe后，其催化氧化碳烟活性(T_i=320 ℃，T_m=361 ℃，T_f=460 ℃)变化较小，表明同时掺杂Sr、Fe有利于改善LaCoO₃抗硫中毒能力。综上所述，采用柠檬酸-EDTA配位法制备的催化剂具有较好的催化氧化碳烟活性，其中Sr掺杂有较好的催化碳烟活性；同时掺杂Sr、Fe虽未使活性进一步提高，但有利于提高其抗硫性能。

  图 1

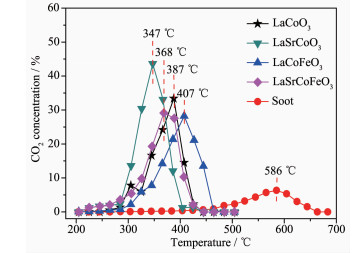

  图 1.  催化氧化碳烟活性曲线

  Figure 1.  Catalytic oxidation activity curve of soot

  下载: 全尺寸图片 幻灯片

  表 1



  表 1  催化剂硫化前后催化氧化碳烟活性对比

  Table 1.  Comparison of catalytic oxidation soot activity before and after catalyst vulcanization

  下载: 导出CSV

  Sample	Ti / ℃	Tm / ℃	Tf / ℃
  LaCoO3	312	387	426
  LaSrCoO3	284	347	404
  LaCoFeO3	323	407	475
  LaSrCoFeO3	307	368	421
  LaCoO3-S	421	482	500
  LaSrCoO3-S	321	381	461
  LaSrCoFeO3-S	320	361	460
  Soot	400	586	675

  2.2   XRD分析

  为研究金属掺杂和SO₂对催化剂结构影响，对硫化前后的La_1-xSr_xCo_1-yFe_yO₃催化剂进行XRD表征。图 2(A)表明各催化剂主要特征衍射峰与LaCoO₃(PDF No.75-0279)标准卡一致，表明LaCoO₃催化剂掺杂Sr、Fe后仍保持完整钙钛矿结构。值得注意的是，La_1-xSr_xCo_1-yFe_yO₃-S的特征峰与新鲜催化剂基本一致，无明显硫酸盐衍射峰出现，表明硫化后对钙钛矿晶型无明显破坏。由图 2(B)可知，催化剂掺杂Sr、Fe后，衍射峰向低角度偏移。根据Bragg′s Law，由于Sr²⁺(0.118 nm)、Fe³⁺(0.065 4 nm)离子半径大于La³⁺(0.103 2 nm)、Co³⁺(0.061 nm)，使Sr、Fe能成功进入钙钛矿晶格结构。而相较新鲜催化剂，硫化后衍射峰进一步向低角度偏移，这可能由于SO₂与掺杂金属或表面吸附氧结合而引起的晶格膨胀；当催化剂同时掺杂Sr、Fe时，La_1-xSr_xCo_1-yFe_yO₃-S衍射峰向高角度偏移，这可能由于SO₂与掺杂金属结合导致的晶格收缩。图 2(C)为使用前后催化剂XRD图对比，使用前后催化剂晶型结构无明显变化，表明各催化剂具有较好结构稳定性。

  图 2

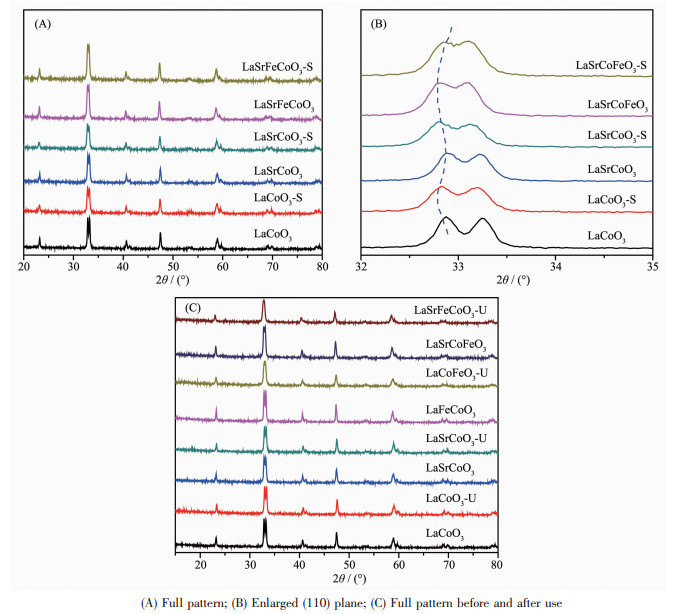

  图 2.  La_1-xSr_xCo_1-yFe_yO₃催化剂的XRD图

  Figure 2.  XRD patterns of La_1-xSr_xCo_1-yFe_yO₃ catalysts

  下载: 全尺寸图片 幻灯片

  2.3   FT-IR分析

  为进一步研究金属掺杂对La_1-xSr_xCo_1-yFe_yO₃催化剂的结构影响，对各催化剂的FT-IR图谱进行研究(图 3)。钙钛矿ABO₃基本结构为BO₆八面体，八面体之间的间隙原子是A位阳离子，BO₆红外谱图有6种振动模式。如果3对B-O键具有相同键长，即BO₆八面体具有高对称性时，伸缩振动(ν₃)是非红外活性的；当BO₆八面体对称性较低时，B-O键伸缩振动(ν₃)则具有红外活性^[26]。由图可知，所有样品主要存在3种红外振动，分别在596、560和420 cm^-1处。研究表明波数在596和560 cm^-1处振动峰归属于CoO₆八面体中的2种Co-O伸缩振动，而420 cm^-1处的振动归属于CoO₆中Co-O键的弯曲振动^[9]；该结果进一步证明制备的La_1-xSr_xCo_1-yFe_yO₃催化剂样品具有明显钙钛矿型氧化物(ABO₃)结构。此外，由图 3(B)可知，催化剂硫化后在975、1 074、1 137 cm^-1处形成明显混合峰，这主要归属为硫酸盐物种(SO₃^2-和SO₄^2-)在催化剂表面的沉积^[27]。综上所述，Sr、Fe掺杂仍能保持完整钙钛矿结构，且SO₂对钙钛矿结构无明显影响，SO₂主要以硫酸盐形式存在。

  图 3

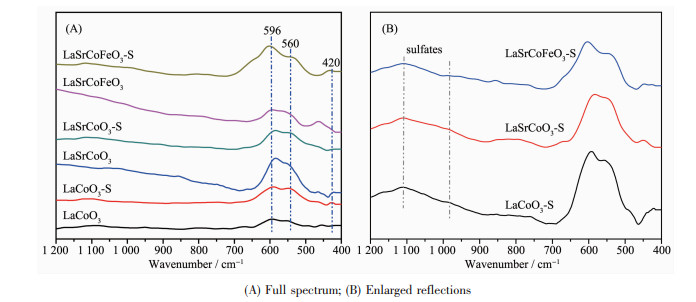

  图 3.  La_1-xSr_xCo_1-yFe_yO₃催化剂的FT-IR谱图

  Figure 3.  FT-IR spectra of La_1-xSr_xCo_1-yFe_yO₃ catalysts

  下载: 全尺寸图片 幻灯片

  2.3   结构分析

  为研究金属掺杂及SO₂对催化剂微观形貌影响，对La_1-xSr_xCo_1-yFe_yO₃催化剂进行SEM表征。LaCoO₃颗粒形状大小不均且出现一定程度团聚；当样品掺杂Sr后，其颗粒分散度较好，无明显烧结现象，且颗粒呈球形分布，尺寸大小在110 nm左右，其催化剂颗粒尺寸与真实碳烟颗粒(70~100 nm)处于同一量级^[28]，这使得两者可达到较大接触面积，为反应提供必要气-固-固接触位点。而同时掺杂Sr、Fe时，颗粒尺寸有一定变大趋势，这可能是导致催化氧化碳烟活性下降原因之一。当催化剂硫化后，LaCoO₃-S颗粒进一步团聚在一起，且颗粒之间呈无规则堆叠，这不利于催化剂与气相接触, 而LaSrCoO₃-S、LaSrCoFeO₃-S与新鲜催化剂相比，颗粒分布和尺寸无明显变化，表明SO₂对催化剂表面颗粒状态及形貌没有明显破坏，故Sr、Fe掺杂提高了催化剂对SO₂的耐受性。图 5为催化剂硫化后的EDS-mapping照片，发现硫化后催化剂LaSrCoFeO₃-S中S原子百分含量少于LaCoO₃催化剂(XPS将进一步确定S的相对含量)，表明Sr、Fe掺杂有利于抑制SO₂在催化剂表面沉积，降低SO₂对催化剂毒化；其它各元素(La、Co、O、Sr、Fe)在催化剂中亦有较好分布，表明元素间可能存在一定相互作用，有利于催化活性提高和抗硫性能改善。

  图 4

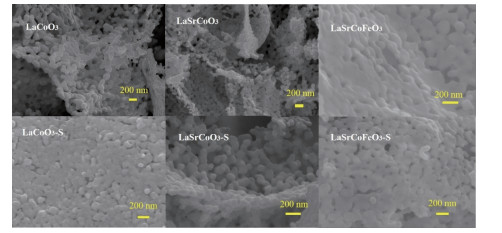

  图 4.  La_1-xSr_xCo_1-yFe_yO₃催化剂的SEM图

  Figure 4.  SEM images of La_1-xSr_xCo_1-yFe_yO₃ catalysts

  下载: 全尺寸图片 幻灯片

  图 5

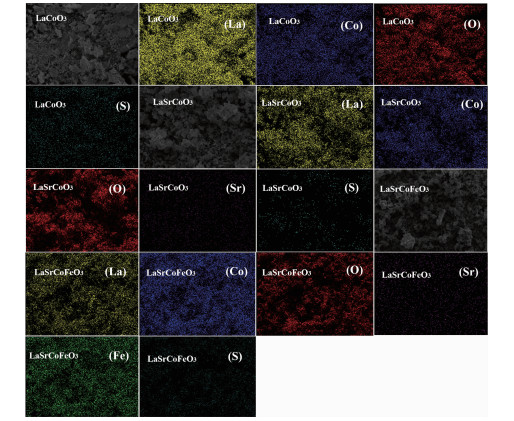

  图 5.  La_1-xSr_xCo_1-yFe_yO₃催化剂硫化后的EDS-mapping照片

  Figure 5.  EDS-mapping photographs of La_1-xSr_xCo_1-yFe_yO₃ catalysts after vulcanization

  下载: 全尺寸图片 幻灯片

  2.4   H₂-TPR表征

  为研究金属掺杂和SO₂对催化剂氧化还原性能影响，测定了La_1-xSr_xCo_1-yFe_yO₃催化剂H₂-TPR谱图(图 6)。研究表明H₂不仅能还原催化剂中变价金属离子，其表面氧物种亦能参与还原反应，这在一定程度上可反映催化剂中表面氧物种活性^[29]。LaCoO₃有2个主要的还原峰，在440 ℃处还原峰归属为Co³⁺还原为Co²⁺和表面吸附氧物种，622 ℃处还原峰归属为Co²⁺还原为Co和晶格氧物种^[1]。当Sr掺杂LaCoO₃后还原峰向低温偏移，表明Sr掺杂有利于提高催化剂低温还原性能和表面氧物种活性。当催化剂同时掺杂Sr、Fe时，其高温还原峰消失，低温还原峰并向左偏移，表明Sr、Fe存在较强的相互作用，这导致催化剂中价态环境变化，有利于增加低温还原性能和表面氧物种活性。La_1-xSr_xCo_1-yFe_yO₃硫化后的还原性能有一定程度的降低，其中硫化对LaCoO₃还原性能影响较大(低温还原峰温升高130 ℃)，表明SO₂可能减少催化剂中Co²⁺/Co³⁺及表面氧物种含量；而LaSrCoFeO₃-S低温还原性能虽有一定降低(低温还原峰温为455 ℃)，但低温还原性能仍优于LaSrCoO₃(低温还原峰温500 ℃)和LaCoO₃ (低温还原峰温为556 ℃)，表明Sr、Fe同时掺杂对低温还原性能和抗硫性能有较大改善。综上所述，催化剂低温还原性能和抗硫能力顺序为：LaSrCoFeO₃ > LaSrCoO₃ > LaCoO₃，催化剂中毒可能主要来源于SO₂对Co²⁺/Co³⁺和表面吸附氧的硫酸化。

  图 6

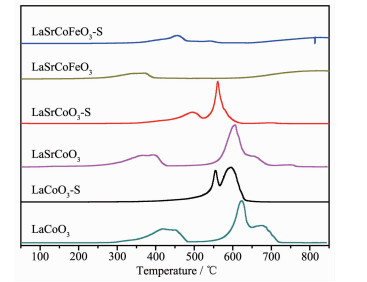

  图 6.  催化剂La_1-xSr_xCo_1-yFe_yO₃的H₂-TPR谱图

  Figure 6.  H₂-TPR profiles of La_1-xSr_xCo_1-yFe_yO₃ catalysts

  下载: 全尺寸图片 幻灯片

  2.5   XPS分析

  为进一步研究催化剂中硫物种价态及各元素化学环境，研究了S2p的XPS价态分布(图 7(A))。研究表明，168.4和169.6 eV处的谱峰分别归属为S⁶⁺的2p_3/2和2p_1/2；在~168.9和170.1 eV处分别归属为S⁴⁺的2p_3/2和2p_1/2^[30-31]。当La_1-xSr_xCo_1-yFe_yO₃硫化后，S2p的分峰拟合图表明催化剂中SO₂主要以SO₃^2-和SO₄^2-形式存在，这也与FT-IR结果一致。表 2表明LaSrCoFeO₃-S表面硫的原子百分含量(3.18%)少于LaSrCoO₃(4.00%)和LaCoO₃(4.06%)，表明同时掺杂Sr、Fe有利于抑制SO₂在催化剂表面沉积，这也与EDS-mapping结果一致。综上所述，同时掺杂Sr、Fe有利于减少SO₂在催化剂表面的沉积，且SO₂在催化剂上以硫酸盐(SO₃^2-和SO₄^2-)形式存在。

  图 7

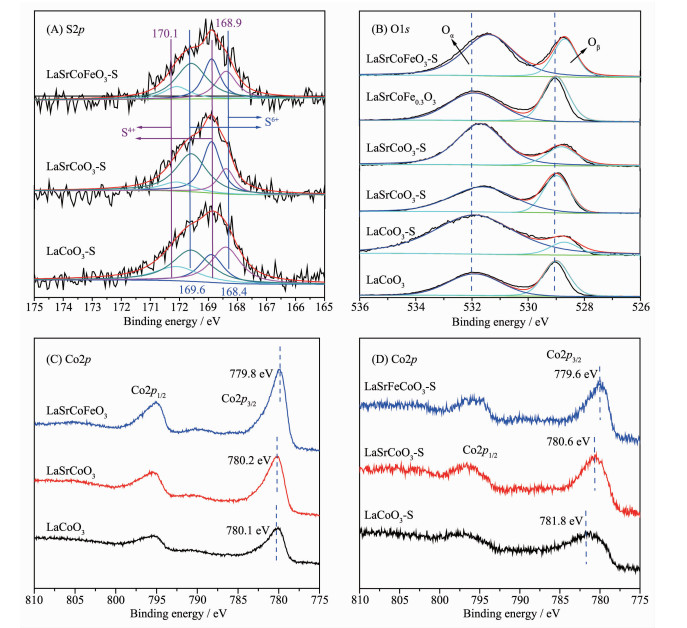

  图 7.  La_1-xSr_xCo_1-yFe_yO₃硫化前后的XPS谱图

  Figure 7.  XPS spectra of La_1-xSr_xCo_1-yFe_yO₃ catalysts

  下载: 全尺寸图片 幻灯片

  表 2



  表 2  La_1-xSr_xCo_1-yFe_yO₃催化剂硫化前后各元素相对原子百分含量

  Table 2.  Relative atomic contents of elements for catalyst La_1-xSr_xCo_1-yFe_yO₃ after vulcanization %

  下载: 导出CSV

  Sample	La	Co	O	S	Sr	Fe	C
  LaCoO3	53.21	12.23	18.81	—	—	—	14.5
  LaSrCoO3	53.15	15.87	18.09	—	2.13	—	10.77
  LaSrCoFeO3	9.72	6.86	46.05	—	2.53	4.69	30.15
  LaCoO3-S	4.62	3.74	33.21	4.06	—	—	54.37
  LaSrCoO3-S	4.47	3.96	32.81	4.00	0.91	—	53.86
  LaSrCoFeO3-S	4.32	3.23	33.76	3.18	1.76	2.18	51.85

  图 7(B)为La_1-xSr_xCo_1-yFe_yO₃催化剂硫化前后O1s的XPS谱图，其结合能及表面吸附氧含量列于表 3中，研究表明，低结合能(~529.5 eV)处的O1s峰归属为晶格氧物种O_β(O^2-)，高结合能(~532.0 eV)处归属于表面吸附氧物种O_α(O₂^-和O^-)。O_α和O_β通常存在于缺陷型氧化物中^[32-33]，且表面吸附氧相对晶格氧具有较好的活性和移动性，这对碳烟催化氧化至关重要。当LaCoO₃掺杂Sr后形成较多表面吸附氧(58.30%)，表明Sr掺杂有利于形成丰富的表面吸附氧和氧空位，有利于提高催化氧化碳烟活性，这也与图 1的活性结果一致。当Sr、Fe同时掺杂时其表面吸附氧含量(60.60%)增加，结合H₂-TPR结果可知，这主要是因为金属掺杂导致的电荷转移使表面吸附氧含量增加。值得注意的是，当各催化剂硫化后，表面吸附氧的含量增加，这主要由于SO₂与催化剂中金属离子及表面吸附氧反应形成硫酸盐物种导致^[23]。当LaCoO₃硫化后，会形成较多的硫酸盐物种(S元素的原子百分含量90.29%)，表明LaCoO₃硫化后对表面吸附氧有较大消耗；而同时掺杂Sr、Fe时表面吸附氧含量相对于新鲜催化剂变化较小，表明Fe掺杂对表面吸附氧有一定保护，这也与EDS-mapping和表 3结果一致。综上所述，催化剂中毒可能主要来源于SO₂对催化剂中Co²⁺/Co³⁺及表面吸附氧的硫酸化。

  表 3



  表 3  La_1-xSr_xCo_1-yFe_yO₃催化剂硫化前后Co2p_3/2, O1s结合能和Fe³⁺、O_α百分含量

  Table 3.  Binding energies (BE) of Co2p_3/2 and O1s, and the content of Fe³⁺ and O_α for the La_1-xSr_xCo_1-yFe_yO₃ catalysts

  下载: 导出CSV

  Sample	BE of Co2p3/2 / eV	BE of O1s / eV		nFe3+/nFe / %	nOα/(nOα+nOβ) / %
  		Oβ	Oα
  LaCoO3	780.1	529.05	532.00	—	53.80
  LaSrCoO3	780.2	528.90	531.55	—	58.30
  LaSrCoFeO3	779.8	528.85	531.20	42.5	60.60
  LaCoO3-S	781.8	528.70	531.75	—	90.29
  LaSrCoO3-S	780.6	528.70	531.85	—	77.39
  LaSrCoFeO3-S	779.6	528.75	531.45	14.5	70.96

  图 7(C，D)为La_1-xSr_xCo_1-yFe_yO₃催化剂硫化前后Co2p的XPS谱图。各催化剂均明显表现出2个Co2p肩峰，分别归属为Co2p_1/2和Co2p_3/2。LaCoO₃催化剂Co2p_3/2的结合能为780.10 eV，而同时掺杂Sr、Fe后，Co2p_3/2向低结合能移动至779.85 eV，这是由于Fe掺杂改变了钙钛矿的电荷平衡，而为补偿钙钛矿氧化物使其电中性，催化剂会形成更多高价Fe⁴⁺和氧空位以平衡电荷，这有利于催化氧化碳烟反应。值得注意的是，LaCoO₃和LaSrCoO₃硫化后，Co2p_3/2向高结合能偏移，表明SO₂对催化剂Co2p价态环境有一定影响，结合H₂-TPR可知，这是由于SO₂对Co²⁺/Co³⁺及表面吸附氧的硫酸化，导致催化剂结合能偏移。进一步由表 3可知，LaSrCoFeO₃-S(14.5%)相对新鲜的LaSrCoFeO₃(42.5%)中的Fe³⁺含量下降65.8%，表明LaSrCoFeO₃-S抗硫性可能由于Fe³⁺与表面吸附氧及SO₂共同作用形成了Fe₂(SO₃)₃、Fe₂(SO₄)₃。另一方面，LaSrCoFeO₃-S中Co2p_3/2结合能也相对新鲜催化剂LaSrCoFeO₃变化较小，表明Fe掺杂有利于对Co2p价态环境的保护，即同时掺杂Sr、Fe形成的Fe³⁺有助于减少SO₂对活性位点表面吸附氧和Fe⁴⁺毒化。

  2.5   SO₂-TPD和热重-微商热重分析

  为进一步研究金属掺杂对吸脱附SO₂的影响及硫酸盐的形式，对La_1-xSr_xCo_1-yFe_yO₃催化剂的SO₂-TPD曲线进行研究(图 8(A))。在50~200 ℃为SO₂物理吸附态，250~500 ℃为中度硫酸盐物种分解，大于650 ℃为强粘结硫酸盐物种的分解^[34-35]。LaCoO₃催化剂中的SO₂在整个温度范围内主要呈物理及中度吸附，即SO₂与表面吸附氧形成弱或中度硫酸盐覆盖催化剂活性位点，导致催化剂失活，这也和XPS结果一致。当催化剂同时掺杂Sr、Fe时，在低温范围内对SO₂吸附减少，有利于降低SO₂对表面吸附氧的毒化，并在高温形成2个脱附峰，即670~800 ℃和800~860 ℃，这主要归属为SO₂与Fe³⁺及表面吸附氧反应形成的强粘结硫酸盐Fe₂(SO₃)₃和Fe₂(SO₄)₃。图 8(B)为LaSrCoFeO₃-S催化剂的热重-微商热重分析(TG-DTG)曲线，其在480 ℃处出现一个DTG失重峰，这主要归属为Fe₂(SO₃)₃和Fe₂(SO₄)₃的分解^[36]，表明LaSrCoFeO₃催化剂抗硫性主要来源于形成的Fe₂(SO₃)₃和Fe₂(SO₄)₃保护了活性位点的表面吸附氧和Fe⁴⁺。

  图 8

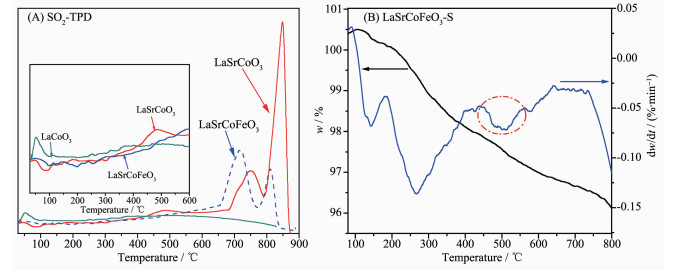

  图 8.  La_1-xSr_xCo_1-yFe_yO₃催化剂的(A) SO₂-TPD和(B) TG-DTG

  Figure 8.  (A) SO₂-TPD and (B) TG-DTG profiles of La_1-xSr_xCo_1-yFe_yO₃ catalysts

  下载: 全尺寸图片 幻灯片

  3.   结论

  本研究利用柠檬酸-EDTA配位法制备了一系列钙钛矿催化剂La_1-xSr_xCo_1-yFe_yO₃，展现出了较好的催化氧化碳烟活性。Sr掺杂LaCoO₃有利于形成更多的表面吸附氧(O₂^-、O^-)和氧空位，改善了低温氧化还原性能，提高了低温催化氧化碳烟活性，其T_i和T_m仅为284和347 ℃。掺杂Sr、Fe后低温氧化还原性能进一步提高，并形成更多的Fe⁴⁺离子，这有利于改善催化氧化碳烟活性。催化剂SO₂中毒主要由于Co²⁺/Co³⁺和表面吸附氧的硫酸化(SO₃^2-、SO₄^2-)；同时掺杂Sr、Fe后两者之间形成的相互作用能有效抑制硫酸盐在催化剂表面的沉积，减少SO₂对催化剂的毒化。通过XPS和SO₂-TPD发现，催化剂抗硫性主要来源于金属离子Fe³⁺与SO₂结合形成硫酸盐(Fe₂(SO₃)₃和Fe₂(SO₄)₃)，使SO₂减少对活性组分表面吸附氧和Fe⁴⁺的毒化。通过TPO发现硫化后的LaSrCoFeO₃仍具有较好的催化氧化碳烟活性，其T_i和T_m分别为320和361 ℃，表明Sr、Fe同时掺杂具有较好的低温催化氧化碳烟活性和良好的抗硫性能。
